2014 TOYOTA YARIS HATCHBACK Instructieboekje (in Dutch)

3297-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wachts opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■Bij het openen van de motorkap
Gebruik de steun om de motorkap geopend te houden en controleer of de
steun goed geplaatst is. Op een helling blijft de motorkap misschien open
staan zonder steun, maar het gevaar is dat de kap onverwacht dichtvalt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.

3307-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E

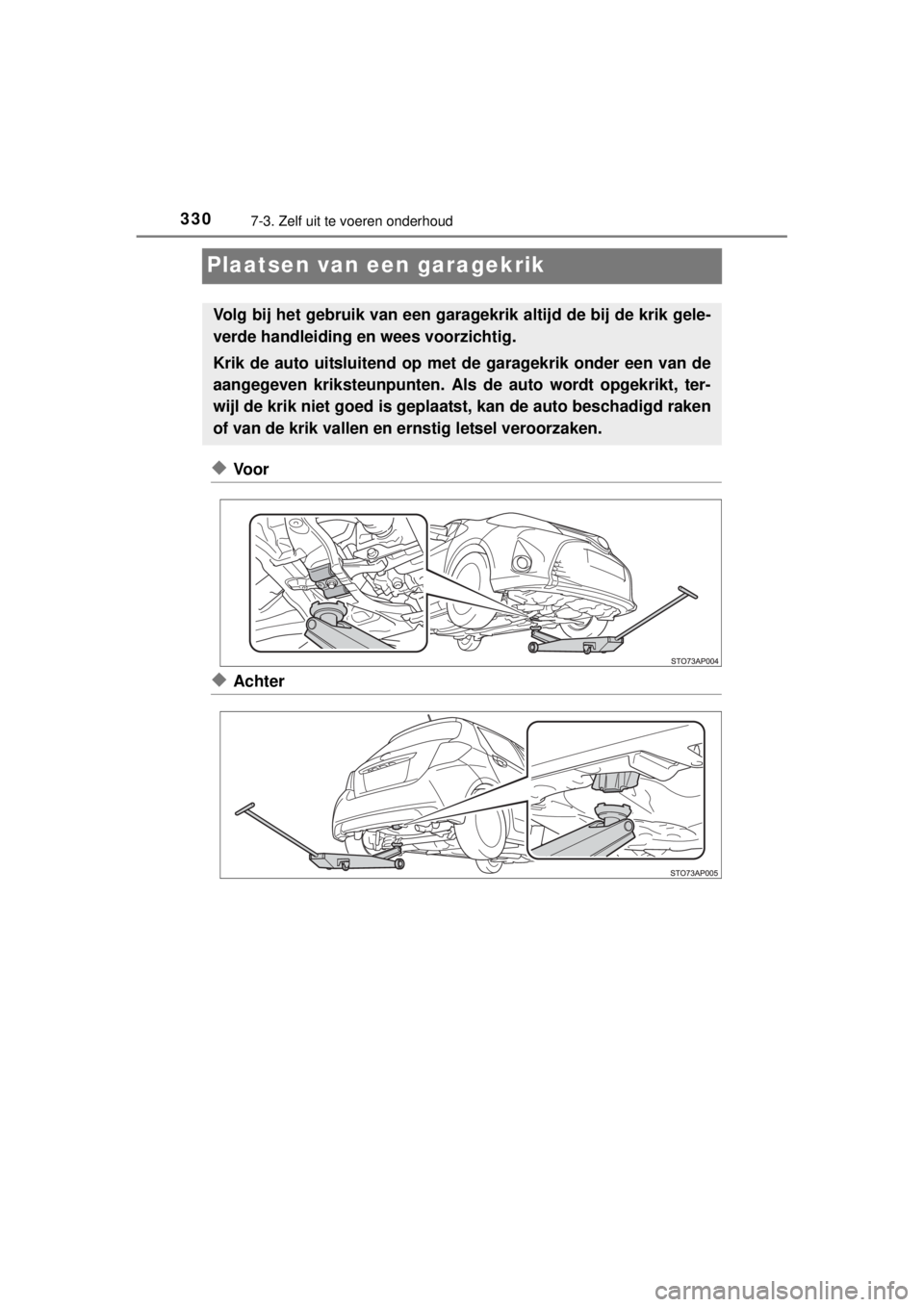

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt, ter-
wijl de krik niet goed is geplaatst, kan de auto beschadigd raken
of van de krik vallen en ernstig letsel veroorzaken.

3317-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
OPMERKING

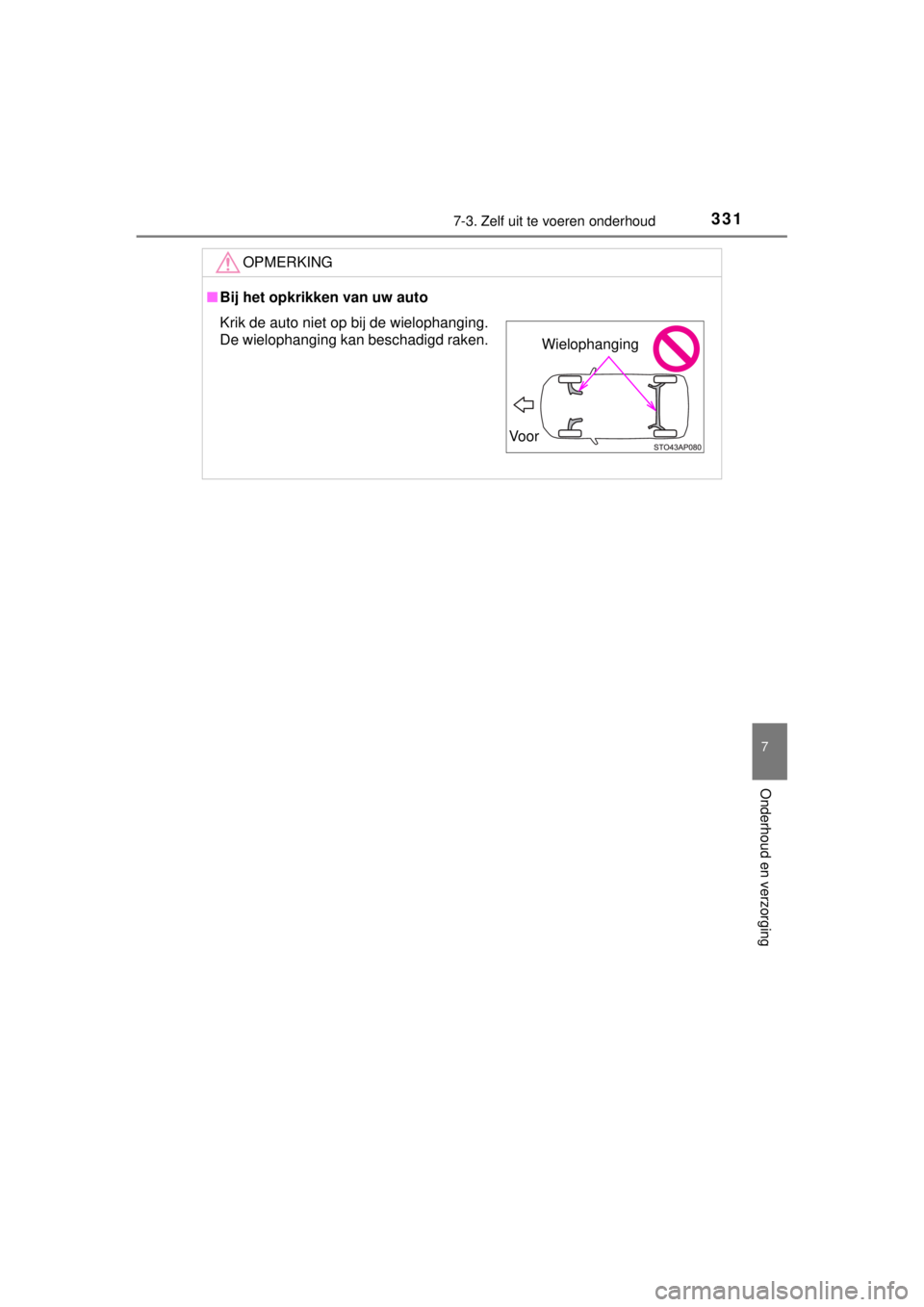

■Bij het opkrikken van uw auto
Krik de auto niet op bij de wielophanging.
De wielophanging kan beschadigd raken.
Voor
Wielophanging

3327-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E

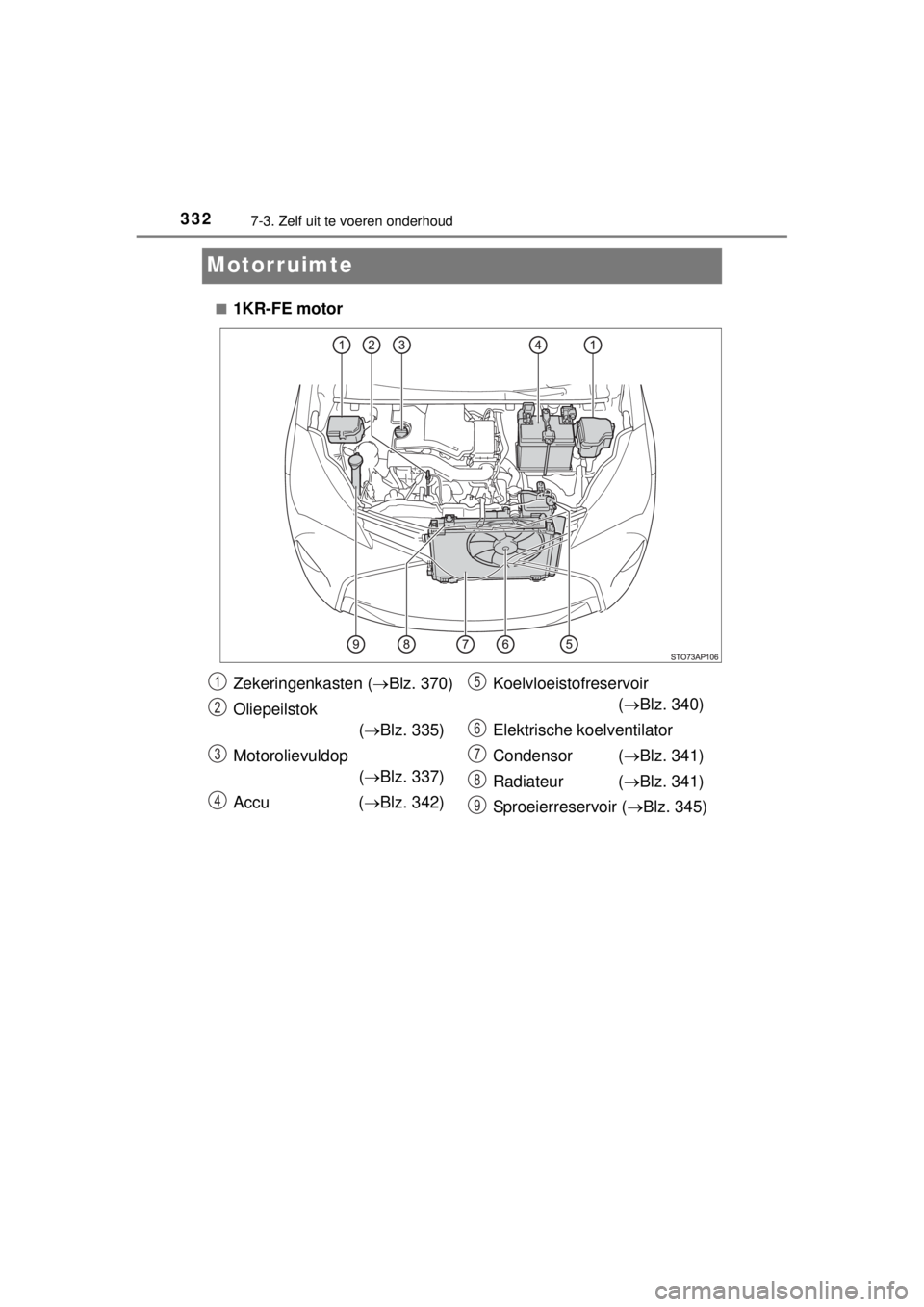

Motorruimte
■1KR-FE motor
Zekeringenkasten (Blz. 370)
Oliepeilstok
(Blz. 335)
Motorolievuldop
(Blz. 337)
Accu (Blz. 342)Koelvloeistofreservoir
(Blz. 340)
Elektrische koelventilator
Condensor (Blz. 341)
Radiateur (Blz. 341)
Sproeierreservoir (Blz. 345)1
2
3
4
5
6
7
8
9

3337-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E■

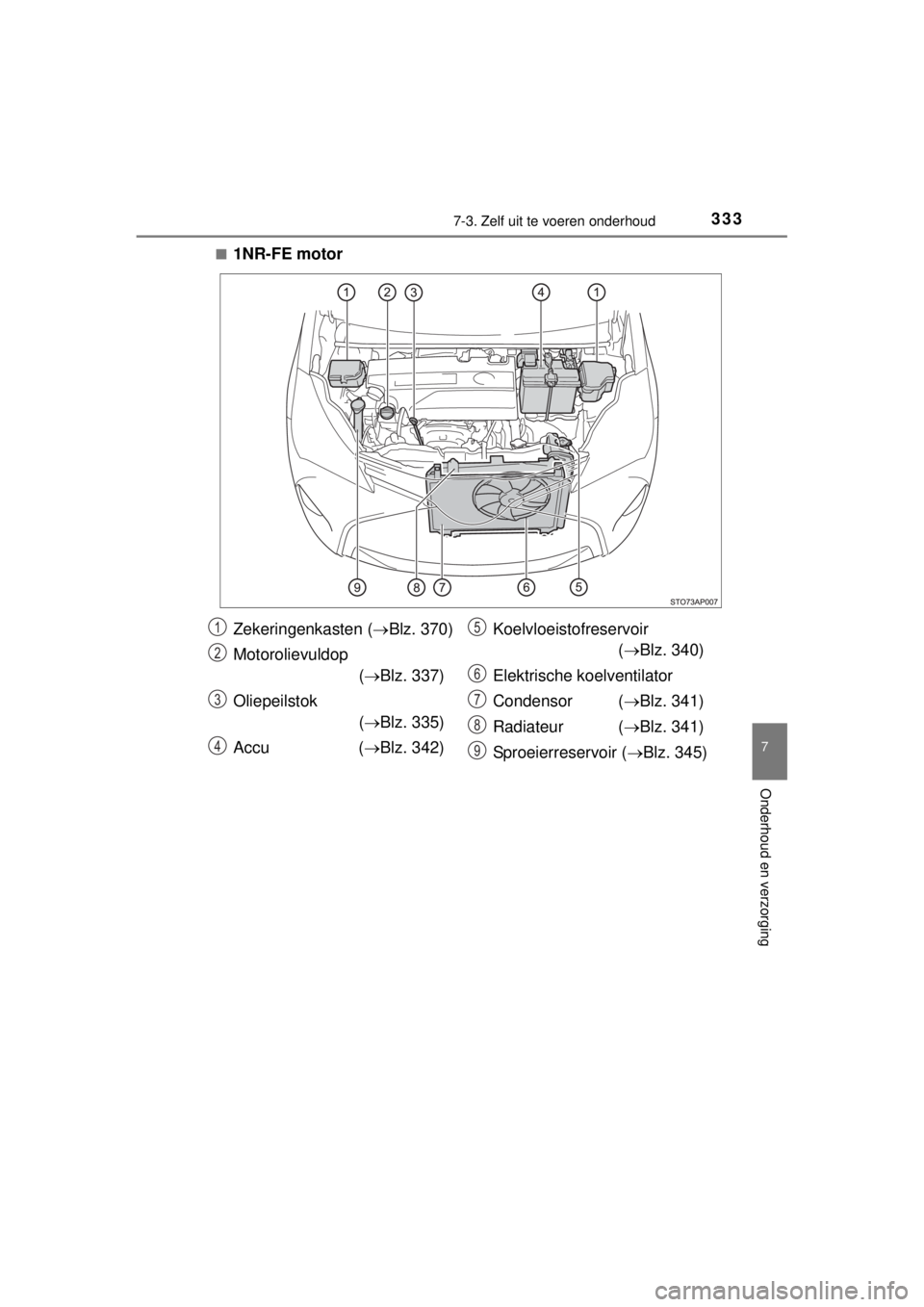

1NR-FE motor
Zekeringenkasten (Blz. 370)
Motorolievuldop
(Blz. 337)
Oliepeilstok
(Blz. 335)
Accu (Blz. 342)Koelvloeistofreservoir
(Blz. 340)
Elektrische koelventilator
Condensor (Blz. 341)
Radiateur (Blz. 341)
Sproeierreservoir (Blz. 345)1
2
3
4
5
6
7
8
9

3347-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E■

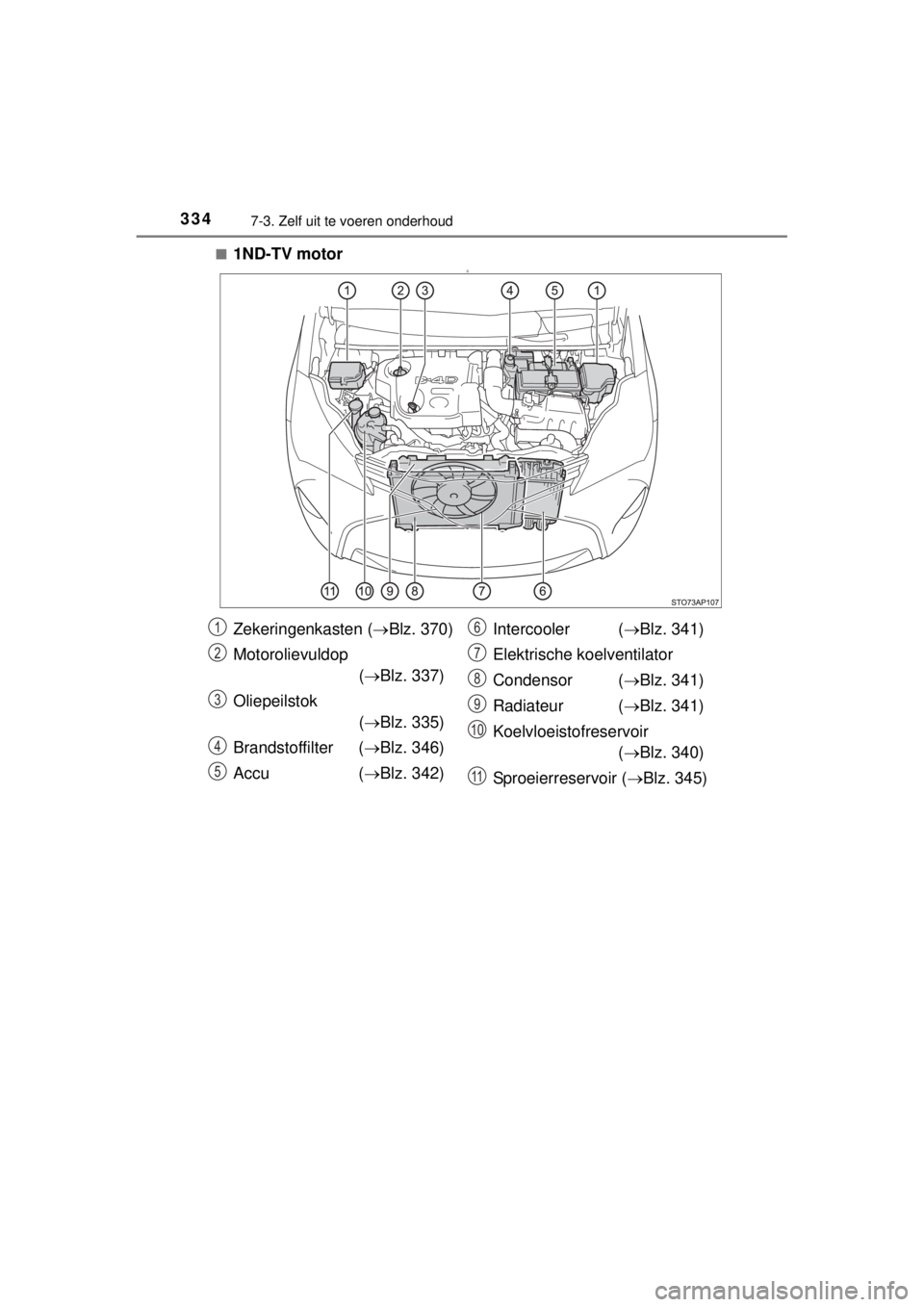

1ND-TV motorD
Zekeringenkasten (Blz. 370)
Motorolievuldop
(Blz. 337)
Oliepeilstok
(Blz. 335)
Brandstoffilter (Blz. 346)
Accu (Blz. 342)Intercooler (Blz. 341)
Elektrische koelventilator
Condensor (Blz. 341)
Radiateur (Blz. 341)
Koelvloeistofreservoir
(Blz. 340)
Sproeierreservoir (Blz. 345)1
2
3
4
5
6
7
8
9
10
11

3357-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een vlakke ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en is afgezet, minstens 5
minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uiteinde
houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok helemaal terug in de houder.
Motorolie
1
2
1KR-FE motor1NR-FE motor
1ND-TV motor
3
4

3367-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E

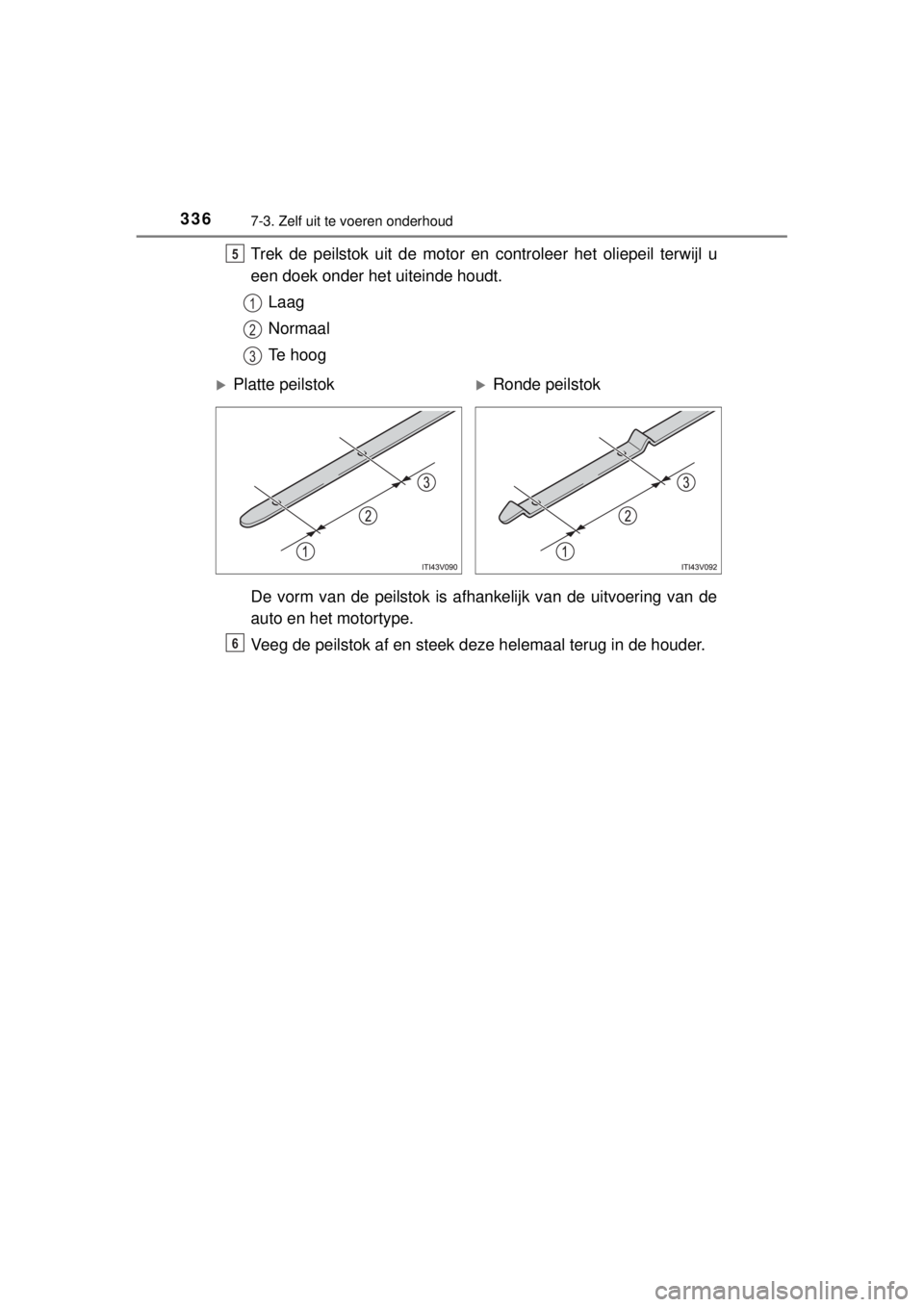

Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.5
1
2
3
Platte peilstokRonde peilstok
6
