2014 Peugeot 508 RXH Instrukcja Obsługi (in Polish)

183
508RXH_pl_Chap07_securite_ed01-2014
Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane tak,
by zwiększyć bezpieczeństwo osób (z wyjątkiem
pasażera na tylnym środkowym siedzeniu) w
razie silnego zderzenia. Uzupełniają one działanie
pasów bezpieczeństwa, wyposażonych w
ogranicznik siły napięcia (z wyjątkiem pasażera na
tylnym środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
-
w r
azie silnego zderzenia poduszki
napełniają się natychmiast, co zapewnia
lepszą ochronę pasażerów pojazdu (z
wyjątkiem pasażera na tylnym środkowym
siedzeniu); natychmiast po zderzeniu gaz
zawarty w poduszce powietrznej ulatnia
się, aby nie ograniczać widoczności i
ułatwić ewentualne wyjście pasażerów,
-

w r
azie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania poduszki nie
zadziałają, jedynym zabezpieczeniem w
takich sytuacjach są pasy bezpieczeństwa.
Poduszki powietrzne funkcjonują
tylko przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała. Wystrzeleniu poduszki powietrznej
towarzyszy wydostawanie się
dymu oraz odgłos, spowodowane
odpaleniem ładunku pirotechnicznego
zabudowanego w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu może na krótki czas
osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S
trefa uderzenia bocznego.
Przednie poduszki powietrzne
Aktywacja
Poduszki powietrzne wyzwalają się, o ile
przednia poduszka powietrzna pasażera nie
jest wyłączona, w razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A, zgodnie z osią wzdłużną
samochodu w płaszczyźnie poziomej oraz w
kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i głową osób na przednich
siedzeniach i kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera w
celu amortyzacji szarpnięcia do przodu.
W razie silnego czołowego zderzenia system chroni
kierowcę i pasażera na przednim fotelu, ograniczając
niebezpieczeństwo uszkodzenia głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się w środkowej
części kierownicy, natomiast poduszka powietrzna
pasażera w desce rozdzielczej powyżej przedniego
schowka.
7
Bezpieczeństwo

184
508RXH_pl_Chap07_securite_ed01-2014
Wyłączenie
Tylko poduszka powietrzna po stronie pasażera
może być wyłączona:
F
w
łożyć klucz do wyłącznika poduszki
powietrznej pasażera,
F

p
rzekręcić klucz w położenie "OFF" ,
F

n
astępnie wyjąć klucz, nie zmieniając jego
położenia.
W zależności od wersji pojazdu ta kontrolka
zaświeci się w zestawie wskaźników
lub na wyświetlaczu kontrolek pasa
bezpieczeństwa i przedniej poduszki powietrznej
pasażera po włączeniu zapłonu oraz przez cały czas,
gdy poduszka powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka w
przypadku montażu fotelika dziecięcego na
przednim fotelu pasażera w pozycji "tyłem do
kierunku jazdy", należy bezwzględnie wyłączyć
przednią poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone będzie na
poważne obrażenia ciała lub śmierć w momencie
wyzwolenia poduszki powietrznej pasażera.
Ponowne włączenie
Po wyjęciu fotelika dziecięcego, przy
wyłączonym zapłonie , należy przekręcić
przełącznik w położenie "ON" w celu ponownej
aktywacji poduszki powietrznej pasażera
jadącego z przodu.
Po włączeniu zapłonu kontrolka zapala się
na wyświetlaczu pasów bezpieczeństwa
i czołowej poduszki powietrznej pasażera
na około 1 minutę, jeżeli poduszka
czołowa pasażera jest włączona.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników, której
towarzyszy sygnał dźwiękowy
i komunikat na wyświetlaczu w
zestawie wskaźników, należy skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym w celu sprawdzenia systemu.
Poduszki mogą nie wyzwolić się w przypadku
silnego uderzenia.
Bezpieczeństwo

185
508RXH_pl_Chap07_securite_ed01-2014
Boczne poduszki powietrzne
Aktywacja
Boczne poduszki powietrzne wyzwalają się
pojedynczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się pomiędzy
biodrem i ramieniem osoby zajmującej przedni fotel
samochodu i płytą danych drzwi. W razie silnego uderzenia bocznego, system
chroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest wbudowana
w szkielecie oparcia fotela po stronie drzwi.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Kurtynowe poduszki
powietrzne
W razie silnego uderzenia bocznego system
chroni kierowcę i pasażerów (z wyjątkiem
pasażera na tylnym środkowym siedzeniu),
ograniczając niebezpieczeństwo uszkodzenia
boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części kabiny. W przypadku niewielkiego uderzenia
lub zahaczenia boku pojazdu lub w
przypadku dachowania, poduszka
powietrzna może nie zadziałać.
W przypadku uderzenia z przodu lub z
tyłu, poduszka kurtynowa nie zadziała.
Aktywacja
Kurtynowe poduszki powietrzne wyzwalają
się jednocześnie z odpowiednimi poduszkami
bocznymi w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia
B, prostopadle do osi wzdłużnej
samochodu, w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija
się między osobą na przednim lub tylnym
siedzeniu samochodu i szybą.
Jeżeli kontrolka zapali się w zestawie
wskaźników, włączy się sygnał
dźwiękowy, a na wyświetlaczu w
zestawie wskaźników pojawi się
komunikat, należy skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym w
celu sprawdzenia systemu. Poduszki mogą nie
zadziałać w przypadku silnego uderzenia.
Usterka działania
7
Bezpieczeństwo

186
508RXH_pl_Chap07_securite_ed01-2014
Przyjmować normalną i pionową pozycję
siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nie trzymać niczego między pasażerami i
poduszkami powietrznymi (dzieci, zwierząt,
przedmiotów...). Mogłoby to zakłócić
działanie poduszek lub spowodować
skaleczenia pasażerów.
W przypadku gdy pojazd uległ wypadkowi
lub został skradziony, należy sprawdzić
system poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Nawet przy zachowaniu wszystkich środków
ostrożności wymienionych powyżej w
momencie rozwinięcia poduszki powietrznej
nie można wykluczyć ryzyka zranienia lub
niewielkich oparzeń głowy, klatki piersiowej
czy ramion. Poduszka napełnia się prawie
natychmiast (w kilka milisekund), następnie
opróżnia się, uwalniając gorący gaz przez
specjalne otwory.
Boczne poduszki powietrzne
Przednie poduszki powietrzne
Poduszki kurtynowe
Nie należy niczego mocować ani przyklejać
do sufitu, gdyż mogłoby to spowodować
obrażenia głowy w przypadku zadziałania
poduszki kurtynowej. Nie wolno demontować
uchwytów sufitowych, jeśli samochód je
posiada, ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować następujące
środki ostrożności:
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki w
tym czasie mogłoby spowodować oparzenia
lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie
uderzać poduszki.
Niczego nie mocować i niczego nie
przyklejać na kole kierownicy ani na desce
rozdzielczej, aby zapobiec zranieniu osób
jadących z przodu w chwili zadziałania
poduszek powietrznych. Na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z siecią ser wisową PEUGEOT.
Patrz rubryka "Akcesoria".
Nigdy niczego nie mocować i nie przyklejać
na oparciach siedzeń (ubrania...), ponieważ
mogłoby to spowodować okaleczenia klatki
piersiowej lub ramion w razie zadziałania
bocznej poduszki powietrznej.
Nie zbliżać się do drzwi bardziej, niż jest to
konieczne.
Bezpieczeństwo

187
508RXH_pl_Chap08_info-pratiques_ed01-2014
Zestaw znajduje się za fotelami tylnymi. Kompletny zestaw składający się z kompresora
i wkładu ze środkiem uszczelniającym
do tymczasowej napraw y opony, aby
móc dojechać do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów powstałych w wyniku przebicia opony,
znajdujących się na bieżniku lub opasaniu
opony.

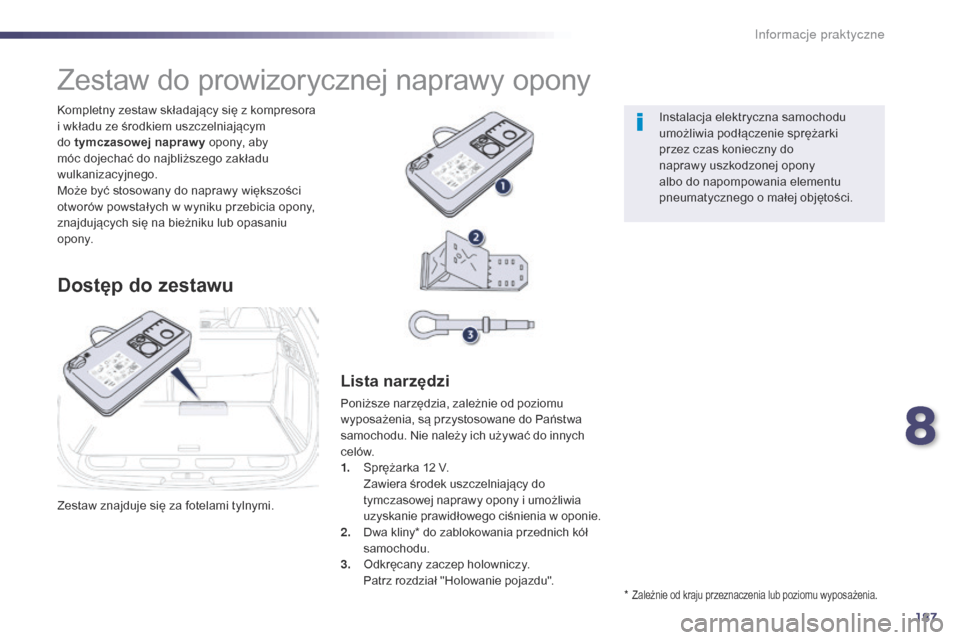

Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu
Lista narzędzi
Poniższe narzędzia, zależnie od poziomu
wyposażenia, są przystosowane do Państwa
samochodu. Nie należy ich używać do innych
celów.
1.
S
prężarka 12 V.
Z

awiera środek uszczelniający do
tymczasowej naprawy opony i umożliwia
uzyskanie prawidłowego ciśnienia w oponie.
2.
D

wa kliny* do zablokowania przednich kół
samochodu.
3.
O

dkręcany zaczep holowniczy.
P

atrz rozdział "Holowanie pojazdu". *

Zależnie od kraju przeznaczenia lub poziomu wyposażenia.
Instalacja elektryczna samochodu
umożliwia podłączenie sprężarki
przez czas konieczny do
naprawy uszkodzonej opony
albo do napompowania elementu
pneumatycznego o małej objętości.
8
Informacje praktyczne

188
508RXH_pl_Chap08_info-pratiques_ed01-2014
A. Przełącznik położenia "Naprawa" lub "Pompowanie".
B.
P

rzełącznik włącz "I" / wyłącz "O".
C.
P

rzycisk wypuszczania powietrza.
D.
C

iśnieniomierz (w barach oraz w p.s.i).
E.
P

ojemnik z:
-

k
ablem z przejściówką do gniazda 12 V,
-

r
óżnymi końcówkami do pompowania
sprzętu sportowego, np. piłek, dętek
rowerowych.
Opis zestawu
F. Wkład ze środkiem uszczelniającym.
G. B iały przewód z korkiem służący do
naprawy.
H.
C

zarny przewód do pompowania.
I.
N

alepka z ograniczeniem prędkości. Nalepka z ograniczeniem prędkości I
powinna być naklejona na kierownicę,
aby przypominać, że jedno koło jest
naprawione tymczasowo.
Nie przekraczać prędkości 80 km/h
podczas jazdy z oponą naprawioną za
pomocą tego typu zestawu.
Informacje praktyczne

189
508RXH_pl_Chap08_info-pratiques_ed01-2014

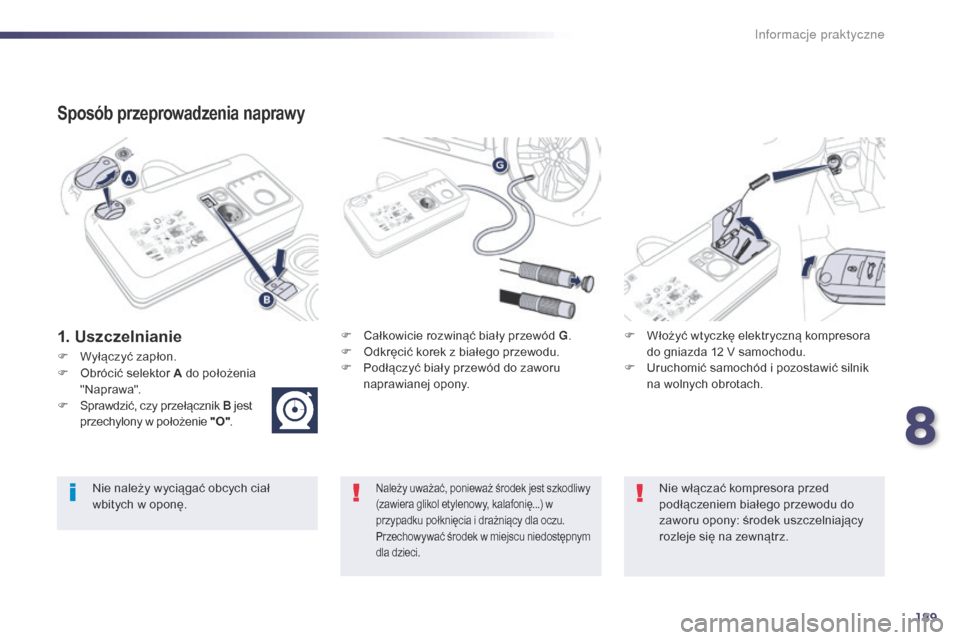

Sposób przeprowadzenia naprawy
1. UszczelnianieF Całkowicie rozwinąć biały przewód G.
F O dkręcić korek z białego przewodu.
F

P
odłączyć biały przewód do zaworu
naprawianej opony. F
W łożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
F

U
ruchomić samochód i pozostawić silnik
na wolnych obrotach.
Należy uważać, ponieważ środek jest szkodliwy
(zawiera glikol etylenowy, kalafonię...) w
przypadku połknięcia i drażniący dla oczu.
Przechowywać środek w miejscu niedostępnym
dla dzieci.Nie należy wyciągać obcych ciał
wbitych w oponę.
F

W

yłączyć zapłon.
F

O

brócić selektor A do położenia
" N aprawa".
F

S

prawdzić, czy przełącznik B
jest
przechylony w położenie "O" .
Nie włączać kompresora przed
podłączeniem białego przewodu do
zaworu opony: środek uszczelniający
rozleje się na zewnątrz.
8
Informacje praktyczne

190
508RXH_pl_Chap08_info-pratiques_ed01-2014
Jeżeli po upływie pięciu do siedmiu
minut nie można uzyskać tego
ciśnienia, oznacza to, że opony nie
można naprawić; skontaktować
się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym, aby
wezwać pomoc drogową.
F

W

łączyć kompresor, przestawiając
przełącznik B w położenie "I" , aż ciśnienie
w oponie osiągnie 2,0 bary.
P

rodukt uszczelniający wtryskiwany jest
do opony pod ciśnieniem; w trakcie tej
operacji nie wyjmować przewodu z zaworu
(niebezpieczeństwo ochlapania). F
O
dłączyć zestaw i zakręcić korek na
białym przewodzie.
U
ważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.
F
P
rzejechać od razu około pięciu kilometrów
z małą prędkością (między 20 i 60 km/h),
aby uszczelnić przebitą oponę.
F
Z
atrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.
Wykrywanie niskiego ciśnienia
Jeżeli samochód wyposażony jest w
system wykrywania niskiego ciśnienia,
to po naprawie koła kontrolka niskiego
ciśnienia będzie zapalona na stałe
aż do reinicjalizacji systemu w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Informacje praktyczne
