2014 Peugeot 208 Kullanım Kılavuzu (in Turkish)

167
7
Pratik bilgiler


1.
Stop lambaları (P21W).


2.
Geri vites lambası
(R10W).


3.
Sinyal lambaları (PY21W sarı).


4.
Park lambaları (ışık yayan diyot-LED).



























Arka lambalar


5.
Sis lambası (P21W).











Tümleşik yan sinyallerin
değiştirilmesi


)
Orta dilciğe basınız ve yan sinyali
çıkartınız.

)
Ampul taşıyıcıyı çekiniz ve arızalı ampulü
değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız.
Bu lambaların değişimi için bir kalifiye ser vis
atölyesi veya PEUGEOT ser vis ağına da
başvurabilirsiniz

.

)
Dış dikiz aynasının aynası ve tabanı
arasına düz bir tornavida sokunuz.

)
To r n a v i d a yı yatırınız ve aynayı çıkartmak
için kaldıraç olarak kullanını
z.

)
İki sabitleme klipsine bastırarak dikiz
aynası kasasının klipslerini açınız.

168
Pratik bilgiler


























Stop, geri vites ve sinyal lambalarının değiştirilmesi

Bu 3 ampul bagajın içinden değiştirilir :


)
bagajı açınız,

)
ilgili yan bagaj döşemesinde bulunan
erişim ızgarasını çıkartınız,

)
somunu gevşetiniz ve çıkartınız,

)
lambanın konektörünü sökünüz,

)
lambanın klipsini açınız ve aynı doğrultuda
kalarak lambayı dikkatlice dışarıya doğru
çıkartınız,
)
dört adet dilciğe basınız ve ampul taşıyıcıyı
ç
ıkarınız,

)
ampulü çeyrek tur döndürünüz ve
değiştiriniz.
Yerine takarken, işlemleri tersine yapınız.
Aracın hizasında kalarak lambayı kılavuzlarına
sokmaya dikkat ediniz.
Fara zarar vermeden su sızdırmazlığını
sağlamak için zorlamadan sıkınız.




LED'li (ışık yayan diyot) farların
değiştirilmesi

Bu lambaların değişimi için bir kalifiye ser vis
atölyesi veya PEUGEOT ser vis ağına danışınız.

169
7
Pratik bilgiler

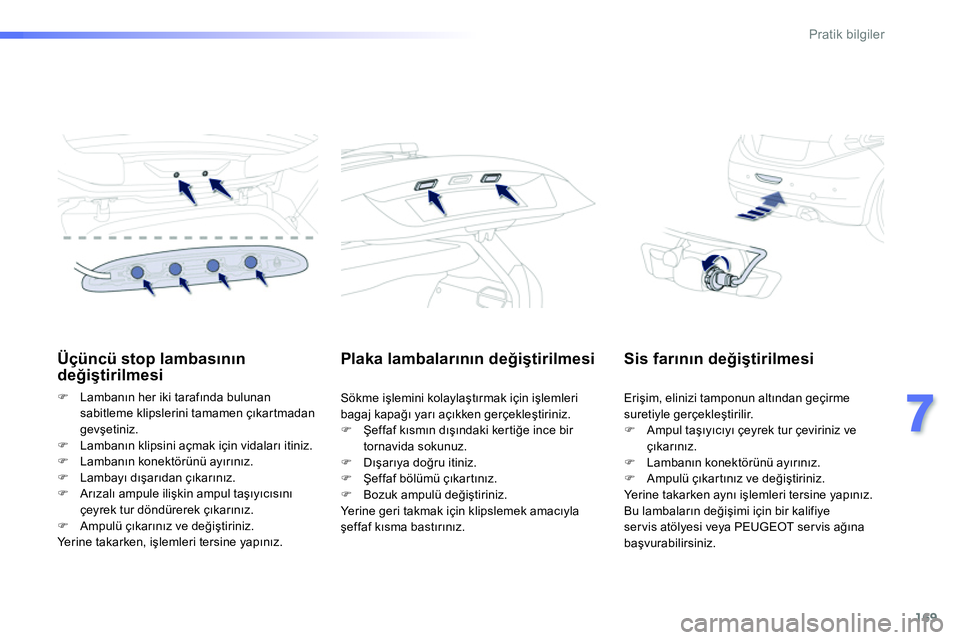

Üçüncü stop lambasının
değiştirilmesi



)
Lambanın her iki tarafında bulunan
sabitleme klipslerini tamamen çıkartmadan
gevşetiniz.

)
Lambanın klipsini açmak için vidaları itiniz.

)
Lambanın konektörünü ayırınız.

)
Lambayı dışarıdan çıkarınız.

)
Arızalı ampule ilişkin ampul taşıyıcısını
çeyrek tur döndürerek çıkarınız.

)
Ampulü çıkarınız ve değiştiriniz.
Yerine takarken, işlemleri tersine yapınız.









Plaka lambalarının değiştirilmesi

Sökme işlemini kolaylaştırmak için işlemleri
bagaj kapağı yarı açıkken gerçekleştiriniz.


)
Şeffaf kısmın dışındaki kertiğe ince bir
tornavida sokunuz.

)
Dışarıya doğru itiniz.

)
Şeffaf bölümü çıkartınız.

)
Bozuk ampulü değiştiriniz.
Yerine geri takmak için klipslemek amacıyla
şeffaf kısma bastırınız. Erişim, elinizi tamponun altından geçirme
suretiyle gerçekleştirilir.


)
Ampul taşıyıcıyı çeyrek tur çeviriniz ve
ç
ıkarınız.

)
Lambanın konektörünü ayırınız.

)
Ampulü çıkartınız ve değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız.
Bu lambaların değişimi için bir kalifiye
ser vis atölyesi veya PEUGEOT ser vis ağına
başvurabilirsiniz.









Sis farının değiştirilmesi

170
Pratik bilgiler



















Sigorta değiştirme

Çıkarma pensesi, ön konsol sigorta kutusu
kapağının arkasına sabitlenmiştir.


)
Önce sol sonra sağ üst kısmını çekerek
kapağın klipslerini açınız,

)
kapağı tamamen çıkartınız ve çeviriniz,


Aletlere erişim


)
arkasında pense bulunan dayanağı
çıkartınız.

171
7
Pratik bilgiler
Bir sigortaya müdahale ederken :


)
sigortayı yuvasından çıkartmak için özel
penseyi kullanmak ve telinin durumunu
kontrol etmek,

)
arızalı bir sigor tayı her zaman aynı ampere
sahip (aynı renk) bir sigor tayla değiştirmek
mecburidir ; farklı bir amper değeri
arızalara yok açabilir (yangın riski).
Sigortayı değiştirdikten hemen sonra arıza
tekrarlanırsa bir kalifiye ser vis atölyesi veya
PEUGEOT ser vis ağında elektrik donanımını
kontrol ettiriniz.

Bir sigortanın değiştirilmesi

Bir sigortayı değiştirmeden evvel :


)
arıza nedenini bulup onarmak gerekir,

)
elektrik tüketen tüm cihazlar
durdurulmalıdır,

)
aracınız duruyor ve kontak kapalı olmalıdır,

)
uyum tabloları ve sonraki sayfalarda
bulunan şekiller yardımıyla arızalı sigortayı
bulmak gerekir.

Sağlam

Bozuk

Özellikle sonradan takılan tüm cihazların
toplam tüketimi 10 miliamperi aştığında,
PEUGEOT'nun kendisi tarafından
verilmemiş, belirlediği koşullara uygun
olarak takılmamış veya onaylamadığı
yardımcı aksesuarların kullanı
lması
sonucu meydana gelecek arızaların
veya çalışma bozukluklarının giderilmesi
için aracınızda yapılacak onarım
masraflarından dolayı PEUGEOT hiçbir
mesuliyet kabul etmez.



Elektrikli aksesuarların
takılması

Aracınızın elektrik devresi, standart
veya isteğe bağlı donanımlarla çalışmak
üzere tasarlanmıştır.
Başka elektrik donanımlarını veya
aksesuarlarını aracınıza takmadan
önce bir kalifiye ser vis atölyesi veya
PEUGEOT ser vis ağına danışınız.
Aşağıdaki tablolarda belirtilmeyen bir
sigortanın değiştirilmesi, aracınızda
önemli bir arızaya yol açabilir. Bir
kalifiye ser vis atölyesi veya PEUGEOT
servis ağına başvurunuz.
Pense

172
Pratik bilgiler

Ön konsoldaki sigortalar

Sigorta kutusu ön konsolun altına (sol taraf)
yerleştirilmiştir.


Sigortalara erişim



)
"Aletlere erişim" paragrafına bakınız.


Sigorta N°



Amper


İşlevler



F2



5 A

Dış dikiz aynaları, farlar, diyagnostik prizi.


F9



5 A

Alarm.


F10



5 A

Bağımsız telematik kutusu, römork beyni.


F11



5 A

Elektrokrom iç dikiz aynası, ek ısıtma.


F13



5 A

Hi-Fi amfi, parka yardım.


F16



15 A

12 V ön priz.


F17



15 A

Oto radyo, oto radyo (sonradan takılabilir donanım).


F18



20 A

Dokunmatik ekran.


Sigorta tablosu

173
7
Pratik bilgiler


Sigorta N°



Amper


İşlevler



F23



5 A



Torpido gözü aydınlatması, makyaj aynaları, harita okuma lambaları.



F26



15 A

Korna.


F27



15 A

Cam yıkayıcı pompası.


F28



5 A

Immobilizer.


F29



15 A

Klima kompresörü.


F30



15 A

Arka cam sileceği.

174
Pratik bilgiler


Sigorta N°



Amper


İşlevler



F01



40 A

Isıtmalı arka cam.


F02



10 A

Buz çözücülü dikiz aynaları.


F03



30 A

Basmalı kumandalı elektrikli ön camlar.


F04



-

Kullanılmıyor.


F05



30 A

Basmalı kumandalı elektrikli arka camlar.


F06



10 A

Katlanabilir dış dikiz aynaları.


F07



10 A

Katlanabilir dış dikiz aynaları.


F08



-

Kullanılmıyor.


F09



15 A

Ön ısıtmalı koltuklar.


F10



20 A

Hi-Fi amfi.


F11



-

Kullanılmıyor.


F12



-

Kullanılmıyor.


Torpido gözünün
arkasındaki sigortalar
