2014 Lexus CT200h Manuale del proprietario (in Italian)

5057-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
7
Manutenzione e cura
AVVISO
■Durante la sostituzione delle ruote
●Non utilizzare ruote con dimensioni diverse da quelle raccomandate nel Manuale d’uso e
manutenzione, poiché così facendo si potrebbe perdere il controllo della manovrabilità.
●Non montare mai una camera d’aria in una ruota che presenta una perdita e che è proget-
tata per montare uno pneumatico tubeless. Così facendo può verificarsi un incidente con
lesioni gravi, anche letali.
■Non utilizzare ruote con difetti
Non utilizzare ruote incrinate o deformate.
L’uso di ruote in tali condizioni può causare perdite d’aria durante la guida, con il rischio di
incidenti.
NOTA
■Sostituzione delle valvole e trasmettitori di allarme pressione pneumatici (veicoli con
sistema di allarme pressione pneumatici)
●Poiché la riparazione degli pneumatici o la sostituzione può influire sulle valvole e tra-
smettitori di allarme pressione pneumatici, accertarsi che il lavoro sugli pneumatici venga
eseguito da un’officina qualificata oppure da un concessionario o un’officina autorizzata
Lexus, o da un altro professionista debitamente qualificato ed attrezzato. Inoltre, accer-
tarsi di acquistare le valvole e trasmettitori di allarme pressione pneumatici presso un con-
cessionario o un’officina autorizzata Lexus, o un altro professionista debitamente
qualificato ed attrezzato.
●Accertarsi che sul proprio veicolo vengano montate solo ruote originali Lexus.
Le valvole e trasmettitori di allarme pression e pneumatici potrebbero non funzionare cor-
rettamente se montati su ruote non originali.

5067-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
Filtro dell’aria condizionata
Spegnere l’interruttore di alimentazione.
Aprire il vano portaoggetti. Solle-
vare e rimuovere il pannello diviso-
rio.
Rimuovere il coperchio vano porta-
oggetti.
Rimuovere il coperchio del filtro.
Il filtro dell’impianto dell’aria condizionata deve essere pulito o sostituito
periodicamente per garantire l’efficienza dell’impianto.
Procedura di rimozione
1
2
3
4
XVeicoli con guida a sinistraXVeicoli con guida a destra

5077-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
7
Manutenzione e cura
Far scorrere ed estrarre il filtro.
Sostituirlo con uno nuovo.
I segni “↑UP” posti sul filtro devono essere
rivolti verso l’alto.
Se il filtro è sporco, pulirlo applicando
un getto di aria compressa dalla parte
inferiore del filtro.
Tenere la pistola ad aria compressa a 5 cm
dal filtro e applicare il getto per circa 2
minuti a 500 kPa (5,0 kgf/cm
2 o bar,
72 psi).
Se non si dispone di una pistola ad aria
compressa, far pulire il filtro presso un
concessionario o un’officina autorizzata
Lexus o presso un altro professionista
debitamente qualificato ed attrezzato.
■Intervallo di ispezione
Ispezionare, pulire e sostituire il filtro dell’impianto dell’aria condizionata conformemente al
programma di manutenzione. Nelle zone polverose o con traffico intenso, è possibile che la
sostituzione debba essere effettuata con maggiore frequenza. (Per informazioni sulla manu-
tenzione programmata, vedere il “Libretto di ma nutenzione Lexus” o il “Libretto di garanzia
Lexus”).
■In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
5
Procedura di pulizia
NOTA
■Per evitare danni all’impianto
●Quando si usa l’impianto dell’aria condizionata, assicurarsi che il filtro sia sempre instal-
lato.
●Quando si pulisce il filtro, non utilizzare acqua.

5087-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
Pila della chiave elettronica
●Cacciavite a testa piatta
●Cacciavite a stella piccolo
●Pila al litio CR1632
XTi p o A
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Rimuovere i bulloni del coperchio
della pila e togliere il coperchio.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti componenti:
Sostituzione della pila
1
2
3

5097-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
7
Manutenzione e cura
Rimuovere la pila scarica.
Inserire la pila nuova con il terminale “+”
rivolto verso l’alto.
XTi p o B
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Rimuovere la pila scarica.
Inserire la pila nuova con il terminale “+”
rivolto verso l’alto.
4
1
2
3

5107-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
■Uso di una pila al litio CR1632
●Le pile possono essere acquistate presso un concessionario o un’officina autorizzata Lexus,
presso un altro professionista debitamente qualificato ed attrezzato, negozio di elettronica
o negozio di materiale fotografico.
●Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore, oppure
pile di tipo equivalente.
●Smaltire le pile usate conformemente alle leggi locali.
■Quando è necessario sostituire la pila della chiave a scheda (se in dotazione)
La pila della chiave a scheda è disponibile solo presso i concessionari Lexus. Per far sostituire
la pila, è possibile recarsi presso un concessionario Lexus.
■Se la pila della chiave elettronica è esaurita
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non funzionano
correttamente.
●Il raggio di azione verrà ridotto.
AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffoca-
mento. Tenere fuori dalla portata dei bambini. Il mancato rispetto di tale precauzione può
essere causa di lesioni gravi, anche letali.
■Certificazione per il sistema di accesso e avviamento intelligente
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA DI
TIPO SBAGLIATO.
SMALTIRE LE PILE USATE ATTENENDOSI ALLE ISTRUZIONI FORNITE.
NOTA
■Per il normale funzionamento dopo la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
●Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
●Non toccare o spostare alcun altro componente all’interno del radiocomando a distanza.
●Non piegare i terminali della pila.

5117-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
7
Manutenzione e cura
Controllo e sostituzione dei fusibili
Spegnere l’interruttore di alimentazione.
Aprire il coperchio della scatola fusibili.
XVa n o m o t o r e
Premere sulla linguetta e sollevare il
coperchio.
XPannello strumenti lato sinistro (veicoli con guida a sinistra)
Rimuovere il coperchietto.
L’eventuale mancato funzionamento di un componente elettrico può essere
dovuto a un fusibile bruciato. In questo caso, controllare e sostituire i fusibili,
se necessario.
1
2

5127-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)

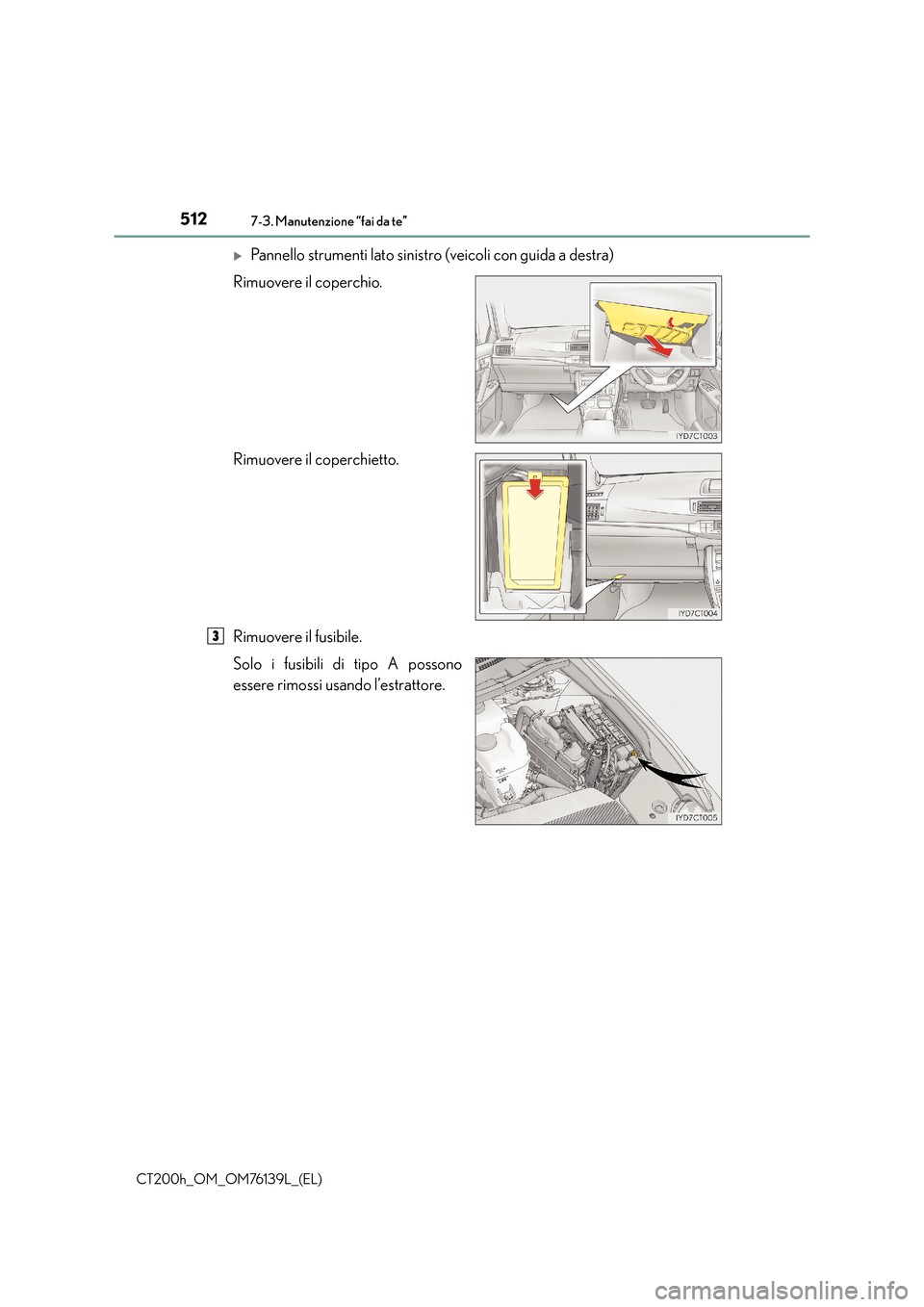

XPannello strumenti lato sinistro (veicoli con guida a destra)
Rimuovere il coperchio.
Rimuovere il coperchietto.
Rimuovere il fusibile.
Solo i fusibili di tipo A possono
essere rimossi usando l’estrattore.
3
