Il libretto di uso e
manutenzione on line


Consultare il libretto di uso e manutenzione on line permette
anche di accedere alle ultime informazioni disponibili,
facilmente identifi cabili dal segnalibro, individualizzabile
mediante questo simbolo :

Se la rubrica "MyCitroën" non è disponibile nel sito della marca del
proprio Paese, può consultare il Suo libretto di uso e manutenzione al
seguente indirizzo :
http://service.citroen.com
Selezionare :
Può trovare il Suo libretto di uso e manutenzione sul sito Internet di
Citroën, rubrica "MyCitroën".




Questo spazio personale propone delle informazioni sui prodotti e
servizi, un contatto diretto e privilegiato con la marca e diventa uno
spazio su misura.

il link nell'accesso ai "Privati",
la lingua,
la versione del modello,
la data di edizione corrispondente alla data di 1ª immatricolazione.
Può trovare il Suo libretto di uso e manutenzione, nelle stesse
presentazioni.

!
Il Suo veicolo riprende una parte degli equipaggia-
menti citati in questo documento, secondo il livello
di fi nitura, della versione e delle caratteristiche del
Paese di commercializzazione.
ll montaggio di equipaggiamenti o di accessori
elettrici non omologati da CITROËN può provoca-
re un'anomalia del sistema elettronico del veicolo.
È importante quindi prendere nota di questa partico-
larità e rivolgersi ad un rappresentante della Marca
CITROËN, per farsi illustrare la gamma di equipag-
giamenti e accessori omologati.

CITROËN presenta una gamma ricca
in tutti i continenti,
che abbina tecnologia e un costante spirito innovativo,
per un approccio moderno e creativo alla mobilità.
Per questo La ringraziamo e ci congratuliamo per la Sua scelta.


Le auguriamo Buon Viaggio!

Legenda

avvertenze sulla sicurezza Messaggio importante.

contributo alla protezione dell'ambiente

rinvio alla pagina indicata


Al volante del Suo nuovo veicolo,
conoscere ogni equipaggiamento,
ogni comando, ogni regolazione,
rende più confortevole
e piacevole ogni tragitto.

SOMMARIO
Display monocromatico C 43
Display a colori eMyWay 45
II - DISPLAY MULTIFUNZIONE 43 Î 46
Ventilazione 47
Aria condizionata automatica
monozona 49
Climatizzatore automatico bizona 52
Riscaldamento programmabile 56

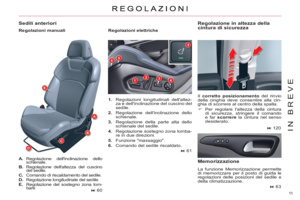

Sedili anteriori 60
Sedili posteriori 64
Retrovisori 65
Regolazione del volante 66
47Î 66
Chiave con telecomando 67
Allarme 73
Alzacristalli 75
Porte 77
Bagagliaio 79
Tetto apribile (Berlina) 82
Tetto panoramico in vetro (Tourer) 83
Serbatoio del carburante 84
Posizionamento obbligato della
pistola nel bocchettone di
rifornimento carburante (Diesel) 85
IV - APERTURE 67 Î 85
Comandi di illuminazione 86
Accensione automatica dei fari 88
Regolazione dei fari 89
Illuminazione supplementare 90
Comandi del tergicristallo 92
Tergicristallo automatico 93
Plafoniere 94
Illuminazione d'ambiente 96
V - VISIBILITÀ 86 Î97
Allestimenti interni 98
Tappetini 99
Appoggiagomito anteriore 99
Allestimenti del bagagliaio 101
VI -ALLESTIMENTI 98Î104
Quadri strumenti 26
Computer di bordo 29

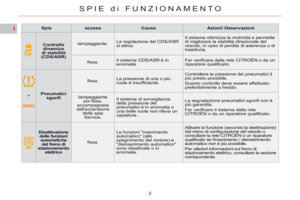

Spie 32
Pulsanti di regolazione 42
IN BREVE 4 Î 23
I - SPIE di FUNZIONAMENTO 26 Î 42
Seggiolini per bambini 105
Seggiolini ISOFIX per bambini 109
Sicurezza bambini 113
VII - SICUREZZA dei BAMBINI 105Î113

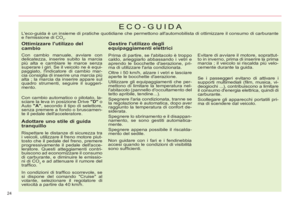

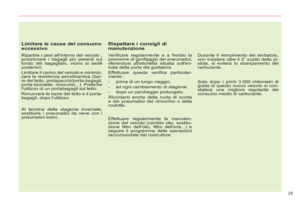

ECO-GUIDA 24 Î 25

SOMMARIO
Indicatori di direzione 114
Segnale d'emergenza 114
Avvisatore acustico 114
Chiamata d'emergenza o
d'assistenza 114
Segnalazione pneumatici sgonfi 11 5
Sistemi di assistenza alla frenata 117
Sistemi di controllo della
raiettoria 118
Cinture di sicurezza 119

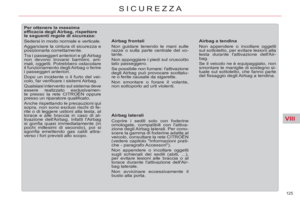

Airbag 122
VIII-SICUREZZA 11 4Î125
Freno di stazionamento 126

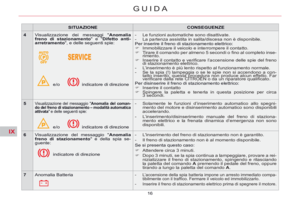

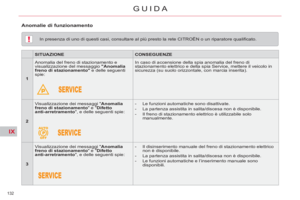

Freno di stazionamento elettrico 127
Partenza assistita in salita/discesa 134
Cambio manuale 135
Indicatore di cambio marcia 136
Cambio manuale pilotato
a 6 marce 137
Stop & Start 141
Cambio automatico 144

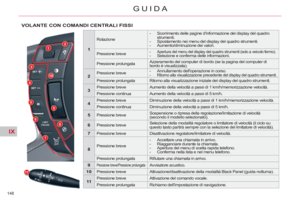

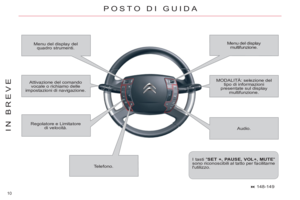

Volante con comandi centrali fi ssi 148
Limitatore di velocità 150
Regolatore di velocità 152
Allarme superamento involontario
della linea di carreggiata 154
Misura dello spazio disponibile 155
Assistenza al parcheggio 157
Telecamera di retromarcia (Tourer) 158
Sospensione con gestione
elettronica Idrattiva III + 159
126 Î160
Cofano motore 162
Panne per mancanza di
carburante (Diesel) 164
Motori benzina 165
Motori Diesel 167
Verifi ca dei livelli 170
Controlli 172
X -VERIFICHE 161Î 173
Kit di riparazione provvisoria
dei pneumatici 174
Sostituzione di una ruota 177
Sostituzione delle lampade 181

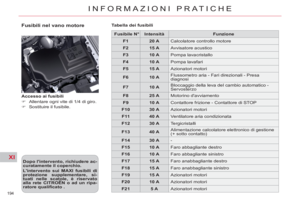

Sostituzione di un fusibile 191
Batteria 196
Modalità economia d'energia 198
Traino del veicolo 199
Traino di un rimorchio 200
Barre del tetto 201
Protezione per Paesi molto
freddi 202
Schermo di protezione 203
Accessori 205
XI - INFORMAZIONIPRATICHE 174Î 206
Motorizzazioni benzina 207
Masse benzina 208

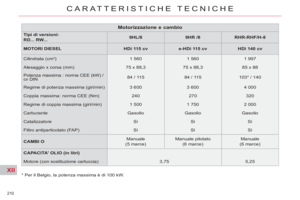

Motorizzazioni Diesel 210

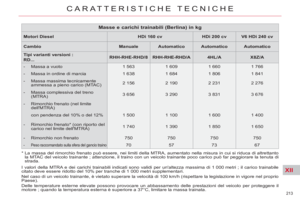

Masse Diesel 212

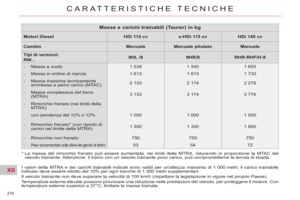

Masse Diesel versioni
N1 (Tourer) 216

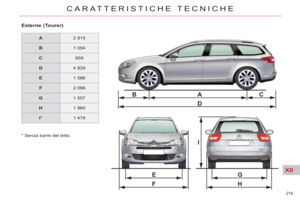

Dimensioni 217
Elementi d'identifi cazione 221
XII - CARATTERISTICHETECNICHE 207Î222
Emergenza o Assistenza 223
eMyWay 225
Autoradio 279

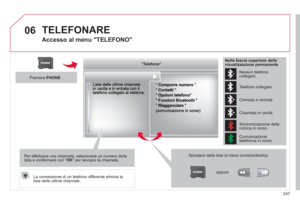

XIII - AUDIO eTELEMATICA 223 Î298

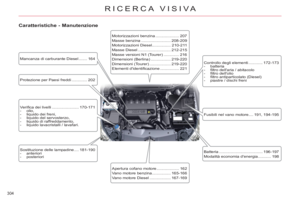

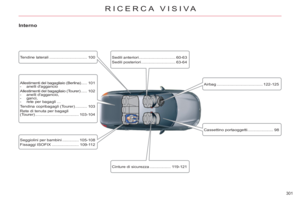

RICERCA VISIVA 299 Î 304
INDICE ALFABETICO 305 Î 309

4
IN BREVE

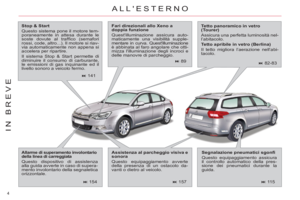

ALL'ESTERNO


Stop & Start

Questo sistema pone il motore tem-
poraneamente in attesa durante le
soste dovute al traffi co (semafori
rossi, code, altro...). Il motore si riav-
via automaticamente non appena si
accelera per ripartire.
Il sistema Stop & Start permette di
diminuire il consumo di carburante,
le emissioni di gas inquinante ed il
livello sonoro a veicolo fermo.

Allarme di superamento involontario
della linea di carreggiata

Questo dispositivo di assistenza
alla guida avverte in caso di supera-
mento involontario della segnaletica
orizzontale.
Assistenza al parcheggio visiva e
sonora

Questo equipaggiamento avverte
della presenza di un ostacolo da-
vanti o dietro al veicolo.
Segnalazione pneumatici sgonfi

Questo equipaggiamento assicura
il controllo automatico della pres-
sione dei pneumatici durante la
guida.
Fari direzionali allo Xeno a
doppia funzione

Quest'illuminazione assicura auto-
maticamente una visibilità supple-
mentare in curva. Quest'illuminazione
è abbinata al faro angolare che otti-
mizza l'illuminazione degli incroci e
delle manovre di parcheggio.



141


89



154


157


115
Tetto panoramico in vetro
(Tourer)

Assicura una perfetta luminosità nel-
l’abitacolo.

Tetto apribile in vetro (Berlina)

Il tetto migliora l’aerazione nell’abi-
tacolo.



82-83

5
IN BREVE

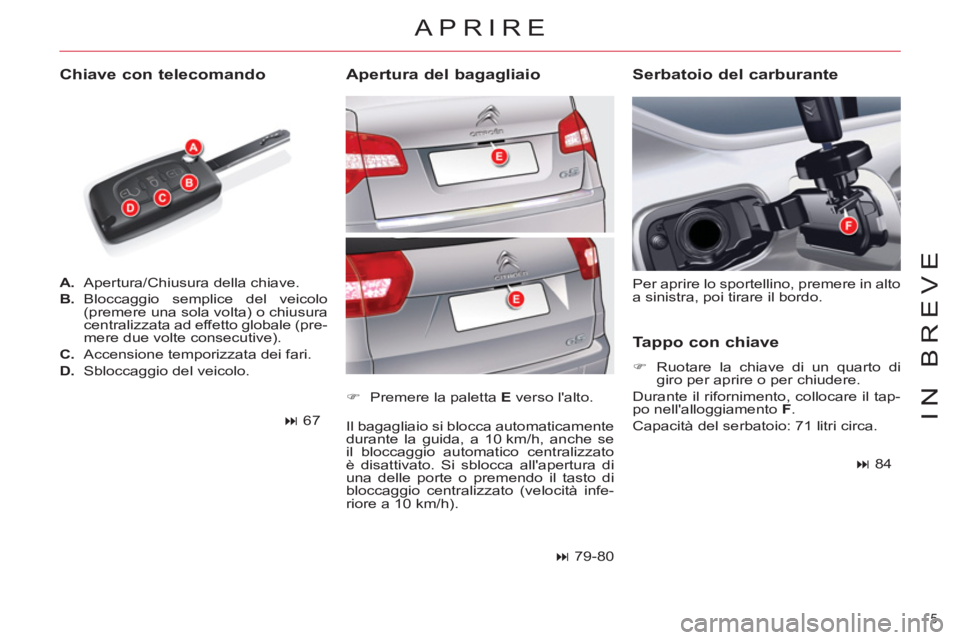

A.
Apertura/Chiusura della chiave.

B.
Bloccaggio semplice del veicolo
(premere una sola volta) o chiusura
centralizzata ad effetto globale (pre-
mere due volte consecutive).

C.
Accensione temporizzata dei fari.

D.
Sbloccaggio del veicolo. Per aprire lo sportellino, premere in alto
a sinistra, poi tirare il bordo.


)
Premere la paletta E
verso l'alto.


Apertura del bagagliaio




79-80



84


APRIRE


Chiave con telecomando
Serbatoio del carburante




67



Tappo con chiave



)
Ruotare la chiave di un quarto di
giro per aprire o per chiudere.
Durante il rifornimento, collocare il tap-
po nell'alloggiamento F
.
Capacità del serbatoio: 71 litri circa.
Il bagagliaio si blocca automaticamente
durante la guida, a 10 km/h, anche se
il bloccaggio automatico centralizzato
è disattivato. Si sblocca all'apertura di
una delle porte o premendo il tasto di
bloccaggio centralizzato (velocità infe-
riore a 10 km/h).

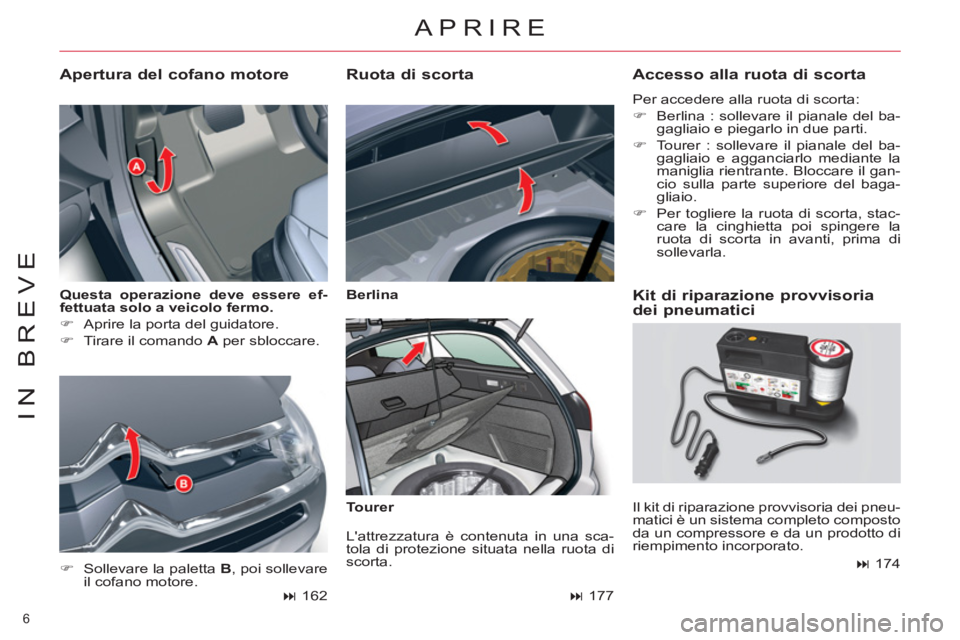

6
IN BREVE

Questa operazione deve essere ef-
fettuata solo a veicolo fermo.



)
Aprire la porta del guidatore.

)
Tirare il comando A
per sbloccare.


Apertura del cofano motore

APRIRE


)
Sollevare la paletta B
, poi sollevare
il cofano motore.
Berlina


Tourer




Ruota di scorta


L'attrezzatura è contenuta in una sca-
tola di protezione situata nella ruota di
scorta.



177



Accesso alla ruota di scorta

Per accedere alla ruota di scorta:


)
Berlina : sollevare il pianale del ba-
gagliaio e piegarlo in due parti.

)
Tourer : sollevare il pianale del ba-
gagliaio e agganciarlo mediante la
maniglia rientrante. Bloccare il gan-
cio sulla parte superiore del baga-
gliaio.

)
Per togliere la ruota di scorta, stac-
care la cinghietta poi spingere la
ruota di scorta in avanti, prima di
sollevarla.



Kit di riparazione provvisoria
dei pneumatici
Il kit di riparazione provvisoria dei pneu-
matici è un sistema completo composto
da un compressore e da un prodotto di
riempimento incorporato.



174
