2014 CITROEN C4 SPACETOURER InstruktionsbÖcker (in Swedish)

279
7
Praktisk information











Byta en lampa

Lampor av typ H7 etc. med styrklackar måste placeras rätt för att garanterabästa belysningseffekt.



Risk för farliga elstötar

Byte av en xenonlampa (D1S-25W)skall utföras på en CITROËN-verkstadeller en annan kvalificerad verkstad.



Framljus
Modell med xenonlampor
1.Halvljus med kur vljusfunktion(D5S-25W).2.Helljus(H7-55W).3.Varselljus / positionsljus (6 LED-lampor).4.Blinkersljus(6 LED-lampor).5.Dimstrålkastare(H11- 55W).
Modell med halogenlampor
1.Halvljus (H7-55W).2.Helljus (H7-55W).3.Positionsljus(4 LED-lampor).4.
Blinkersljus (PWY24W).5.Dimstrålkastare(H11- 55W).

Under vissa väderförhållanden (lågatemperaturer, fukt) kan imma bildas på insidan av strålkastarglasen fram och bak. Den försvinner några minuter efter det att ljuset har tänts.




Byte av lysdioder

Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för byte av dessa
lysdioder.

280
Praktisk information
Halvljus med kurvljusfunktion (modell med xenonlampor)





Helljus (modell med xenonlampor)
)Ta b o r t s kyddskåpan av plast genom att
dra i tungan.
)Tryck på kontaktstycket.)Dra loss lampan och byt ut den.
Montera den nya lampan genom att utföramomenten i omvänd ordningsföljd.
En xenonlampa av typen D5S måste bytas på en CITROËN-verkstad eller enannan kvalificerad verkstad, eftersom det finns risk för farliga elektriska stötar. Om ett fel uppstår på någon av de bådaD5S-lamporna, rekommenderar vi attdu låter byta lampan på den andrasidan också.


Strålkastarna har glas av polykarbonat som är belagda med skyddslack:)rengör inte glasen med en torr eller slipande trasa, inteheller med rengörings- eller lösningsmedel,)använd en svamp och tvållösning eller ett medel med neutralt pH-värde, )rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa om du använder en högtryckstvätt, för att undvika att skadaskyddslacken och tätningarna.
Vid byte av en lampa måstestrålkastarna ha varit släckta i någraminuter (risk för allvarlig brännskada).)Rör inte lampan direkt med fingrarna. Använd en luddfri trasa.
Det är endast tillåtet att använda UV-blockerande lampor, för att inte skadastrålkastaren.
Byt alltid ut den trasiga lampan mot enny lampa med samma ar tikelnummer och tekniska data.

281
7
Praktisk information
Halvljus
(halogenmodell)
)
Ta bort det skyddande plastlocket genom
att dra i tungan.) Tryck på kontaktstycket. )
Dra ut lampan för att byta ut den.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd.

Helljus
(halogenmodell)
)
Vrid på det skyddande plastlocket och ta bort det. )
Koppla ur kontaktstycket. )
Haka loss fästelementen.)
Dra i lampan för att byta ut den.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd.

Varselljus / positionsljus

Kontakta din CITROËN-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av LED-lampor och varselljus.
Din CITROËN-verkstad kan erbjuda en
utbytessats för LED-lampor.

282
Praktisk information
Blinkerslampan sitter under framljuset.)Vrid lamphållaren ett kvarts varv moturs.)Ta ut lamphållaren.)Byt den felaktiga lampan.
Montera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd.
Blinkersljus Dimstrålkastare
)Snäpp loss dekordelen genom att dra i denövre delen. )Skruva upp de båda skruvarna för att ta utenheten.)Vrid lamphållaren ett kvarts varv. )Ta ut lamphållaren. )Byt den felaktiga lampan.
Montera tillbaka lampan genom att utförasamma moment i omvänd ordningsföljd.
Om blinkersindikeringslampan blinkar snabbare än normalt (höger eller vänster) tyder det på att blinkerslampan på motsvarande sida är trasig.
Blinkersljus (LED-lampor)

Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för att byta denna
typ av lampor.

283
7
Praktisk information
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad då lysdioden behöver
bytas ut.

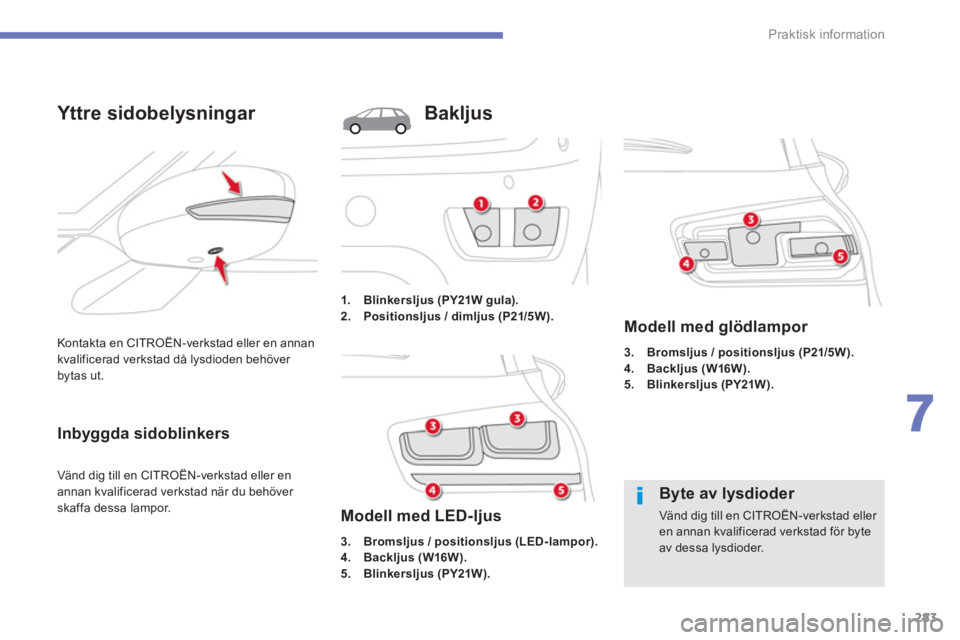

Yttre sidobelysningar
Inbyggda sidoblinkers
Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad när du behöver skaffa dessa lampor.
1. Blinkersl
jus (PY21W gula).2. Positionsljus / dimljus (P21/5W).
Bakljus


Byte av lysdioder

Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad för byteav dessa lysdioder.3. Bromsljus / positionsljus (LED-lampor).4. Backljus (W16W).5. Blinkersljus (PY21W).
Modell med LED-ljus
3. Bromsljus / positionsljus (P21/5W).4. Backljus (W16W).5. Blinkersljus (PY21W).

Modell med glödlampor

284
Praktisk information
Lyktor på baklucka
Modell med LED-lampor
Lokalisera den trasiga lampan. )Öppna bakluckan.)Ta bort locket.
Modeller med gl
ödlampor
) Skruva upp de tre fästskruvarna A
pålyktan.)
Koppla ur kontaktstycket. )
Ta f ö r s i k t igt ut lyktan från utsidan genom
att trycka på fästclipset B.
)Vrid lamphållaren en kvarts varv moturs och ta ut den. )Byt lampan.
Montera tillbaka lyktan genom att utföra momenten i omvänd ordningsföljd.

285
7
Praktisk information
1. Blinkersljus (PY21W gula).2. Positionsljus / dimljus (P21/5W).
Bakljus
3. Positionsljus (LED-lampor).4. Bromsljus (LED-lampor).5. Blinkersljus (PY21W).6. Backljus (LED-lampor).
Modell med LED-ljus
3. Positionsljus (P21/5W).4. Broms-/positionsljus (P21/5W).5. Blinkersljus (PY21W).6. Backljus (P21W).
Modell med glödlampor

286
Praktisk information
















Lyktor på bakluckaModell med LED-lampor
Modeller med
glödlampor Lokalisera den trasi
ga lampan. )Öppna bakluckan.)Ta bort locket.
) Skruva upp de tre fästskruvarna A
pålyktan.)
Koppla ur kontaktstycket. )
Ta f ö r s i k t igt ut lyktan från sin plats.)
Vrid lamphållaren en kvarts varv moturs
och ta ut den.)
Byt lampan.
Montera tillbaka lyktan genom att utföra
momenten i omvänd ordningsföljd.
