255
6
Säkerhet

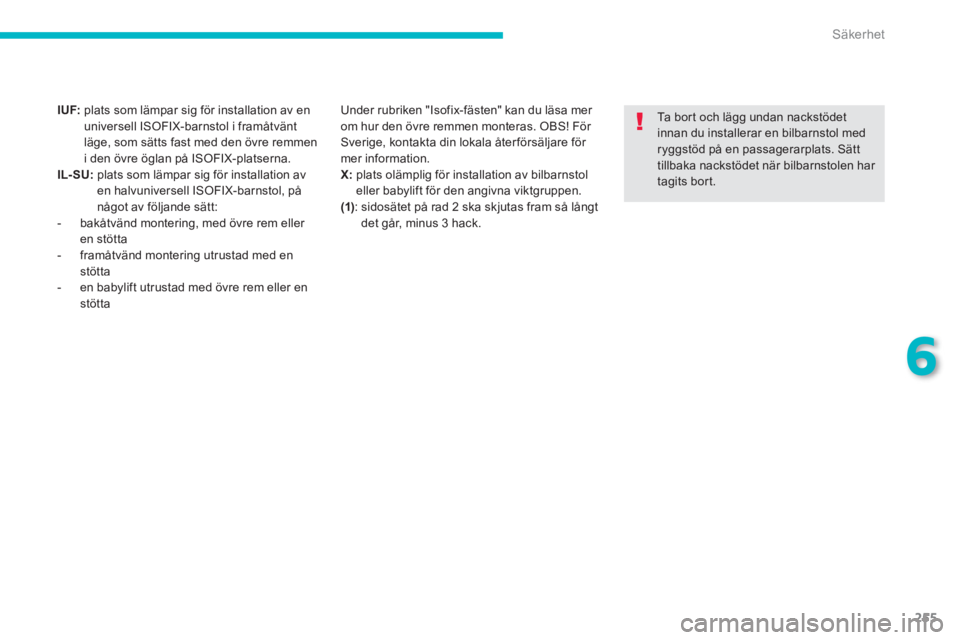

IUF: plats som lämpar sig för installation av enuniversell ISOFIX-barnstol i framåtvänt läge, som sätts fast med den övre remmen
i den övre öglan på ISOFIX-platserna.IL- SU: plats som lämpar sig för installation aven halvuniversell ISOFIX-barnstol, på
något av följande sätt:


- bakåtvänd montering, med övre rem eller en stötta

- framåtvänd montering utrustad med en stötta

- en babylift utrustad med övre rem eller enstötta


Ta bort och lägg undan nackstödet innan du installerar en bilbarnstol med ryggstöd på en passagerarplats. Sätt
tillbaka nackstödet när bilbarnstolen har tagits bort.

Under rubriken "Isofix-fästen" kan du läsa mer
om hur den övre remmen monteras. OBS! För Sverige, kontakta din lokala återförsäljare för
m
er information. X: plats olämplig för installation av bilbarnstoleller babylift för den angivna viktgruppen. (1)
: sidosätet på rad 2 ska skjutas fram så långt
det går, minus 3 hack.

256
Säkerhet














Sammanfattande tabell för placering av ISOFIX-
bilbarnstolar
På universella och halvuniversella ISOFIX-bilbarnstolar anges en storleksklass med en bokstav mellan Aoch G. Denna åter finns på barnbilstolen
bredvid IS
OFIX-logotypen.
*
Bab
yliftar och barnvagnsinsatser får inte installeras på passagerarsätetfram. **

ISOFIX-babyliften, som sätts fast i de undre ISOFIX-öglorna, tar upp
alla platser i baksätet.


Barnets vikt
/ ålder

Under 10 kg
(grupp 0)Upp till 6 månader
Under 10 kg (grupp 0)
Underr13 kg(grupp 0+)T.o.m. ca 1 år
9-18 kg (grupp 1)Från 1 till ca 3 år

Typ av bilbarnstol ISOFIXBabylift *Bakåtvänt lägeBakåtvänt lägeFramåt vänt läge
Storleksklass ISOFIXFGCDECDABB1


Passagerarsätet fram Ej ISOFIX

Fasta ytterplatser bakIL- SU ** IL-SUIL-SUIUF / IL- SUIUF / IL- SU


Platser bak som är ställbara i längdled IL- SU ** IL-SUIL-SUIUF / IL- SUIUF / IL- SU


Mittplats bak XIL-SUIL-SUIUF / IL- SUIUF / IL- SU


Plats på 3:e
baksätesraden Ej ISOFIX

257
6
Säkerhet
IUF: plats som lämpar sig för installation av enuniversell ISOFIX-barnstol i framåtvänt läge, som sätts fast med den övre remmen
i den övre öglan på ISOFIX-platserna.IL- SU: plats som lämpar sig för installation aven halvuniversell ISOFIX-barnstol, på något av följande sätt:


- bakåtvänd montering, med övre rem eller en stötta

- framåtvänd montering utrustad med stötta

- en babylift utrustad med övre rem eller stötta


Ta bort och lägg undan nackstödet innan du installerar en bilbarnstol med ryggstöd på en passagerarplats. Sätt
tillbaka nackstödet när bilbarnstolen har tagits bort.

Under rubriken "Isofix-fästen" kan du läsa mer
om hur den övre remmen monteras. OBS! För Sverige, kontakta din lokala återförsäljare för
m
er information. X: plats olämplig för installation av bilbarnstoleller babylift för den angivna viktgruppen. (1)
: sidosätet på rad 2 ska skjutas fram så långt
det går, minus 3 hack.

258
Säkerhet
En felaktig montering av en bilbarnstol kan äventyra barnets skydd i händelse av
kollision.
Kom ihåg att spänna fast bilbältena eller bilbarnstolens sele med så lite slack som möjligt
kring barnets kropp, även på korta
sträckor.
För en optimal montering av framåtvändabilbarnstolar bör du kontrollera attbarnstolens ryggstöd ligger an mot eller befinner sig så nära bilsätets ryggstöd som möjligt. Ta bort nackstödet innan du installerar en bilbarnstol med ryggstöd på en passagerarplats.
Kontrollera att nackstödet är ordentligt undanstoppat, så att det inte för vandlas tillen projektil om du måste bromsa in kraftigt. Sätt tillbaka nackstödet när bilbarnstolen har tagits bort.












Råd om bilbarnstolar


Barn fram i bilen

Reglerna för transpor t av barn på passagerarsätet fram är specifika i varje land. Följ de lagar och regler som gäller i dittland.
Koppla ur passagerarkrockkudden när en bakåtvänd bilbarnstol installeras påframsätet. Annars riskerar barnet att förolyckas eller skadas allvarligt när krockkudden blåses upp.


Av säkerhetsskäl ska du inte lämna:- ett eller flera barn ensamma i en bil utan
tillsyn, - ett barn eller ett djur i en bil som står parkerad i solen, med stängda rutor, - nycklarna inom räckhåll för barn inne i
bilen.
Använd barnlåset för att hindra attbildörrarna öppnas av misstag.Kom ihåg att inte öppna bakrutorna mer änen tredjedel.Förse bakrutorna med sidogardiner, för attskydda små barn mot solsken.


Installera en bälteskudde

Den del av bältet som är placerad över bröstkorgen skall placeras på barnets axelutan att röra vid halsen.
Kontrollera att bältets höftdel är placerad över låren på barnet. CITROËN rekommenderar bälteskuddar med ryggstöd, utrustad med en bältesstyrning iaxelhöjd.

259
6
Säkerhet








Mekaniskt barnlås

Detta mekaniska system används för att hindra öppning av bakdörr med det inre dörrhandtaget.
Reglaget är placerat på kanten av vardera bakdörren.


Låsning
)Vrid reglaget till ändläget med hjälp av den integrerade nyckeln:
- till vänster på vänster bakdörr,
- till hö
ger på höger bakdörr.


Upplåsning
)
Vrid reglaget till ändläget med hjälp av denintegrerade tändningsnyckeln:


- till höger på vänster bakdörr,

- till vänster på höger bakdörr.

260
Praktisk information
Satsen har placerats i för varingslådan, under bagagerumsgolvet. Består av en kompressor och en patron med
tätnin
gsmedel, som används för en tillfällig reparation
av däcket, så att du kan köra till närmaste verkstad.
Den är avsedd att användas för att reparera de flesta punkteringar som kan inträffa och som
finns på slitbanan eller däckets skuldra.
















Sats för provisorisk däckreparation


Ta f r a m r eparationssatsen


Beroende på version hittar du satsen under sitsen på det främre passagerarsätet eller i
förvaringsfacket vid foten på passagerarsätetpå den andra raden.

261
7
Praktisk information
Lista över verktyg

*
Beroende på utrustning. Alla dessa verktyg är speciellt avsedda
för din
bil och kan variera beroende på utrustningen.
Använd dem inte för andra ändamål.
1.12 V-kompressor.
Innehåller tätningsmedel som används
för en tillfällig reparation av däcket och för justering av däcktrycket. 2. Hjulkilar *
som hindrar att bilen kommer irullning. 3.
Ver k t yg för demontering av hjulbultarnas
dekorkåpor * .
Används för att demontera dekorkåporna
på lättmetallfäl
garnas hjulbultar.
4. Borttagbar bogserögla.
Se under rubriken "Bogsering av bilen".

262
Praktisk information
A. Väljare för läge "Reparation" eller "Pumpning" (tryckökning). B.
PÅ/AV-strömbrytare ( "I /O").C.
Knapp för trycksänkning.D.Manometer (bar och p.s.i.).
E.Fack som innehåller:


- en kabel med adapter för 12 V-uttag,

- diverse munst
ycken för pumpning av
t.ex. bollar, cykeldäck...


Beskrivning av satsen


Dekalen för far tbegränsning Iskaklistras på bilratten, för att påminnadig om att ett hjul är avsett för tillfällig användning.
Överskrid inte 80 km/tim då du kör med däck som reparerats med en sats av detta slag.
F
.Patron med tätningsmedel.G. Vit slang med plugg för reparation.H.
Svart slang för pumpning.I.
Dekal för fartbegränsning. Däcktr
ycket anges på denna dekal.
