Praktisk information

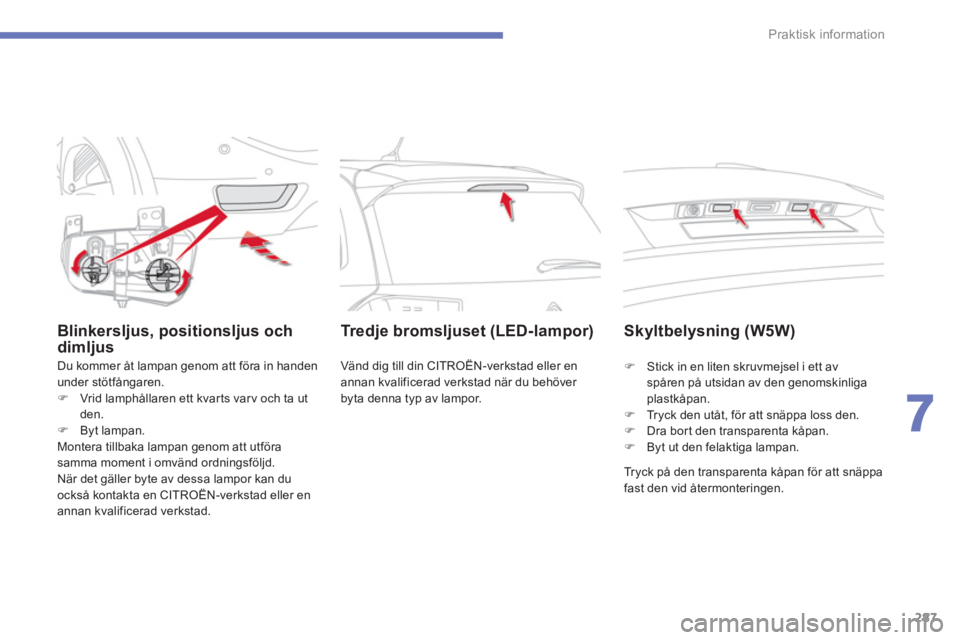

Blinkersljus, positionsljus och dimljus
Du kommer åt lampan genom att föra in handen
under stötfångaren.)Vrid lamphållaren ett kvarts varv och ta utden.)Byt lampan.
Montera tillbaka lampan genom att utförasamma moment i omvänd ordningsföljd.
När det gäller byte av dessa lampor kan du också kontakta en CITROËN-verkstad eller enannan kvalificerad verkstad.
Vänd dig till din CITROËN-verkstad eller en
annan kvalificerad verkstad när du behöver
byta denna typ av lampor.
Tr e dje bromsljuset (LED-lampor)Skyltbelysning (W5W)
Tryck på den transparenta kåpan för att snäppa fast den vid återmonteringen.
)
Stick in en liten skruvmejsel i ett av spåren på utsidan av den genomskinliga plastkåpan. )
Tryck den utåt, för att snäppa loss den.)
Dra bort den transparenta kåpan. )
Byt ut den felaktiga lampan.

288
Praktisk information
Innan du byter ut en säkring måste du: )
veta var felet är och åtgärda det,
)
stänga av alla strömförbrukare, )
se till att fordonet står stilla och slå ifrån
tändningen, ) hitta den felaktiga säkringen med hjälp av säkringstabellerna och de scheman somfinns på följande sidor.


Byte av säkring
Hel säkringTrasig säkring
Om en säkring som inte finns med i tabellerna nedan byts ut kan det leda till ett allvarligt funktionsfel på din bil. Vänddig till en CITROËN-verkstad eller enannan kvalificerad verkstad.
Tång





















Byte av säkring
Demonteringstången sitter i instrumentbrädans säkringsfack.Så här kommer du åt den:)ta loss locket genom att dra i den övrehögra delen och sedan den vänstra,)frigör locket helt genom att dra försiktigt i pilens riktning, )ta ut tången.

Ta f r a m v e r k tyg
Följ dessa anvisningar vid ingrepp på
säkringarna: ) använd specialtången för att dra ut säkringen och kontrollera om den är heleller inte.)
byt alltid ut en defekt säkring mot en
säkring med samma amperetal (sammafärg). Om en annan strömstyrka användskan det leda till funktionsfel (brandrisk).
Om felet uppträder på nytt kort efter att
säkringen bytts ut bör du låta en CITROËN-
verkstad eller en annan kvalificerad verkstadkontrollera bilen.

289
7
Praktisk information
CITROËN ersätter inte kostnader som uppstår på grund av funktionsstörningar som orsakats av montering ochanvändning av elektrisk utrustningsom inte levererats eller godkänts av CITROËN och som inte installeratsenligt dess föreskrifter - speciellt om alla anslutna tillbehör tillsammans har en strömförbrukning på mer än 10 mA.



Installation av elektriska tillbehör

Elsystemet i din bil är konstruerat för att fungera störningsfritt med elutrustning som är standard eller tillval i din bil.
Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad innan dumonterar andra elektriska tillbehör.

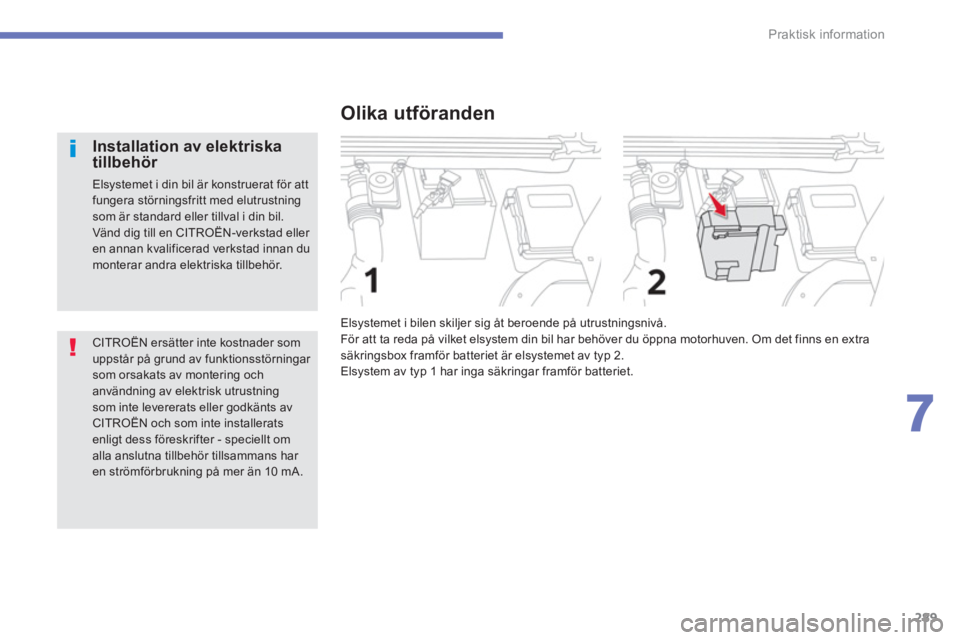

Olika utföranden
Elsystemet i bilen skiljer sig åt beroende på utrustningsnivå.
För att ta reda på vilket elsystem din bil har behöver du öppna motorhuven. Om det finns en extra
säkringsbox framför batteriet är elsystemet av typ 2.
Elsystem av typ 1 har inga säkringar framför batteriet.

290
Praktisk information

Säkringstabell - typ 1
Säkringsbox 1


Säkringar i
instrumentbrädan

Säkringsboxen sitter i den nedre delen av
instrumentbrädan (på den vänstra sidan).
Gör så här vid byte av säkringar
)Se avsnittet "Ta fram verktyg".

Säkring nrStrömstyrkaFunk tion
F
85 A Rattreglage.
F1
820 A Pekskärm, ljud- och navigationssystem, CD-spelare, USB- ochAUX-uttag.
F1
615 A
12 V- ut t ag fram.
F1
515 A
12 V- ut t ag i bagageutrymme.
F2
85 A STA R T/STOP-knapp.
F3
015 A Bakrutetorkare.
F27 15 A
Spolarpump för vindruta, spolarpump för bakruta.
F2
615 A Signalhorn.
F20 5
A Krockkuddar.
F215 A Instrumenttavla.
F1
95 A Regn- och ljusgivare.
F12 5
A Modul för nyckelfri star t.
F2 5
A Reglage för manuell strålkastarinställning.

291
7
Praktisk information

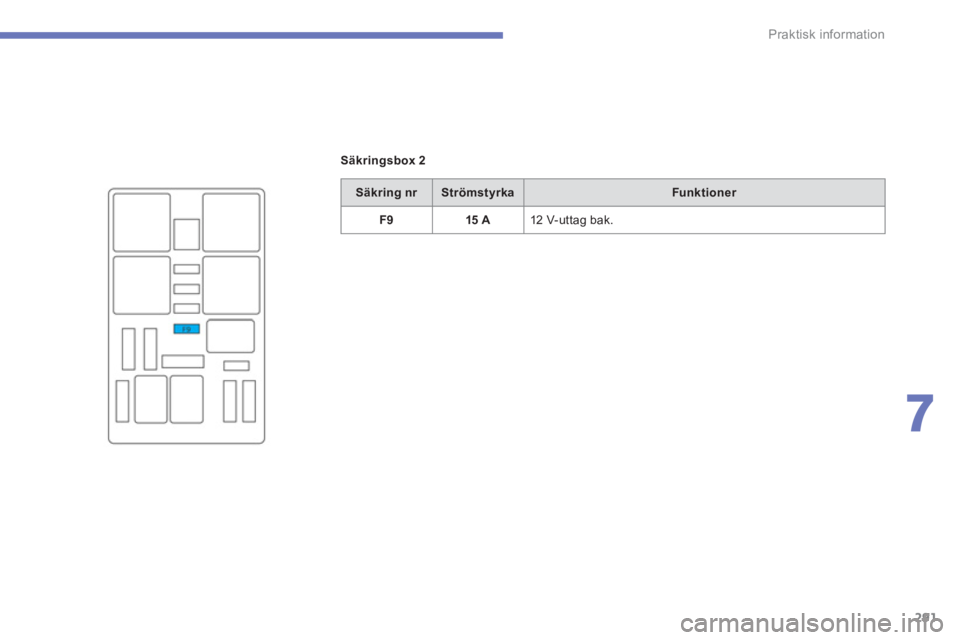

Säkringsbox 2
Säkring nrStrömstyrkaFunk tioner
F915 A 12 V- ut t ag bak.

292
Praktisk information
Säkringstabell - typ 2
Säkring nrStrömstyrkaFunk tioner
F33 A START/STOP-knapp.
F6
A15 A Pekskärm, ljud- och navigationssystem, CD-spelare, USB- och
AUX-uttag.
F8 5
A Billarm.
F
93 A Rattreglage.
F1
95 A Instrumenttavla.
F2
43 A Regn- och ljusgivare.
F25 5
A Krockkuddar.
F33 3
A Minnesfunktion för förarsäte.
F3
45 A Elektriskt styrservo.
F13 10 A
12 V-uttag
fram.
F1410 A
12 V- ut t ag i bagageutrymme.
F1
63 A Kartlampor i takkonsolen, rad 1.
F27 5
A Växelväljare för EGS-växellåda.
F3
020 A Bakrutetorkare.
F3
83 A Reglage för manuell strålkastarinställning.

293
7
Praktisk information

Säkringar i motorrummet
En extra säkringsbox sitter framför batteriet i
bilar med elsystem av typ 2.
Säkringshållaren har placerats i motorrummet inärheten av batteriet (på vänstra sidan). Gör så här vid byte av säkringar
) Snäpp loss locket genom att skjuta de
2 röda låsen mot bilens bakparti.) Byt ut säkringen (se motsvarande avsnitt).)
Efter byte bör du stänga locket
mycket omsorgsfullt, för att säkrasäkringshållarens täthet.

294
Praktisk information
Säkring nrStyrkaFunk tion
F18 10 A
H
öger helljus.
F1
910 A
Vänster helljus.


Säkringstabell - typ 2
Säkring nrStrömstyrkaFunktioner
F930 A
Motoriserad baklucka.
F18
25 A
HIFI-förstärkare.
F2
13 A Läsmodul för nyckelfri start.


Säkringstabell - typ 1
Säkringsbox1
Säkringsbox2
Säkring NrStyrkaFunktioner
F1
930 A Låg / Hög hastighet för vindrutetorkare.
F20 15 A
Pump till vindrute- och bakrutespolare.
F2
120 A Pump till strålkastarspolare.
