2014 CITROEN C4 SPACETOURER InstruktionsbÖcker (in Swedish)

127
3
Komfor t





Multimedia i baksätet

Detta multimediasystem ger baksätespassagerarna möjlighet att ansluta en eller två externa enheter (ljud- eller
videospelare, spelkonsol, DVD-spelare etc.).
Ljudet skickas trådlöst med Bluetooth® till ®
två hörlurar, medan bilden visas på de båda
7-tums videoskärmarna, som är integrerade påbaksidan av framsätenas nackstöd.
Beskrivning

Det här systemet kan bara användas när motorn är igång.
P
aketet omfattar:
- en anslutnings- och reglagepanel baktill på
mittkonsolen,
- två 7-tums videoskärmar inte
grerade i de
främre nackstöden (med skyddsfodral),
- två trådlösa hörlurar med Bluetooth ochladdningsbart batteri,
- en 12 V-laddare med två utgångar för att båda hörlurarna ska kunna laddassamtidigt,
1
. Strömbrytare 2.Videoingång AV1 (gult RCA-uttag)3.Stereo-ljudingångar A (rött och vitt RCA-uttag) 4.Videoingång AV2 (gult RCA-uttag)5.Stereo-ljudingångar B (rött och vitt RCA-uttag)
6. Val av visning på vänster videoskärm (AV1 eller AV2)7.Val av visning på höger videoskärm (AV1 eller AV2)8.
Anslutningsindikeringar för Bluetooth-hörlurarna (blåa)

128
Komfor t
1. Skärmens strömbrytare2.
Knappar för inställning av visningen


Varje h
örlur har en strömbrytare, en
anslutningsindikering (blå) och enkanalväljare (A eller B).
) Med motorn i gång ansluter du ditt externa system till RCA-anslutningarna (t.ex.
AV1 till vänster).) Tryck på strömbrytaren på reglagepanelen.Indikeringen och AV1-indikeringarna tänds.)
Tryck länge på strömbrytaren. Dess
indikering blinkar med blått sken.) Tryck länge på strömbrytaren på
reglagepanelen. Parkopplingen
med hörluren är slutförd när de blåaindikeringarna på hörluren lyser med fastsken.) Upprepa åtgärden för den andra hörluren.)
Tryck på skärmens strömbrytare om du har en videokälla. )
Starta uppspelningen i din externa spelare.


Funk tion


Det går att ansluta en tredjeBluetooth-hörlur till multimediasystemet(medföljer ej).


När passagerarsätet står i bordsläge rekommenderar vi att du skyddar skärmen med ett av de medföljande skyddsfodralen.
Dessa fodral kan också användas för att dölja skärmarna.
)Du kan när som helst byta videokälla (medknapparna 6eller 7
på reglagepanelen:
indikeringen för den valda källan tänds) ochäven ljudkanalen (med hjälp av väljaren påhörluren).

129
3
Komfor t

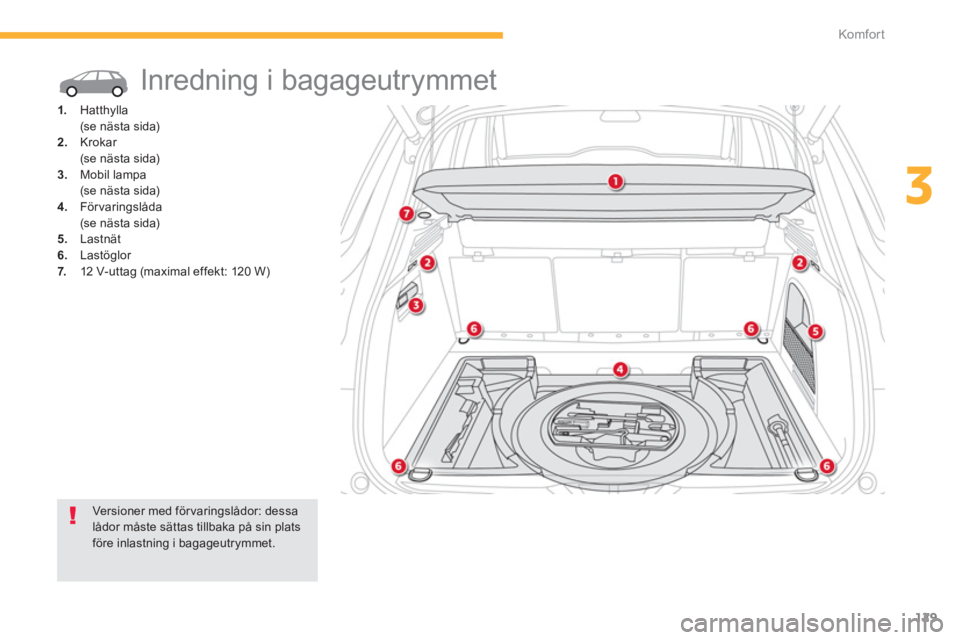

Inredning i bagageutrymmet
1.
Hatthylla
(se nästa sida) 2.Krokar
(se nästa sida) 3.Mobil lampa
(se nästa sida) 4. För varingslåda
(se nästa sida)
5. Lastnät
6.Lastöglor
7. 12 V- ut t ag (maximal effekt: 120 W)


Versioner med för varingslådor: dessalådor måste sättas tillbaka på sin plats före inlastning i bagageutrymmet.

130
Komfor t

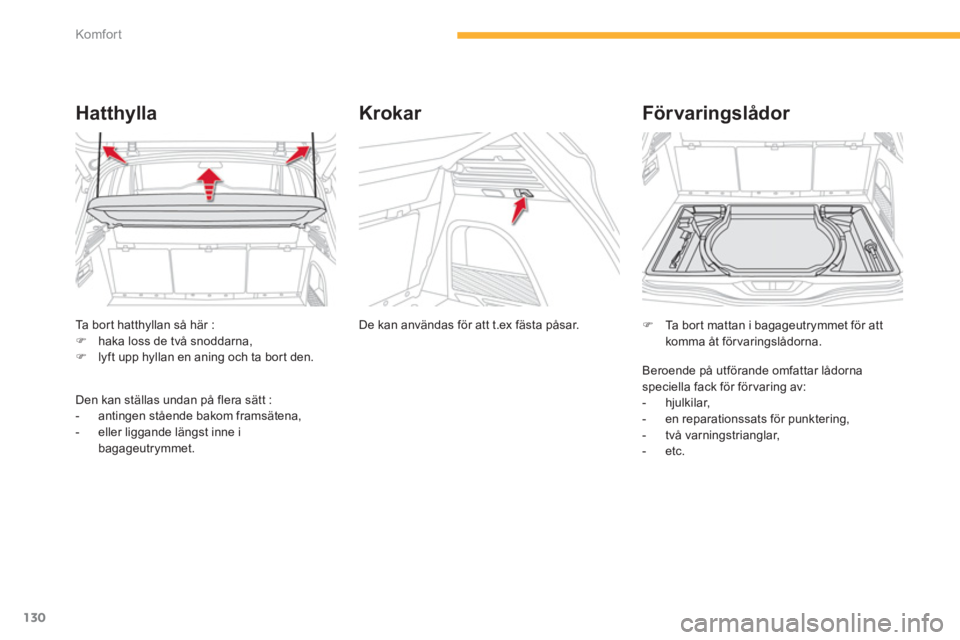

Ta bor t hatthyllan så här : )haka loss de två snoddarna, )lyft upp hyllan en aning och ta bort den.
Hatthylla
Den kan ställas undan på flera sätt :
- antingen stående bakom framsätena,
- eller liggande längst inne i bagageutrymmet.
De kan användas för att t.ex fästa påsar.
Krokar
)Ta bor t mattan i bagageutrymmet för att
komma åt för varingslådorna.
För varingslådor
Beroende på utförande omfattar lådornaspeciella fack för för varing av:


- hjulkilar,

- en reparationssats för punktering,

- två varningstrianglar,

- etc.

131
3
Komfor t

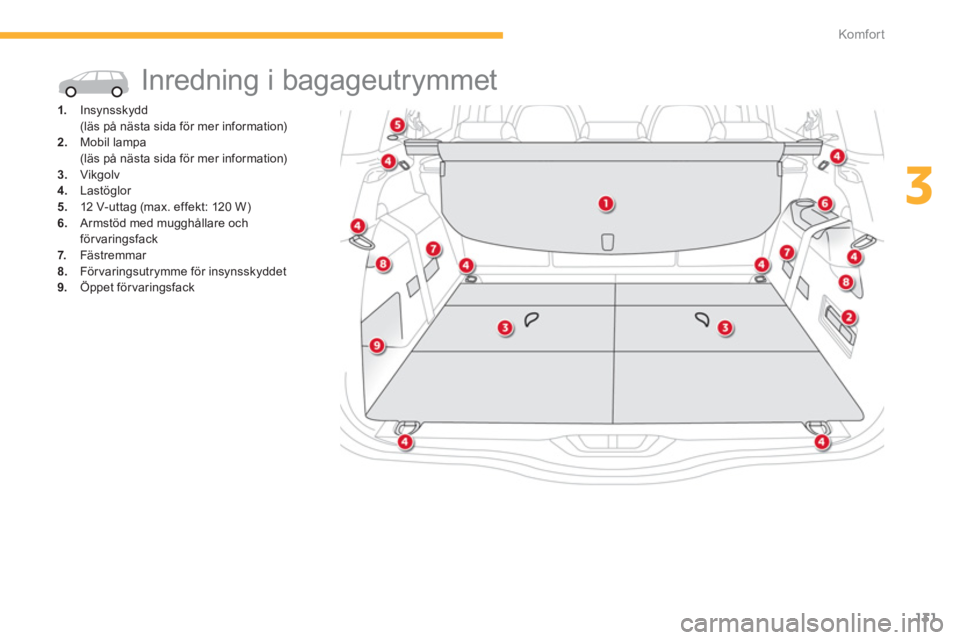

Inredning i bagageutrymmet
1.
Insynsskydd
(läs på nästa sida för mer information) 2.Mobil lampa
(läs på nästa sida för mer information) 3.Vikgolv 4. Lastöglor
5. 12 V- ut t ag (max. effekt: 120 W)
6.Armstöd med mugghållare och
förvaringsfack
7. Fästremmar 8.För varingsutrymme för insynsskyddet9.
Öppet förvaringsfack

132
Komfor t

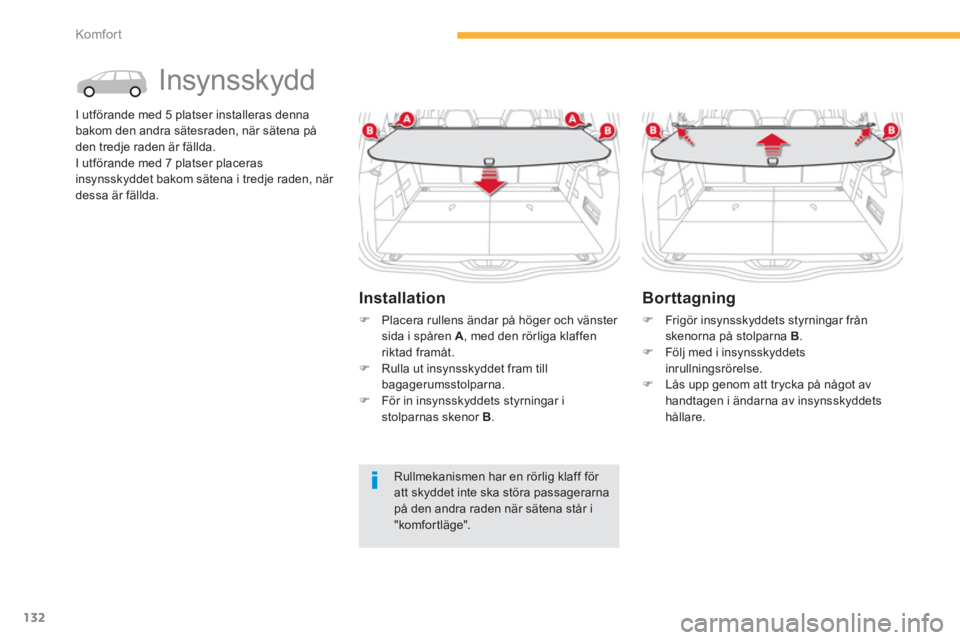

Insynsskydd
I utförande med 5 platser installeras denna
bakom den andra sätesraden, när sätena på
den tred
je raden är fällda.
I utförande med 7 platser placeras
ins
ynsskyddet bakom sätena i tredje raden, när dessa är fällda.
Installation
)
Placera rullens ändar på höger och vänster sida i spåren A, med den rörliga klaffen
riktad framåt. ) Rulla ut insynsskyddet fram till
bagagerumsstolparna.) För in insynsskyddets styrningar i stolparnas skenor B.

Borttagning
)Frigör insynsskyddets styrningar frånskenorna på stolparna B.)Följ med i insynsskyddets
inrullningsrörelse. )Lås upp genom att trycka på något av handtagen i ändarna av insynsskyddets hållare.
Rullmekanismen har en rörlig klaff för att skyddet inte ska störa passagerarnapå den andra raden när sätena står i "komfortläge".

133
3
Komfor t

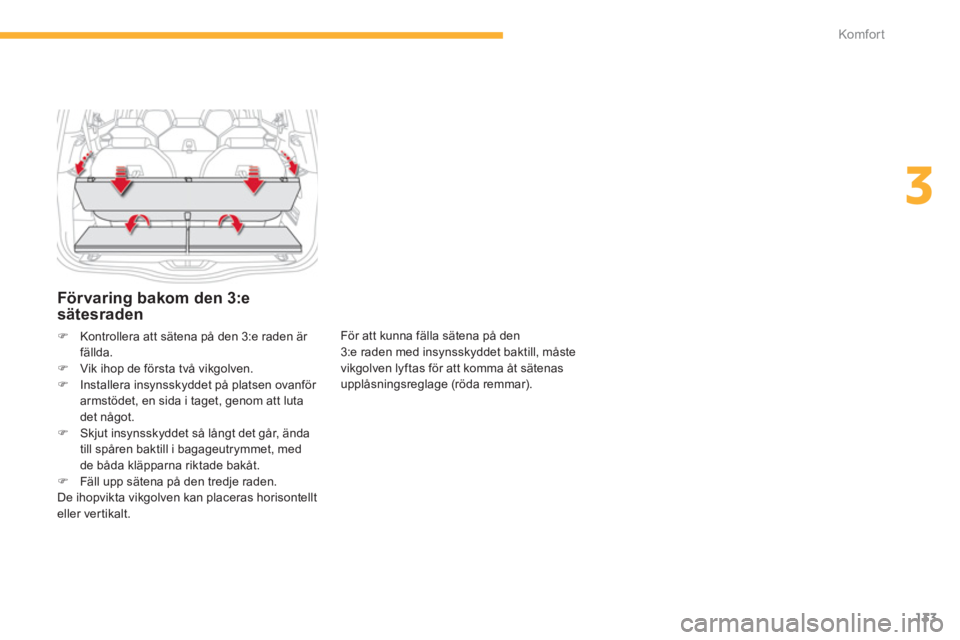

Förvaring bakom den 3:e

sätesraden
För att kunna fälla sätena på den3:e
raden med insynsskyddet baktill, måste
vikgolven lyftas för att komma åt sätenas upplåsningsreglage (röda remmar).
)Kontrollera att sätena på den 3:e
raden är fällda.)Vik ihop de första två vikgolven.)Installera insynsskyddet på platsen ovanför armstödet, en sida i taget, genom att luta
det något.)Skjut insynsskyddet så långt det går, ända
till spåren baktill i bagageutrymmet, med
de båda kläpparna riktade bakåt. )Fäll upp sätena på den tredje raden.
De ihopvikta vikgolven kan placeras horisontellt eller vertikalt.

134
Komfor t
Mobil lampa
Den mobila belysningen är integrerad i
bagageutrymmets vägg och kan användas antingen
som belysning i bagageutrymmet eller som ficklampa.
Funktion
Lampan drivs med batterier av typen NiMH.
Den har en belysningstid på cirka 45 minuter
och laddas upp under färd.

Användning
)Ta ut lampan från sin plats genom att dra i
framänden. )Tryck på strömbrytaren som finns på
baksidan, för att tända eller släcka den. )Fäll ut fästet som finns på baksidan för att sätta fast eller höja upp lampan, tillexempel vid hjulbyte.


Förvaring
)Sätt tillbaka lampan på sin plats med bakänden först.
Den kommer då att släckas automatiskt om
du har glömt att släcka den.
Om den inte sätts i ordentligt finns det risk för att den inte laddas upp och inte tänds när du öppnar bagageluckan.
Var noga med att vända de laddningsbara batterierna rätt när du sätter i dem.Byt aldrig ut de laddningsbara batterierna mot batterier som inte kan laddas.
