2014 CITROEN C4 SPACETOURER InstruktionsbÖcker (in Swedish)

103
3
Komfor t








Inställning av ratten
)
Med bilen stillastående
, dra i reglaget för
att låsa upp ratten.
) Ställ in rattens höjd och djup för att
anpassa körpositionen.) Tryck på reglaget för att låsa rattläget.
Av säkerhetsskäl måste dessa manövrer utföras med bilen stillastående.
Spegel för övervakning av
barn
En spegel för övervakning av barnen finns placerad ovanför den invändiga backspegeln. Med den kan man över vaka passagerarna bak i fordonet eller underlätta samtal mellanpassagerarna fram och bak, utan att ändra
backspegelns inställning och utan att vända
si
g om. Den kan också fällas för att undvika bländning.

104
Komfor t








Vent ilat ion
Luften som cirkulerar i kupén är filtrerad
och kommer antingen utifrån genom gallret
nedanför vindrutan eller inifrån genomåtercirkulation av kupéluften.
Luftcirkulation
Luften följer olika vägar beroende på vilken
inställning föraren väljer:
- direkt in i kupén (friskluftsintag)
- genom ett värmesystem (värme)
- genom ett kylsystem (luftkonditionering)


Manöverpanel
Reglagen i systemet kan nås via menyn
"Klimatanläggning " på pekskärmen A .
Funktionerna för borttagning av is och imma på vindrutan och bakrutan sitter till vänster påpekskärmen.
1.Defrostermunstycken mot vindrutan. 2.
Defrostermunstycken mot främre fastasidorutorna
.3.
Defrostermunstycken mot de främre
sidorutorna

.
Stängningsbara och riktbara sidomunstycken.
4. Ventilationsmunstycken i mitten som kanstängas och ställas in.
5. Luftutblås i benutrymmena fram .
6.Sidomunstycken på 2:a raden.
7
. Luftutblås i benutrymmena på 2:a raden.8.Solgivare.



Luftspridning

105
3
Komfor t
Följ nedanstående regler för användning och underhåll, för att dessa system ska fungeraeffektivt:)
Täpp inte till de utvändiga luftintagsgallren under vindrutan eller de invändiga
luftmunstyckena, ventilerna och luftutblåsen samt frånluftsöppningen i bagageutrymmet, eftersom det kan förhindra en jämn luftfördelning i kupén.)
Täck inte över ljussensorn som finns på instrumentbrädan. Den används för reglering av den automatiska luftkonditioneringen.)
Aktivera luftkonditioneringen i minst 5 till 10 minuter en eller två gånger per månad, för att hålla systemet i fullgott skick. )
Kontrollera att kupéfiltret alltid är i gott skick och byt filterinsatserna regelbundet. Vi rekommenderar användning av ett kombinerat kupéfilter. Tack vare dess specifika egenskaper renas andningsluften i bilen och du får en fräschare kupé (minskning avallergiska symptom, dålig lukt och feta beläggningar). )
För att luftkonditioneringssystemet ska fungera väl rekommenderar vi även att du låter kontrollera det enligt rekommendationerna i serviceboken. )
Om systemet inte producerar någon kyla ska du koppla ur det och kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad.












Råd om ventilation och luftkonditionering


Tveka inte att vädra ur kupén en stund, om temperaturen i kupén är mycket högnär bilen stått parkerad länge i solen.
Ställ luftflödesreglaget i ett läge somgaranterar en god luftväxling i kupén.
Luftkonditioneringssystemet innehåller inte klor och innebär inget hot mot
ozonskiktet.

Kondensationen som skapas avluftkonditioneringen gör att det rinner ut lite vatten under bilen då den står stilla,vilket är helt normalt.

Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög lufttemperatur kan du genom att stänga av luftkonditioneringen vinna en del motoreffekt och därmed förbättra bilens dragkapacitet.



Stop & Start-systemet

Systemen för värme ochluftkonditionering fungerar endast då motorn är i gång. Du kan tillfälligtinaktivera funktionen Stop & Start (se motsvarande avsnitt) för att behållaönskad komforttemperatur i kupén.

106
Komfor t

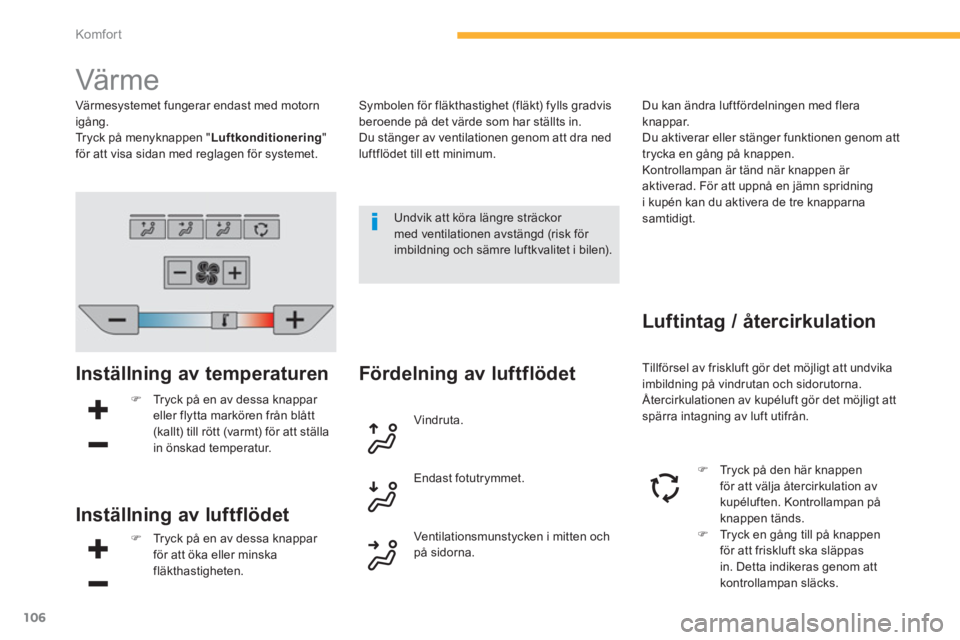

Vär me
Inställning av temperaturen
)
Tryck på en av dessa knappar eller flytta markören från blått(kallt) till rött (varmt) för att ställain önskad temperatur.

Inställning av luftflödet
)
Tryck på en av dessa knappar för att öka eller minskafläkthastigheten.


Fördelning av luftflödetTillförsel av friskluft gör det möjligt att undvika
imbildning på vindrutan och sidorutorna.
Återcirkulationen av kupéluft gör det möjligt att spärra intagning av luft utifrån. Vindruta.
Endast fotutr
ymmet.
Ventilationsmunst
ycken i mitten och på sidorna. Du kan ändra luftfördelnin
gen med flera
knappar.
Du aktiverar eller stän
ger funktionen genom att
trycka en gång på knappen.

Kontrollampan är tänd när knappen är
aktiverad. För att uppnå en jämn spridningi kupén kan du aktivera de tre knapparna samtidigt.

Luftintag / återcirkulation
)
Tryck på den här knappen
för att välja återcirkulation av kupéluften. Kontrollampan på knappen tänds.) Tryck en gång till på knappen
för att friskluft ska släppas
in. Detta indikeras genom att kontrollampan släcks.
Undvik att köra längre sträckor med ventilationen avstängd (risk för imbildning och sämre luftkvalitet i bilen). Värmes
ystemet fungerar endast med motorn
igång.
Tryck på menyknappen "Luftkonditionering"för att visa sidan med reglagen för systemet.
Symbolen för fläkthastighet (fläkt) fylls gradvis beroende på det värde som har ställts in.
Du stänger av ventilationen genom att dra ned luftflödet till ett minimum.

107
3
Komfor t
Manuell tvåzons temperaturreglerad luftkonditionering
Den manuella luftkonditioneringen kan
användas när motorn i gång.
Temperaturen på den luft som kommer ur
ventilationsmunst
yckena regleras av systemet med hänsyn till temperaturen i kupén och den inställda temperaturen.
Tryck på menyknappen " Luftkonditionering"för att visa sidan med inställningar för systemet.
Inställning av temperaturen
)
Tryck på en av knapparna för
att minska (blått) eller öka (rött)värdet.


Inställning av luftflödet
Tryck på en av dessa knappar för att
öka eller minska fläkthastigheten. Både föraren och frampassa
geraren kan ställa in temperaturen.
Det an
givna värdet motsvarar en komfortnivå
och inte en temperatur i grader eller fahrenheit (beroende vilken enhet som valts).
En inställning kring 21 ger optimal komfort.
Vanligtvis ger en inställning mellan 18 och 24 lämplig temperatur.
Skillnaden i inställning mellan vänster / höger
bör inte överstiga 3.
Symbolen för luftflöde (fläkt) fylls gradvis
beroende på det värde som har ställts in.

Du stänger av ventilationen genom att dra nedluftflödet till ett minimum.

Undvik att köra längre sträckor med ventilationen avstängd (risk för imbildning och sämre luftkvalitet i bilen).

108
Komfor t

Luftintag / återcirkulation
av kupéluft

Friskluf tsintaget gör att du undviker imma på
vin
drutan och sidorutorna.
Återcirkulationen av kupéluft kan användas för
att hindra intag av dålig lukt och avgaser.
)Tryck på den här knappen för att återcirkulera kupéluften.Knappens kontrollampa tänds.)Tryck en gång till på knappen
för att öppna friskluftsintaget.
Det indikeras genom att
kontrollampan släcks.
Lu
ftkonditioneringen är avsedd att
fungera effektivt under alla årstider,
med rutorna st
ängda.
Starta och stänga av
luftkonditioneringen

Sätta på

Stän
ga av
Luftkonditioneringen fungerar inte n
ä
r flä
kten är avstängd
.
)
Tryck på den här knappen, den
tillhörande kontrollampan tänds.



Undvik att återcirkulera kupéluften för länge (risk för imbildning och sämreluftkvalitet i bilen).

Denna funktion används för att snabbare och vid enstaka tillfällen erhålla varm eller kall luft.
Den ger dig möjlighet:


- att sänka temperaturen i kupén på
sommaren,

- att göra avimningen mer effektiv på vintern,
vid temperaturer över 3
°C.
) Tryck åter på knappen, den
tillhörande kontrollampan släcks.
Inställning av
luftfördelningen
Dessa knappar används för att sprida luft
i kupén genom en kombination av flera
luftutblås.
Vin
druta.
Lu
ftfördelningen kan justeras med flera
knappar: när kontrollampan tänds anger det att
luft strömmar i den angivna riktningen, när den
släcks anger det att ingen luft strömmar i denangivna riktningen.
För att uppnå en jämn spridning i kupén kan duaktivera de tre knapparna samtidigt.
Endast benutrymmet.
Ventilationsmunst
ycken i mitten och
på sidorna.

109
3
Komfor t




















Automatisk tvåzons luftkonditionering

Denna luftkonditionering kan användas när motorn är igång, men du har tillgång till
ventilationsfunktionen och dess inställningar med tändningen tillslagen.
När luftkonditioneringen är aktiverad regleras temperaturen, luftflödet och luftfördelningen i kupén automatiskt.
Tryck på knappen i menyn "Luftkonditionering
" för att visa sidan med AC-reglage.


Inställning av temperatur
1.
Automatiskt läge.2.Temperaturinställning på förarsidan. 3.Temperaturinställning på passagerarsidan. Föraren och
frampassageraren kan ställa in
temperaturen var
för sig.
)Tryck på någon av dessa
knappar för att öka värdet.
)Tryck på någon av dessa
knappar för att minska
v
ärdet.

V
ärdet motsvarar en komfortnivå och inte en exakt temperatur.


Vi rekommenderar att du undviker skillnader i
inställningen på vänster / höger sida som överstiger 3.


Beroende på vilket grafiktema som valts visas inställningssidan på olika sätt:
4.
Till-/frånslag av luftkonditioneringen.
5. Inställning av luftfördelningen. 6.
Inställning av luftflödet.7.
Friskluf tsintag / återcirkulation.

110
Komfor t

För att undvika en för kraftig spridning av kalluft vid kall väderlek och med kallmotor, ökar luftflödet gradvis tills det inställda komfortvärdet har nåtts. Om temperaturen i kupén är mycketkallare eller varmare än det inställdakomfortvärdet när du stiger in i bilen, fungerar det inte att ändra det visade värdet för att snabbare nå den önskade nivån. Systemet utjämnar automatiskttemperaturskillnaden så for t det går.

Dessa olika
funktionstyper är bara tillgängliga
tillsammans med AUT
O-läget. När AUTO-läget
kopplas ur for tsätter dock indikeringslampan för
den senast valda funktionstypen att lysa.
Att ändra funktionstyp innebär inte att AUTO-
läget aktiveras på nytt om det är urkopplat. När indikeringslampan på knappen är tändfungerar luftkonditioneringen automatiskt. Beroende på vilken komfortnivå du har valt styr systemet temperaturen, luftflödet och
luftfördelningen i kupén på ett optimalt sätt.
Det
går att variera intensiteten i detautomatiska komfortprogrammet genom att
välja någon av funktionstyperna på undersidansom visas i menyn " Luftkonditionering".
) Tryck på knappen "AUTO"för att koppla in eller ur luftkonditioneringensautomatiska funktioner.
Automatiskt
komfor tpro
gram
Tryck på knappen som motsvarar den önskade
funktionstypen för att ändra den aktuella inställningen som indikeras av den tända gröna lampan:
"Soft": ger en optimal mjuk funktionmed begränsat luftflöde och tyst drift.
"Normal":
ger den bästa
kompromissen mellan värmekomfort
och tyst drift (förvald funktion).
"Fast":
ger en dynamisk och effektiv
luftspridning.
