Praktisk information

*
Beroende på version.
Ta fram reservhjulet

Reservhjulet hålls fast av ett vinschsystemunder bilen.












Reservhjulets placering *

)
Frigör hjulet med dess verktygslåda, från bilens bakparti. )
Ta ut kroken med dess anslutningsstycke
för att få loss hjulet och lådan, som bilden
visar. ) Ta bor t hjulet för att komma åt
verktygslådan.
) Vik ihop vikgolvet och sätt den tredjeradens vänstra säte på plats (om din bil har ett sådant).)
Lyft den förstansade mattkanten för att
frigöra muttern på vinschen som håller reservhjulet. ) Med hjälp av förlängningen 6som
monteras på fälgnyckeln 1ska du "skruva
in" muttern för att rulla ut vinschens vajer,
tills reser vhjulet vilar platt mot marken. Rulla ut den längd som behövs för att tafram hjulet.

Under bilen får enbar t smala"nödreservhjul" placeras.

272
Praktisk information
Det punkterade hjulet kan inte sättas fast under bilen. Det skaplaceras i bagageutrymmet. Använd ett skyddsöverdrag för att skyddabagageutrymmet.
)Tryck på tungan och skjut verktygslådans lock till mitten och ta bort det för att kommaåt de övriga verktygen (domkraften och
verktyget för borttagning av hjulbultarnas
dekorkåpor på lättmetallfälgar).



Sätta tillbaka reservhjulet
)Placera verktygen i lådan och stäng locket.)Placera verktygslådan på marken.


Lägga tillbaka verktygen
)
Lägg tillbaka verktygen i lådan och placera lådan i bilens bagageutrymme.)
Rulla upp vinschen genom att vrida fälgnyckeln medurs: när vajern är helt
inrullad ska inget motstånd kännas. ) Lägg tillbaka de övriga verktygen i sinaförvaringsfack i bagageutrymmet.

273
7
Praktisk information

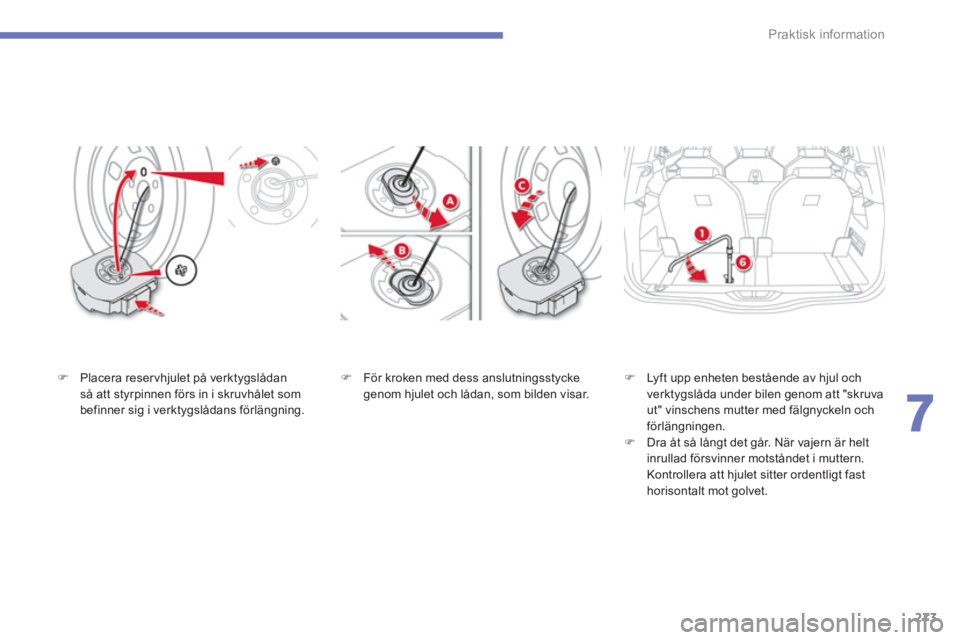

) För kroken med dess anslutningsstycke genom hjulet och lådan, som bilden visar.)
Lyft upp enheten bestående av hjul och
verktygslåda under bilen genom att "skruva
ut" vinschens mutter med fälgnyckeln och
förlängningen.
) Dra åt så långt det går. När vajern är helt
inrullad försvinner motståndet i muttern.
Kontrollera att hjulet sitter ordentligt fasthorisontalt mot golvet.


)Placera reser vhjulet på verktygslådanså att styrpinnen förs in i skruvhålet som
befinner sig i verktygslådans förlängning.

274
Praktisk information

Parkera bilen

Parkera bilen på ett sådant sätt att du inte stör trafiken, på vågrät och stadigmark där det inte är halt.
Dra åt parkeringsbromsen, om denna
inte programmerats för automatiskåtdragning. Slå av tändningen och lägg i ettans växel * så att hjulen låser sig.
Kontrollera att kontrollampan för bromssystemet och kontrollampan Ppå parkeringsbromsen tänds.
Öka säkerheten genom att placera enhjulkil mot hjulet på motsatt sida om detpunkterade hjulet.
Kontrollera att ingen befinner sig i bilen.
Kryp aldrig in under en bil som är upplyft med hjälp av en domkraft; använd en pallbock.




Lista över arbetsmoment
*

Läge R
i bilar med EGS-växellåda eller Pibilar med automatlåda.
)
Ta bort dekorkåpan på samtliga hjulbultar med hjälp av verktyg 4 (beroende på utrustning).)
Montera hylsan 5
på fälgnyckeln 1för att lossa den låsbara hjulbulten (beroende på utrustning). )
Övriga bultar ska bara lossas (högst ett kvarts varv) med fälgnyckeln 1
.

275
7
Praktisk information
)Placera domkraften 3 i kontakt med denav de två främre punkterna A
eller B
på
underredet som är närmast det hjul som ska bytas.
) Veva ut domkraften 3 ända tills den är
i kontakt med marken. Kontrollera att
domkraftens underdel befinner sig lodrätt
mot den använda punkten A eller B
.
)
Höj bilen så att du uppnår ett tillräckligt mellanrum mellan hjulet och marken
för att utan svårighet kunna placera in
reservhjulet (som inte är punkterat).) Ta bor t hjulbultarna och för vara dem på en
ren plats.
) Ta loss hjulet.

276
Praktisk information
Montering av ett hjul
Montering av nödreservhjul
Om din bil är utrustad medlättmetallfälgar kommer du att märkaatt brickorna inte kommer i kontakt med nödreservhjulet, när du drar åt bultarna
vid återmonteringen. Hjulet hålls fast genom att varje bult är konisk.

Lista över arbetsmoment
)Sätt hjulet på plats på navet.)Skruva fast bultarna för hand så långt detgår. )Dra åt den låsbara hjulbulten en aningmed fälgnyckeln 1
utrustad med hylsan
5(beroende på utrustning).)Dra åt övriga bultar en aning med enbar tfälgnyckeln 1 (utan hylsa).
Efter ett hjulbyte
För att kunna placera det punkteradedäcket i bagageutrymmet (inte pånödreservhjulets plats) ska du först ta bort mittskyddet. Om du använder nödreservhjulet är högsta tillåtna hastighet 80 km/tim. Kontrollera åtdragningen av reservhjulets bultar och dess tryck påen CITROËN-verkstad eller en annan kvalificerad verkstad. Reparera det punkterade hjulet ochmontera genast tillbaka det på bilen.

277
7
Praktisk information
)Sänk åter bilen helt ned på marken.)Fäll ihop domkraften 3 och ta bort den.)
Dra åt den låsbara hjulbulten helt medfälgnyckeln 1
utrustad med hylsan
5 (beroende på utrustning). )
Dra åt övriga bultar helt med enbart
fälgnyckeln 1 (utan hylsa). ) Montera tillbaka skyddskåporna på var och en av bultarna (beroende på utrustning). )
Sätt tillbaka verktygen i lådan.


Däcktrycket anges på denna dekal.

278
Praktisk information
Dimensioner på originaldäck Tekniska data för snökedjor
2
05/60 R16
Maximal länkstorlek är : 9 mm
205/55 R17
22
5/45 R18Enbart THULEmodell K-Summit
K34
Vänd di
g till din CITROËN-verkstad eller en annan kvalificerad verkstad om du vill ha mer
information om snökedjor. Anv
änd enbar t kedjor som är konstruerade
för att monteras på den däcktyp som din bil är utrustad med:




Snökedjor
På vintern förbättrar snökedjorna bilens framdrivning och egenskaperna vid inbromsning.


Snökedjorna får endast monteras på framhjulen. De får inte monteras pånödreservhjul.


Råd vid montering
)Om du måste montera snökedjorna under resan ska du stanna bilen på plan mark vid sidan av vägen.)Dra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra
bilen från att glida.)Montera kedjorna enligt tillverkarens
instruktioner. )Starta långsamt och kör en liten bit, utanatt överskrida 50 km/tim. )Stanna bilen och kontrollera att kedjorna är korrekt sträckta.

Vi ber dig följa de specifika bestämmelser som gäller i varje land vid användning av snökedjornaoch respektera den högsta tillåtnahastigheten.


Undvik att köra på snöfria vägar för att
inte skada dina däck eller vägbanan. Du rekommenderas att träna på attmontera snökedjorna före avresan,på plan och torr mark. Om din bil är utrustad med lättmetallfälgar ska du kontrollera att ingen del av kedjan eller fästanordningarna kommer i kontakt med fälgen.
