2014 CITROEN C4 SPACETOURER InstruktionsbÖcker (in Swedish)

295
7
Praktisk information




12 V-batteri
Batteriet sitter under motorhuven.
Gör så här för att komma åt pluspolen (+): )lås först upp motorhuven med det invändiga regaget och sedan med detutvändiga,)lyft upp motorhuven och fäst den med sin
stötta,)lyft på plastskyddet för att komma åtpluspolen (+).
Komma åt batteriet

Tillvägagångssätt för att star ta motorn med hjälp av ett annat batteri eller för att ladda ett urladdat batteri.
Om bilen är försedd med denna dekal (i synnerhet om bilen har Stop & Start) har bilen ett 12-volts blybatteri med specifika egenskaper och specifikationer. Byte eller urkopplingska uteslutande göras på en CITROËN-verkstad eller på en annan kvalificerad verkstad.


Efter återmontering av batteriet kommer Stop & Start-systemet inte att varaaktivt förrän bilen stått stilla en viss tid, som beror på klimatförhållandena ochbatteriets laddning (upp till ca 8 timmar).
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller
batteriet i en annan bil) och star tkablar.
Starta motorn med hjälp av
ett annat batteri
) Anslut den röda kabeln till pluspolen (+)på det urladdade batteriet A
och sedan till
pluspolen (+) på hjälpbatteriet B.)
Anslut den ena änden av den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B(eller till en jordpunkt i bilen
där hjälpbatteriet sitter). ) Anslut den andra änden av den gröna eller den svarta kabeln till jordpunkten Cibilen med det urladdade batteriet (eller påmotorfästet). )
Star ta motorn i bilen där hjälpbatteriet sitter
och låt den gå i några minuter.

Kontrollera först att hjälpbatteriet har en nominell spänning på 12 V och enkapacitet som minst är likvärdig med deturladdade batteriets. Star ta inte motorn genom att ansluta en batteriladdare.
Koppla inte ur pluspolen när motorn är igång.
Före alla ingrepp
Stanna bilen, dra åt parkeringsbromsen, ställ växelspaken i neutralläget ochstäng sedan av tändningen. Kontrollera att alla elektriska utrustningar är avstängda.

296
Praktisk information

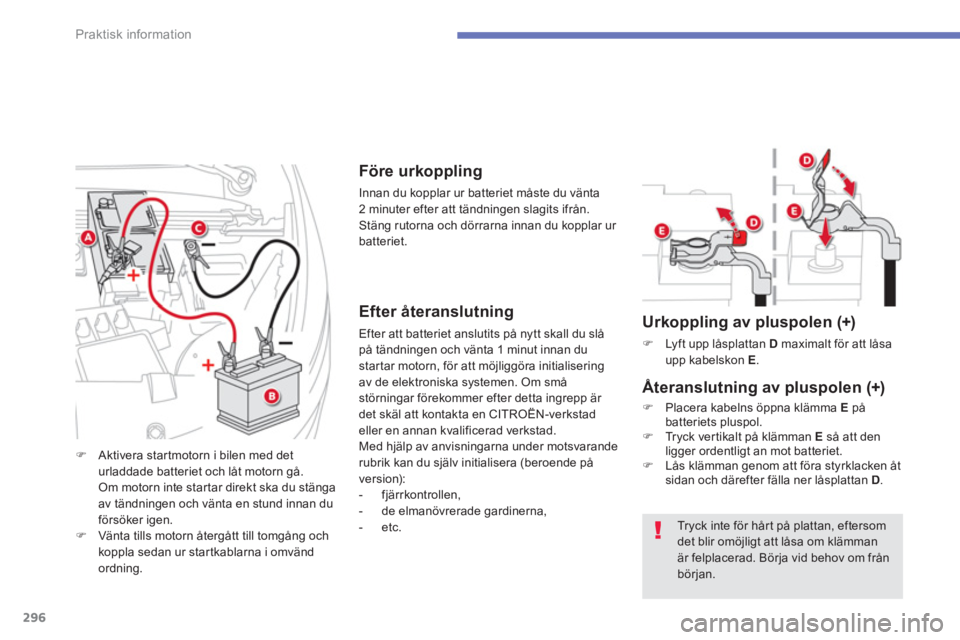

Tryck inte för hårt på plattan, eftersom det blir omöjligt att låsa om klämmanär felplacerad. Börja vid behov om från början.




Urkoppling av pluspolen (+)
)Lyft upp låsplattan D
maximalt för att låsaupp kabelskon E.

Återanslutning av pluspolen (+)
)Placera kabelns öppna klämma E
på
batteriets pluspol.
)Tryck ver tikalt på klämman E så att den
ligger ordentligt an mot batteriet. )Lås klämman genom att föra styrklacken åtsidan och därefter fälla ner låsplattan D.
)Aktivera startmotorn i bilen med deturladdade batteriet och låt motorn gå. Om motorn inte star tar direkt ska du stängaav tändningen och vänta en stund innan du
försöker igen.)Vänta tills motorn återgått till tomgång ochkoppla sedan ur star tkablarna i omvänd
ordning.






Före urkoppling

Innan du kopplar ur batteriet måste du vänta2 minuter efter att tändningen slagits ifrån.

Stäng rutorna och dörrarna innan du kopplar ur batteriet.


Efter återanslutning

Efter att batteriet anslutits på nytt skall du slå
på tändningen och vänta 1 minut innan du
star tar motorn, för att möjliggöra initialisering
av de elektroniska systemen. Om små
störningar förekommer efter detta ingrepp är
det skäl att kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad.
Med hjälp av anvisningarna under motsvaranderubrik kan du själv initialisera (beroende på
version):


- fjärrkontrollen,

- de elmanövrerade gardinerna,

- etc.

297
7
Praktisk information
Batterierna innehåller skadliga ämnen som t.ex. svavelsyra och bly. Batteriet
måste tas om hand i enlighet medgällande bestämmelser och får under inga omständigheter kastas bor t med hushållsavfall. Lämna in småbatterier och bilbatterier till ett godkänt uppsamlingsställe.

Skydda ögon och ansikte innan du hanterar batteriet.
Alla arbeten på batteriet ska genomföras på en plats med godventilation på långt avstånd från öppna lågor eller gnistkällor, för att undvika all risk för explosion eller brand.
Försök inte ladda ett fruset batteri. Detmåste först tinas upp för att undvika eventuell explosionsrisk. Om batteriethar varit fruset ska det kontrollerasinnan det laddas upp på en CITROËN-verkstad eller en annan kvalificeradverkstad som kontrollerar att de interna komponenterna inte har skadats och att höljet inte är sprucket, vilket skulle innebära en risk för läckage av giftig och frätande syra.
Vänd plus och minus rätt och användenbart en 12 V-laddare. Koppla inte ur kabelskorna medanmotorn är i gång.
Ladda inte upp batterier utan att först hakopplat ur kabelskorna. Tvätta händerna när du är klar meddessa åtgärder.

Om bilens batteri inte används under mer än en månad, rekommenderar vi attdu kopplar ur det.
Försök inte star ta motorn genom att skjuta på bilen om den är försedd meden EGS-växellåda eller en automatlåda.
Ladda batteriet med hjälp
av en batteriladdare
)Koppla ur bilens batteri. )Följ de instruktioner som laddarens
tillverkare har lämnat. )Anslut batteriet på nytt. Börja medminuspolen (-).)Kontrollera att klämmorna och kabelskorna är rena. Om de är täckta av sulfat (vitaktigeller grönaktig beläggning), demontera
dem och rengör dem.

Uppladdning av Stop & Start-batterietkräver ingen urkoppling.

298
Praktisk information

Energisparläget avbryts

Funktionerna återaktiveras automatiskt nästa gång bilen används.
) För att kunna använda funktionerna på nyttstartar du motorn och låter den vara i gång:
- mindre än tio minuter, för att kunna
använda systemen i cirka fem minuter,
- mer än tio minuter, för att kunna användadem i cirka trettio minuter.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera en korrekt
laddning av batteriet.
Använd inte den här metoden upprepade gånger, eftersom det kan leda till att batterietladdas ur.
Om batteriet laddas ur går det inte att star tamotorn (se avsnittet "Batteri").









Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i batteriet.
N
är bilen körs kopplas vid behov vissa funktioner bor t, som t.ex. luftkonditioneringen,
uppvärmningen av bakrutan osv.
De bortkopplade funktionerna kopplas automatiskt in igen så for t situationen tillåter detta.







Energisparläge

Bilen ställer sig i energisparläge

Därefter visas ett meddelande om övergång till energisparläge i displayen på instrumenttavlan
och de aktiverade funktionerna övergår till
standbyläge.
Om ett telefonsamtal påbörjas i samma
ögonblick kan det pågå i cirka 10 minuter med bilradions handsfree-utrustning.
S
ystem som styr driftstiden i vissa funktioner
för att garantera att batteriet bibehåller
tillräcklig laddning.
Efter att motorn har stän
gts av kan du fortfarande använda vissa funktioner som t.ex.ljud- och multimediasystem, vindrutetorkare,halvljus, taklampor etc. under en sammanlagd
tid av högst cirka fyr tio minuter.

299
7
Praktisk information

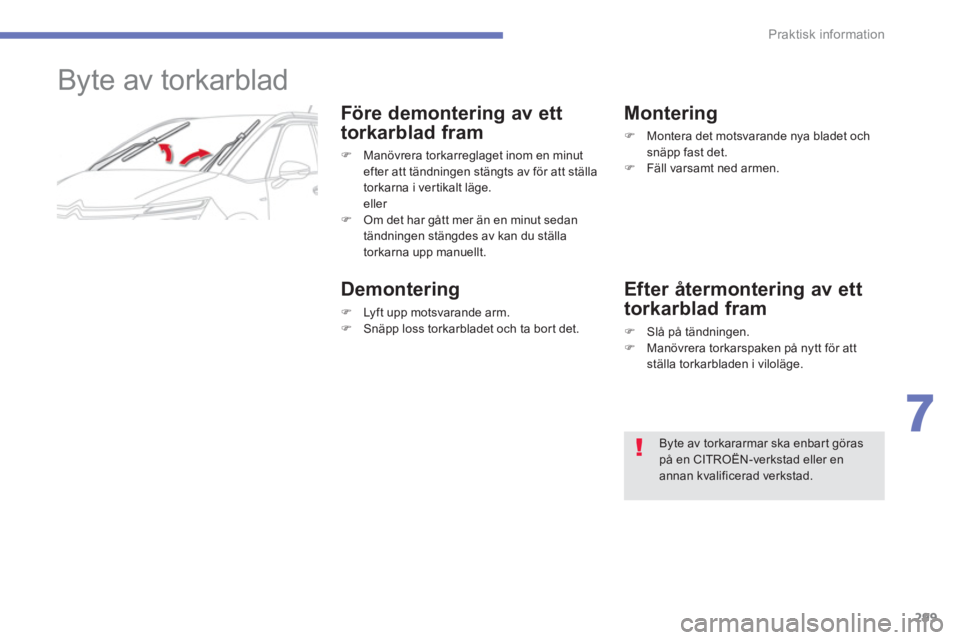

Byte av torkarblad
Före demontering av ett
torkarblad fram
)
Manövrera torkarreglaget inom en minut
efter att tändningen stängts av för att ställa
torkarna i ver tikalt läge. eller )
Om det har gått mer än en minut sedan
tändningen stängdes av kan du ställa
torkarna upp manuellt.
Demontering
)
Lyft upp motsvarande arm. )
Snäpp loss torkarbladet och ta bort det.


Montering
)
Montera det motsvarande nya bladet och snäpp fast det.
)
Fäll varsamt ned armen.



Efter återmontering av ett
torkarblad fram
) Slå på tändningen.)
Manövrera torkarspaken på nytt för att ställa torkarbladen i viloläge.


Byte av torkararmar ska enbar t göras på en CITROËN-verkstad eller enannan kvalificerad verkstad.

300
Praktisk information

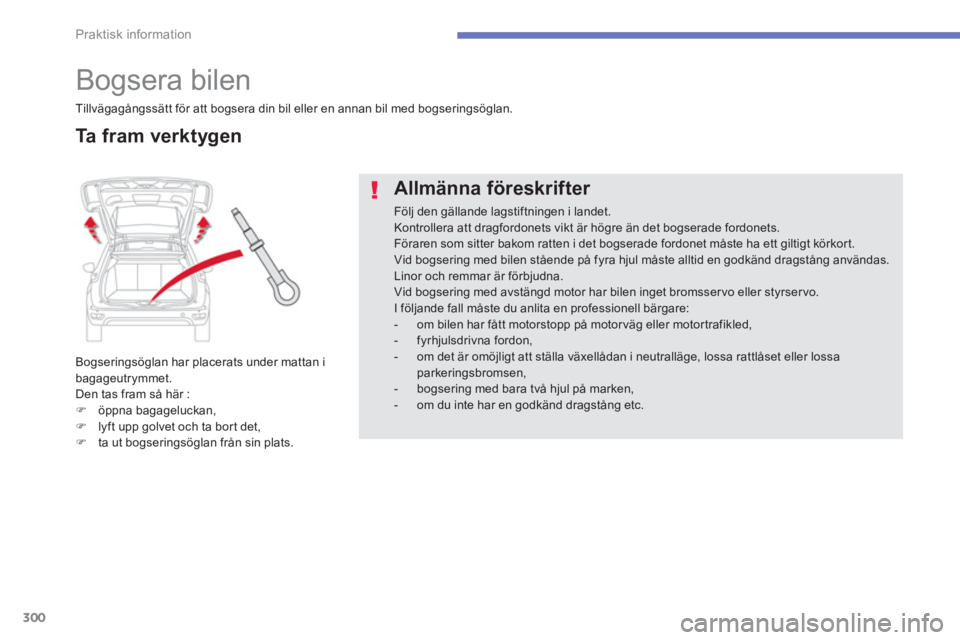

Bogsera bilen
Bogseringsöglan har placerats under mattan i
bagageutrymmet.
Den tas fram så här : )öppna bagageluckan, )lyft upp golvet och ta bort det, )ta ut bogseringsöglan från sin plats.

Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.Kontrollera att dragfordonets vikt är högre än det bogserade fordonets. Föraren som sitter bakom ratten i det bogserade fordonet måste ha ett giltigt körkor t.Vid bogsering med bilen stående på fyra hjul måste alltid en godkänd dragstång användas. Linor och remmar är förbjudna. Vid bogsering med avstängd motor har bilen inget bromsser vo eller styrservo. I följande fall måste du anlita en professionell bärgare: - om bilen har fått motorstopp på motor väg eller motor trafikled,- fyrhjulsdrivna fordon,- om det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller lossaparkeringsbromsen,- bogsering med bara två hjul på marken,- om du inte har en godkänd dragstång etc. Tillvä
gagångssätt för att bogsera din bil eller en annan bil med bogseringsöglan.
Ta f r a m v e r k tygen

301
7
Praktisk information

Bogsering av annat fordon
)
Ta loss locket i den bakre stötfångarengenom att trycka på dess undre del.)
Skruva fast bogseringsöglan helt. )
Montera bogserstången. )
Tänd varningsljusen på båda bilarna.
)
Starta försiktigt och kör långsamt en kor t sträcka.

)Ta loss locket i den främre stötfångarengenom att trycka på dess vänstra sida.)Skruva fast bogseringsöglan helt. )Montera bogserstången.


Bogsering av bilen
)Ställ växelspaken i neutralläge(position N
i bilar med EGS-växellåda eller automatlåda). Om detta inte görs kan vissa komponenter skadas (bromsar, växellåda etc.) och bromsser vot kan vara ur funktion när motorn startaspå nytt.
)
Lossa rattlåset genom att vrida på
tändningsnyckeln ett hack och lossa
parkeringsbromsen.
) Tänd varningsljusen på båda bilarna. )
Starta försiktigt och kör långsamt en kort
sträcka.

302
Praktisk information

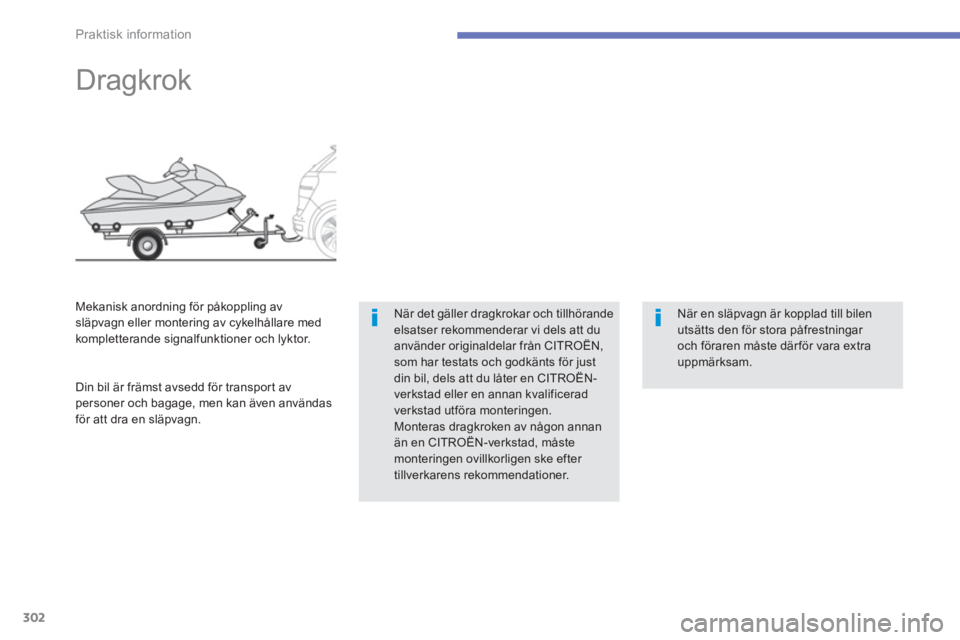

Dragkrok
När det gäller dragkrokar och tillhörande elsatser rekommenderar vi dels att du använder originaldelar från CITROËN, som har testats och godkänts för justdin bil, dels att du låter en CITROËN-verkstad eller en annan kvalificeradverkstad utföra monteringen. Monteras dragkroken av någon annanän en CITROËN-verkstad, måstemonteringen ovillkorligen ske efter tillverkarens rekommendationer. Mekanisk anordnin
g för påkoppling av släpvagn eller montering av cykelhållare med
kompletterande signalfunktioner och lyktor.
Din bil är främst avsedd för transpor t av
personer och bagage, men kan även användas för att dra en släpvagn.
När en släpvagn är kopplad till bilenutsätts den för stora påfrestningar och föraren måste därför vara extra uppmärksam.
