Page 209 of 340
1111
207
C4-2_no_Chap11_info-pratique_ed01-2014

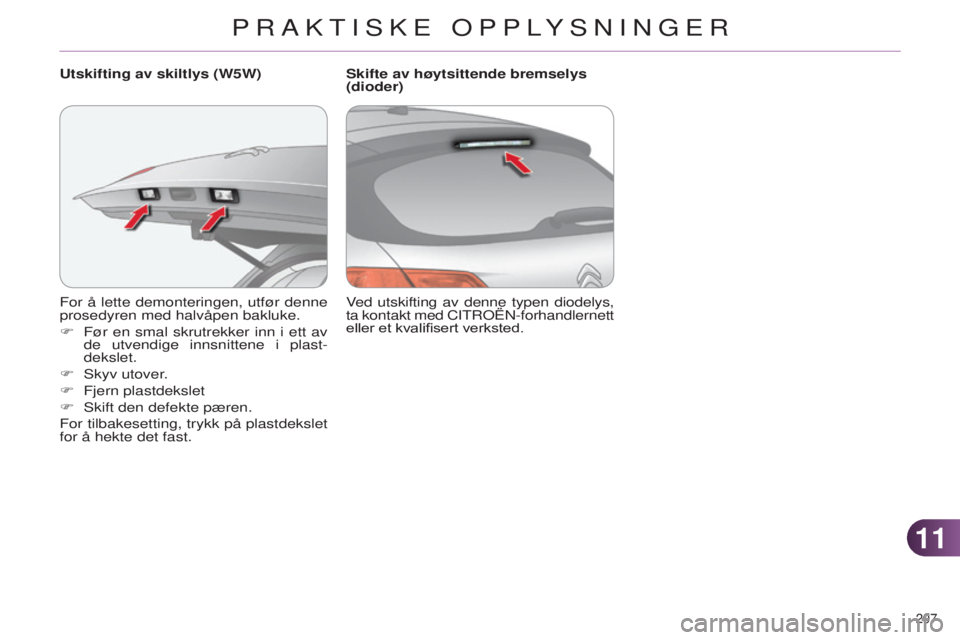

For å lette demonteringen, utfør denne
prosedyren med halvåpen bakluke.
F
Før
en smal skrutrekker inn i ett av
de utvendige innsnittene i plast-
dekslet.
F
s kyv utover.
F
Fjern plastdekslet
F
s kift den defekte pæren.
For tilbakesetting, trykk på plastdekslet
for å hekte det fast. Utskifting av skiltlys (W5W)ved utskifting av denne typen diodelys,
ta kontakt med C i T r OË n -forhandlernett
eller et kvalifisert verksted. Skifte av høytsittende bremselys
(dioder)
PRAKTISKE OPPLYSNINGER
Page 210 of 340

1111
208
C4-2_no_Chap11_info-pratique_ed01-2014
SKIFTE EN SIKRING
T
ilgang til verktøy
Tangen er festet på baksiden av deks-
let til sikringsboksen i dashbordet.
s
lik får du tilgang til den:
F
hekt av av dekslet ved å trekke i
øvre høyre kant, deretter venstre,
F
frigjør dekslet helt og snu det,
F
ta ut holderen på baksiden som tan
-
gen er festet til.
Skifte sikring
Før du skifter sikringen, er det nødvendig:
F
å kjenne årsaken til feilen og å utbe
-
dre den,
F
å slå av alle elektriske forbrukere,
F
å
sette bilen i ro og slå av tennin-
gen,
F
å
finne sikringen som er defekt ved
hjelp av sikringsplasseringer og ta-
beller på de neste sidene. Ikke defekt
Defekt
For å gjøre inngrep på en sikring, er det
påbudt:
F
å
bruke spesialtangen for å ta ut
sikringen og kontrollere tilstanden til
glødetråden,
F
å alltid skifte ut en defekt sikring
med
en sikring med samme styrke
(samme farge); en forskjellig styrke
kan forårsake en funksjonsfeil (ri-
siko for brann).
Hvis feilen oppstår på nytt like etter ut-
skiftingen av sikringen, få kontrollert det
elektriske utstyret hos C
i T r OË n eller
hos et kvalifisert verksted. Installering av elektrisk
tilbehør
Den elektriske kretsen i bilen din
er beregnet på å fungere med
standard- eller ekstrautstyr.
Før du eventuelt installerer
andre utstyr eller elektrisk til-
behør i bilen, kontakt C
i T r OË n -
forhandlernett eller et kvalifisert
verksted.
C
i T r OË n frasier seg ethvert
ansvar for utgifter som skyl-
des installering av tilbehør som
ikke føres eller anbefales av
C
i T r OË n eller som ikke er blitt
installert etter deres anvisninger.
Dette gjelder spesielt når forbru-
ket for alle de ekstra tilkoblede
apparatene overskrider 10
mil-
liampere.
s
kifte av en sikring som ikke står
oppført i oversikten under kan
medføre en alvorlig funksjons-
feil på bilen din. Ta kontakt med
C
i T r OË n -forhandlernett eller et
kvalifisert verksted. Tang
PRAKTISKE OPPLYSNINGER
Page 211 of 340
1111
209
C4-2_no_Chap11_info-pratique_ed01-2014
Sikringer i dashbord
sikringsboksene er plasserte nederst i
dashbordet (på venstre side).
T
ilgang til sikringene
F
se avsnittet "T
ilgang til verktøy". Skjema over sikringer
Boks 1
Sikring nr. Styrke Funksjoner
F8 3
A
s
irene alarm, computer alarm.
F13 10
A
k
ontakt 12 v
.
F14 10
A
k
ontakt 12 v bagasjerom.
F16 3
ABelysning flerfunksjonelt stort oppbevaringsrom,
kartleserlampe bak, belysning hanskerom.
F17 3
ABelysning solskjerm, kartleserlampe foran.
F28 15
ABilradio, bilradio (ettermontert).
F30 20
A
vindusvisker bak.
F32 10
AHi-Fi forsterker.
PRAKTISKE OPPLYSNINGER
Page 212 of 340
1111
210
C4-2_no_Chap11_info-pratique_ed01-2014
Sikring nr. StyrkeFunksjoner
F36 15
A
k
ontakt 12 v bak.
F37 -
i
kke i bruk.
F 38 -
i
kke i bruk.
F39 -
i
kke i bruk.
F40 25
A
k
ontakt 230 v /50 Hz.
Boks 2
PRAKTISKE OPPLYSNINGER
Page 213 of 340
1111
211
C4-2_no_Chap11_info-pratique_ed01-2014
Sikring nr. StyrkeFunksjoner
F19 30
ALiten /
s tor hastighet vindusvisker foran.
F20 15
APumpe vindusvisker foran og bak.
F21 20
APumpe lyktespyler.
F22 15
AHorn.
F23 15
AHøyre fjernlys.
F24 15
A
venstre fjernlys.
F27 5
A
venstre nærlys.
F28 5
AHøyre fjernlys.
Sikringer i motorrom
sikringsboksen er plassert i motorrom-
met, i nærheten av batteriet (venstre
side).
T
ilgang til sikringene
F
Hekt av dekslet.
F
s kift ut sikringen (se tilsvarende av-
snitt).
F
Etter utskifting, lukk dekslet forsvar
-
lig for å garantere at sikringsboksen
er vanntett. Tabell over sikringer
PRAKTISKE OPPLYSNINGER
Page 214 of 340

1111
212
C4-2_no_Chap11_info-pratique_ed01-2014
Dersom batteriet på bilen din er utladet,
kan bilen startes ved hjelp av et annet
batteri (eksternt, eller på en annen bil),
og ved hjelp av startkabler.
Starte ved hjelp av et annet
batteri
B
ATTERI
12
V
Batteriet sitter under motorpanseret.
For tilgang til pol (+):
F
Lås opp panseret med den innven
-
dige betjeningen, deretter med den
utvendige betjeningen,
F
løft
opp panseret, og fest det med
støttestangen,
F
løft
opp plastdekslet for tilgang til
pol (+).
Tilgang til batteriet
når denne etiketten er tilstede,
spesielt med s top & s tart, be-
tyr det bruk av et 12
v
-blybatteri
med
spesiell teknologi og spesi-
fikasjoner, som ved utskifting el-
ler frakobling fordrer et inngrep
utelukkende hos C
i T r OË n -
forhandlernett eller hos et kvali-
fisert verksted.
Fremgangsmåte for å starte motoren
ved hjelp av et annet batteri, eller for å
lade opp et utladet batteri.
Etter tilbakemontering av bat-
teriet, vil ikke s top & s tart være
aktivt før etter at bilen har stått
vedvarende i ro, hvorav varighe-
ten avhenger av de klimatiske
forholdene og ladestanden til
batteriet (inntil ca. 8
timer).k ontroller på forhånd at hjelpe-
batteriet har en nominell spen-
ning på 12
v og en kapasitet
som minst tilsvarer kapasiteten
til det utladede batteriet.
Motoren må ikke startes under
tilkobling av batterilader.
k
oble ikke fra (+) polen når mo-
toren går.
PRAKTISKE OPPLYSNINGER
Page 215 of 340

1111
213
C4-2_no_Chap11_info-pratique_ed01-2014
Tilbakekobling av (+) polen
F
Plasser den åpne klemmen
E til ka-
belen på (+) polen på batteriet.
F
T
rykk loddrett på klemmen E for å
plassere den riktig mot batteriet.
F
Lås
klemmen ved å skyve til side
posisjonstappen og senke platen D.
F
Påvirk starteren på bilen med utla
-
det batteri og la motoren gå.
Dersom motoren ikke starter umid
-
delbart, slå av tenningen og vent i
noen sekunder før du forsøker på
nytt.
F
v
ent til motoren går regelmessig på
tomgang og frakoble deretter kabe
-
lene i motsatt rekkefølge av tilkob-
lingen.
F
s
ett plastdekselet tilbake på (+) po-
len, dersom bilen er utstyrt med et
slikt deksel.
Før frakobling av batteriet
vent i 2
minutter fra tenningen er slått
av til du kobler fra batteriet.
Lukk igjen vinduene og dørene før du
kobler fra batteriet. Frakobling av (+) polen
F
Løft platen
D maksimalt opp for å
frigjøre klemmen E.
Bruk ikke makt når du trykker på
platen, for hvis klemmen er feil
plassert, er låsing ikke mulig.
Begynn på nytt.
F
Fjern plastdekselet fra (+) polen,
dersom bilen er utstyrt med et slikt
deksel.
F
k
oble den røde kabelen til (+) polen
på det utladede batteriet A , og deret-
ter til (+) polen på hjelpebatteriet B .
F
k
oble den ene enden av den grøn-
ne eller sorte kabelen til (-) polen
på hjelpebatteriet B (eller til punk-
tet med jordingsforbindelse på bilen
som brukes til start).
F
k
oble den andre enden av den
grønne eller sorte kabelen til jor-
dingspunktet C på bilen som har
utladet batteri (eller på motorfestet).
F
s
tart motoren på bilen som brukes til
hjelp, og la den gå i noen minutter.
PRAKTISKE OPPLYSNINGER
Page 216 of 340

1111
214
C4-2_no_Chap11_info-pratique_ed01-2014
Lade batteriet med en
batteriladerHvis bilen står lenge i ro (mer
enn én måned) anbefales det å
koble fra batteriet.
Batteriene inneholder skadelige
substanser slik som svovelsyre
og bly. De skal derfor elimineres
i overensstemmelse med gjel-
dende lovgivning, og skal ikke
under noen omstendigheter kas-
tes sammen med husholdnings-
avfall.
Lever brukte batterier til en mil-
jøstasjon.
F
k
oble fra batteriet.
F
Overhold instruksjonene som gis av
fabrikanten for laderen.
F
k
oble tilbake batteriet ved å begyn-
ne med polen (-).
F
k
ontroller at poler og polklemmer
er rene. Hvis de er dekket av sulfat
(grønt eller hvitt belegg) skal de løs-
nes og rengjøres. Før du håndterer batteriet, be-
skytt øyne og ansikt.
a
lle operasjoner på batteriet
skal utføres i et område med ut-
lufting og langt fra åpen flamme
eller gnister for å unngå enhver
risiko for eksplosjon eller brann.
Forsøk ikke å lade et frosset
batteri; det må først tines opp
for å unngå fare for eksplo-
sjon: Hvis batteriet er frosset, få
det undersøkt hos C
i T r OË n -
forhandlernett eller hos et kvalifi-
sert verksted, som vil kontrollere
at de interne komponentene ikke
er blitt skadet og at beholderen
ikke er sprukket. Dette vil ellers
kunne forårsake en lekkasje av
giftig og korroderende syre.
Bytt ikke om på polene og bruk
bare en 12
v
-lader
.
Polklemmene må ikke kobles fra
når motoren går.
Lad ikke opp batteriet uten først
å ha koblet fra polklemmene.
vask hendene dine etter opera
-
sjonen.Reinitialisering etter tilkobling
Etter enhver tilkobling av batteriet, sett
på tenningen og vent i minst ett minutt
før motoren startes, slik at de elektro-
niske systemene reinitialiseres.
ved å gå til korresponderende kapitler
,
må du selv foreta reinitialisering av:
-
de
sekvensielle elektriske vindus-
heisene,
-
dato og klokkeslett,
-
reguleringer av bilradioen
eller navi-
gasjonssystemet.
Kontroller at det ikke finnes feilmeldin-
ger eller varselamper etter at tenningen
er satt på.
Hvis det likevel forekommer små for-
styrrelser etter disse håndteringene, ta
kontakt med C
i T r OË n -forhandlernett
eller et kvalifisert verksted.
visse
funksjonaliteter er ikke
tilgjengelige så lenge batteriet
ikke har nådd en tilstrekkelig la-
destand.
Bilen må ikke skyves for å starte
motoren hvis den har en styrt
girkasse eller en automatisk gir-
kasse.
Med s
top & s tart er det ikke
nødvendig at batteriet frakobles
under lading.
PRAKTISKE OPPLYSNINGER
