2014 CITROEN C3 Manual do condutor (in Portuguese)

11
Informações práticas
159













Substituição das luzes de
estrada


)
Retire a tampa de protecção puxando a
lingueta.

)
Desligue o conector da lâmpada.

)
Afaste as molas para soltar a lâmpada.

)
Retire a lâmpada e substitua-a.
Para voltar a montar, efectue as operações
pela ordem inversa.


Substituição das luzes de
presença


)
Retire a tampa de protecção puxando a
lingueta.

)
Puxe o por ta-lâmpadas, pressionando as
linguetas de ambos os lados.

)
Puxe a lâmpada e substitua-a.
Para a montar, efectue as operações pela
ordem inversa.

Informações práticas
160
Substituição das luzes de mudança de direcção laterais integradas
)Introduza uma chave de fendas no meio daluz de mudança de direcção lateral entre amesma e a base do retrovisor.)Rode a chave de fendas para extrair a luz
de mudança de direcção lateral e retire-a.
)Desligue o conector da luz de mudança de
direcção lateral.
)Substitua o módulo.
Para a montar, efectue as operações pela
ordem inversa.
Para obter o módulo, contacte a rede
CITROËN ou uma oficina qualificada.

Substituição das luzes de nevoeiro

)
Aceda à luz de nevoeiro, passando peloorifício situado sob o pára-choques.)
Desligue o conector do por ta-lâmpadas
preto, pressionando a lingueta na parte
superior.) Retire o porta-lâmpadas, pressionando os
dois fixadores (na par te superior e inferior). ) Substitua o módulo.
Para montar novamente, efectue as operações
pela ordem inversa. Para obter o módulo, contacte a rede
CITROËN ou uma oficina qualificada.
Em caso de dificuldade para a
substituição destas lâmpadas,
também poderá consultar a rede
CITROËN ou uma oficina qualificada.

11
Informações práticas
161
Luzes traseiras
1.Luz de travagem / de presença (P21/5W).2.Luz de mudança de direcção (PY21W âmbar).3. Luz de nevoeiro, lado esquerdo (PR21W
vermelho).Luz de marcha-atrás, lado direito (P21W).
Substituição dos luzes traseiras
As quatro lâmpadas deverão ser substituídas a partir do exterior da mala: )
afaste as quatro linguetas e retire o por ta-
lâmpadas,
) rode a lâmpada um quarto de volta esubstitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Tenha o cuidado de encaixar a luz nas
guias
permanecendo no eixo do veículo.
) abra a mala, )
retire a tampa de acesso no revestimento
lateral correspondente,)
desaparafuse a porca de orelhas defixação da luz, )
desencaixe o conector da luz, )
retire com cuidado a luz, puxando através
do eixo para o exterior,
As lâmpadas de cor âmbar ouvermelha, assim como as luzes de mudança de direcção ou de nevoeiro,deverão ser substituídas por lâmpadas com características e cor idênticas. As luzes, situadas na porta da mala, são elementos artificiais. Têm uma função puramente estética.

Informações práticas
162
de matrícula (W5W)
)Insira uma chave de parafusos num dos
orifícios exteriores da par te transparente.)Empurre para fora para desencaixar.
)Retire a parte transparente.)Retire a lâmpada e substitua-a.



















Substituir a terceira luz de
travagem (4 lâmpadas W5W)



)
Abra a mala. )
Retire os dois obturadores Asituados noAforro. )
Empurre pelo eixo sobre o corpo da luz, efectuando um movimento de alavanca com duas chaves de parafusos para aextrair para o exterior.)
Desligue o conector e, se necessário, o tubodo lava-vidros da luz.)
Rode um quarto de volta o porta-lâmpadascorrespondente à lâmpada com defeito. )
Puxe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.

11
Informações práticas
163

Luz de tecto (1/ W5W)


Luzes de leitura laterais (2/W5W)
Luz
do compartimento de arrumação central (W5W)Luzes da mala (W5W)
Desencaixe a tampa da luz de tecto 1 com umachave de parafusos fina, do lado do comando,para aceder à lâmpada com defeito.

Desencaixe a tampa da luz de leitura
2 em questão com uma chave de parafusos fina, do
lado do comando, para aceder à lâmpada com
defeito.
Desencaixe a caixa empurrando a base pelaparte de trás.
Luz do porta-luvas (W5W)

Desencaixe a luz para aceder à lâmpada. Desencaixe a luz para aceder à lâmpada.

Informações práticas
164




















Substituição de um fusível
A pinça de extracção e os alojamentos
dedicados aos fusíveis de substituição encontram-se instalados na parte de trás da
tampa da caixa de fusíveis do painel de bordo.
P
ara aceder: )Desencaixe a tampa puxando a par te lateral, )Retire totalmente a tampa, )Retire a pinça.

Substituição de um fusível

Antes de substituir um fusível, é necessário conhecer a causa da avaria e solucioná-la. )
Identifique o fusível avariado obser vando oestado do respectivo filamento.
)
Utilize a pinça especial para extrair ofusível do respectivo alojamento.)
Substitua sempre o fusível avariado por um
novo de intensidade equivalente.) Ver ifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na par te de cima e as tabelas
apresentadas em se
guida. Correct
oIncorrecto
A CITROËN declina qualquer responsabilidade por custos associados à reparação do veículo ou avarias resultantes da instalação de acessórios auxiliares não fornecidos, não recomendados pela CITROËNe não instalados de acordo com as indicações, em par ticular quando o consumo do conjunto de aparelhos suplementares ligados ultrapassar os 10 miliamperes.


Instalação de acessórios eléctricos
O circuito eléctrico do veículo foiconcebido para funcionar com equipamentos de série ou opcionais.
Antes de instalar outros equipamentos ou acessórios eléctricos no veículo, consulte a rede CITROËN ou umaoficina qualificada.
Acesso às ferramentas

11
Informações práticas
165

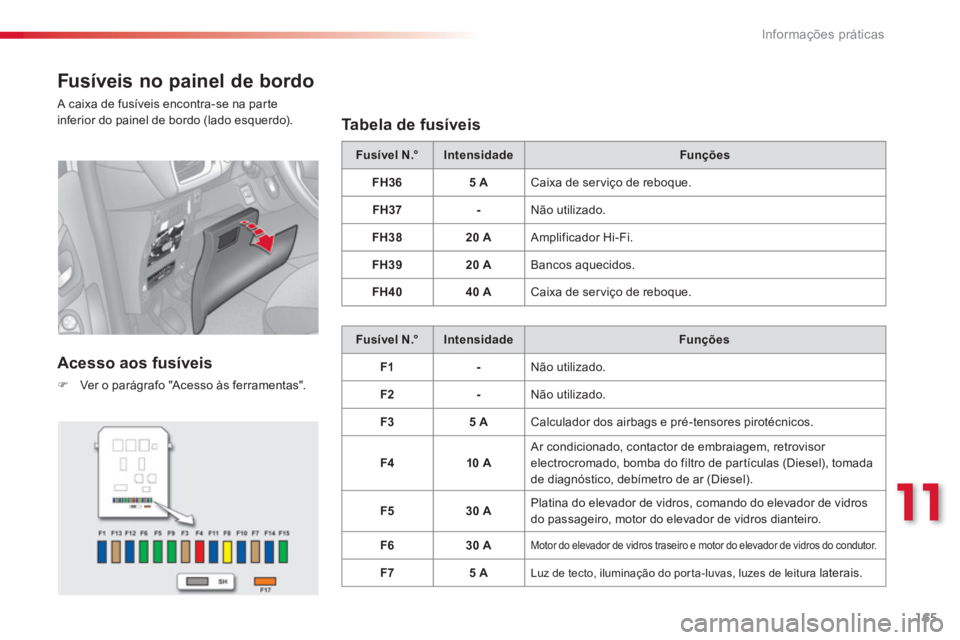

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).

Acesso aos fusíveis
)Ver o parágrafo "Acesso às ferramentas".



Ta b e l a d e f u s í v e i s



Fusível N.°

Intensidade Funções
FH3
65 A Caixa de ser viço de reboque.
FH37
- Não utilizado.
FH3
820 A Amplificador Hi-Fi.
FH39 20
A Bancos aquecidos.
FH40 40 A
Caixa de ser viço de reboque.
Fusível N.°IntensidadeFunções
F1- Não utilizado.
F
2- Não utilizado.
F
35 A Calculador dos airbags e pré-tensores pirotécnicos.
F410 A Ar condicionado, contactor de embraiagem, retrovisor electrocromado, bomba do filtro de par tículas (Diesel), tomada
de diagnóstico, debímetro de ar (Diesel).
F530 APlatina do elevador de vidros, comando do elevador de vidros
do passageiro, motor do elevador de vidros dianteiro.
F
630 AMotor do elevador de vidros traseiro e motor do elevador de vidros do condutor.
F75 ALuz de tecto, iluminação do por ta-luvas, luzes de leituralaterais.

Informações práticas
166
Fusível N.°IntensidadeFunções
F820 A
Ecrã multifunções, auto-rádio, rádionavegação, quadro de
bordo com relógio, calculador alarme, sirene alarme, auto-rádio(pós-equipamento), tomada de 12 V, alimentação suporte de
navegação nómada.
F
930 A Ecrã multifunções, auto-rádio, rádionavegação, quadro de
bordo com relógio, calculador do alarme, sirene do alarme,
auto-rádio (pós-equipamento), tomada de 12 V, alimentação desuporte navegação nómada, trancamento.
F1
015 A Comandos no volante.
F1
115 A Anti-roubo, tomada de diagnóstico, calculador da caixa de
velocidades automática.
F12 15 A Sensor de chuva / luminosidade, caixa de ser viço do reboque,
módulo de escola de condução.
F13 5
A Contactor de stop principal, caixa de ser viço do motor,
alavanca de velocidades da Caixa manual pilotada.
F1415 A Calculador de ajuda ao estacionamento, calculador dos
airbags, quadro de bordo, ar condicionado automático, USB
Box, amplificador Hi-Fi, câmara de marcha-atrás.
F1
530 A Trancamento.
F1
6- Não utilizado.
F17
40 A Descongelamento do vidro traseiro e retrovisores exteriores.
S
H- Shunt PARC.
