2014 CITROEN BERLINGO MULTISPACE Eksploatavimo vadovas (in Lithuanian)

Lemputės pakeitimas
Berlingo-2-VP-papier_lt_Chap07_Aide rapide_ed01-2014
153
SKUBI PAGALBA
7
4. Rūko šviesų žibintai
Tipas C , H1 - 55W
-
Atkabinkite tris purvasaugio tvirtinimo
sagtis ir varžtą, esančius po bamperiu.
- Atitraukite purvasaugį aukštyn.
- Nuimkite rūko žibintą, išsukę varžtą, pasiekiamą pro bamperyje įrengtą
tam skirtą skylutę, naudodamiesi
atsuktuvu "Torx
© 30".
- Suspaudę gnybtą atkabinkite rūko žibintą ir jį atpalaiduokite.
- Ištraukite rūko žibintą į išorę.
- Pasukite 1/4 apsukimo geltoną gaubtą ir jį atidarykite.
- Išskėskite sąsagas, kurios iš vienos ir kitos pusės spaudžia lemputės
cokolį, ir atpalaiduokite lemputę.
- Išimkite lemputę traukdami ją išilgai.
- Įkiškite naują lemputę, vėl suspauskite sąsagas aplink jos cokolį ir uždėkite
į vietą optinį bloką ir purvasaugį
atlikdami veiksmus atgaline tvarka.
ŠONINIAI POSŪKIŲ RODIKLIAI
Tipas A , WY5W - 5W (gintaro sp.)
- Spauskite posūkių rodiklį
automobilio galo link ir ištraukite jį
traukdami pirmyn.
- Norėdami įsigyti naują šoninį posūkių rodiklį, kuris yra vientisai
išlieta detalė, kreipkitės į CITROËN
tinklo atstovybę.
- Norėdami uždėti paspauskite posūkių rodiklį automobilio
galo link, po to įstatykite į vietą
stumdami pirmyn.
PLAFONAI
Tipas A , 12V5W - 5W
- Atkabinkite peršviečiamąjį dangtelį traukdami atsuktuvą kiekvienos
pusės plafono krašto plyšiu.
- Išimkite lemputę ir pakeiskite ją.
- Įspauskite peršviečiamąjį dangtelį į jo vietą ir patikrinkite, ar jis gerai
prisitvirtino. Priekinis / galinis

Lemputės pakeitimas
Berlingo-2-VP-papier_lt_Chap07_Aide rapide_ed01-2014
154
GALINIAI ŽIBINTAI
- Paženklinkite perdegusią lemputę, po to atidarykite galines duris 180°
kampu.
2 dalis, skyrelis "Durys ir gaubtai".
- Atsuktuvu, esančiu įrankių komplekte po dešiniąja sėdyne,
atsukite du tvirtinimo varžtus.
- Iš išorės išimkite optinį bloką.
- Laikydami žibintą atjunkite elektros jungtį.
Uždėdami pasirūpinkite, kad būtų
gerai įdėti liežuvėliai ir maitinimo
laidas, kad jis nebūtų suspaustas.
Pakeitus galinio posūkių rodiklio
lemputę iniciacijos laikas trunka ilgiau
kaip maždaug 2 minutes. - Išskėskite 4 liežuvėlius, po to ištraukite lempučių laikiklį.
- Lengvai iš viršaus paspauskite perdegusią lemputę, pasukite ją
prieš laikrodžio rodyklę ir išimkite.
- Pakeiskite lemputę.
Išimdami optinį bloką:
- ant galinio gaubto, traukite bloką į automobilio vidurį,
- ant galinių durų, traukite bloką į save.
Norėdami daugiau sužinoti apie lemputes
skaitykite skyrelį "Lempučių tipai".
1. Stabdymo žibintai / stovėjimo
žibintai
Tipas B , P21/5W - 21/5W
2. Posūkių rodikliai
Tipas B , PY21W - 21W (gintaro sp.)
3. Atbulinės eigos žibintai
Tipas B , P21W - 21W
4. Rūko žibintai
Tipas B , P21W - 21W
Plovimas aukštu slėgiu Plaudami prilipusius nešvarumus
nenukreipkite purkštuvo į šviesų ir
kitus žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir sandarinimo
jungčių.

Lemputės pakeitimas
Berlingo-2-VP-papier_lt_Chap07_Aide rapide_ed01-2014
155
SKUBI PAGALBA
7
NUMERIO ŽENKLO APŠVIETIMO ŽIBINTAI
- Atsukite abi veržles.
- Stumkite strypelius.
- Jei reikia, norėdami išimti žibintą atjunkite jungtį.
- Pakeiskite lemputę.
Su galiniu gaubtu
- Atsuktuvu praskėskite plastikinį
dangtelį.
- Pakeiskite lemputę.
- Įdėkite į vietą peršviečiamąjį dangtelį paspausdami jo viršų.
TREČIASIS STABDYMO
SIGNALO ŽIBINTAS
Tipas A , W16W - 16W
Su suveriamosiomis durimis
- Atkabinkite vidaus apdailos skydą.
- Išskėskite liežuvėlius ir atjunkite
jungtį.
- Pasukite lemputės laikiklį ketvirtį apsukimo prieš laikrodžio rodyklę.
- Pakeiskite lemputę.
- Uždėkite lemputės laikiklį ir prijunkite jungtį.
- Uždėkite į vietą apdailos skydą.
Tipas A , W5W - 5W

Saugiklio pakeitimas
Berlingo-2-VP-papier_lt_Chap07_Aide rapide_ed01-2014
156
SAUGIKLIO PAKEITIMAS
Saugiklių blokeliai yra įtaisyti:
- apatinėje priekinio skydo dalyje, kairėje pusėje (po dangteliu),
- po variklio gaubtu (šalia akumuliatoriaus).
Pateikiamos nuorodos apima tik tuos
saugiklius, kuriuos gali pakeisti pats
vartotojas, naudodamasis pincetu,
esančiu už smulkių daiktų dėžutės
dešinėje priekinio skydo pusėje. Dėl
bet kokio kito pakeitimo kreipkitės
į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.
Saugiklio išėmimas ir įdėjimas
Visada keiskite perdegusį saugiklį
tokio paties laidumo saugikliu.
Profesionalų dėmesiui: norėdami
gauti visą informaciją apie
saugiklius ir reles, naudokitės
Tinklo "Dokumentacijos" schemomis.
CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta
ir nerekomenduota papildoma įranga
arba ji buvo įmontuota ne pagal
instrukcijas, ir neprisiima padengti
išlaidų, susijusių su jūsų automobilio
būklės atkūrimu, - ypač jeigu visų
sujungtų papildomų prietaisų srovės
stiprumas viršija 10 miliamperų.
Prieš keičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir ją pašalinti.
● Naudokite pincetą.

Saugiklio pakeitimas
Berlingo-2-VP-papier_lt_Chap07_Aide rapide_ed01-2014
157
SKUBI PAGALBA
7

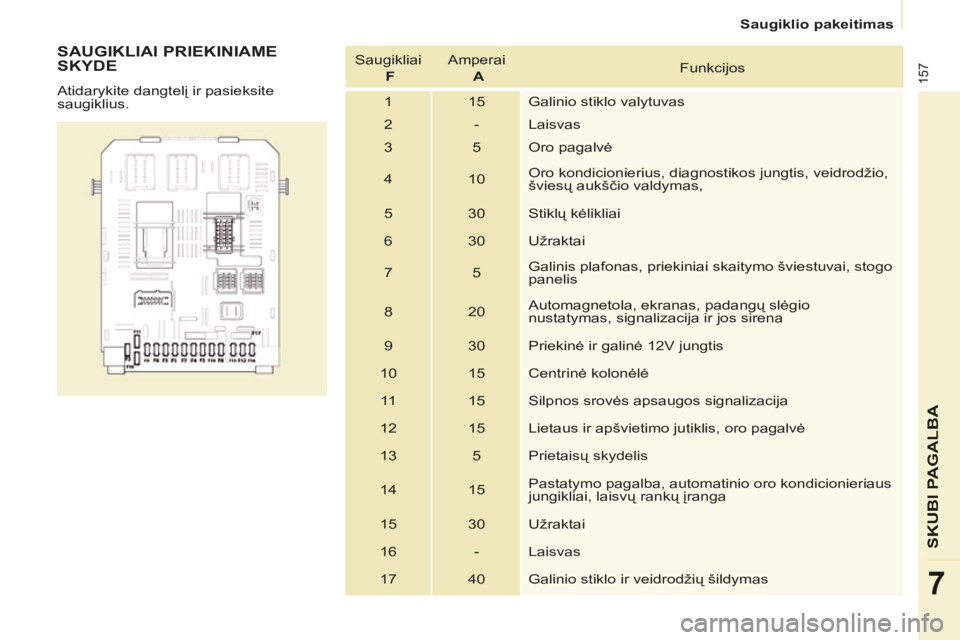

SAUGIKLIAI PRIEKINIAME
SKYDE
Atidarykite dangtelį ir pasieksite
saugiklius. Saugikliai
F Amperai
A Funkcijos
1 15 Galinio stiklo valytuvas
2 - Laisvas
3 5 Oro pagalvė
4 10 Oro kondicionierius, diagnostikos jungtis, veidrodžio,
šviesų aukščio valdymas,
5 30 Stiklų kėlikliai
6 30 Užraktai
7 5 Galinis plafonas, priekiniai skaitymo šviestuvai, stogo
panelis
8 20 Automagnetola, ekranas, padangų slėgio
nustatymas, signalizacija ir jos sirena
9 30 Priekinė ir galinė 12V jungtis
10 15 Centrinė kolonėlė
11 15 Silpnos srovės apsaugos signalizacija
12 15 Lietaus ir apšvietimo jutiklis, oro pagalvė
13 5 Prietaisų skydelis
14 15 Pastatymo pagalba, automatinio oro kondicionieriaus
jungikliai, laisvų rankų įranga
15 30 Užraktai
16 - Laisvas
17 40 Galinio stiklo ir veidrodžių šildymas

Saugiklio pakeitimas
Berlingo-2-VP-papier_lt_Chap07_Aide rapide_ed01-2014
158
SAUGIKLIAI, ĮRENGTI SALONE
Saugikliai F Amperai
A Funkcijos
1 - Laisvas
2 20 Sėdynių šildymas
3 - Laisvas
4 15 Veidrodžių užlenkimo relė
5 15 Vėsinimo įrangos jungties relė

Saugiklio pakeitimas
Berlingo-2-VP-papier_lt_Chap07_Aide rapide_ed01-2014
159
SKUBI PAGALBA
7
SAUGIKLIAI VARIKLIO
SKYRIUJE
Atidarę variklio gaubtą atsekite ir
palenkite atitinkamą blokelį ir galėsite
pasiekti saugiklius. Saugikliai
F Amperai
A Funkcijos
1 20 Variklio valdymas
2 15 Garsinis signalas
3 10 Priekinio ir galinio stiklo plautuvo siurblys
4 20 Žibintų plautuvo siurblys
5 15 Variklio įrenginiai
6 10 Vairo pasukimo kampo jutiklis, ESC
7 10 Stabdymo, sankabos kontaktiniai jungikliai
8 25 Starteris
9 10 Šviesų spindulio aukščio varikliukas, pastatymo
pagalbos procesorius
10 30 Variklio įrenginiai
11 40 Laisvas
12 30 Stiklo valytuvai
13 40 Elektroninio valdymo blokelis
14 30 Siurblys
15 10 Dešinysis tolimųjų šviesų žibintas
16 10 Kairysis tolimųjų šviesų žibintas
17 15 Dešinysis artimųjų šviesų žibintas
18 15 Kairysis artimųjų šviesų žibintas

Stiklo valytuvų šluostiklio pakeitimas
Berlingo-2-VP-papier_lt_Chap07_Aide rapide_ed01-2014
160
Priekinių šluostiklių nustatymas
į specialią padėtį
- Nepraėjus minutei po uždegimo kontakto išjungimo įjunkite stiklo
valytuvų jungiklį žemyn tam, kad
nustatytumėte valytuvų šluostiklius
lygiagrečiai priekinio stiklo
statramsčiams (į specialią padėtį). Priekinio stiklo šluostiklio
pakeitimas
- Pakelkite stiklo valytuvo kotą.
- Atkabinkite šluostiklį ir nuimkite jį.
- Uždėkite naują šluostiklį.
- Nuleiskite valytuvo kotą.
Norėdami grąžinti šluostiklius į jų vietą
įjunkite uždegimo kontaktą ir valytuvų
jungiklį. Užpakalinio stiklo valytuvo
šluostiklio pakeitimas
- Pakelkite valytuvą, atsekite
šluostiklį ir nuimkite jį.
- Uždėkite naują šluostiklį ir nuleiskite valytuvą.
STIKLO VALYTUVŲ ŠLUOSTIKLIO PAKEITIMAS
