2014.5 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

23
Partner_2_VP_pl_Chap03_Pret-a-partir_ed02-2014
Postępowanie w razie awarii
akumulatora
Przednie i boczne drzwi pasażera
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi.
-
Aby otworzyć drzwi i wysiąść z
samochodu,

pociągnąć wewnetrzną
klamkę.
-

Aby zaryglować drzwi, włożyć klucz
do zamka i przekręcić o

jedną
ósmą obrotu.
Drzwi kierowcy
-

Włożyć klucz do zamka i przekręcić
w prawo, aby zaryglować lub w
lewo aby odryglować drzwi.
KLAPA BAGAŻNIKA Od wewnątrz
Dźwignia bezpieczeństwa
W przypadku usterki centralnego
zamka, umożliwia odryglowanie klapy
bagażnika od wewnątrz.
Włożyć mały śrubokręt do otworu,
między klapą i podłogą. Aby
odryglować zamek, przesunąć
zasuwkę w lewo i popchnąć klapę.
Od zewnątrz
Ryglowanie/odryglowanie wykonywane
jest za pomocą pilota zdalnego
sterowania.
Aby otworzyć, nacisnąć przycisk
znajdujący się pod osłoną, a następnie
podnieść klapę.
Specjalna rączka służy do zamknięcia
klapy z położenia górnego.
Opuścić klapę, aż do punktu
równowagi, a następnie popchnąć
klapę, aby się zamknęła.
Otwieranie
GOTO DROGI
3

24
Partner_2_VP_pl_Chap03_Pret-a-partir_ed02-2014
DRZWI TYLNE SKRZYDŁOWE
Od zewnątrz
Aby otworzyć, pociągnąć klamkę do
siebie.Pociągnąć dźwignię, aby otworzyć
prawe skrzydło drzwi.
Aby zamknąć, należy zamknąć prawe
skrzydło, a następnie lewe skrzydło.
W modelu z tylną klapą dachu, zderzak
tylny został wzmocniony, aby służył
jako stopień dostępu do samochodu.
Tylne drzwi skrzydłowe są
asymetryczne (2/3 - 1/3), z mniejszym
skrzydłem po prawej stronie.
Na środku znajduje się zamek.
Szyba klapy bagażnika
Otwierana tylna szyba umożliwia
dostęp do tylnej części samochodu bez
konieczności otwierania klapy.
Otwieranie
Po odryglowaniu samochodu za
pomocą pilota zdalnego sterowania lub
klucza, nacisnąć przycisk i podnieść
tylną szybę, aby ją otworzyć.
Zamykanie
Zamknąć tylną szybę naciskając
środek szyby, aż do całkowitego jej
zamknięcia.
Klapa bagażnika oraz tylna
szyba nie mogą być otwarte
jednocześnie, aby nie uszkodzić
tylnej szyby

.
Otwieranie

25
Partner_2_VP_pl_Chap03_Pret-a-partir_ed02-2014
Informacje praktyczne
Istnieje możliwość jazdy z otwartymi
prawymi drzwiami, aby ułatwić
transport długich przedmiotów. Lewe
skrzydło drzwi pozostaje zamknięte
dzięki charakterystycznemu "żółtemu"
zamkowi, znajdującemu się u
podstawy drzwi. Zamknięte drzwi
nie powinny służyć jako ogranicznik
długiego przedmiotu.
Jazda z otwartymi prawymi drzwiami
jest dopuszczalna. Przestrzegać
przepisów ruchu drogowego,
sygnalizując tę sytuację innym
użytkownikom drogi.
Od wewnątrz
Jeśli samochód jest w nią wyposażony,
pociągnąć tę klamkę do siebie, aby
otworzyć lewe skrzydło drzwi.
Otwieranie pod kątem około 180°
System ściągu umożliwia otworzenie
drzwi z około 90° do około 180°.
Pociągnąć żółtą dźwignię, gdy drzwi są
otwarte.
Podczas zamykania, ściąg
automatycznie ustawi się w
odpowiednim położeniu.Podczas postoju z drzwiami
tylnymi otwartymi pod
kątem 90°, zasłaniają
one tylne światła. W
celu zasygnalizowania
położenia pojazdu innym
użytkownikom drogi
poruszającym się w tym
samym kierunku, którzy
mogliby nie zauważyć
samochodu na postoju,
należy użyć trójkąta
bezpieczeństwa lub innego
elementu przewidzianego w
przepisach Państwa kraju.
Otwieranie
GOTO DROGI
3

26
Partner_2_VP_pl_Chap03_Pret-a-partir_ed02-2014
KLAPA DACHOWABelka podporowa
Belka podporowa służy do
przewożenia długich przedmiotów, po
otworzeniu tylnej klapy dachu.
Opuścić belkę podporową podnosząc
dźwignię.
Poprowadzić belkę podporową aż do
słupka drzwi.
Przytrzymać długie przedmioty,
podnieść i ustawić belkę podporową
jedną ręką.
Upewnić się, czy belka jest prawidłowo
zablokowana poprzez naciśnięcie w
dół do momentu pokonania punktu
oporu i mocno przymocować ładunek. Zderzak tylny został wzmocniony,
by mógł służyć jako stopień przy
wchodzeniu do samochodu.
Tylne drzwi blokują się wyłącznie
przy zamocowanej belce
podporowej.
Jeżeli tylna klapa dachu jest otwarta,
należy uważać podczas przejeżdżania
w miejscach o ograniczonej wysokości.
Nie opierać długich przedmiotów
bezpośrednio na tylnych drzwiach.
Przestrzegać przepisów ruchu
drogowego, aby ostrzec innych
użytkowników drogi.
Ograniczyć używanie tylnej klapy
dachu do krótkich przejazdów. Wsporniki boczne mogą być używane
jako punkty mocowania.
-
opuścić czarną łopatkę, aby
zablokować klapę dachową.
Zablokowanie klapy dachowej
zapewnia prawidłowe doleganie
uszczelki, uszczelnienie i wygłuszenie
wnętrza.
T

ylna klapa dachowa montowana jest
wyłącznie w pojazdach z drzwiami
skrzydłowymi.
Aby otworzyć tylną klapę dachową,
należy:
-

podnieść czarną łopatkę dźwigni,
-


odciążyć dźwignię naciskając klapę
dachową (w dół), a następnie wyjąć
haczyk,
-

podnieść klapę,
- przekroczyć punkt oporu, aby
zablokować klapę za pomocą podpórek.
Nigdy nie jeździć bez prawidłowo
założonych podpórek.
Aby zamknąć klapę dachową:
-

sprawdzić prawidłowe
zablokowanie belki podporowej,
-


opuścić klapę dachową,
-


nacisnąć klapę (w dół), chwycić
pierścienie sprężynowe i umieścić
haczyki w siedziskach, Nigdy nie zawieszać przedmiotów na
tylnej klapie dachu.
Nigdy nie jeździć z nieprawidłowo
umieszczoną belką podporową.
Otwieranie

27
Partner_2_VP_pl_Chap03_Pret-a-partir_ed02-2014
CENTRALNY ZAMEK
Pierwsze naciśnięcie
umożliwia zaryglowanie
całego samochodu,
gdy wszystkie drzwi są
zamknięte.
Drugie naciśnięcie umożliwia
odryglowanie całego samochodu.
Funkcja jest nieaktywna, jeżeli
samochód został zaryglowany za
pomocą pilota zdalnego sterowania lub
za pomocą klucza od zewnątrz.
Otworzenie drzwi jest zawsze możliwe
od wewnątrz. Kontrolka otwarcia
Dioda przycisku:
-

miga,
jeżeli wszystkie drzwi i pokrywy
samochodu są zaryglowane, na
postoju przy wyłączonym silniku,
-

zapala się, jeżeli otwory są
zaryglowane w momencie
włączenia zapłonu.
Zabezpieczenie antynapadowe
Jeżeli zapali się ta kontrolka,
należy sprawdzić, czy
wszystkie drzwi i pokrywy
samochodu są prawidłowo
zamknięte.
Ryglowanie podczas jazdy
Po uruchomieniu silnika i przekroczeniu
prędkości 10
km/h, system rygluje
drzwi. Włącza się charakterystyczny
sygnał centralnego zamka. Dioda
przycisku na panelu środkowym deski
rozdzielczej zapala się.
W trakcie jazdy, każde otworzenie
drzwi powoduje odryglowanie całego
samochodu.
Włączenie / wyłączenie funkcji
Przy włączonym zapłonie,
nacisnąć i przytrzymać ten
przycisk, aby włączyć lub
wyłączyć funkcję.
Jazda z zaryglowanymi
drzwiami może utrudnić służbom
ratunkowym dostanie się do
kabiny w sytuacjach awaryjnych.
Otwieranie
GOTOWY DO DROGI
3

28
Partner_2_VP_pl_Chap03_Pret-a-partir_ed02-2014
Tarcze
1. Licznik kilometrów / mil.
2.
W
yświetlacz.
3.

Poziom paliwa, temperatura płynu
chłodzącego.
4.


Obrotomierz.
5.


Zerowanie licznika dziennego
przebiegu kilometrów / licznika
serwisowego.
6.


Potencjometr oświetlenia zestawu
wskaźników

. Wyświetlacz poziomu 2
ZESTAW WSKAŹNIKÓW
Wyświetlacz poziomu 1Wyświetlacze
- Ogranicznik / regulator prędkości.
-
Przebyty dystans w kilometrach /
milach.
-


Licznik serwisowy
, licznik
kilometrów / mil.
-

Obecność wody w filtrze oleju
napędowego.
-


Podgrzewanie (świece żarowe)
diesel.
Ekrany
Informacje dotyczące stanu
samochodu wyświetlane są w różnej
postaci, w zależności od wyposażenia
samochodu.
Stanowisko kierowcy

29
Partner_2_VP_pl_Chap03_Pret-a-partir_ed02-2014
Konsola środkowa z ekranem
Zestaw wskaźników bez ekranu
-
obrócić w prawo, aby zwiększyć
godziny (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości godzin),
-


obrócić w lewo: wyświetla się tryb
24H lub 12H,
-


obrócić w prawo, aby wybrać tryb
24H lub 12H,
-


obrócić w lewo, aby zakończyć
ustawianie godziny

.
Po około 30
sekundach, wyświetlacz
powraca do bieżącego wyświetlania.
REGULACJA GODZINY
Aby ustawić godzinę i datę
wyświetlaną na ekranie, należy
zapoznać się z informacjami w
rubryce 10, w części "Ustawienie
daty i godziny".
Konsola środkowa bez ekranu
Sekwencja wyświetlania -
godzina jest związana z
modelem (wersją). Dostęp do
regulacji daty jest możliwy,
gdy wersja modelu proponuje
datę pisaną literami. Aby ustawić godzinę na
zegarze, użyć lewego
przycisku w zestawie
wskaźników
, a następnie
wykonać czynności w
następującej kolejności:
-

obrócić w lewo: migają minuty

,
-

obrócić w prawo, aby zwiększyć
minuty (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości minut),
-


obrócić w lewo: migają godziny

,
Stanowisko kierowcy
GOTOWY DO DROGI
3

30
Partner_2_VP_pl_Chap03_Pret-a-partir_ed02-2014

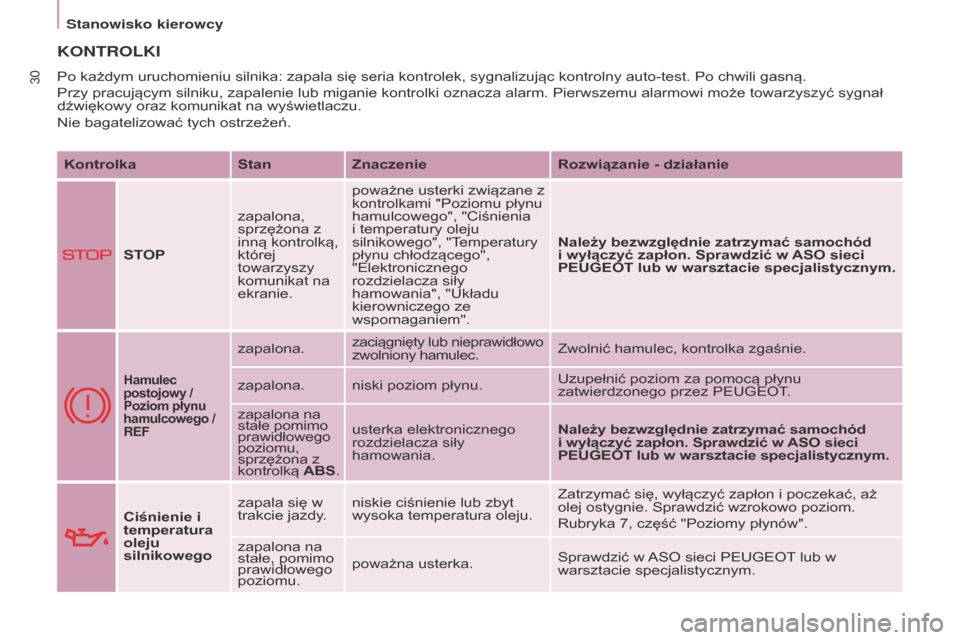

KONTROLKI
Po każdym uruchomieniu silnika: zapala się seria kontrolek, sygnalizując kontrolny auto-test. Po chwili gasną.
Przy pracującym silniku, zapalenie lub miganie kontrolki oznacza alarm. Pierwszemu alarmowi może towarzyszyć sygnał
dźwiękowy oraz komunikat na wyświetlaczu.
Nie bagatelizować tych ostrzeżeń.Kontrolka StanZnaczenie Rozwiązanie - działanie
STOP zapalona,
sprzężona z
inną kontrolką,
której
towarzyszy
komunikat na
ekranie.poważne usterki związane z
kontrolkami "Poziomu płynu
hamulcowego", "Ciśnienia
i temperatury oleju
silnikowego", "Temperatury
płynu chłodzącego",
"Elektronicznego
rozdzielacza siły
hamowania", "Układu
kierowniczego ze
wspomaganiem".
Należy bezwzględnie zatrzymać samochód
i wyłączyć zapłon. Sprawdzić w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.
Hamulec
postojowy /
Poziom płynu
hamulcowego /
REF
zapalona.
zaciągnięty lub nieprawidłowo
zwolniony hamulec. Zwolnić hamulec, kontrolka zgaśnie.
zapalona. niski poziom płynu. Uzupełnić poziom za pomocą płynu
zatwierdzonego przez PEUGEOT.
zapalona na
stałe pomimo
prawidłowego
poziomu,
sprzężona z
kontrolką ABS. usterka elektronicznego
rozdzielacza siły
hamowania.
Należy bezwzględnie zatrzymać samochód
i wyłączyć zapłon. Sprawdzić w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.
Ciśnienie i
temperatura
oleju
silnikowego zapala się w
trakcie jazdy.
niskie ciśnienie lub zbyt
wysoka temperatura oleju. Zatrzymać się, wyłączyć zapłon i poczekać, aż
olej ostygnie. Sprawdzić wzrokowo poziom.
Rubryka 7, część "Poziomy płynów".
zapalona na
stałe, pomimo
prawidłowego
poziomu. poważna usterka.
Sprawdzić w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Stanowisko kierowcy
