2014.5 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

79
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014
Pochylanie oparcia
-
Pociągnąć dźwignię i ustawić
pochylenie.
Ustawienie fotela w położeniu stolik
-


Opuścić maksymalnie zagłówek.
-


Pociągnąć dźwignię, aby opuścić
oparcie na siedzisko fotela. Ustawianie oparcia na swoim
miejscu
-


Odblokować oparcie pociągając za
dźwignię, a następnie ustawić je w
położeniu początkowym.
Sprawdzić, czy cały fotel jest
prawidłowo zamocowany
.
Ustawienie fotela w położeniu
portfel
-
Przejść do położenia stolik.
-


Pociągnąć czerwoną taśmę
znajdującą się za fotelem, aby
uwolnić jego stopki z zamocowań w
podłodze.
-


Pochylić cały fotel do przodu.
Modułowość fotela rzędu 2.Ustawienie fotela w położeniu
początkowym
-
Położyć całość fotela do tyłu.
Przed opuszczeniem fotela należy
zwrócić uwagę, aby:
-


w rzędzie 3, stopa pasażera
nie znalazła się w punkcie
mocowania fotela w podłodze,
-


fotel został prawidłowo
zaryglowany w podłodze,
-


pas bezpieczeństwa był
dostępny dla pasażera.
Siedzenia
ERGONOMIA i KOMFORT
4

80
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014
Modułowość fotela rzędu 3.
Ustawianie oparcia w położeniu
stolik
-
Opuścić maksymalnie zagłówek.
-


Pociągnąć dźwignię, aby złożyć
oparcie na siedzisko fotela.
Ustawianie oparcia w położeniu
początkowym
-


Odblokować oparcie pociągając
dźwignię, a potem ustawić oparcie
w położeniu początkowym.
Sprawdzić, czy całość fotela jest
prawidłowo zamocowana. Ustawianie fotela w położeniu
początkowym
-


Nacisnąć czerwoną dźwignię.
-


Odchylić całość fotela do tyłu.
Ustawianie fotela w położeniu
portfel
-


Przejść do położenia stolik.
-


Podnieść belkę wyposażoną w
czerwoną taśmę, usytuowaną za
fotelem, aby uwolnić stopki fotela z
zamocowań w podłodze.
-


Pochylić całość fotela do przodu. Zwracać uwagę, aby:
-


fotel został prawidłowo
zaryglowany w podłodze,
-


pas bezpieczeństwa był
dostępny dla pasażera.
Siedzenia

81
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014
Wsiadanie i wysiadanie z
rzędu 3.
Wsiadanie
-

Ustawić fotel rzędu 2. w położeniu
stolik.
W

ysiadanie
-

Opuścić maksymalnie zagłówek.
-


Pociągnąć żółtą dźwignię,
umieszczoną z tyłu oparcia fotela
rzędu 2.
-


Złożyć oparcie do położenia stolik. Zwracać uwagę na prawidłowe
umieszczenie środkowego pasa
bezpieczeństwa schowanego w
zagłębieniu w podsufitce.
-


Przechylić go do położenia portfel,
aby zwolnić przejście. -


Pociągnąć czerwoną taśmę, aby
ustawić fotel w położeniu portfel.
-
Przechylić całość do przodu.
-
W
ysiąść bocznymi drzwiami.
Przed ustawieniem fotela na
miejscu należy sprawdzić, czy
w rzędzie 3. stopy pasażera nie
zasłaniają punktów mocowania
fotela w rzędzie 2.
Siedzenia
ERGONOMIA i KOMFORT
4

82
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014
Demontaż fotela
-
W razie potrzeby
, przesunąć
przednie fotele do przodu.
-

Opuścić zagłówek.
-


Ustawić fotel w położeniu portfel.
-


W
yprostować fotel przechylając do
przodu, a następnie podnieść. Montaż fotela na swoim miejscu
Etykieta fotela informuje o
prawidłowym miejscu zamontowania
fotela.
-

Ustawić dwa zaczepy przednich
stopek między dwoma belkami.
-


Położyć fotel, aby zaryglować
mocowania tylne.
-


Pociągnąć dźwignię, aby ustawić
oparcie w położeniu początkowym.
-


Podnieść zagłówek. Należy zwracać uwagę, aby
żaden przedmiot ani stopy
pasażera siedzącego z tyłu
nie zasłaniały wnęk zaczepów

,
uniemożliwiając prawidłowe
zaryglowanie całości fotela.
Operowanie fotelem rzędu 2.
Siedzenia

83
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014
Operowanie fotelem rzędu 3.
Demontaż fotela
-
Opuścić zagłówek.
-


Ustawić fotel w położeniu portfel.
-


Przechylić całość do przodu.
-


Chwycić z każdego boku słupki
złożonego fotela, przechylając
lekko do przodu i podnieść go. Montaż fotela na swoim miejscu
Etykieta fotela informuje o
prawidłowym miejscu zamontowania
fotela.
-


Ustawić zaczepy przednich stopek
pomiędzy dwiema belkami.
-


Zwracać uwagę, aby żaden
przedmiot ani stopy nie zakrywały
wnęk zaczepów i aby pas
bezpieczeństwa był prawidłowo
ustawiony i dostępny

.
-

Przechylić fotel do tyłu, aby
zamocować jego tylne stopki.
-


Pociągnąć dźwignię, aby ustawić
oparcie w położeniu początkowym.
-


Podnieść zagłówek.
Praktyczne wskazówki
Nie należy kłaść przedmiotów twardych
albo ciężkich na oparciach tworzących
stolik; przedmioty te mogłyby się
zachować jak niebezpieczne pociski
w przypadku ostrego hamowania albo
zderzenia.
Po zakończeniu regulacji:
-
nie demontować zagłówka,
jeżeli nie zostanie schowany i
przytwierdzony

,
-

sprawdzić, czy pasy
bezpieczeństwa są zawsze
dostępne i łatwe do zapięcia przez
pasażerów

,
-

pasażer nie może zajmować fotela,
jeżeli pas bezpieczeństwa nie jest
wyregulowany i zapięty

,
-

pasażer siedzący w rzędzie 3.
powinien uważać, aby nie zasłaniać
wnęk zaczepów fotela w rzędzie 2.,
-


pasażer siedzący w rzędzie 3.
nie powinien mieć przed sobą
foteli rzędu 2. w położeniu portfel,
aby uniknąć ryzyka zranienia w
przypadku niespodziewanego
przechylenia fotela.
Siedzenia
ERGONOMIA i KOMFORT
4

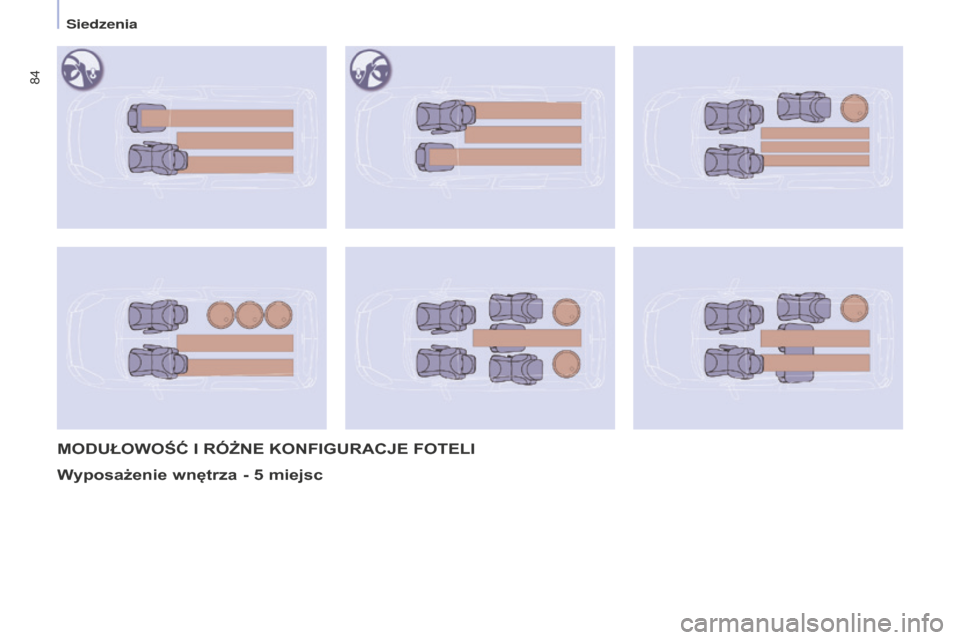

84
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014
MODUŁOWOŚĆ I RÓŻNE KONFIGURACJE FOTELI
Wyposażenie wnętrza - 5
miejsc
Siedzenia

85
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014
Wyposażenie wnętrza - 7 miejsc
Wszystkie operacje należy
wykonywać po zatrzymaniu
pojazdu.
Siedzenia
ERGONOMIA i KOMFORT
4

86
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014
WYPOSAŻENIE Z PRZODU1. Schowek dolny
Może być z i bez pokrywy.
Schowek górny
Znajduje się na desce rozdzielczej, za
kierownicą.
Zagłębienie ułatwia podniesienie i
otworzenie pokrywy. Przytrzymać
pokrywę do położenia otwartego.
Aby zamknąć, pochylić pokrywę, a
następnie lekko docisnąć pośrodku.
Każdy płyn przewożony w pojemniku,
rozlewając się, może spowodować
ryzyko zwarcia i potencjalnego pożaru.
3. Schowek boczny
4. Wieszak na torbę
Zawieszać wyłącznie miękką i niezbyt
ciężką torbę.
2. Pojemnik i wnęka na butelkę
(1,5 l)
Informacje praktyczne
