2014.5 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

87
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014
Wnęka podsufitowa
Znajduje się nad osłonami
przeciwsłonecznymi i umożliwia
schowanie różnych przedmiotów
(sweter, dokumenty, rękawice ...).
Otwory znajdujące się za osłonami
przeciwsłonecznymi pozwalają
zobaczyć co znajduje się we wnęce
oraz uzyskać do niej dostęp.
Maksymalne dopuszczalne obciążenie
wnęki podsufitowej wynosi 5 kg.
Nie wkładać do wnęki podsufitowej
przedmiotów, które mogą być
niebezpieczne dla pasażerów.
Konsola środkowa ze schowkiem
W konsoli znajduje się dodatkowy
bardzo przydatny schowek: konsolę
można zdemontować; przyczepiana
jest do podstawy zawierającej
dodatkowo, w tylnej części, dwa
miejsca na kubki.
Uważać, aby przedmiot (butelka,
puszka...) ustawiony w uchwycie nie
przewrócił się podczas jazdy.
Każdy płyn przewożony w pojemniku
rozlewając się, może spowodować
uszkodzenie przyrządów stanowiska
kierowcy oraz konsoli środkowej.
Zachować ostrożność.
Osłona przeciwsłoneczna
Aby uniknąć oślepiania, pochylić
osłonę przeciwsłoneczną w dół.
W osłonie przeciwsłonecznej kierowcy
znajduje się kieszeń, do której można
włożyć karty autostradowe, bilety, ...
Informacje praktyczne
ERGONOMIA i KOMFORT
4

88
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

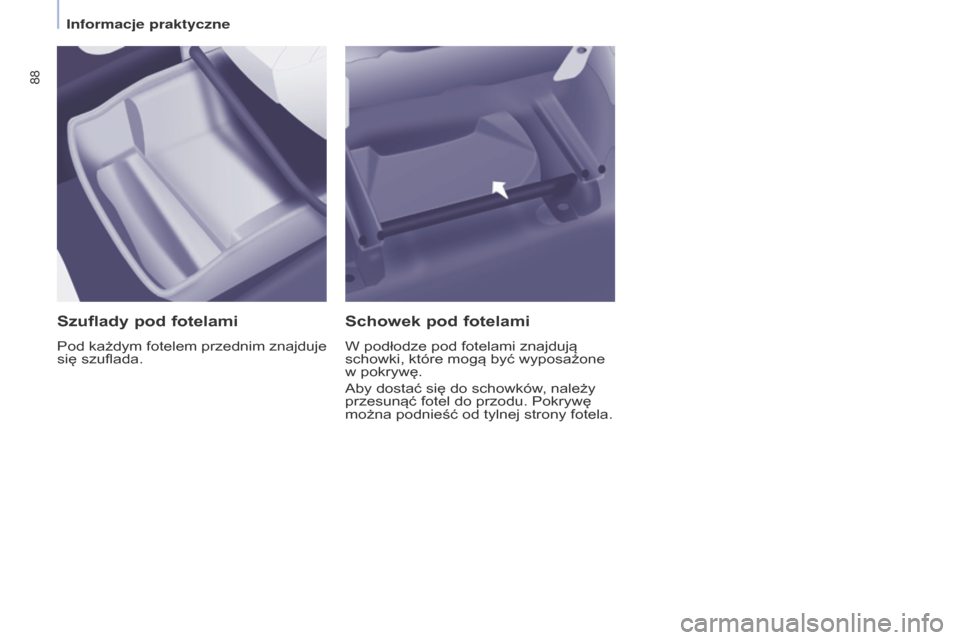

Szuflady pod fotelami
Pod każdym fotelem przednim znajduje
się szuflada.
Schowek pod fotelami
W podłodze pod fotelami znajdują
schowki, które mogą być wyposażone
w pokrywę.
Aby dostać się do schowków, należy
przesunąć fotel do przodu. Pokrywę
można podnieść od tylnej strony fotela.
Informacje praktyczne

89
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014
WYPOSAŻENIE MIEJSC
SIEDZĄCYCH
Schowki w podłodze
Przed fotelami tylnymi w podłodze
znajdują się dwa schowki.
Aby je otworzyć, należy wsunąć palce
w zagłębienia i podnieść pokrywę.
Stoliki typu lotniczego
Aby je rozłożyć, pociągnąć do góry i
pochylić.
Ze względów bezpieczeństwa, w
przypadku silnego nacisku, stolik
automatycznie się odczepi.
Aby wstawić stolik na swoje miejsce,
pionowo ustawiony stolik należy
wsunąć najpierw z jednej strony, a
następnie z drugiej.
Nie kłaść twardych i ciężkich
przedmiotów na stoliku. W przypadku
nagłego hamowania lub uderzenia
mogą być bardzo niebezpieczne.
Z boku każdego stolika znajduje się
haczyk na torbę.
Żaluzje boczne
Żaluzje boczne można założyć na
boczne drzwi przesuwne.
Aby rozwinąć boczną żaluzję, należy
pociągnąć występ żaluzji.
Aby nie uszkodzić żaluzji w momencie
otwierania drzwi, sprawdzić, czy
uchwyt jest prawidłowo zaczepiony.Trzymać za występ przez cały
czas, podczas podnoszenia , jak i
opuszczania żaluzji.
Informacje praktyczne
ERGONOMIA i KOMFORT
4

90
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

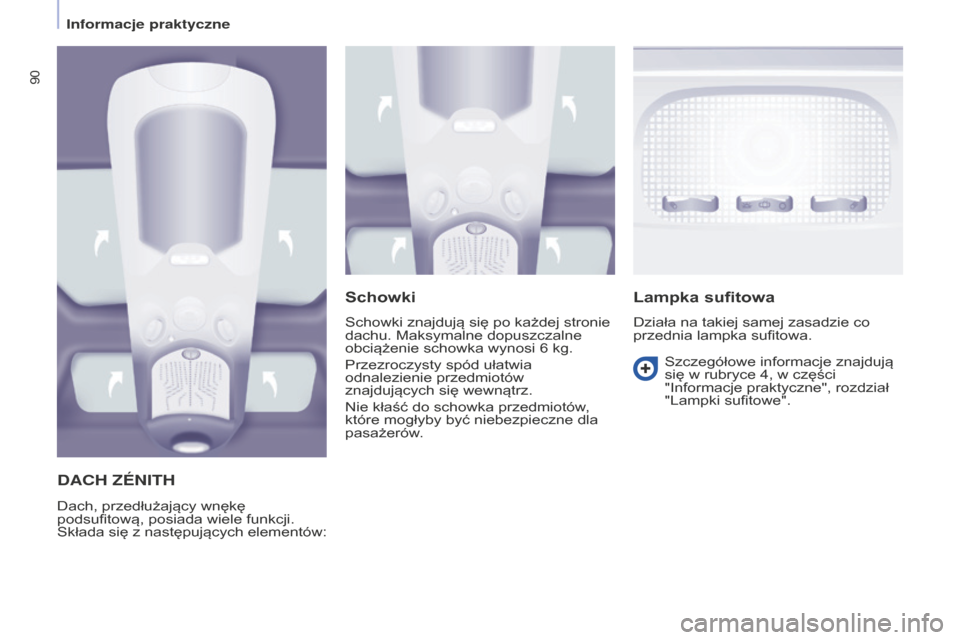

DACH ZéNITH
Dach, przedłużający wnękę
podsufitową, posiada wiele funkcji.
Składa się z następujących elementów:
Schowki
Schowki znajdują się po każdej stronie
dachu. Maksymalne dopuszczalne
obciążenie schowka wynosi 6 kg.
Przezroczysty spód ułatwia
odnalezienie przedmiotów
znajdujących się wewnątrz.
Nie kłaść do schowka przedmiotów,
które mogłyby być niebezpieczne dla
pasażerów.
Lampka sufitowa
Działa na takiej samej zasadzie co
przednia lampka sufitowa.
Szczegółowe informacje znajdują
się w rubryce 4, w części
"Informacje praktyczne", rozdział
"Lampki sufitowe".
Informacje praktyczne

91
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

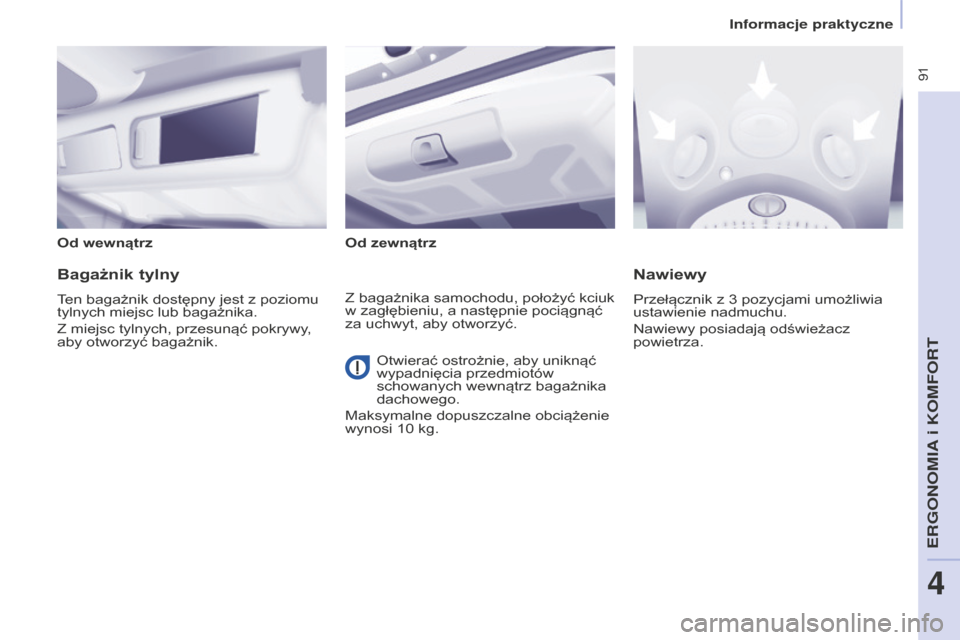

Od wewnątrzOd zewnątrz
Bagażnik tylny
Ten bagażnik dostępny jest z poziomu
tylnych miejsc lub bagażnika.
Z miejsc tylnych, przesunąć pokrywy,
aby otworzyć bagażnik.
Nawiewy
Przełącznik z 3 pozycjami umożliwia
ustawienie nadmuchu.
Nawiewy posiadają odświeżacz
powietrza.
Z bagażnika samochodu, położyć kciuk
w zagłębieniu, a następnie pociągnąć
za uchwyt, aby otworzyć.
Otwierać ostrożnie, aby uniknąć
wypadnięcia przedmiotów
schowanych wewnątrz bagażnika
dachowego.
Maksymalne dopuszczalne obciążenie
wynosi 10


kg.
Informacje praktyczne
ERGONOMIA i KOMFORT
4

92
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

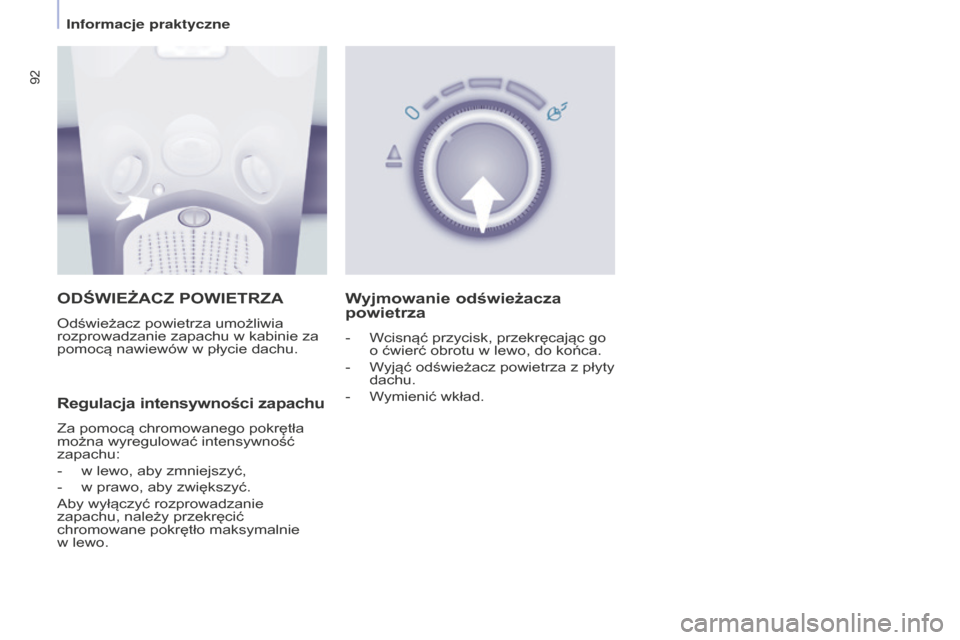

ODŚWIEŻACZ POWIETRZA
Odświeżacz powietrza umożliwia
rozprowadzanie zapachu w kabinie za
pomocą nawiewów w płycie dachu.
Regulacja intensywności zapachu
Za pomocą chromowanego pokrętła
można wyregulować intensywność
zapachu:
-
w lewo, aby zmniejszyć,
-


w prawo, aby zwiększyć.
Aby wyłączyć rozprowadzanie
zapachu, należy przekręcić
chromowane pokrętło maksymalnie


w lewo.
Wyjmowanie odświeżacza
powietrza
- Wcisnąć przycisk, przekręcając go
o ćwierć obrotu w lewo, do końca.
-

W
yjąć odświeżacz powietrza z płyty
dachu.
-

W
ymienić wkład.
Informacje praktyczne

93
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

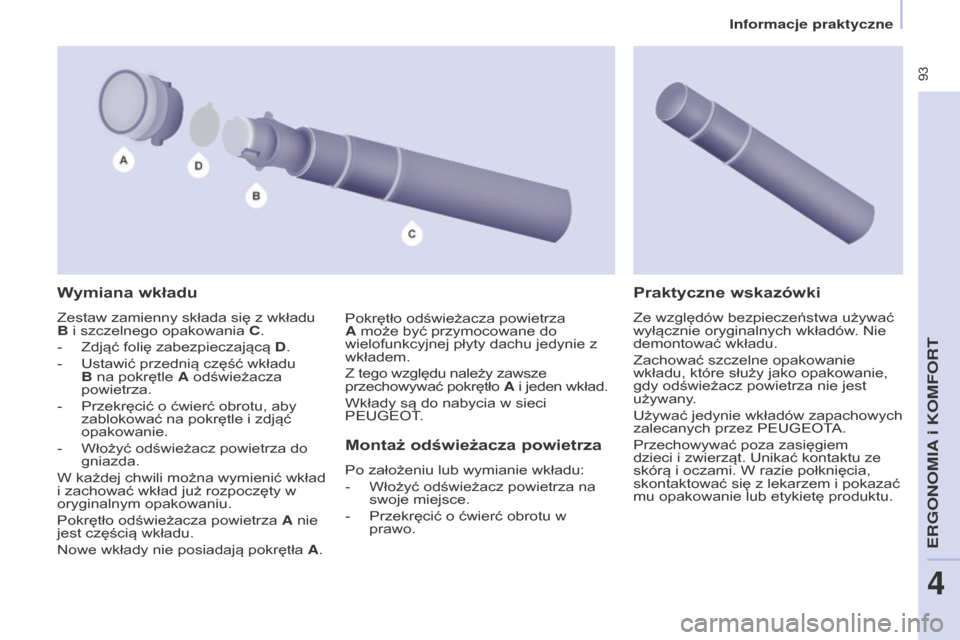

Wymiana wkładu
Zestaw zamienny składa się z wkładu
B i szczelnego opakowania C.
-
Zdjąć folię zabezpieczającą
D.
-

Ustawić przednią część wkładu
B

na pokrętle A odświeżacza
powietrza.
-

Przekręcić o ćwierć obrotu, aby
zablokować na pokrętle i zdjąć
opakowanie.
-


Włożyć odświeżacz powietrza do
gniazda.
W każdej chwili można wymienić wkład
i zachować wkład już rozpoczęty w
oryginalnym opakowaniu.
Pokrętło odświeżacza powietrza

A nie
jest częścią wkładu.
Nowe wkłady nie posiadają pokrętła A.
Montaż odświeżacza powietrza
Po założeniu lub wymianie wkładu:
-

Włożyć odświeżacz powietrza na
swoje miejsce.
-


Przekręcić o ćwierć obrotu w
prawo.
Praktyczne wskazówki
Ze względów bezpieczeństwa używać
wyłącznie oryginalnych wkładów. Nie
demontować wkładu.
Zachować szczelne opakowanie
wkładu, które służy jako opakowanie,
gdy odświeżacz powietrza nie jest
używany.
Używać jedynie wkładów zapachowych
zalecanych przez PEUGEOTA.
Przechowywać poza zasięgiem
dzieci i zwierząt. Unikać kontaktu ze
skórą i oczami. W razie połknięcia,
skontaktować się z lekarzem i pokazać
mu opakowanie lub etykietę produktu.
Pokrętło odświeżacza powietrza
A może być przymocowane do
wielofunkcyjnej płyty dachu jedynie z
wkładem.
Z tego względu należy zawsze
przechowywać pokrętło A
i jeden wkład.
Wkłady są do nabycia w sieci
PEUGEOT.
Informacje praktyczne
ERGONOMIA i KOMFORT
4

94
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

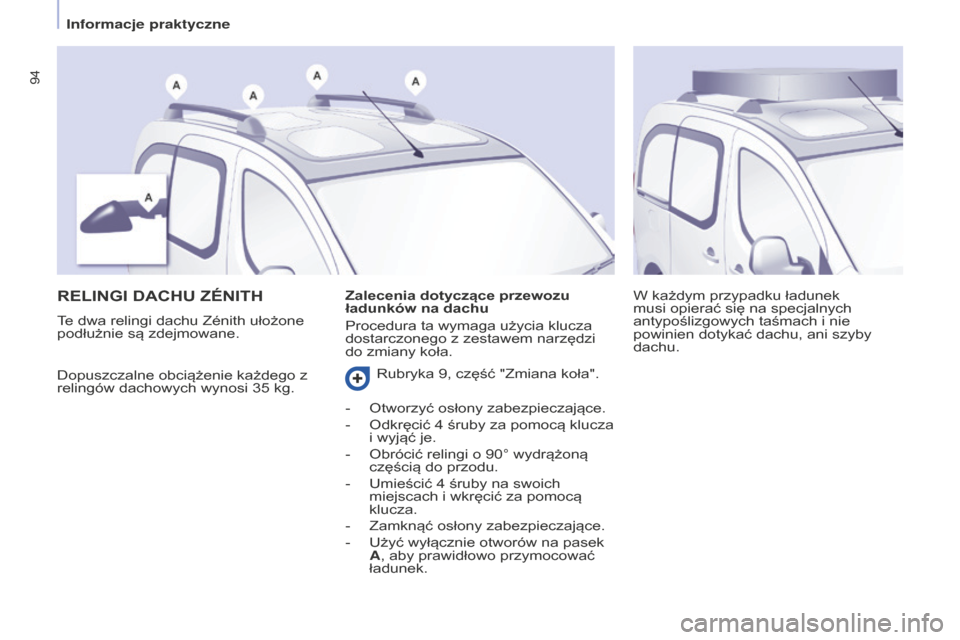

RELINGI DACHU ZéNITH
Dopuszczalne obciążenie każdego z
relingów dachowych wynosi 35 kg. W każdym przypadku ładunek
musi opierać się na specjalnych
antypoślizgowych taśmach i nie
powinien dotykać dachu, ani szyby
dachu.
Zalecenia dotyczące przewozu
ładunków na dachu
Procedura ta wymaga użycia klucza
dostarczonego z zestawem narzędzi
do zmiany koła.
Te dwa relingi dachu Zénith ułożone
podłużnie są zdejmowane.
Rubryka 9, część "Zmiana koła".
-
Otworzyć osłony zabezpieczające.
-


Odkręcić 4
śruby za pomocą klucza
i wyjąć je.
-

Obrócić relingi o 90° wydrążoną
częścią do przodu.
-


Umieścić 4
śruby na swoich
miejscach i wkręcić za pomocą
klucza.
-

Zamknąć osłony zabezpieczające.
-


Użyć wyłącznie otworów na pasek
A

, aby prawidłowo przymocować
ładunek.
