167
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

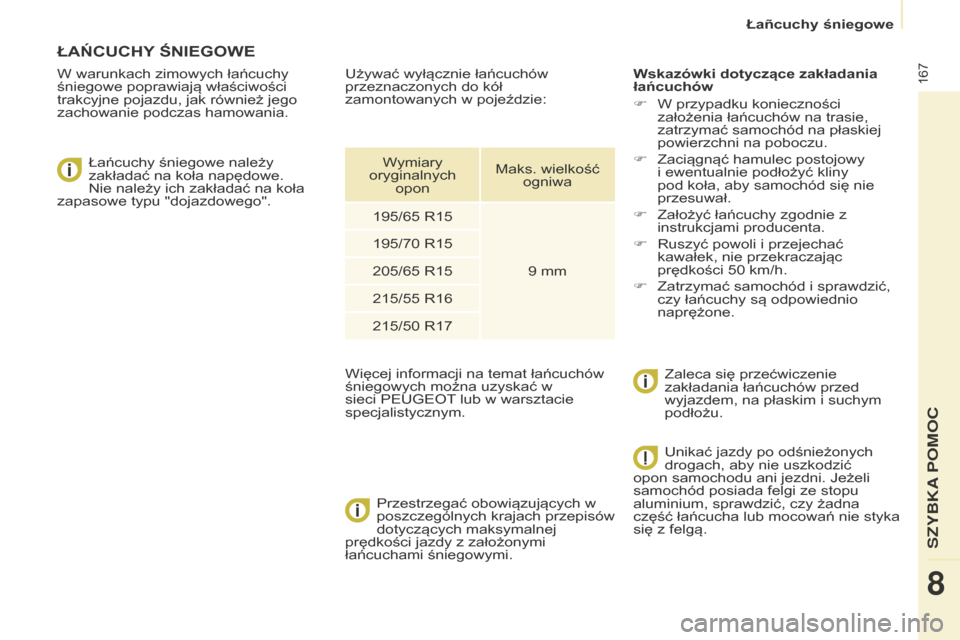

ŁAŃCUCHY ŚNIEGOWE
W warunkach zimowych łańcuchy
śniegowe poprawiają właściwości
trakcyjne pojazdu, jak również jego
zachowanie podczas hamowania.
Łańcuchy śniegowe należy
zakładać na koła napędowe.
Nie należy ich zakładać na koła
zapasowe typu "dojazdowego".
Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej
prędkości jazdy z założonymi
łańcuchami śniegowymi. Wskazówki dotyczące zakładania
łańcuchów
F

W przypadku konieczności
założenia łańcuchów na trasie,
zatrzymać samochód na płaskiej
powierzchni na poboczu.
F


Zaciągnąć hamulec postojowy
i ewentualnie podłożyć kliny
pod koła, aby samochód się nie
przesuwał.
F


Założyć łańcuchy zgodnie z
instrukcjami producenta.
F


Ruszyć powoli i przejechać
kawałek, nie przekraczając
prędkości 50

km/h.
F

Zatrzymać samochód i sprawdzić,
czy łańcuchy są odpowiednio
naprężone.
Zaleca się przećwiczenie
zakładania łańcuchów przed
wyjazdem, na płaskim i suchym
podłożu.
Używać wyłącznie łańcuchów
przeznaczonych do kół
zamontowanych w pojeździe:
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci PEUGEOT

lub w warsztacie
specjalistycznym. Wymiary
oryginalnych opon Maks. wielkość
ogniwa
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić
opon samochodu ani jezdni. Jeżeli
samochód posiada felgi ze stopu
aluminium, sprawdzić, czy żadna
część łańcucha lub mocowań nie styka
się z felgą.
Łañcuchy śniegowe
SZYBKA
8

168
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

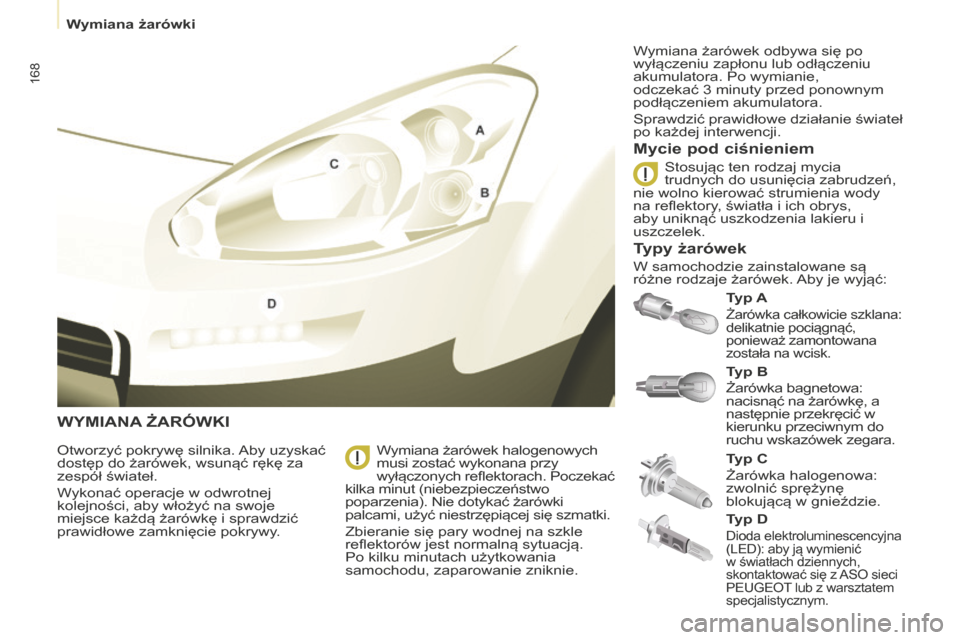

WYMIANA ŻARÓWKI
Typ A
Żarówka całkowicie szklana:
delikatnie pociągnąć,
ponieważ zamontowana
została na wcisk.
Mycie pod ciśnieniem
Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, wsunąć rękę za
zespół świateł.
Wykonać operacje w odwrotnej
kolejności, aby włożyć na swoje
miejsce każdą żarówkę i sprawdzić
prawidłowe zamknięcie pokrywy.Typ C
Żarówka halogenowa:
zwolnić sprężynę
blokującą w gnieździe. Typ B
Żarówka bagnetowa:
nacisnąć na żarówkę, a
następnie przekręcić w
kierunku przeciwnym do
ruchu wskazówek zegara.
Wymiana żarówek halogenowych
musi zostać wykonana przy
wyłączonych reflektorach. Poczekać
kilka minut (niebezpieczeństwo
poparzenia). Nie dotykać żarówki
palcami, użyć niestrzępiącej się szmatki.
Zbieranie się pary wodnej na szkle
reflektorów jest normalną sytuacją.
Po kilku minutach użytkowania
samochodu, zaparowanie zniknie. Wymiana żarówek odbywa się po
wyłączeniu zapłonu lub odłączeniu
akumulatora. Po wymianie,
odczekać 3
minuty przed ponownym
podłączeniem akumulatora.
Sprawdzić prawidłowe działanie świateł
po każdej interwencji.
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia wody
na reflektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek.
Typy żarówek
W samochodzie zainstalowane są
różne rodzaje żarówek. Aby je wyjąć:
Typ D
Dioda elektroluminescencyjna
(LED): aby ją wymienić
w światłach dziennych,
skontaktować się z ASO sieci
PEUGEOT lub z warsztatem
specjalistycznym.
Wymiana żarówki

169
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014
3. Kierunkowskazy
T

yp B, PY21W - 21W (bursztynowe)
-

Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


Obrócić oprawę żarówki o ćwierć
obrotu, w kierunku przeciwnym
do ruchu wskazówek zegara.
-


W
yjąć żarówkę, delikatnie ją
wciskając i obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.
-

W
ymienić żarówkę.
-

Sprawdzić,
czy pokrywa założona
jest prawidłowo i szczelnie
dolega na całym obwodzie.
2.
Światła pozycyjne

T

yp A, W5W - 5W
-

Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


W

yciągnąć oprawę żarówki
włożonej na wcisk, pociągając za
złącze.
-

W

ymienić żarówkę.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w
celu zapewnienia szczelności.

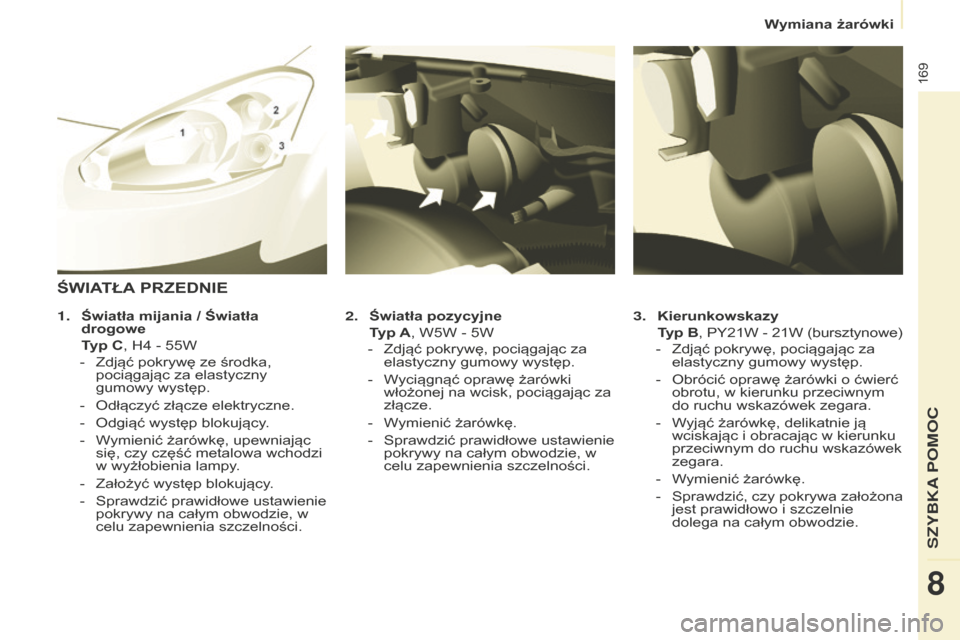

ŚWIATŁA PRZEDNIE
1. Światła mijania / Światła
drogowe
T

yp C, H4 - 55W
-

Zdjąć pokrywę ze środka,
pociągając za elastyczny
gumowy występ.
-


Odłączyć złącze elektryczne.
-


Odgiąć występ blokujący
.
-

W
ymienić żarówkę, upewniając
się, czy część metalowa wchodzi
w wyżłobienia lampy.
-

Założyć występ blokujący
.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w
celu zapewnienia szczelności.
Wymiana żarówki
SZYBKA POMOC
8

170
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

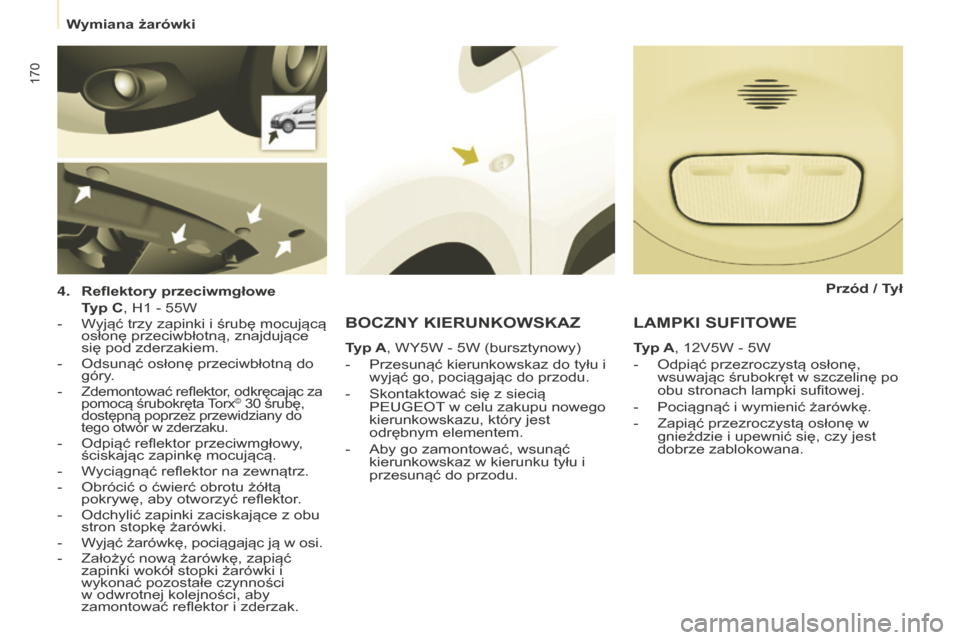

4. Reflektory przeciwmgłowe
T

yp C, H1 - 55W
-

W
yjąć trzy zapinki i śrubę mocującą
osłonę przeciwbłotną, znajdujące
się pod zderzakiem.
-

Odsunąć osłonę przeciwbłotną do
góry

.
-

Zdemontować reflektor, odkręcając za
pomocą śrubokręta Torx© 30 śrubę,
dostępną poprzez przewidziany do
tego otwór w zderzaku.
- Odpiąć reflektor przeciwmgłowy ,
ściskając zapinkę mocującą.
-

W
yciągnąć reflektor na zewnątrz.
-

Obrócić o ćwierć obrotu żółtą
pokrywę, aby otworzyć reflektor

.
-

Odchylić zapinki zaciskające z obu
stron stopkę żarówki.
-


W
yjąć żarówkę, pociągając ją w osi.
-

Założyć nową żarówkę, zapiąć
zapinki wokół stopki żarówki i
wykonać pozostałe czynności
w odwrotnej kolejności, aby
zamontować reflektor i zderzak.
BOCZNY KIERUNKOWSKAZ
Typ A, WY5W - 5W (bursztynowy)
-
Przesunąć kierunkowskaz do tyłu i
wyjąć go, pociągając do przodu.
-


Skontaktować się z siecią
PEUGEOT

w celu zakupu nowego
kierunkowskazu, który jest
odrębnym elementem.
-

Aby go zamontować, wsunąć
kierunkowskaz w kierunku tyłu i
przesunąć do przodu.
LAMPKI SUFITOWE
Typ A, 12V5W - 5W
-
Odpiąć przezroczystą osłonę,
wsuwając śrubokręt w szczelinę po
obu stronach lampki sufitowej.
-


Pociągnąć i wymienić żarówkę.
-


Zapiąć przezroczystą osłonę w
gnieździe i upewnić się, czy jest
dobrze zablokowana. Przód / T

ył
Wymiana żarówki

171
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

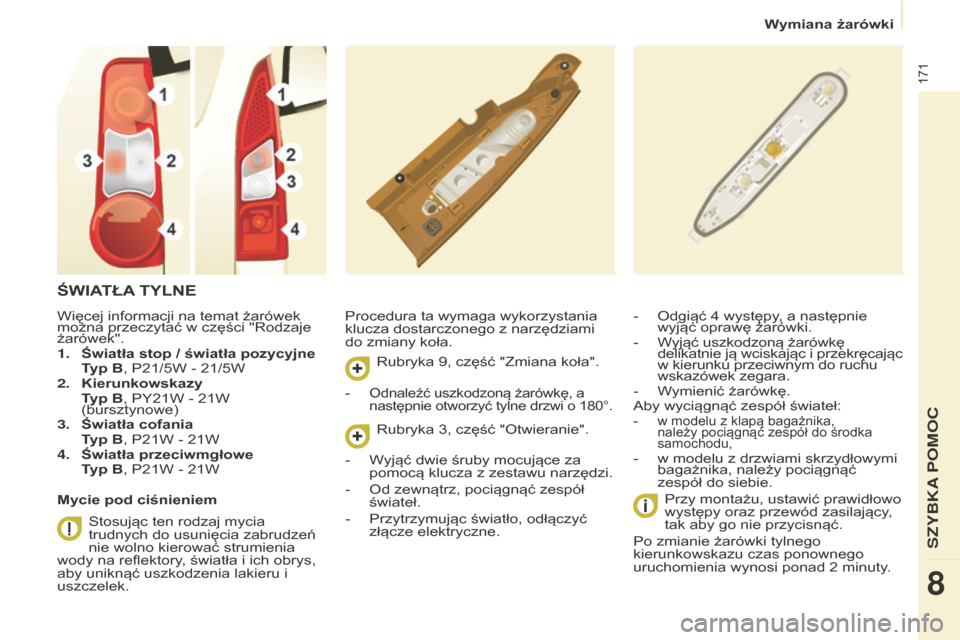

ŚWIATŁA TYLNE
Procedura ta wymaga wykorzystania
klucza dostarczonego z narzędziami
do zmiany koła.Przy montażu, ustawić prawidłowo
występy oraz przewód zasilający,
tak aby go nie przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu czas ponownego
uruchomienia wynosi ponad 2
minuty.
-
Odgiąć 4 występy, a następnie
wyjąć oprawę żarówki.
-

W
yjąć uszkodzoną żarówkę
delikatnie ją wciskając i przekręcając
w kierunku przeciwnym do ruchu
wskazówek zegara.
-

W
ymienić żarówkę.
Aby wyciągnąć zespół świateł:
- w modelu z klapą bagażnika,
należy pociągnąć zespół do środka
samochodu,
- w modelu z drzwiami skrzydłowymi
bagażnika, należy pociągnąć
zespół do siebie.
Więcej informacji na temat żarówek
można przeczytać w części "Rodzaje
żarówek".
1.

Światła stop / światła pozycyjne


T

yp B, P21/5W - 21/5W
2.

Kierunkowskazy


T

yp B, PY21W - 21W
(bursztynowe)
3.

Światła cofania


T

yp B, P21W - 21W
4.
Światła przeciwmgłowe
T
yp B, P21W - 21W
Mycie pod ciśnieniem Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń
nie wolno kierować strumienia
wody na reflektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek. Rubryka 9, część "Zmiana koła".
- Odnaleźć uszkodzoną żarówkę, a

następnie otworzyć tylne drzwi o 180°.
Rubryka 3, część "Otwieranie".
-

W
yjąć dwie śruby mocujące za
pomocą klucza z zestawu narzędzi.
-

Od zewnątrz, pociągnąć zespół
świateł.
-


Przytrzymując światło, odłączyć
złącze elektryczne.
Wymiana żarówki
SZYBKA POMOC
8

172
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

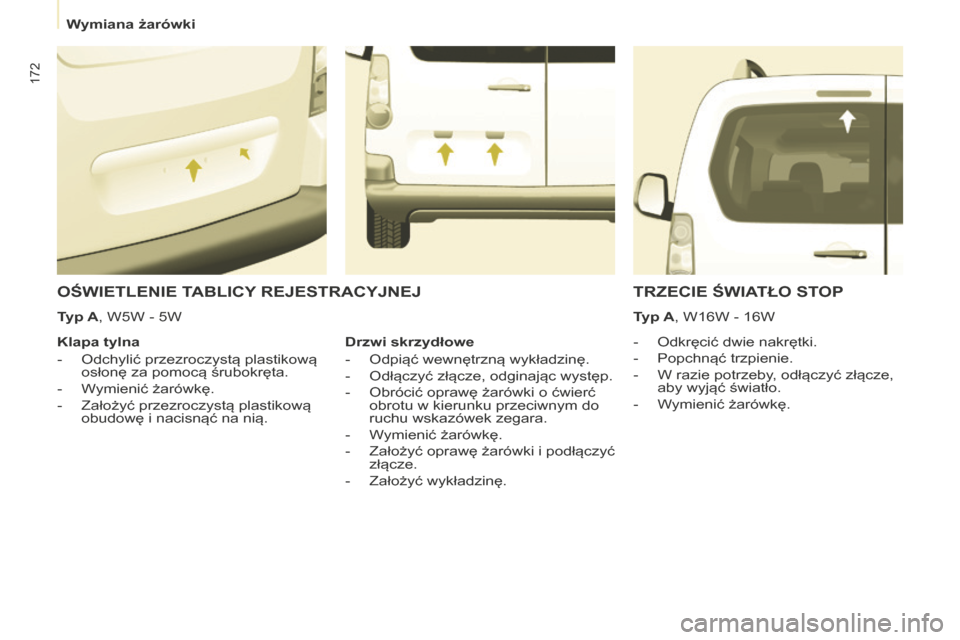

OŚWIETLENIE TABLICY REJESTRACYJNEJ
- Odkręcić dwie nakrętki.
-
Popchnąć trzpienie.
-


W razie potrzeby
, odłączyć złącze,
aby wyjąć światło.
-

W
ymienić żarówkę.
Klapa tylna
-

Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.
-


W

ymienić żarówkę.
-

Założyć przezroczystą plastikową
obudowę i nacisnąć na nią.
TRZECIE ŚWIATŁO STOP
Typ A, W16W - 16W
Drzwi skrzydłowe
-

Odpiąć wewnętrzną wykładzinę.
-


Odłączyć złącze, odginając występ.
-


Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do
ruchu wskazówek zegara.
-


W

ymienić żarówkę.
-

Założyć

oprawę żarówki i podłączyć
złącze.
-

Założyć wykładzinę.
T

yp A, W5W - 5W
Wymiana żarówki

173
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

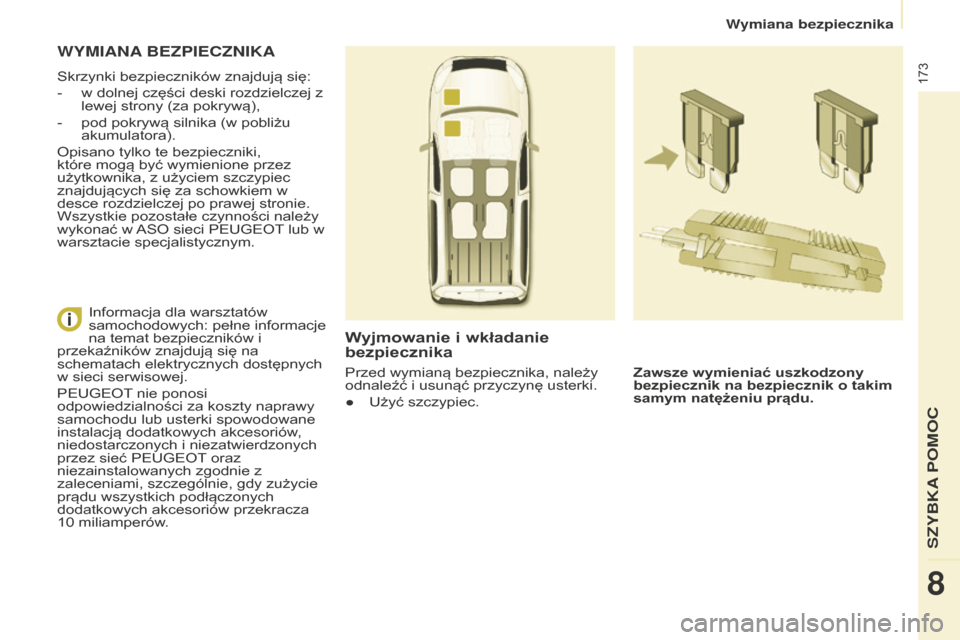

WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników znajdują się:
-
w dolnej części deski rozdzielczej z
lewej strony (za pokrywą),
-


pod pokrywą silnika (w pobliżu
akumulatora).
Opisano tylko te bezpieczniki,
które mogą być wymienione przez
użytkownika, z użyciem szczypiec
znajdujących się za schowkiem w
desce rozdzielczej po prawej stronie.
Wszystkie pozostałe czynności należy
wykonać w

ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Wyjmowanie i wkładanie
bezpiecznika
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.
Informacja dla warsztatów
samochodowych: pełne informacje
na temat bezpieczników i
przekaźników znajdują się na
schematach elektrycznych dostępnych
w sieci serwisowej.
PEUGEOT nie ponosi
odpowiedzialności za koszty naprawy
samochodu lub usterki spowodowane
instalacją dodatkowych akcesoriów,
niedostarczonych i niezatwierdzonych
przez sieć PEUGEOT oraz
niezainstalowanych zgodnie z
zaleceniami, szczególnie, gdy zużycie
prądu wszystkich podłączonych
dodatkowych akcesoriów przekracza
10

miliamperów. Przed wymianą bezpiecznika, należy
odnaleźć i usunąć przyczynę usterki.
●

Użyć szczypiec.
Wymiana bezpiecznika
SZYBKA POMOC
8

174
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

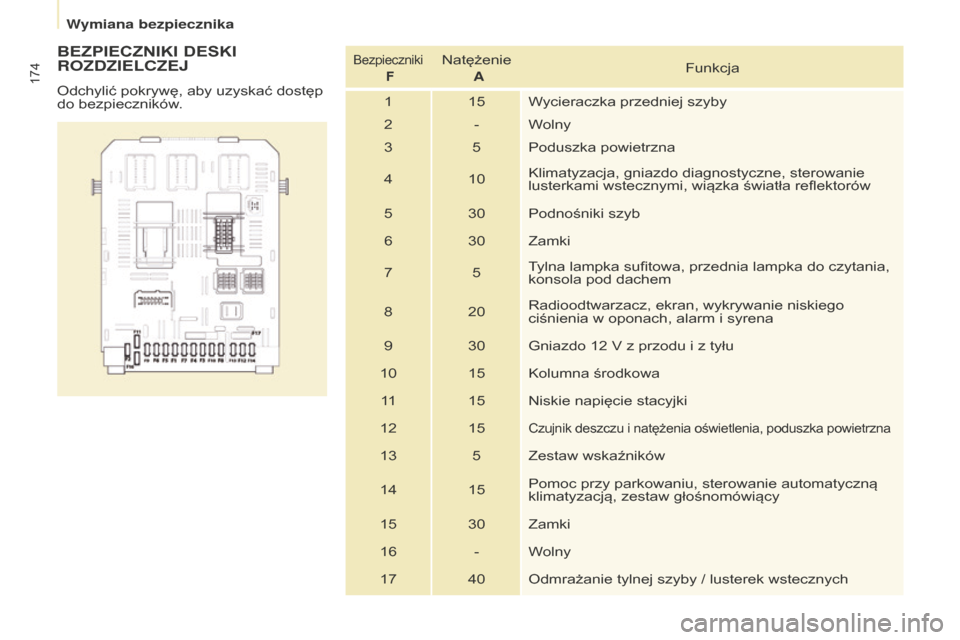

BEZPIECZNIKI DESKI
ROZDZIELCZEJ
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.
Bezpieczniki FNatężenie
A Funkcja
1 15 Wycieraczka przedniej szyby
2 - Wolny
3 5 Poduszka powietrzna
4 10 Klimatyzacja, gniazdo diagnostyczne, sterowanie
lusterkami wstecznymi, wiązka światła reflektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5Tylna lampka sufitowa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w oponach, alarm i syrena
9 30 Gniazdo 12
V z przodu i z tyłu
10 15 Kolumna środkowa 11 15 Niskie napięcie stacyjki
12 15
Czujnik deszczu i natężenia oświetlenia, poduszka powietrzna
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie automatyczną
klimatyzacją, zestaw głośnomówiący
15 30 Zamki
16 - Wolny
17 40 Odmrażanie tylnej szyby / lusterek wstecznych
Wymiana bezpiecznika
