2014.5 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

175
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

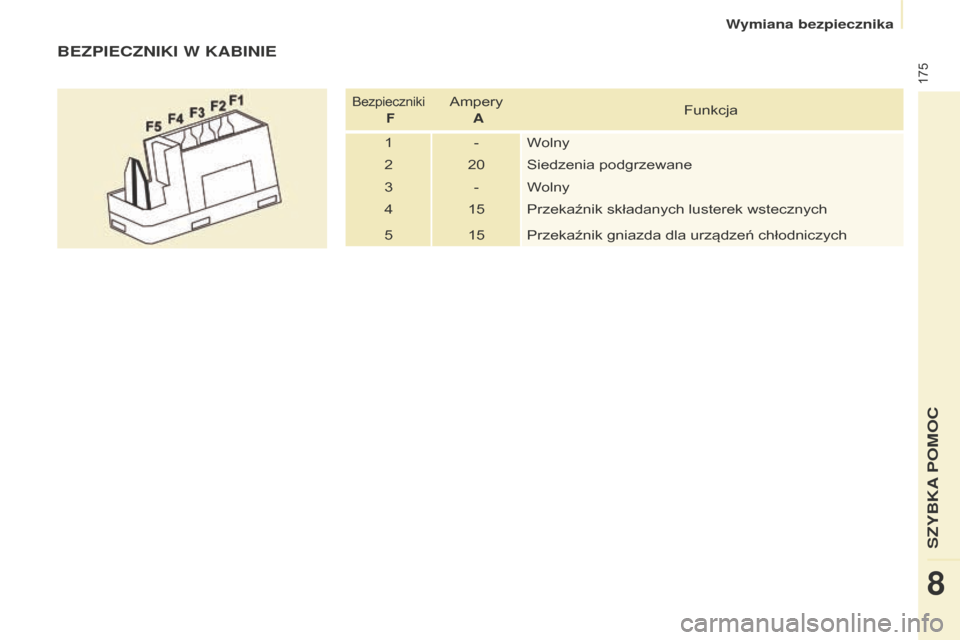

BEZPIECZNIKI W KABINIE
Bezpieczniki FAmpery
A Funkcja
1 - Wolny
2 20 Siedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych
Wymiana bezpiecznika
SZYBKA POMOC
8

176
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

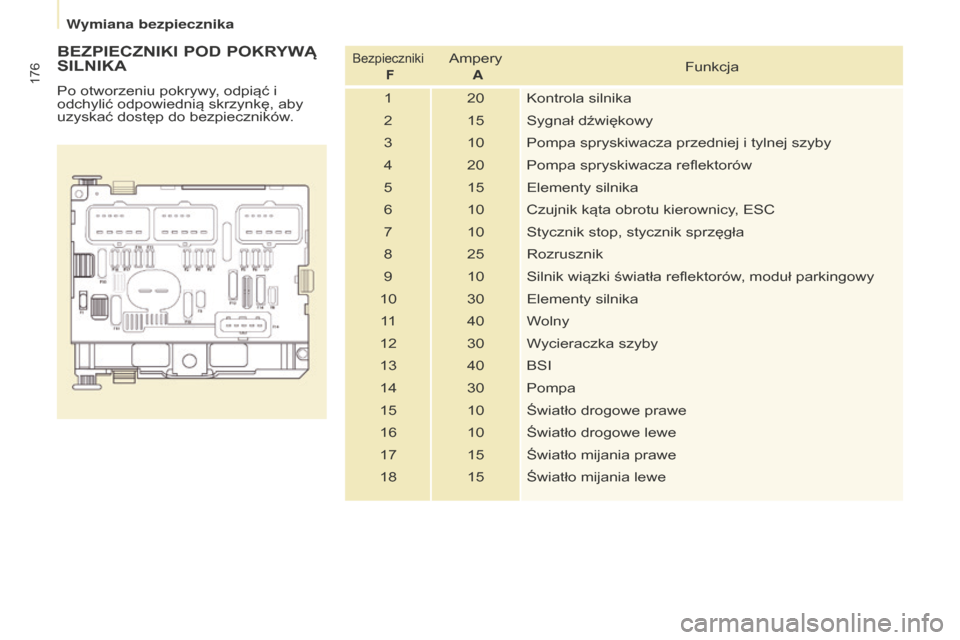

BEZPIECZNIKI POD POKRYWĄ
SILNIKA
Po otworzeniu pokrywy, odpiąć i
odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.
Bezpieczniki FAmpery
A Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza reflektorów
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik wiązki światła reflektorów, moduł parkingowy
10 30 Elementy silnika 11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe
Wymiana bezpiecznika

177
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

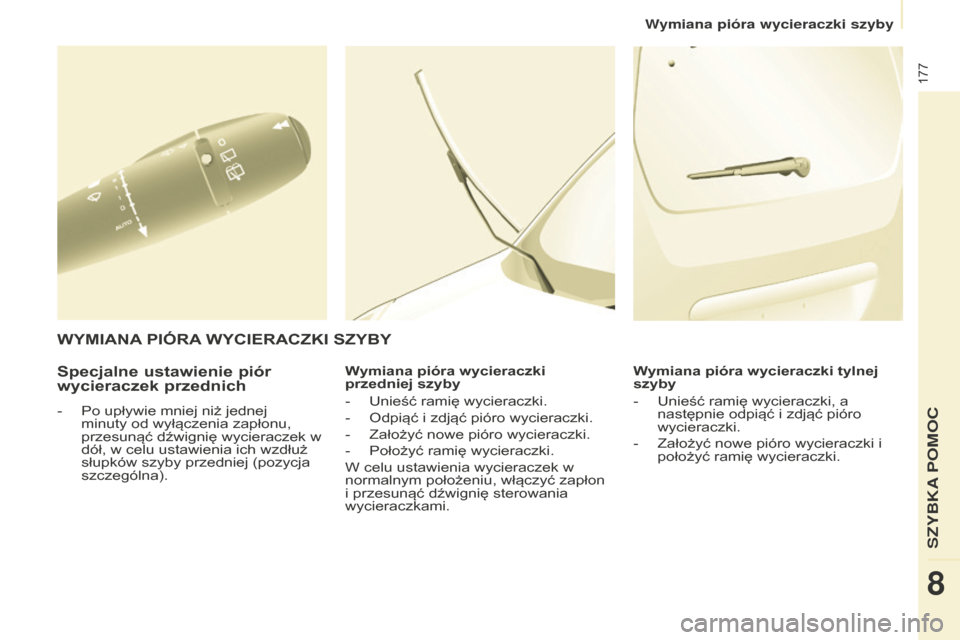

Specjalne ustawienie piór
wycieraczek przednich
- Po upływie mniej niż jednej
minuty od wyłączenia zapłonu,
przesunąć dźwignię wycieraczek w
dół, w celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna).W
ymiana pióra wycieraczki
przedniej szyby
- Unieść ramię wycieraczki.
- Odpiąć i zdjąć pióro wycieraczki.
-

Założyć nowe pióro wycieraczki.
-


Położyć ramię wycieraczki.
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami. W

ymiana pióra wycieraczki tylnej
szyby
- Unieść ramię wycieraczki, a
następnie odpiąć i zdjąć pióro
wycieraczki.
-

Założyć nowe pióro wycieraczki i
położyć ramię wycieraczki.
WYMIANA PIÓRA WYCIERACZKI SZYBY
W
SZYBKA
8

178
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014
Bez podnoszenia (cztery koła
na ziemi)
Należy zawsze stosować drążek
holowniczy.

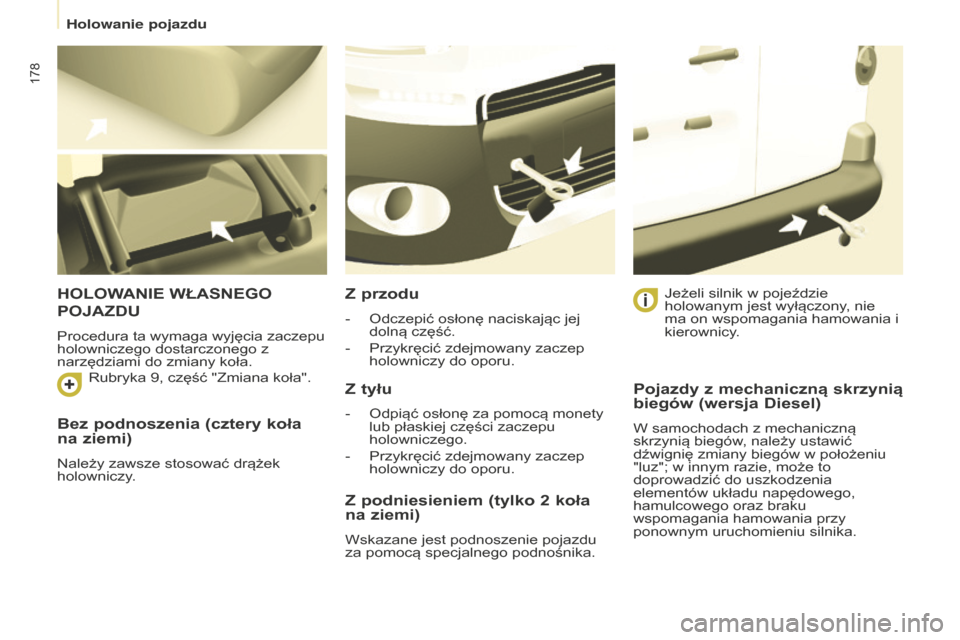

HOLOWANIE WŁASNEGO
POJAZDU
Procedura ta wymaga wyjęcia zaczepu
holowniczego dostarczonego z
narzędziami do zmiany koła.
Z przodu
- Odczepić osłonę naciskając jej
dolną część.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Z tyłu
- Odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Jeżeli silnik w pojeździe
holowanym jest wyłączony
, nie
ma on wspomagania hamowania i
kierownicy.
Z podniesieniem (tylko 2 koła
na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika.
Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów, należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie, może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.
Rubryka 9, część "Zmiana koła".
Holowanie pojazdu

Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014
8
179

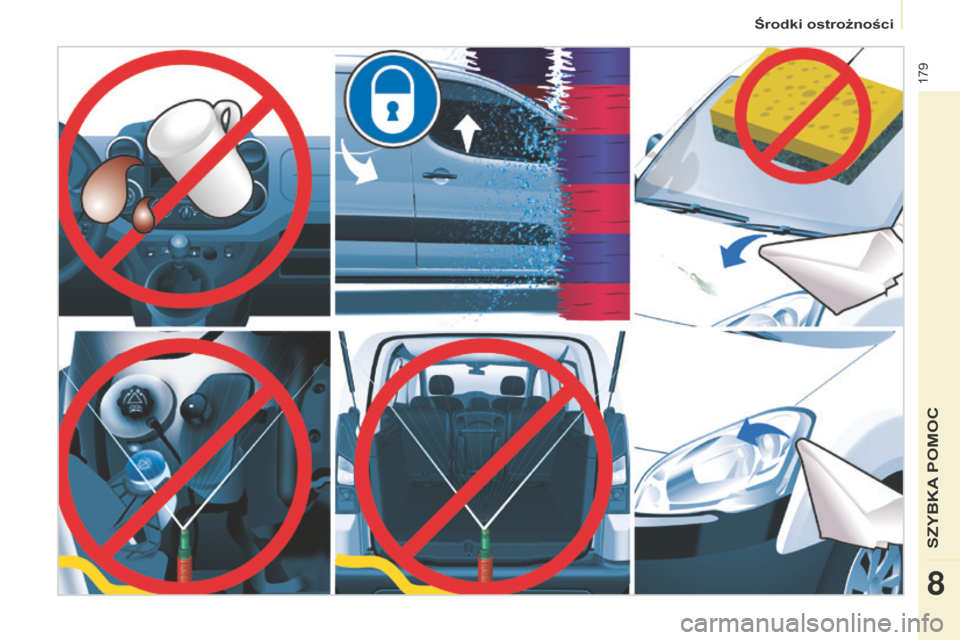

Środki ostrożności
SZYBKA POMOC

180
Partner_2_VP_pl_Chap09_Caract-technique_ed02-2014
W

181
Partner_2_VP_pl_Chap09_Caract-technique_ed02-2014

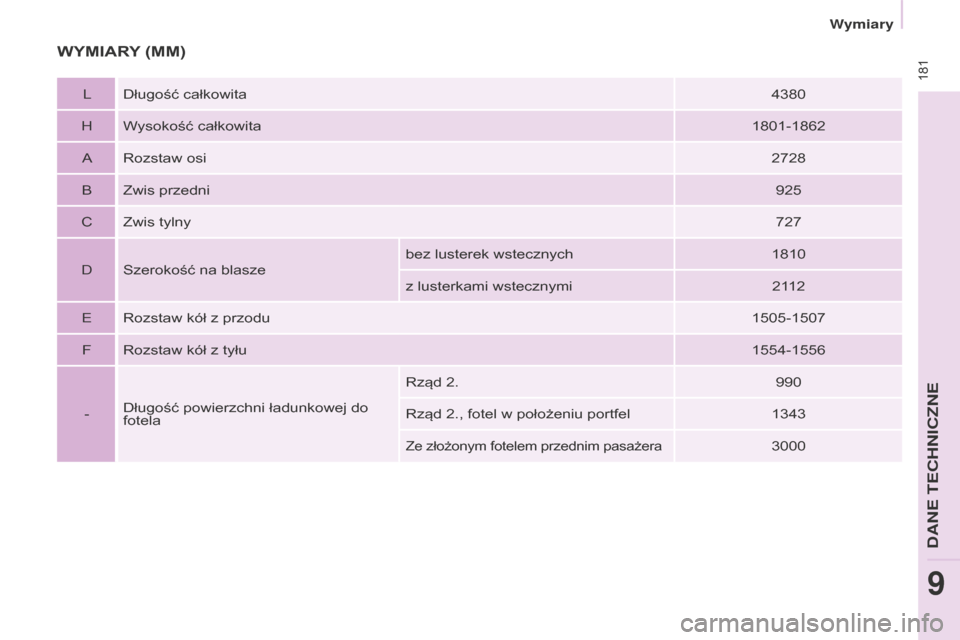

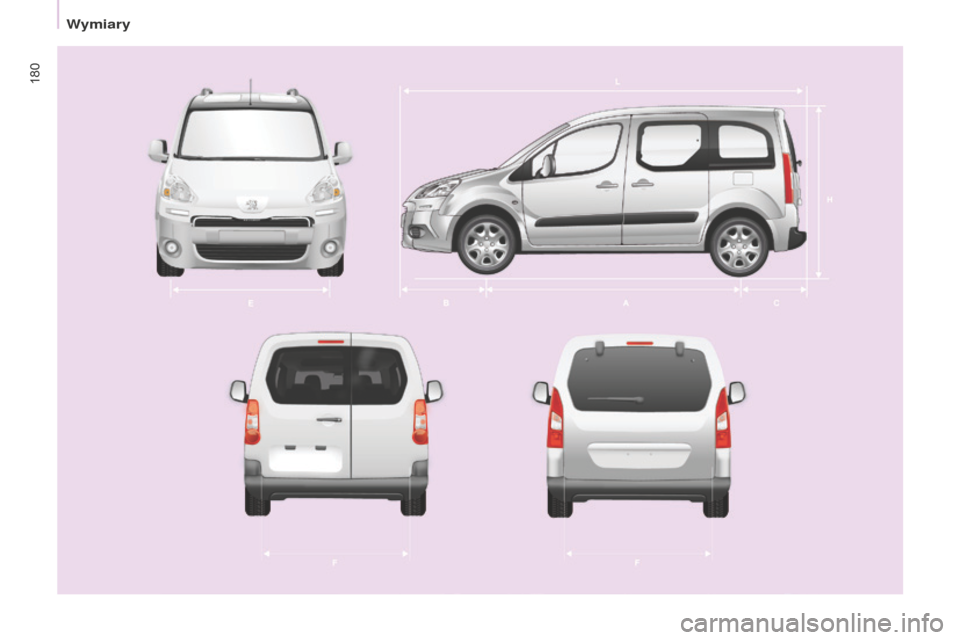

WYMIARY (MM)
LDługość całkowita 4380
H Wysokość całkowita 1801-1862
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 727
D Szerokość na blasze bez lusterek wstecznych
1810
z lusterkami wstecznymi 2112
E Rozstaw kół z przodu 1505-1507
F Rozstaw kół z tyłu 1554-1556
- Długość powierzchni ładunkowej do
fotela Rząd 2.
990
Rząd 2., fotel w położeniu portfel 1343
Ze złożonym fotelem przednim pasażera3000
Wymiary
DANE TECHNICZNE
9

182
Partner_2_VP_pl_Chap09_Caract-technique_ed02-2014

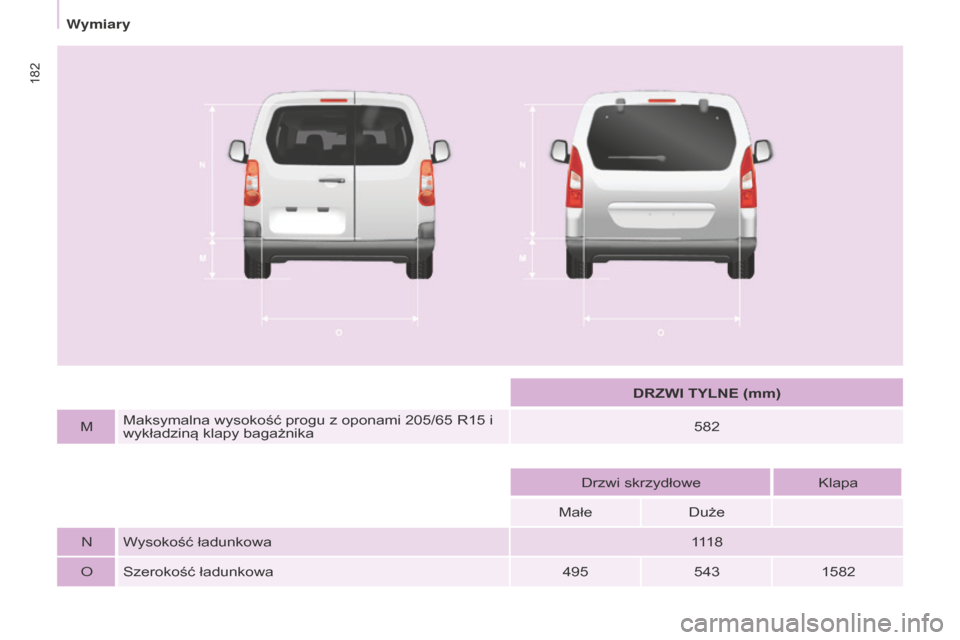

DRZWI TYLNE (mm)
M Maksymalna wysokość progu z oponami 205/65

R15

i
wykładziną klapy bagażnika 582
Drzwi skrzydłowe Klapa
Małe Duże
N Wysokość ładunkowa 111 8
O Szerokość ładunkowa 4955431582
Wymiary
