2014.5 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

71
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

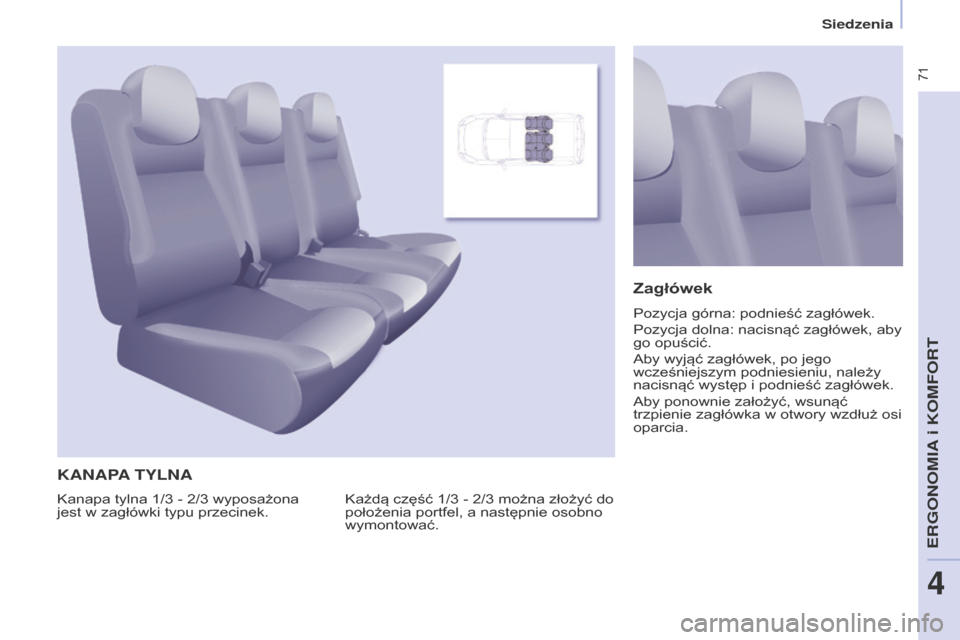

KANAPA TYLNA
Każdą część 1/3 - 2/3 można złożyć do
położenia portfel, a następnie osobno
wymontować.
Zagłówek
Pozycja górna: podnieść zagłówek.
Pozycja dolna: nacisnąć zagłówek, aby
go opuścić.
Aby wyjąć zagłówek, po jego
wcześniejszym podniesieniu, należy
nacisnąć występ i podnieść zagłówek.
Aby ponownie założyć, wsunąć
trzpienie zagłówka w otwory wzdłuż osi
oparcia.
Kanapa tylna 1/3

- 2/3

wyposażona
jest w zagłówki typu przecinek.
Siedzenia
ERGONOMIA i KOMFORT
4

72
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

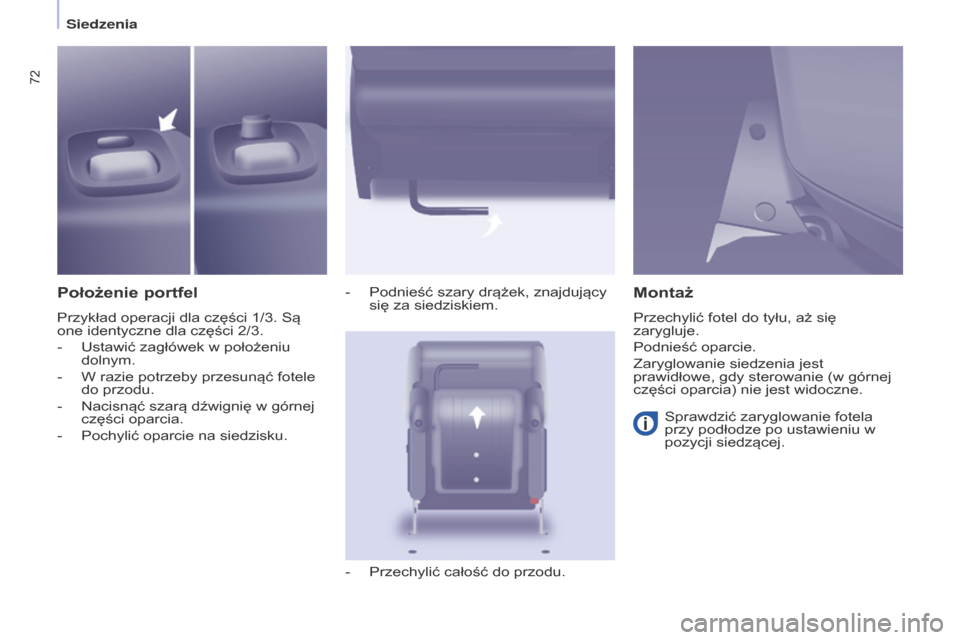

Położenie portfel
Przykład operacji dla części 1/3. Są
one identyczne dla części 2/3.
-
Ustawić zagłówek w położeniu
dolnym.
-


W razie potrzeby przesunąć fotele
do przodu.
-


Nacisnąć szarą dźwignię w górnej
części oparcia.
-


Pochylić oparcie na siedzisku. -


Podnieść szary drążek, znajdujący
się za siedziskiem.
-

Przechylić całość do przodu.
Montaż
Przechylić fotel do tyłu, aż się
zarygluje.
Podnieść oparcie.
Zaryglowanie siedzenia jest
prawidłowe, gdy sterowanie (w górnej
części oparcia) nie jest widoczne.Sprawdzić zaryglowanie fotela
przy podłodze po ustawieniu w
pozycji siedzącej.
Siedzenia

73
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

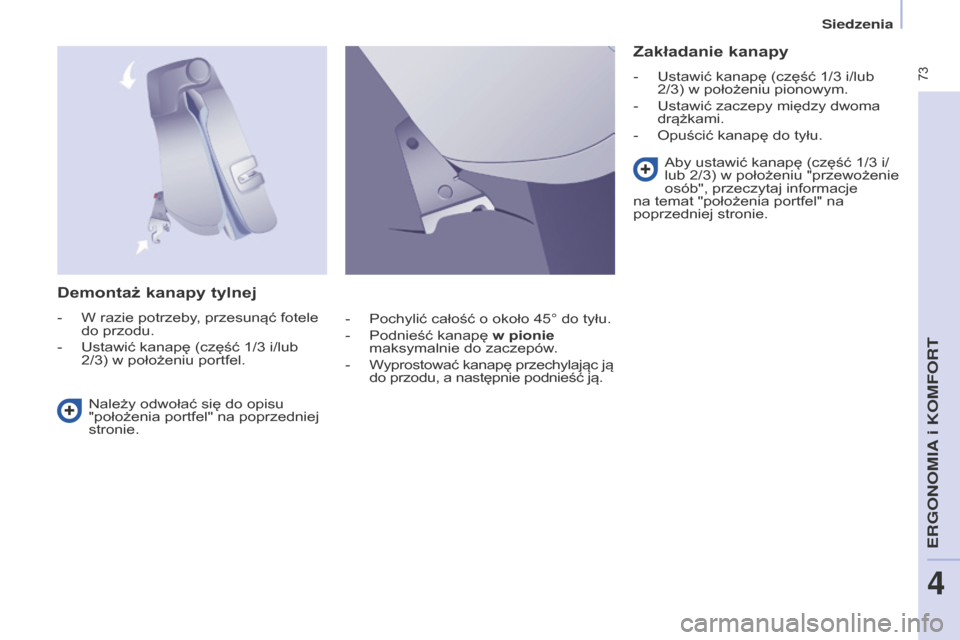

Demontaż kanapy tylnej
- W razie potrzeby, przesunąć fotele
do przodu.
-

Ustawić kanapę (część 1/3
i/lub
2/3) w położeniu portfel.
Zakładanie kanapy
- Ustawić kanapę (część 1/3 i/lub
2/3) w położeniu pionowym.
-

Ustawić zaczepy między dwoma
drążkami.
-


Opuścić kanapę do tyłu.
Należy odwołać się do opisu
"położenia portfel" na poprzedniej
stronie. Aby ustawić kanapę (część 1/3

i/
lub 2/3) w położeniu "przewożenie
osób", przeczytaj informacje
na temat "położenia portfel" na
poprzedniej stronie.
-

Pochylić całość o około 45° do tyłu.
-


Podnieść kanapę

w pionie
maksymalnie do zaczepów.
-

W

yprostować kanapę przechylając ją
do przodu, a następnie podnieść ją.
Siedzenia
ERGONOMIA i KOMFORT
4

74
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

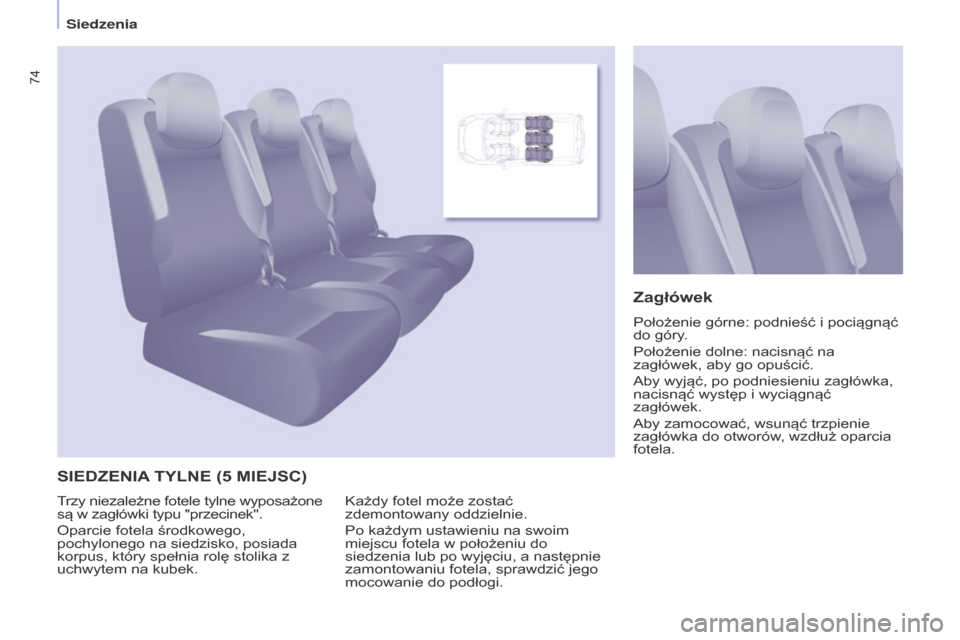

SIEDZENIA TYLNE (5 MIEJSC)Zagłówek
Położenie górne: podnieść i pociągnąć
do góry.
Położenie dolne: nacisnąć na
zagłówek, aby go opuścić.
Aby wyjąć, po podniesieniu zagłówka,
nacisnąć występ i wyciągnąć
zagłówek.
Aby zamocować, wsunąć trzpienie
zagłówka do otworów, wzdłuż oparcia
fotela.
Każdy fotel może zostać
zdemontowany oddzielnie.
Po każdym ustawieniu na swoim
miejscu fotela w położeniu do
siedzenia lub po wyjęciu, a następnie
zamontowaniu fotela, sprawdzić jego
mocowanie do podłogi.
Trzy niezależne fotele tylne wyposażone
są w zagłówki typu "przecinek".
Oparcie fotela środkowego,
pochylonego na siedzisko, posiada
korpus, który spełnia rolę stolika z
uchwytem na kubek.
Siedzenia

75
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

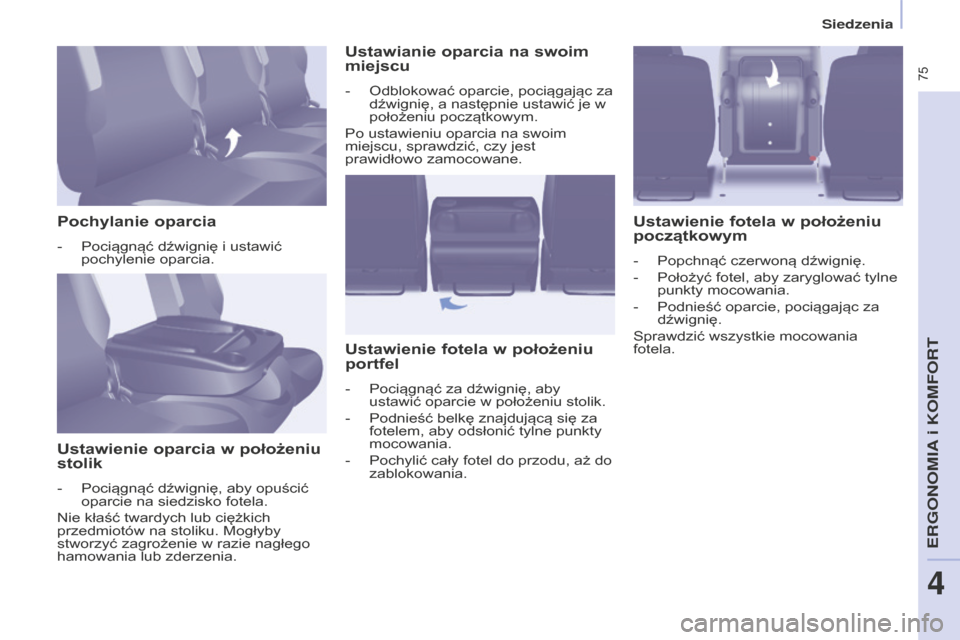

Pochylanie oparcia
- Pociągnąć dźwignię i ustawić
pochylenie oparcia.
Ustawienie oparcia w położeniu
stolik
- Pociągnąć dźwignię, aby opuścić
oparcie na siedzisko fotela.
Nie kłaść twardych lub ciężkich
przedmiotów na stoliku. Mogłyby
stworzyć zagrożenie w razie nagłego
hamowania lub zderzenia.
Ustawianie oparcia na swoim
miejscu
- Odblokować oparcie, pociągając za
dźwignię, a następnie ustawić je w
położeniu początkowym.
Po ustawieniu oparcia na swoim
miejscu, sprawdzić, czy jest
prawidłowo zamocowane.
Ustawienie fotela w położeniu
portfel
- Pociągnąć za dźwignię, aby
ustawić oparcie w położeniu stolik.
-

Podnieść belkę znajdującą się za
fotelem, aby odsłonić tylne punkty
mocowania.
-


Pochylić cały fotel do przodu, aż do
zablokowania.
Ustawienie fotela w położeniu
początkowym
- Popchnąć czerwoną dźwignię.
-
Położyć fotel, aby zaryglować tylne
punkty mocowania.
-


Podnieść oparcie, pociągając za
dźwignię.
Sprawdzić wszystkie mocowania
fotela.
Siedzenia
ERGONOMIA i KOMFORT
4

76
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

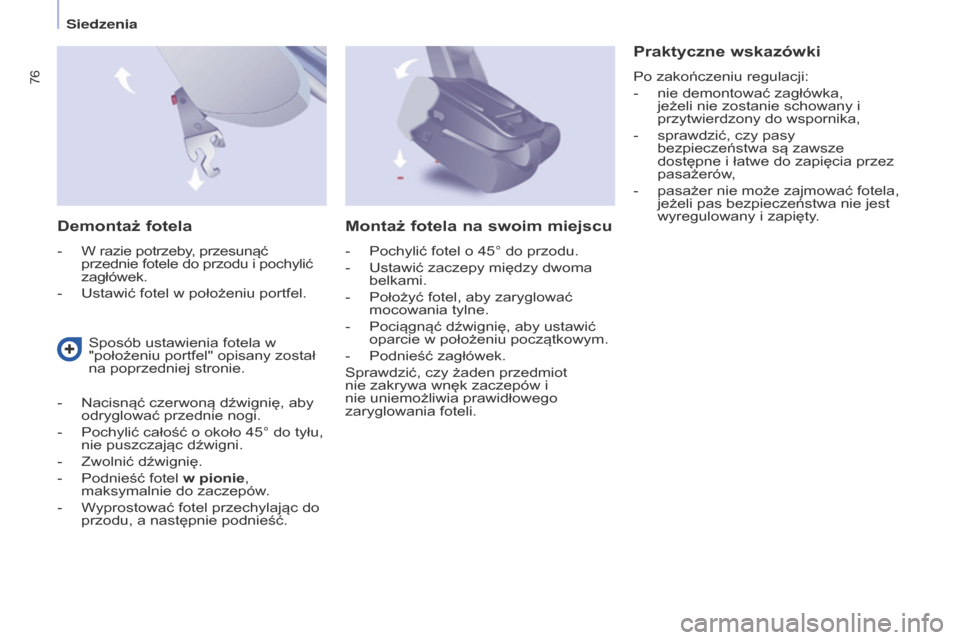

Demontaż fotela
- W razie potrzeby, przesunąć
przednie fotele do przodu i pochylić
zagłówek.
-

Ustawić fotel w położeniu portfel.
Praktyczne wskazówki
Po zakończeniu regulacji:
-
nie demontować zagłówka,
jeżeli nie zostanie schowany i
przytwierdzony do wspornika,
-


sprawdzić, czy pasy
bezpieczeństwa są zawsze
dostępne i łatwe do zapięcia przez
pasażerów

,
-

pasażer nie może zajmować fotela,
jeżeli pas bezpieczeństwa nie jest
wyregulowany i zapięty

.
Sposób ustawienia fotela w
"położeniu portfel" opisany został
na poprzedniej stronie.
-

Nacisnąć czerwoną dźwignię, aby
odryglować przednie nogi.
-


Pochylić całość o około 45° do tyłu,
nie puszczając dźwigni.
-


Zwolnić dźwignię.
-


Podnieść fotel

w pionie,
maksymalnie do zaczepów.
-

W

yprostować fotel przechylając do
przodu, a następnie podnieść.
Montaż fotela na swoim miejscu
- Pochylić fotel o 45° do przodu.
-
Ustawić zaczepy między dwoma
belkami.
-


Położyć fotel, aby zaryglować
mocowania tylne.
-


Pociągnąć dźwignię, aby ustawić
oparcie w położeniu początkowym.
-


Podnieść zagłówek.
Sprawdzić, czy żaden przedmiot
nie zakrywa wnęk zaczepów i
nie uniemożliwia prawidłowego
zaryglowania foteli.
Siedzenia

77
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

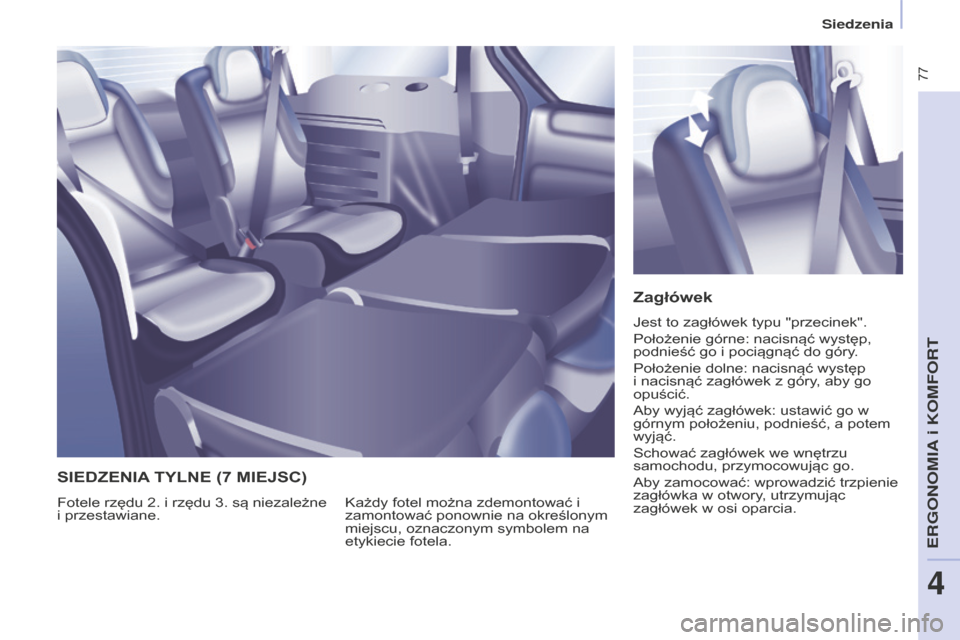

Zagłówek
Jest to zagłówek typu "przecinek".
Położenie górne: nacisnąć występ,
podnieść go i pociągnąć do góry.
Położenie dolne: nacisnąć występ
i nacisnąć zagłówek z góry, aby go
opuścić.
Aby wyjąć zagłówek: ustawić go w
górnym położeniu, podnieść, a potem
wyjąć.
Schować zagłówek we wnętrzu
samochodu, przymocowując go.
Aby zamocować: wprowadzić trzpienie
zagłówka w otwory, utrzymując
zagłówek w osi oparcia.
Każdy fotel można zdemontować i
zamontować ponownie na określonym
miejscu, oznaczonym symbolem na
etykiecie fotela.
Fotele rzędu 2. i rzędu 3. są niezależne
i przestawiane.
SIEDZENIA TYLNE (7 MIEJSC)
Siedzenia
ERGONOMIA i KOMFORT
4

78
Partner_2_VP_pl_Chap04_Ergonomie_ed02-2014

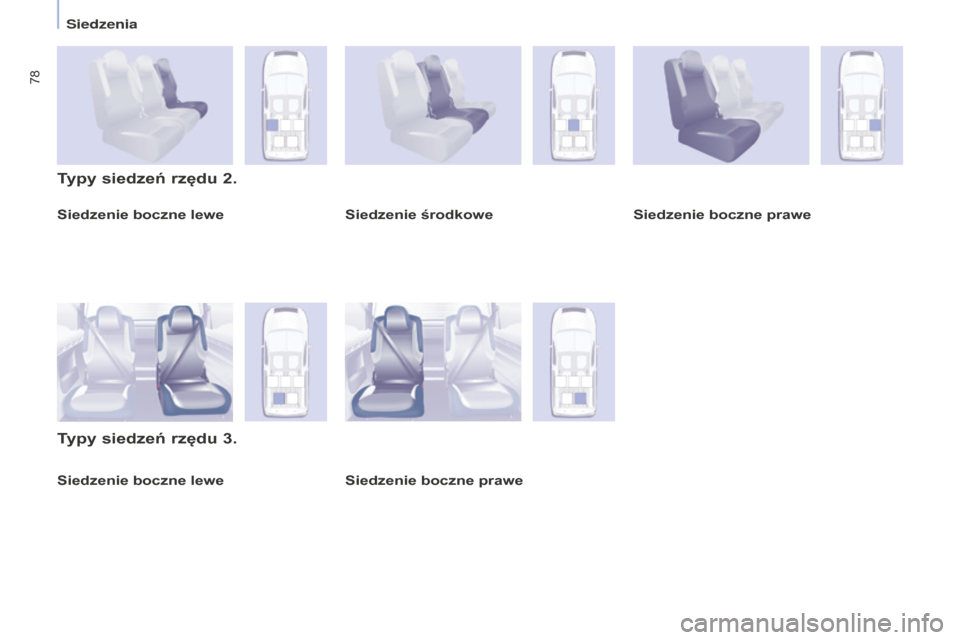

Siedzenie boczne lewe
Typy siedzeń rzędu 2.
Typy siedzeń rzędu 3.
Siedzenie środkoweSiedzenie boczne prawe
Siedzenie boczne prawe
Siedzenie boczne lewe
Siedzenia
