2014.5 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

127
Partner_2_VP_pl_Chap05_Securite_ed02-2014
INSTALACJA FOTELIKA
DZIECIĘCEGO

Z PODPÓRKĄ
Foteliki dziecięce z podpórką (lub
bazą) muszą być instalowane ze
szczególną ostrożnością. Należy
zwrócić uwagę, czy pod stopami przy
bocznych tylnych siedzeniach nie
znajduje się schowek.
Tylne środkowe miejsce nie ma
schowka pod stopami. Można więc bez
przeszkód instalować fotelik dziecięcy
z podpórką, zarówno mocowany za
pomocą zamocowań ISOFIX, jak też
za pomocą trzypunktowego pasa
bezpieczeństwa.
Nie ustawiać podpórki na
pokrywie schowka, ponieważ
może zostać zniszczona w razie
silnego uderzenia. Jeżeli regulacja
podpórki na to pozwala, proponujemy
dwie możliwości jej instalacji.
Na dnie schowka
Jeżeli podpórka jest wystarczająco
długa, można postawić ją na dnie
schowka. Przed zamocowaniem
podpórki należy całkowicie opróżnić
schowek.
Poza schowkiem
Jeżeli podpórka jest dość długa i
można ją wystarczająco odchylić
(zgodnie z zaleceniami podanymi
w instrukcji instalacji fotelika
dziecięcego), można ustawić podpórkę
na podłodze obok schowka. Można
wykorzystać regulację wzdłużną fotela
tylnego i przedniego, aby ustawić
podpórkę poza schowkiem.
Jeżeli nie można ustawić podpórki
w sposób opisany powyżej,
nie należy instalować fotelika
dziecięcego z podpórką na tym
miejscu.
Przewożenie dzieci
BEZPIECZE
STWO
5

128
Partner_2_VP_pl_Chap05_Securite_ed02-2014

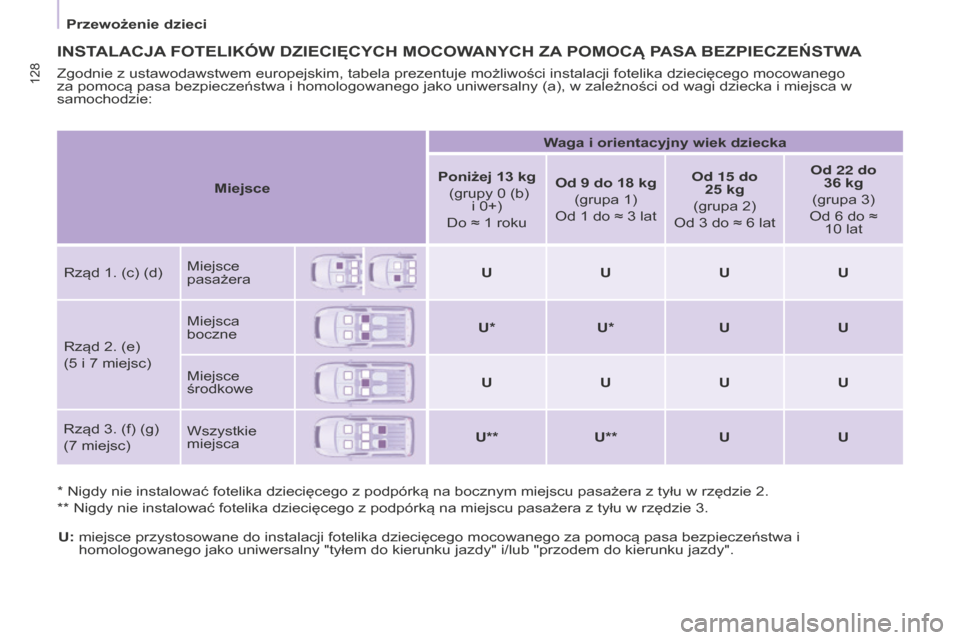

INSTALACJA FOTELIKÓW DZIECIĘCYCH MOCOWANYCH ZA POMOCĄ PASA BEZPIECZEŃSTWA
* Nigdy nie instalować fotelika dziecięcego z podpórką na bocznym miejscu pasażera z tyłu w rzędzie 2.
** Nigdy nie instalować fotelika dziecięcego z podpórką na miejscu pasażera z tyłu w rzędzie 3.
Zgodnie z ustawodawstwem europejskim, tabela prezentuje możliwości instalacji fotelika dziecięcego mocowanego
za pomocą pasa bezpieczeństwa i homologowanego jako uniwersalny (a), w zależności od wagi dziecka i miejsca w
samochodzie:
U:
miejsce przystosowane do instalacji fotelika dziecięcego mocowa
nego za pomocą pasa bezpieczeństwa i
homologowanego jako uniwersalny "tyłem do kierunku jazdy" i/lub "przodem do kierunku jazdy". Miejsce
Waga i orientacyjny wiek dziecka
Poniżej 13 kg
(grupy 0 (b)
i 0+)
Do ≈ 1 roku
Od 9 do 18 kg
(grupa 1)
Od 1 do ≈ 3 lat
Od 15 do
25 kg
(grupa 2)
Od 3 do ≈ 6 lat
Od 22 do
36 kg
(grupa 3)
Od 6 do ≈
10 lat
Rząd 1. (c) (d) Miejsce
pasażera U
UUU
Rząd 2. (e)
(5 i 7 miejsc)
Miejsca
boczne
U*
U* UU
Miejsce
środkowe U
UUU
Rząd 3. (f) (g)
(7 miejsc)
Wszystkie
miejsca
U**
U** UU
Przewożenie dzieci

129
Partner_2_VP_pl_Chap05_Securite_ed02-2014
(a) Uniwersalny fotelik dziecięcy: fotelik
dziecięcy, który można instalować
we wszystkich samochodach przy
użyciu pasa bezpieczeństwa.
(b)

Grupa 0
: od urodzenia do 10 kg.
Gondole i łóżeczka "auto" nie
mogą być instalowane na miejscu
pasażera z przodu lub w rzędzie
3. Gdy są zainstalowane w rzędzie
2, mogą uniemożliwić korzystanie
z jednego lub kilku miejsc w tym
rzędzie.
(c)

Przed montażem fotelika
dziecięcego na tym miejscu, należy
zapoznać się z obowiązującymi
przepisami w danym kraju.
(d)


Gdy fotelik dziecięcy "tyłem do
kierunku jazdy" jest zainstalowany
na miejscu pasażera z przodu

,
czołową poduszkę powietrzna
pasażera należy bezwzględnie
wyłączyć. Zaniechanie tego
mogłoby grozić ciężkimi
obrażeniami lub śmiercią
dziecka w przypadku wyzwolenia
poduszki powietrznej.
Gdy fotelik dziecięcy "przodem do
kierunku jazdy" jest zainstalowany
na miejscu pasażera z przodu

,
czołowa poduszka powietrzna
pasażera powinna pozostać
włączona. Wyjąć i schować zagłówek
przed zainstalowaniem fotelika
dziecięcego z oparciem na
miejscu pasażera.
Zamontować zagłówek na swoim
miejscu po zdemontowaniu fotelika
dziecięcego.
(e)
Aby zainstalować fotelik
dziecięcy na miejscu z tyłu,
tyłem lub przodem do kierunku
jazdy
, przesunąć do przodu
fotele usytuowane przed nim i
wyprostować ich oparcia, aby
pozostawić wystarczającą ilość
miejsca na fotelik dziecięcy albo na
nogi dziecka.
(f)

Ustawić oparcia siedzeń bocznych i
środkowego

rzędu 2. usytuowanych
przed miejscem zajętym przez
fotelik dziecięcy w pozycji
stolika, a jeżeli to nie wystarcza,
zdemontować te siedzenia rzędu
2., aby fotelik dziecięcy albo nogi
dziecka nie dotykały siedzeń
rzędu 2.
(g)

Jeżeli miejsca w 3. rzędzie są
zajęte, nie pozostawiać fotelika
zainstalowanego na siedzeniu
składanym 2. rzędu, aby ułatwić
dostęp do 3. rzędu.
Przewożenie dzieci
BEZPIECZE
STWO
5

130
Partner_2_VP_pl_Chap05_Securite_ed02-2014
MOCOWANIA "ISOFIX"
Samochód posiada homologację
zgodną z najnowszymi przepisami
ISOFIX.
Dotyczy to trzech zaczepów dla
każdego siedzenia:-

dwóch zaczepów z przodu
A,
umieszczonych między oparciem
a siedziskiem fotela samochodu,
noszących specjalne oznaczenia, -
jednego zaczepu z tyłu B,
znajdującego się na oparciu
fotela samochodu, do mocowania
górnego paska, zwanego Top
Tether.
Top Tether umożliwia mocowanie
górnego paska fotelików dziecięcych
posiadających taki pasek. W
przypadku zderzenia czołowego,
urządzenie to ogranicza przechył
fotelika dziecięcego do przodu.
System mocowania ISOFIX zapewnia
pewny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Foteliki dziecięce ISOFIX wyposażone
są w dwa zamki, które mocowane są
do dwóch zaczepów A z przodu.
Niektóre foteliki posiadają również
górny pasek, który łączy się z
zaczepem tylnym B. Należy ściśle stosować się do
instrukcji montażu podanych w
instrukcji użytkownika fotelika
dziecięcego.
Aby przymocować fotelik dziecięcy do
zaczepu Top Tether:
-

wyjąć i schować zagłówek
przed zainstalowaniem fotelika
dziecięcego na tym miejscu
(zamontować zagłówek po
zdemontowaniu fotelika
dziecięcego),
-

przełożyć górny pasek fotelika
dziecięcego za górną część oparcia
fotela, centrując go pomiędzy
otworami pod trzpienie zagłówka,
-


zamocować zaczep górnego paska
do tylnego pierścienia,
-


napiąć górny pasek.Nieprawidłowe zainstalowanie
fotelika dziecięcego w
samochodzie naraża dziecko
na niebezpieczeństwo w razie
wypadku.
Aby zapoznać się z możliwościami
instalowania fotelików dziecięcych
ISOFIX w Państwa samochodzie,
prosimy przejrzeć tabelę zbiorczą.
Przewożenie dzieci

131
Partner_2_VP_pl_Chap05_Securite_ed02-2014

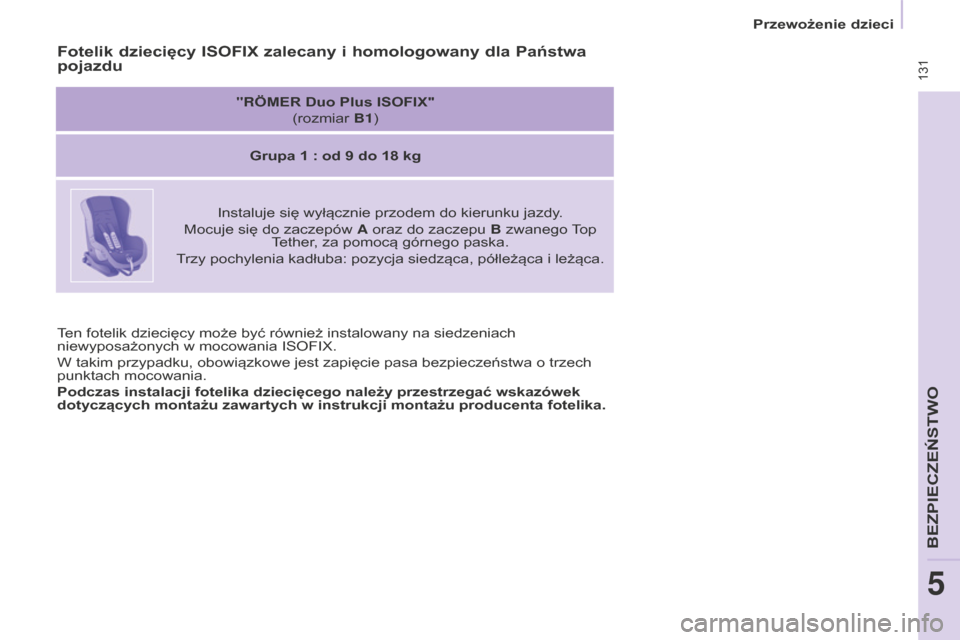

Ten fotelik dziecięcy może być również instalowany na siedzeniach
niewyposażonych w mocowania ISOFIX.
W takim przypadku, obowiązkowe jest zapięcie pasa bezpieczeństwa o trzech
punktach mocowania.
Podczas instalacji fotelika dziecięcego należy przestrzegać wskazówek
dotyczących montażu zawartych w instrukcji montażu producenta fotelika.
Fotelik dziecięcy ISOFIX zalecany i homologowany dla Państwa
pojazdu
"RÖMER Duo Plus ISOFIX" (rozmiar B1)
Grupa 1
: od 9 do 18 kg
Instaluje się wyłącznie przodem do kierunku jazdy.
Mocuje się do zaczepów A oraz do zaczepu B zwanego Top Tether, za pomocą górnego paska.
Trzy pochylenia kadłuba: pozycja siedząca, półleżąca i leżąca.
Przewożenie dzieci
BEZPIECZE
STWO
5

132
Partner_2_VP_pl_Chap05_Securite_ed02-2014

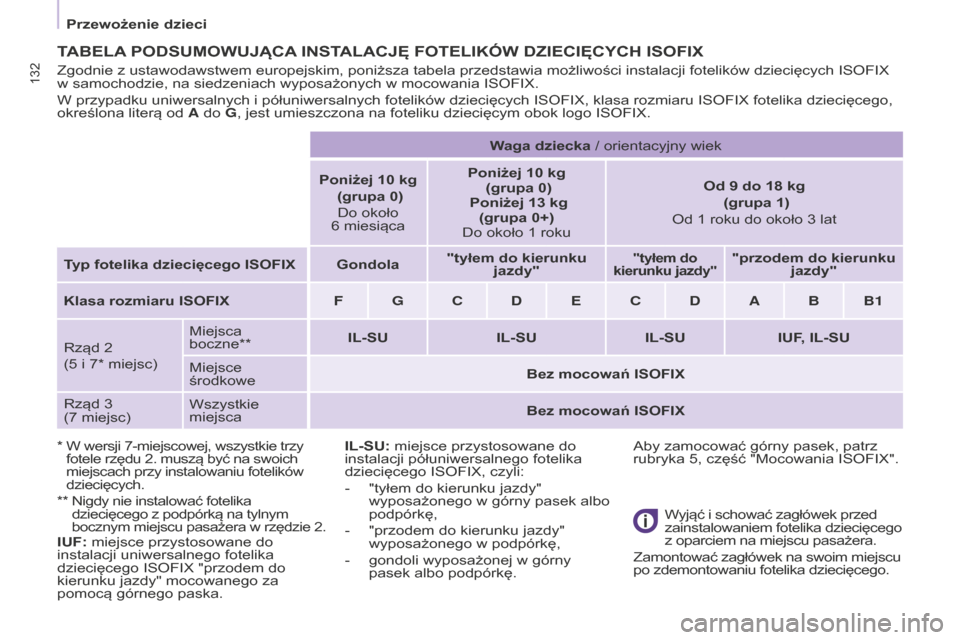

TABELA PODSUMOWUJĄCA INSTALACJĘ FOTELIKÓW DZIECIĘCYCH ISOFIX
* W wersji 7-miejscowej, wszystkie trzy
fotele rzędu 2. muszą być na swoich
miejscach przy instalowaniu fotelików
dziecięcych.
**

Nigdy nie instalować fotelika

dziecięcego z podpórką na tylnym
bocznym miejscu pasażera w rzędzie 2.
Zgodnie z ustawodawstwem europejskim, poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX
w samochodzie, na siedzeniach wyposażonych w mocowania ISOFIX.
W przypadku uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX, klasa rozmiaru ISOFIX fotelika dziecięcego,
określona literą od A do G, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10
kg
(grupa 0) Do około
6
miesiącaPoniżej 10
kg
(grupa 0)
Poniżej 13
kg
(grupa 0+)
Do około 1
rokuOd 9
do 18 kg
(grupa 1)
Od 1
roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola "tyłem do kierunku
jazdy"
"tyłem do
kierunku jazdy""przodem do kierunku jazdy"
Klasa rozmiaru ISOFIX F G C D E C D A B B1
Rząd 2

(5


i 7* miejsc) Miejsca
boczne**
IL-SU
IL-SUIL-SUIUF, IL-SU
Miejsce
środkowe Bez mocowań ISOFIX
Rząd 3

(7


miejsc) Wszystkie
miejsca
Bez mocowań ISOFIX
IL-SU: miejsce przystosowane do
instalacji półuniwersalnego fotelika
dziecięcego ISOFIX, czyli:
-

"tyłem do kierunku jazdy"
wyposażonego w górny pasek albo
podpórkę,
-


"przodem do kierunku jazdy"
wyposażonego w podpórkę,
-


gondoli wyposażonej w górny
pasek albo podpórkę. W

yjąć i schować zagłówek przed
zainstalowaniem fotelika dziecięcego
z oparciem na miejscu pasażera.
Zamontować zagłówek na swoim miejscu
po zdemontowaniu fotelika dziecięcego.
IUF: miejsce przystosowane do
instalacji uniwersalnego fotelika
dziecięcego ISOFIX "przodem do
kierunku jazdy" mocowanego za
pomocą górnego paska. Aby zamocować górny pasek, patrz
rubryka 5, część "Mocowania ISOFIX".
Przewożenie dzieci

133
Partner_2_VP_pl_Chap05_Securite_ed02-2014
ZALECENIA DOTYCZĄCE
FOTELIKÓW

DZIECIĘCYCH
Na miejscach z tyłu należy zawsze
pozostawić wystarczającą ilość miejsca
pomiędzy przednim fotelem i:
-

fotelikiem dziecięcym "tyłem do
kierunku jazdy",
-


stopami dziecka siedzącego w
foteliku "przodem do kierunku
jazdy".
W tym celu przesunąć przedni
fotel do przodu, a w razie potrzeby
wyprostować także jego oparcie. Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie
gwarantuje bezpieczeństwa dziecka w
przypadku kolizji.
Należy sprawdzić, czy pod
fotelikiem dziecięcym nie ma
pasa bezpieczeństwa albo klamry
pasa bezpieczeństwa, mogłoby to
zdestabilizować fotelik.
Należy zapiąć pasy bezpieczeństwa
lub pasy fotelika dziecięcego,
ograniczając maksymalnie luz

względem ciała dziecka, nawet w
przypadku krótkich przejazdów.
Aby zainstalować fotelik dziecięcy za
pomocą pasa bezpieczeństwa, należy
sprawdzić, czy pas jest dobrze napięty
na foteliku dziecięcym i czy trzyma on
mocno fotelik dziecięcy na siedzeniu
samochodu. Jeżeli fotel pasażera w
Państwa samochodzie jest regulowany,
przesunąć go do przodu w razie
potrzeby. Aby w sposób optymalny zainstalować
fotelik dziecięcy "przodem do kierunku
jazdy", należy sprawdzić, czy jego
oparcie jest możliwie jak najbliżej
oparcia fotela samochodu, a nawet
styka się z nim.
Należy zdemontować zagłówek przed
zainstalowaniem fotelika dziecięcego z
oparciem na miejscu pasażera.
Należy upewnić się, że zagłówek
jest prawidłowo schowany albo
przymocowany, aby uniknąć by nie stał
się on pociskiem w razie gwałtownego
hamowania.
Zamontować zagłówek na swoim
miejscu po zdemontowaniu fotelika
dziecięcego.
Dzieci na przednich fotelach
Przepisy dotyczące przewozu dzieci na
miejscu pasażera z przodu różnią się w
zależności od kraju. Należy zapoznać
się z przepisami obowiązującymi w
danym kraju.
Należy wyłączyć czołową poduszkę
powietrzną pasażera z chwilą
zainstalowania fotelika dziecięcego
"tyłem do kierunku jazdy" na miejscu
pasażera z przodu.
Zaniedbanie tego grozi poważnym
zranieniem albo śmiercią dziecka
w momencie zadziałania poduszki
powietrznej.
Instalacja podstawki
podwyższającej
Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach
dziecka, nie dotykając szyi.
Należy upewnić się, czy część
brzuszna pasa bezpieczeństwa
spoczywa na udach dziecka.
PEUGEOT zaleca stosowanie
podstawek podwyższających wraz
z oparciem, wyposażonych w
prowadnicę pasa na poziomie ramion.
Dla zachowania bezpieczeństwa
należy pamiętać, by nie zostawiać:
-

dziecka/dzieci bez opieki w
samochodzie,
-


dziecka lub zwierzęcia w
samochodzie na słońcu, przy
zamkniętych szybach,
-


kluczy w zasięgu dzieci wewnątrz
samochodu.
Aby zapobiec przypadkowemu
otworzeniu drzwi, należy włączyć
mechanizm "Bezpieczeństwo dzieci".
Szyb tylnych nie należy otwierać
bardziej niż o jedną trzecią.
Aby osłonić małe dziecko przed
promieniami słonecznymi, należy
założyć na tylne szyby żaluzje boczne.
W przypadku instalacji w rzędzie 3,
ustawić oparcia siedzeń bocznych i
środkowego w rzędzie 2


w położeniu
stolika albo zdemontować te siedzenia
w rzędzie 2

tak, aby fotelik dziecięcy
albo nogi dziecka nie dotykały siedzeń
rzędu 2.
Przewożenie dzieci
BEZPIECZE
STWO
5

134
Partner_2_VP_pl_Chap05_Securite_ed02-2014
BEZPIECZEŃSTWO DZIECI
Funkcja uniemożliwia otworzenie od
wewnątrz drzwi bocznych.Tryb ręczny
Etykieta sygnalizuje miejsce położenia
zabezpieczenia.
-

Całkowicie otworzyć, przekraczając
punkt oporu.
-


Przechylić dźwignię, znajdującą się
na tylnej ścianie drzwi. T

ryb elektryczny
Przy włączonym zapłonie
wcisnąć przycisk. Zapali się
dioda.
Uwaga: funkcja jest niezależna
od włącznika centralnego zamka.
Zawsze wyjmować klucz ze
stacyjki opuszczając samochód
nawet na chwilę.
Po każdym włączeniu zapłonu,
zaleca się sprawdzenie, czy funkcja
zabezpieczenia dzieci jest włączona.
W razie silnego zderzenia elektryczny
mechanizm bezpieczeństwa dzieci
zostanie automatycznie wyłączony.
Przewożenie dzieci
