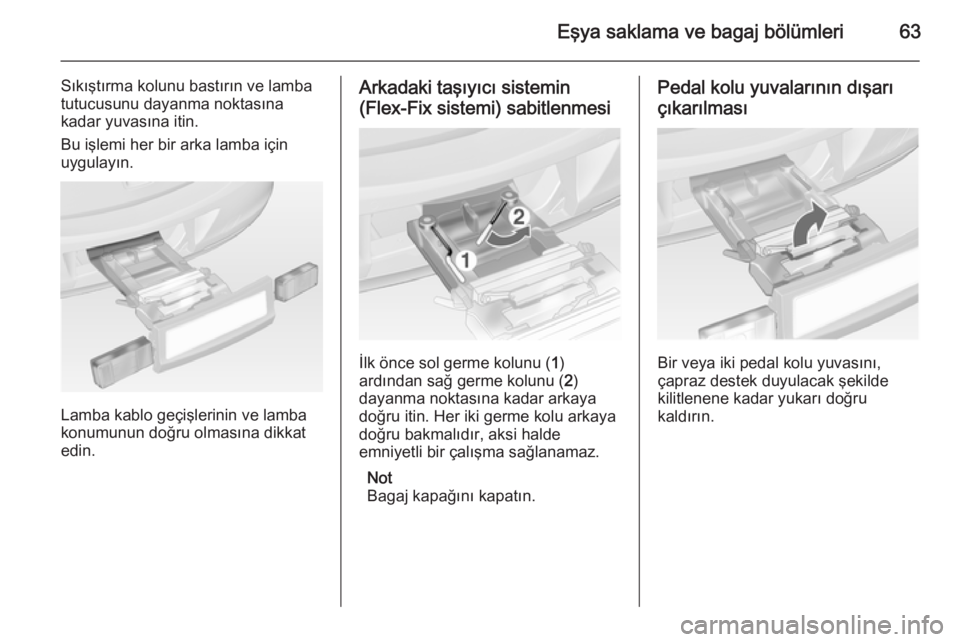

Page 65 of 225
Eşya saklama ve bagaj bölümleri63
Sıkıştırma kolunu bastırın ve lamba
tutucusunu dayanma noktasına
kadar yuvasına itin.
Bu işlemi her bir arka lamba için
uygulayın.
Lamba kablo geçişlerinin ve lamba
konumunun doğru olmasına dikkat
edin.
Arkadaki taşıyıcı sistemin
(Flex-Fix sistemi) sabitlenmesi
İlk önce sol germe kolunu ( 1)
ardından sağ germe kolunu ( 2)
dayanma noktasına kadar arkaya
doğru itin. Her iki germe kolu arkaya
doğru bakmalıdır, aksi halde
emniyetli bir çalışma sağlanamaz.
Not
Bagaj kapağını kapatın.
Pedal kolu yuvalarının dışarı
çıkarılması
Bir veya iki pedal kolu yuvasını,
çapraz destek duyulacak şekilde
kilitlenene kadar yukarı doğru
kaldırın.

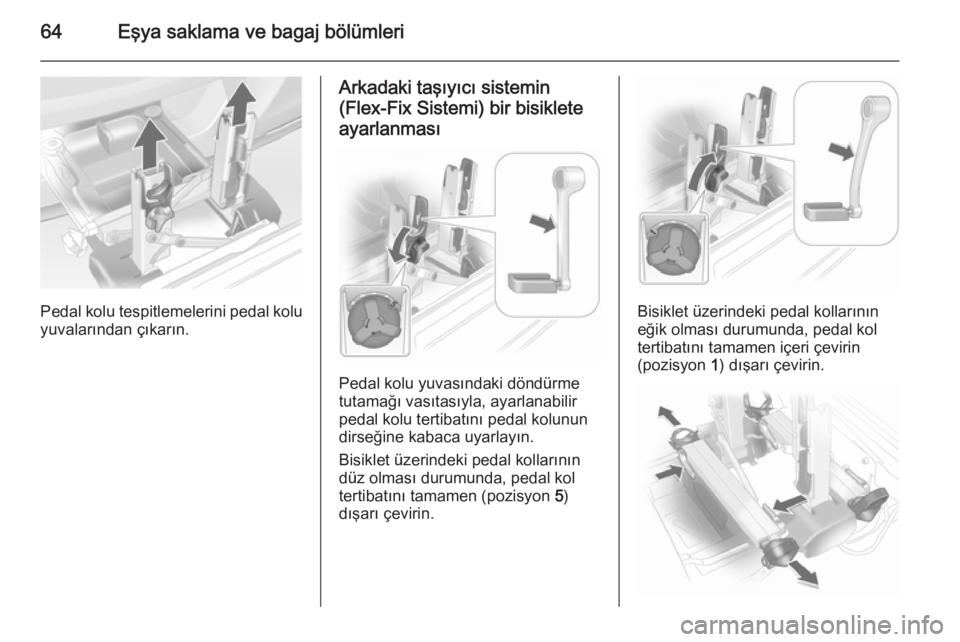

Page 66 of 225
64Eşya saklama ve bagaj bölümleri
Pedal kolu tespitlemelerini pedal kolu
yuvalarından çıkarın.
Arkadaki taşıyıcı sistemin
(Flex-Fix Sistemi) bir bisikleteayarlanması
Pedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, ayarlanabilir
pedal kolu tertibatını pedal kolunun
dirseğine kabaca uyarlayın.
Bisiklet üzerindeki pedal kollarının
düz olması durumunda, pedal kol
tertibatını tamamen (pozisyon 5)
dışarı çevirin.
Bisiklet üzerindeki pedal kollarının
eğik olması durumunda, pedal kol
tertibatını tamamen içeri çevirin
(pozisyon 1) dışarı çevirin.

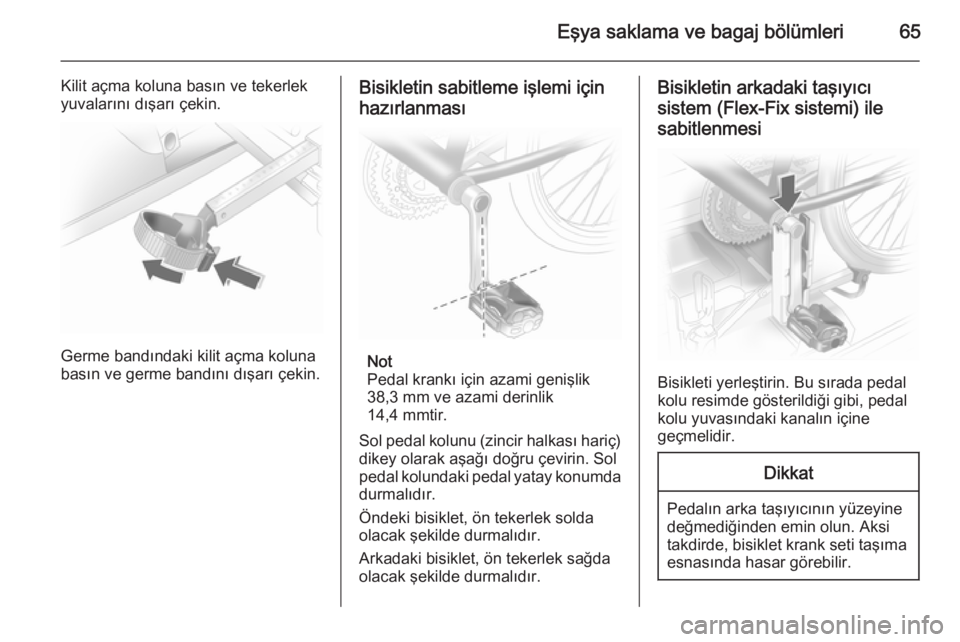

Page 67 of 225
Eşya saklama ve bagaj bölümleri65
Kilit açma koluna basın ve tekerlek
yuvalarını dışarı çekin.
Germe bandındaki kilit açma koluna
basın ve germe bandını dışarı çekin.
Bisikletin sabitleme işlemi için
hazırlanması
Not
Pedal krankı için azami genişlik
38,3 mm ve azami derinlik
14,4 mmtir.
Sol pedal kolunu (zincir halkası hariç) dikey olarak aşağı doğru çevirin. Sol
pedal kolundaki pedal yatay konumda durmalıdır.
Öndeki bisiklet, ön tekerlek solda
olacak şekilde durmalıdır.
Arkadaki bisiklet, ön tekerlek sağda olacak şekilde durmalıdır.
Bisikletin arkadaki taşıyıcı
sistem (Flex-Fix sistemi) ile
sabitlenmesi
Bisikleti yerleştirin. Bu sırada pedal
kolu resimde gösterildiği gibi, pedal
kolu yuvasındaki kanalın içine
geçmelidir.
Dikkat
Pedalın arka taşıyıcının yüzeyine
değmediğinden emin olun. Aksi
takdirde, bisiklet krank seti taşıma
esnasında hasar görebilir.
Page 68 of 225
66Eşya saklama ve bagaj bölümleri
Pedal kolu sabitlemesini, pedal kolu
yuvasına yukarıdan geçirin ve
dayanana kadar aşağı doğru itin.
Pedal kolunu, pedal kolu
sabitlemesinin sıkma vidasını
çevirerek sabitleyin.
Tekerlek yuvalarını, bisiklet yatay
konumda duracak şekilde ayarlayın.
Bu sırada pedal ile bagaj kapağı arasında en az 5 cm mesafe bırakın.
Her iki bisiklet lastiği tekerlek
yuvalarında durmalıdır.
Dikkat
Her iki bisiklet tekerleğinin de
yuvalara girmesini sağlamak için
tekerlek yuvalarını yeteri kadar
çekin. Aksi takdirde bisikletin
yatay olarak bağlanması
sağlanamaz. Bu uyarının dikkate
alınmaması, sıcak egzoz
gazlarından dolayı bisiklet
tekerleklerinin hasar görmesine
neden olabilir.
Bisikletin araç ölçülerine göre
hizalanması: Pedal kolu
sabitlemesindeki sıkma vidasını biraz gevşetin.
Pedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, bisikleti dikey
konuma getirin.

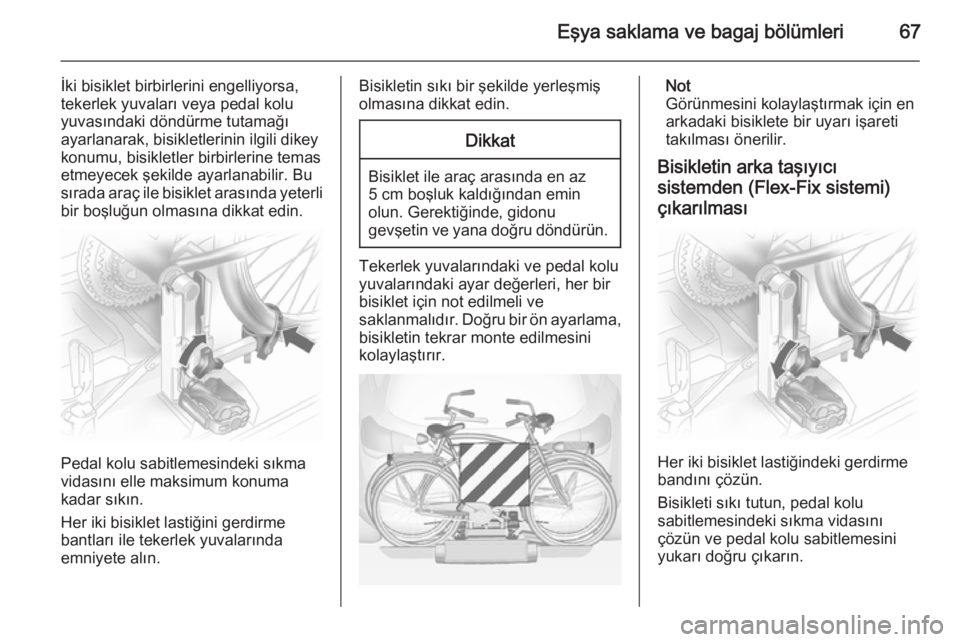

Page 69 of 225

Eşya saklama ve bagaj bölümleri67
İki bisiklet birbirlerini engelliyorsa,
tekerlek yuvaları veya pedal kolu
yuvasındaki döndürme tutamağı
ayarlanarak, bisikletlerinin ilgili dikey konumu, bisikletler birbirlerine temas
etmeyecek şekilde ayarlanabilir. Bu
sırada araç ile bisiklet arasında yeterli
bir boşluğun olmasına dikkat edin.
Pedal kolu sabitlemesindeki sıkma
vidasını elle maksimum konuma
kadar sıkın.
Her iki bisiklet lastiğini gerdirme
bantları ile tekerlek yuvalarında
emniyete alın.
Bisikletin sıkı bir şekilde yerleşmiş olmasına dikkat edin.Dikkat
Bisiklet ile araç arasında en az5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Tekerlek yuvalarındaki ve pedal kolu yuvalarındaki ayar değerleri, her bir
bisiklet için not edilmeli ve
saklanmalıdır. Doğru bir ön ayarlama, bisikletin tekrar monte edilmesini
kolaylaştırır.
Not
Görünmesini kolaylaştırmak için en
arkadaki bisiklete bir uyarı işareti
takılması önerilir.
Bisikletin arka taşıyıcı
sistemden (Flex-Fix sistemi) çıkarılması
Her iki bisiklet lastiğindeki gerdirme
bandını çözün.
Bisikleti sıkı tutun, pedal kolu
sabitlemesindeki sıkma vidasını
çözün ve pedal kolu sabitlemesini
yukarı doğru çıkarın.
Page 70 of 225
68Eşya saklama ve bagaj bölümleri
Arkadaki taşıyıcı sistemin
(Flex-Fix Sistemi) kapatılması
Pedal kolunu şekilde gösterildiği gibi
pedal kolu yuvasına bastırın.
Gerdirme bandını geçirin ve mümkün olduğunca aşağı doğru çekin.
Kilit açma koluna basın ve tekerlek
yuvalarına dayanana kadar tam
olarak içeri itin.
Çapraz destekteki sabitleme kolunu
yerinden çıkarın ve her iki pedal kolu
yuvasını aşağı doğru katlayın.
9 Uyarı
Sıkışma tehlikesi.

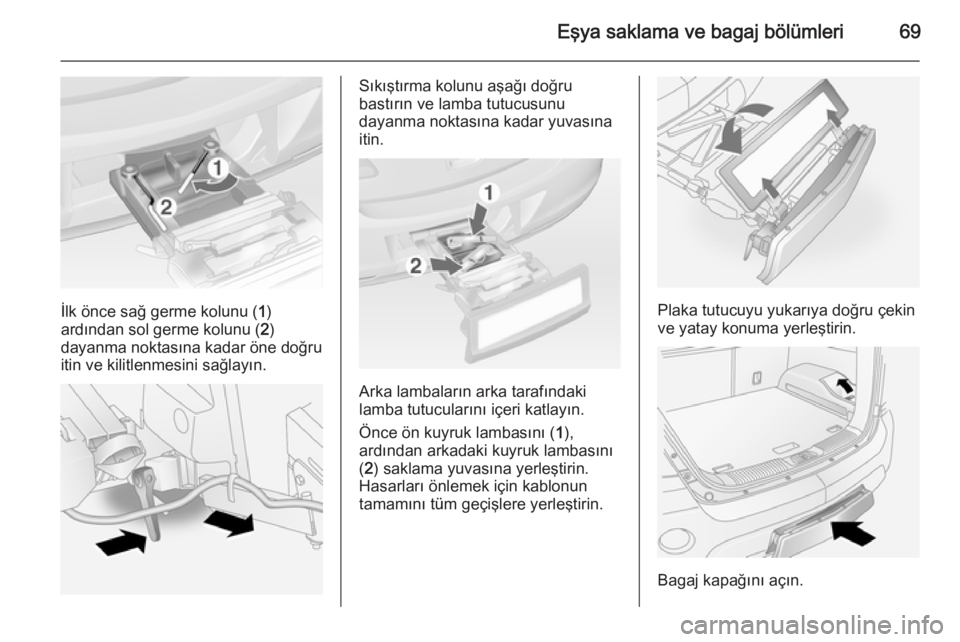

Page 71 of 225
Eşya saklama ve bagaj bölümleri69
İlk önce sağ germe kolunu (1)
ardından sol germe kolunu ( 2)
dayanma noktasına kadar öne doğru
itin ve kilitlenmesini sağlayın.
Sıkıştırma kolunu aşağı doğru
bastırın ve lamba tutucusunu
dayanma noktasına kadar yuvasına
itin.
Arka lambaların arka tarafındaki
lamba tutucularını içeri katlayın.
Önce ön kuyruk lambasını ( 1),
ardından arkadaki kuyruk lambasını
( 2 ) saklama yuvasına yerleştirin.
Hasarları önlemek için kablonun
tamamını tüm geçişlere yerleştirin.
Plaka tutucuyu yukarıya doğru çekin
ve yatay konuma yerleştirin.
Bagaj kapağını açın.

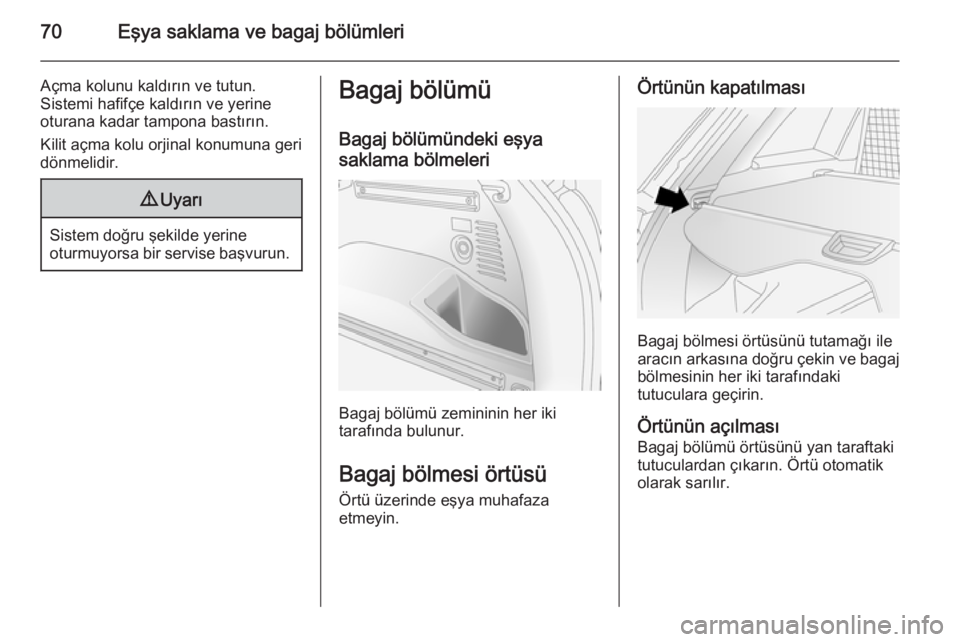

Page 72 of 225
70Eşya saklama ve bagaj bölümleri
Açma kolunu kaldırın ve tutun.
Sistemi hafifçe kaldırın ve yerine
oturana kadar tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.
Bagaj bölümü
Bagaj bölümündeki eşya
saklama bölmeleri
Bagaj bölümü zemininin her iki
tarafında bulunur.
Bagaj bölmesi örtüsü
Örtü üzerinde eşya muhafaza
etmeyin.
Örtünün kapatılması
Bagaj bölmesi örtüsünü tutamağı ile
aracın arkasına doğru çekin ve bagaj
bölmesinin her iki tarafındaki
tutuculara geçirin.
Örtünün açılması Bagaj bölümü örtüsünü yan taraftaki
tutuculardan çıkarın. Örtü otomatik
olarak sarılır.
