2014.5 OPEL ANTARA Sürücü El Kitabı (in Turkish)

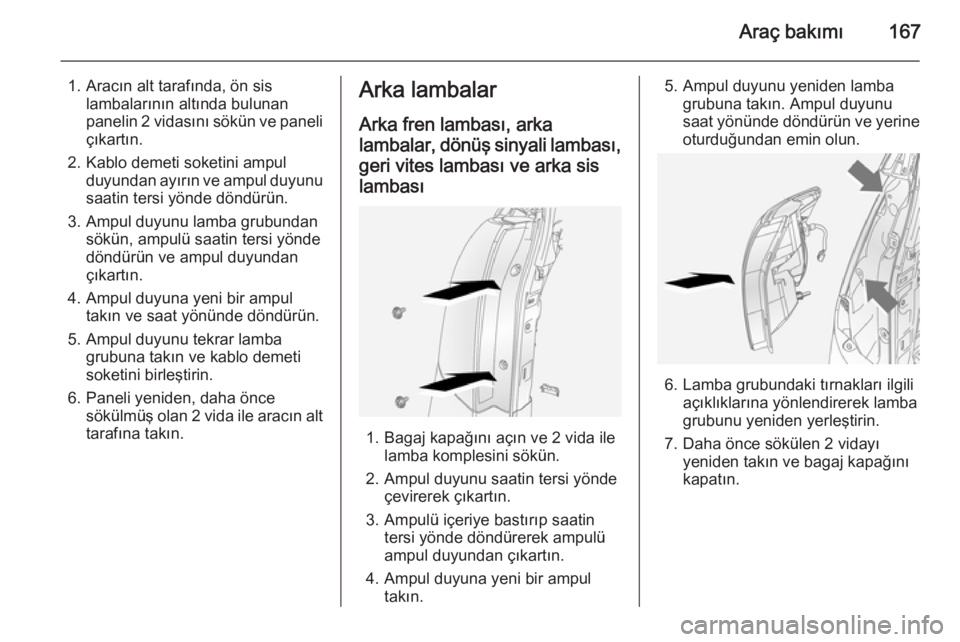

Araç bakımı167
1. Aracın alt tarafında, ön sislambalarının altında bulunan
panelin 2 vidasını sökün ve paneli
çıkartın.
2. Kablo demeti soketini ampul duyundan ayırın ve ampul duyunusaatin tersi yönde döndürün.
3. Ampul duyunu lamba grubundan sökün, ampulü saatin tersi yönde
döndürün ve ampul duyundan
çıkartın.
4. Ampul duyuna yeni bir ampul takın ve saat yönünde döndürün.
5. Ampul duyunu tekrar lamba grubuna takın ve kablo demeti
soketini birleştirin.
6. Paneli yeniden, daha önce sökülmüş olan 2 vida ile aracın alt
tarafına takın.Arka lambalar
Arka fren lambası, arka
lambalar, dönüş sinyali lambası,
geri vites lambası ve arka sis lambası
1. Bagaj kapağını açın ve 2 vida ile lamba komplesini sökün.
2. Ampul duyunu saatin tersi yönde çevirerek çıkartın.
3. Ampulü içeriye bastırıp saatin tersi yönde döndürerek ampulü
ampul duyundan çıkartın.
4. Ampul duyuna yeni bir ampul takın.
5. Ampul duyunu yeniden lamba grubuna takın. Ampul duyunu
saat yönünde döndürün ve yerine
oturduğundan emin olun.
6. Lamba grubundaki tırnakları ilgili açıklıklarına yönlendirerek lamba
grubunu yeniden yerleştirin.
7. Daha önce sökülen 2 vidayı yeniden takın ve bagaj kapağınıkapatın.

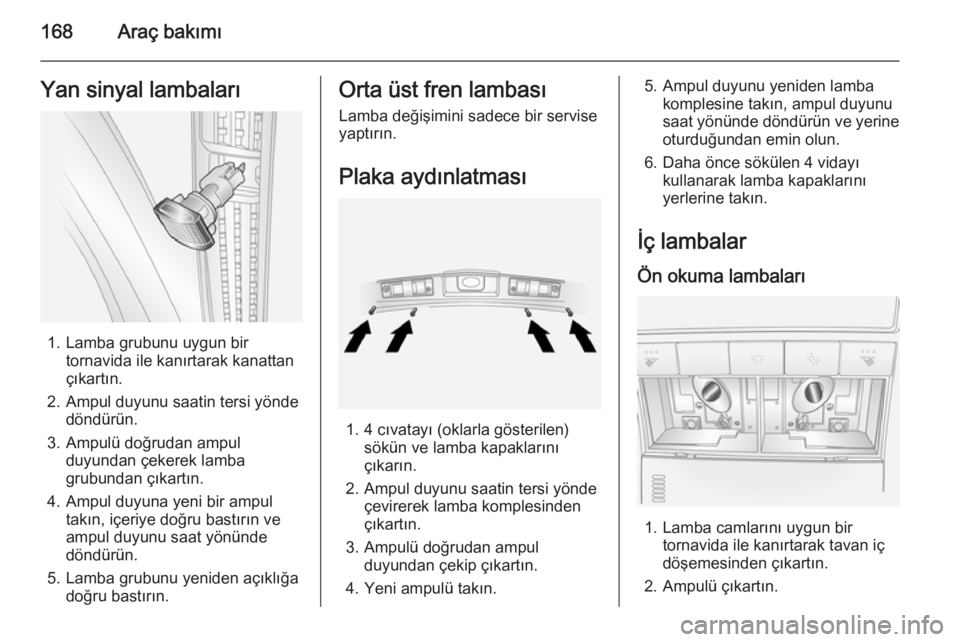

168Araç bakımıYan sinyal lambaları
1. Lamba grubunu uygun birtornavida ile kanırtarak kanattan
çıkartın.
2. Ampul duyunu saatin tersi yönde döndürün.
3. Ampulü doğrudan ampul duyundan çekerek lamba
grubundan çıkartın.
4. Ampul duyuna yeni bir ampul takın, içeriye doğru bastırın ve
ampul duyunu saat yönünde
döndürün.
5. Lamba grubunu yeniden açıklığa doğru bastırın.
Orta üst fren lambası
Lamba değişimini sadece bir serviseyaptırın.
Plaka aydınlatması
1. 4 cıvatayı (oklarla gösterilen) sökün ve lamba kapaklarını
çıkarın.
2. Ampul duyunu saatin tersi yönde çevirerek lamba komplesinden
çıkartın.
3. Ampulü doğrudan ampul duyundan çekip çıkartın.
4. Yeni ampulü takın.
5. Ampul duyunu yeniden lamba komplesine takın, ampul duyunu
saat yönünde döndürün ve yerine
oturduğundan emin olun.
6. Daha önce sökülen 4 vidayı kullanarak lamba kapaklarını
yerlerine takın.
İç lambalar Ön okuma lambaları
1. Lamba camlarını uygun bir tornavida ile kanırtarak tavan iç
döşemesinden çıkartın.
2. Ampulü çıkartın.

Araç bakımı169
3. Yeni ampulü takın.
4. Lamba camlarını yeniden tavan iç
döşemesine takın.
Arka okuma lambaları
1. Lamba camlarını uygun bir tornavida ile kanırtarak tavan iç
döşemesinden çıkartın.
2. Ampulü çıkartın.
3. Yeni ampulü takın.
4. Lamba camlarını yeniden tavan iç
döşemesine takın.
Bagaj bölümü aydınlatması
1. Lamba camlarını uygun bir tornavida ile lamba komplesinden
çıkartın.
2. Ampulü çıkartın.
3. Yeni ampulü takın.
4. Camları yeniden lamba komplesine takın.
Torpido gözü aydınlatması
Lamba değişimini sadece bir servise yaptırın.
Gösterge paneli
aydınlatması
Lamba değişimini sadece bir servise
yaptırın.

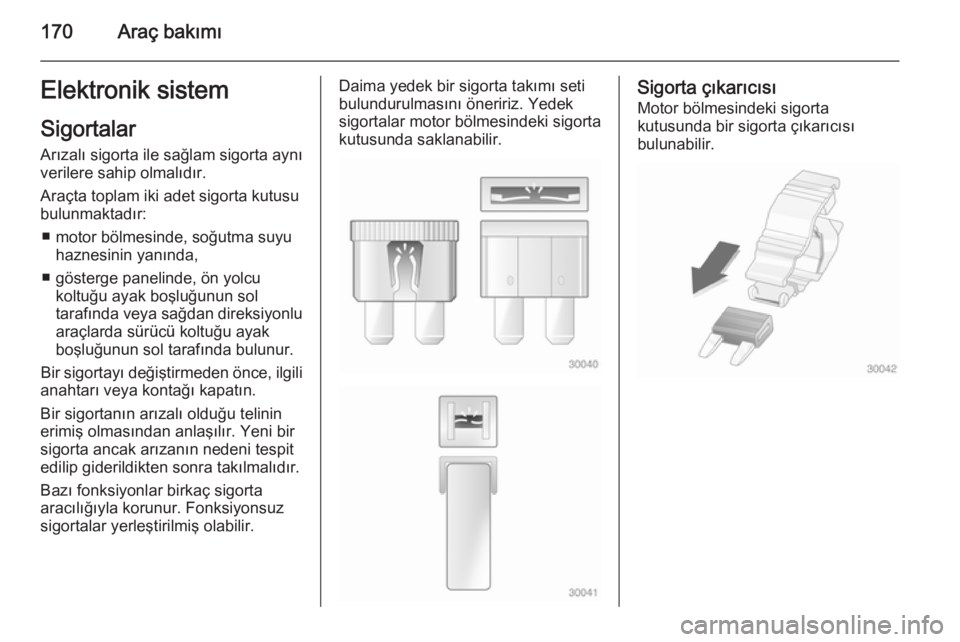

170Araç bakımıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam iki adet sigorta kutusu
bulunmaktadır:
■ motor bölmesinde, soğutma suyu haznesinin yanında,
■ gösterge panelinde, ön yolcu koltuğu ayak boşluğunun sol
tarafında veya sağdan direksiyonlu
araçlarda sürücü koltuğu ayak
boşluğunun sol tarafında bulunur.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur. Fonksiyonsuz
sigortalar yerleştirilmiş olabilir.Daima yedek bir sigorta takımı seti bulundurulmasını öneririz. Yedek
sigortalar motor bölmesindeki sigorta kutusunda saklanabilir.Sigorta çıkarıcısı
Motor bölmesindeki sigorta
kutusunda bir sigorta çıkarıcısı
bulunabilir.

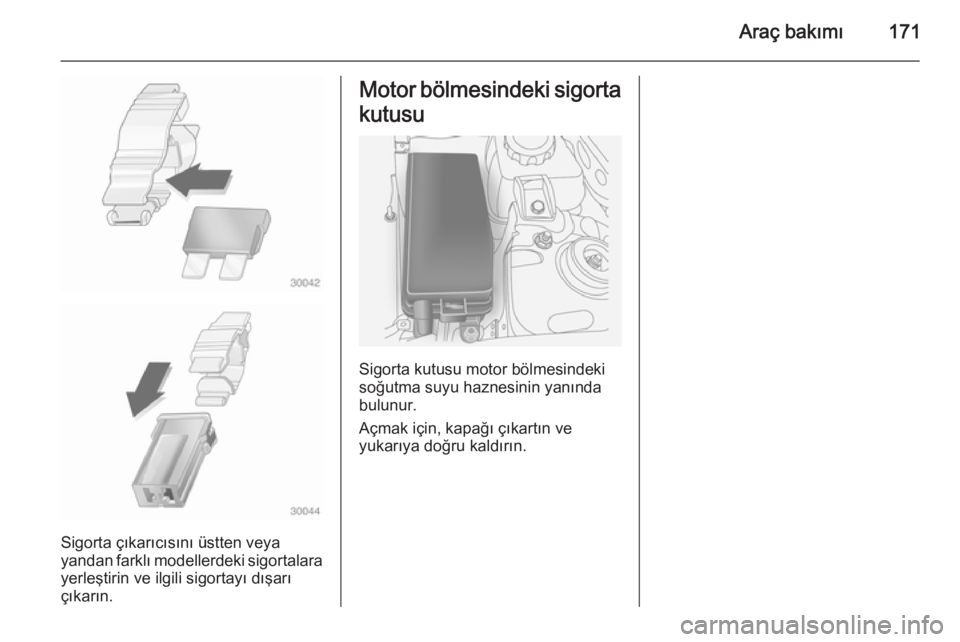

Araç bakımı171
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesindeki sigorta
kutusu
Sigorta kutusu motor bölmesindeki
soğutma suyu haznesinin yanında
bulunur.
Açmak için, kapağı çıkartın ve
yukarıya doğru kaldırın.

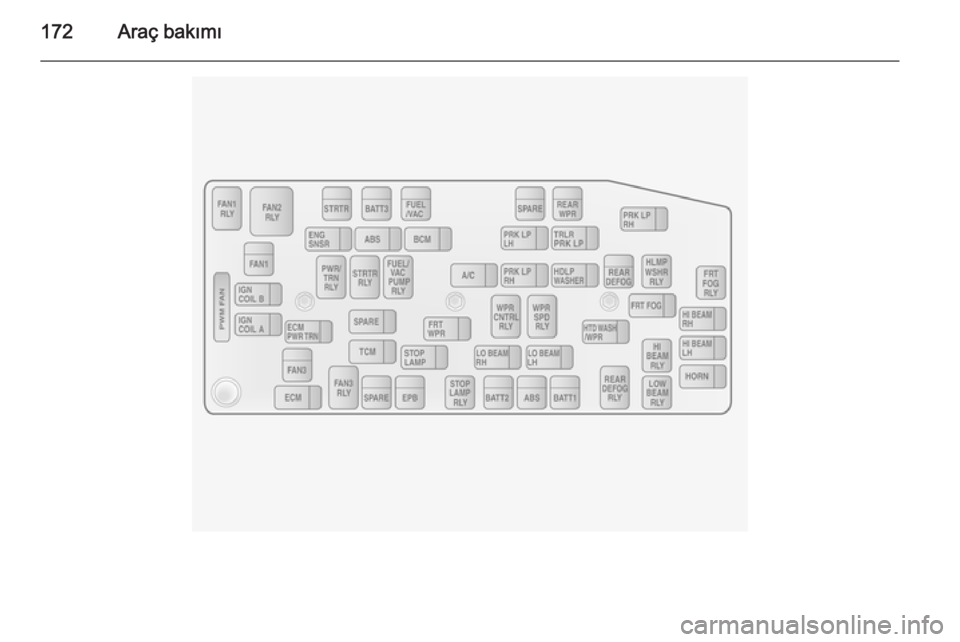

172Araç bakımı

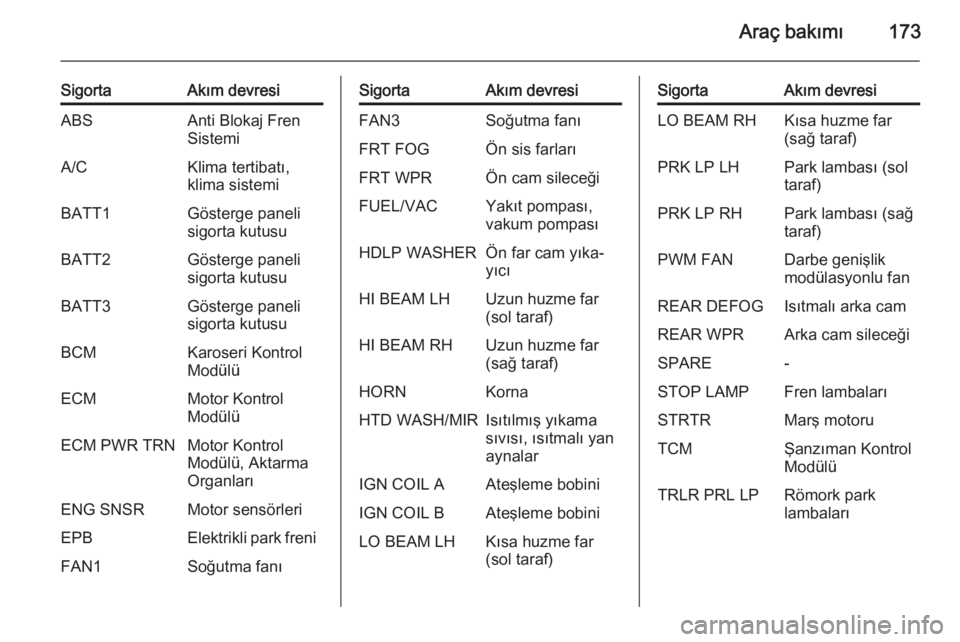

Araç bakımı173
SigortaAkım devresiABSAnti Blokaj Fren
SistemiA/CKlima tertibatı,
klima sistemiBATT1Gösterge paneli
sigorta kutusuBATT2Gösterge paneli
sigorta kutusuBATT3Gösterge paneli
sigorta kutusuBCMKaroseri Kontrol
ModülüECMMotor Kontrol
ModülüECM PWR TRNMotor Kontrol
Modülü, Aktarma
OrganlarıENG SNSRMotor sensörleriEPBElektrikli park freniFAN1Soğutma fanıSigortaAkım devresiFAN3Soğutma fanıFRT FOGÖn sis farlarıFRT WPRÖn cam sileceğiFUEL/VACYakıt pompası,
vakum pompasıHDLP WASHERÖn far cam yıka‐
yıcıHI BEAM LHUzun huzme far
(sol taraf)HI BEAM RHUzun huzme far
(sağ taraf)HORNKornaHTD WASH/MIRIsıtılmış yıkama
sıvısı, ısıtmalı yan
aynalarIGN COIL AAteşleme bobiniIGN COIL BAteşleme bobiniLO BEAM LHKısa huzme far
(sol taraf)SigortaAkım devresiLO BEAM RHKısa huzme far
(sağ taraf)PRK LP LHPark lambası (sol
taraf)PRK LP RHPark lambası (sağ
taraf)PWM FANDarbe genişlik
modülasyonlu fanREAR DEFOGIsıtmalı arka camREAR WPRArka cam sileceğiSPARE-STOP LAMPFren lambalarıSTRTRMarş motoruTCMŞanzıman Kontrol
ModülüTRLR PRL LPRömork park
lambaları

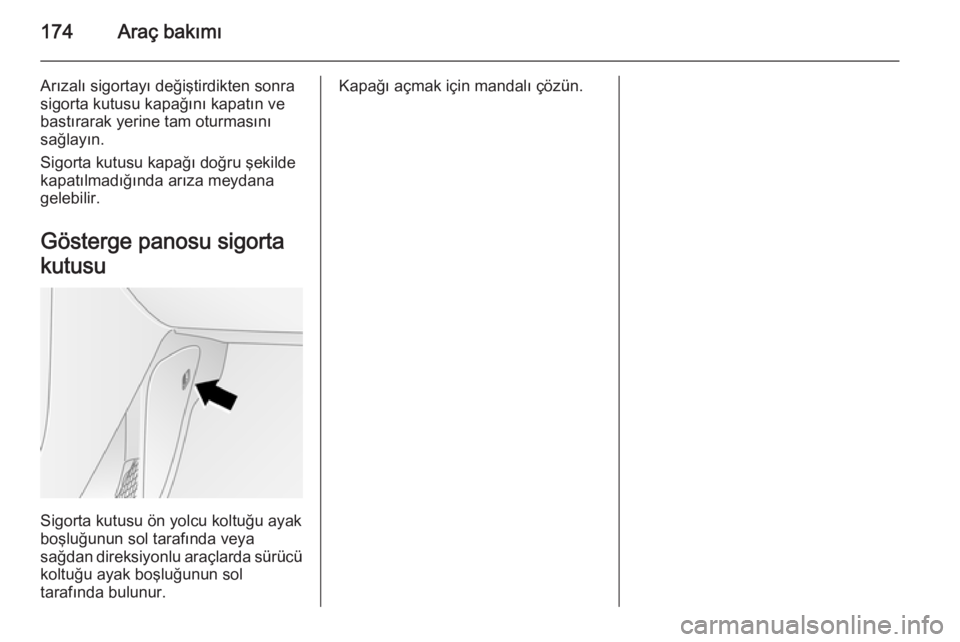

174Araç bakımı
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu ön yolcu koltuğu ayak
boşluğunun sol tarafında veya
sağdan direksiyonlu araçlarda sürücü
koltuğu ayak boşluğunun sol
tarafında bulunur.
Kapağı açmak için mandalı çözün.
