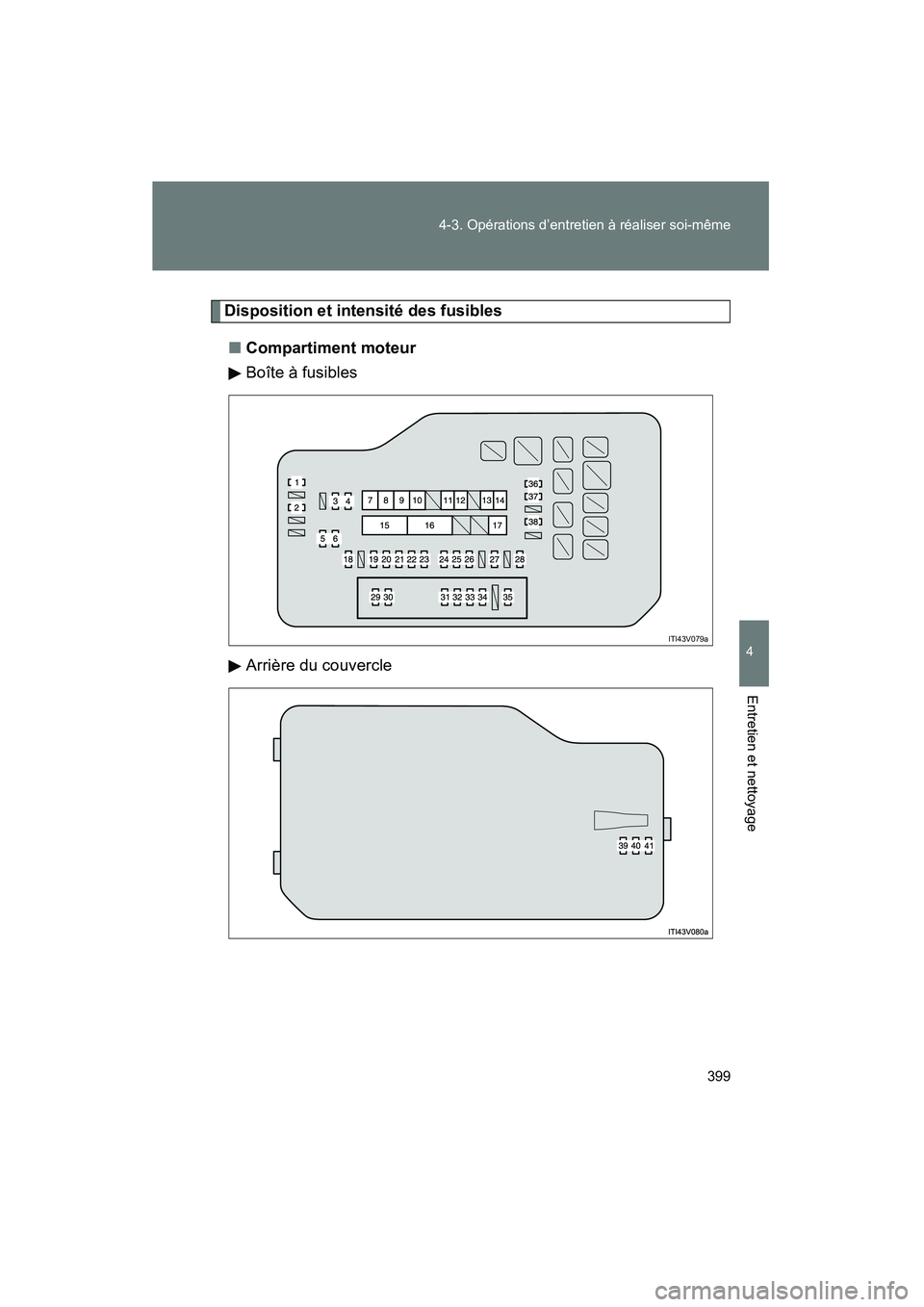

Disposition et intensité des fusibles
■ Compartiment moteur
Boîte à fusibles
Arrière du couvercle
ITI43V079a

400 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)
FusibleIntensitéCircuit
1MIRROR10 A
Rétroviseurs extérieurs
(mémorisation de la position de
conduite)
2DEICER20 ADégivreur d’essuie-glace
3INJ NO.115 A
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
4INJ NO.215 ASystème du module d’allumage
5EFI NO.215 A
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
6EFI NO.310 A
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
7HEATER50 AClimatiseur
8VSC NO.150 AFreins antiblocage, dispositif de
contrôle du dérapage
9FAN MAI N*150 AVentilateur de refroidissement
électrique
10VSC NO.230 AFreins antiblocage, dispositif de
contrôle du dérapage
11CDS FAN*230 AVentilateur de refroidissement
électrique
12RDI FAN*230 AVentilateur de refroidissement
électrique
13LG/CLOSER30 AHayon arrière à commande
assistée
14RR DEF30 ADésembueur de lunette arrière
15ALT
140 A*3
ou
120 A*
3
Système de charge, HEATER,
ABS NO.1, FAN MAIN, ABS
NO.2, PBD, RR DEF, MIR HTR,
DEICER
16EPS80 ADirection assistée électrique
17ST30 ASystème de démarrage
18BI-XENON10 APhares à décharge (contrôle du
feux de route)
19DOOR NO.120 AVerrou de portière assisté
20STRG LOCK20 ASystème de verrouillage de
direction

401
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)

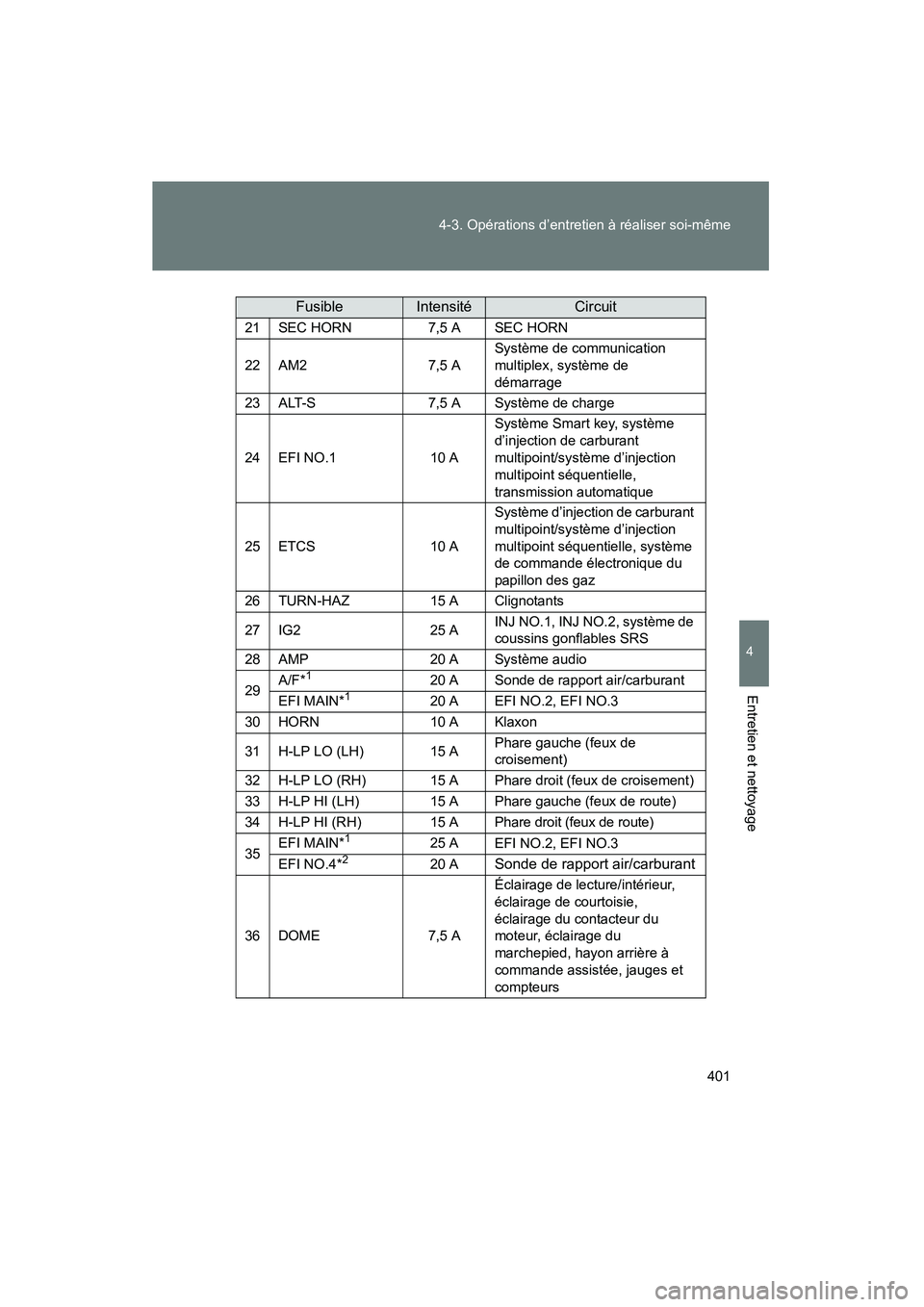

21SEC HORN7,5 ASEC HORN
22AM27,5 A
Système de communication
multiplex, système de
démarrage
23ALT-S7,5 ASystème de charge
24EFI NO.110 A
Système Smart key, système
d’injection de carburant
multipoint/système d’injection
multipoint séquentielle,
transmission automatique
25ETCS10 A
Système d’injection de carburant
multipoint/système d’injection
multipoint séquentielle, système
de commande électronique du
papillon des gaz
26TURN-HAZ15 AClignotants
27IG225 AINJ NO.1, INJ NO.2, système de
coussins gonflables SRS
28AMP20 ASystème audio
29A/F*120 ASonde de rapport air/carburant
EFI MAIN*120 AEFI NO.2, EFI NO.3
30HORN10 AKlaxon
31H-LP LO (LH)15 APhare gauche (feux de
croisement)
32H-LP LO (RH)15 APhare droit (feux de croisement)
33H-LP HI (LH)15 APhare gauche (feux de route)
34H-LP HI (RH)15 APhare droit (feux de route)
35EFI MAIN*125 AEFI NO.2, EFI NO.3
EFI NO.4*220 ASonde de rapport air/carburant
36DOME7,5 A
Éclairage de lecture/intérieur,
éclairage de courtoisie,
éclairage du contacteur du
moteur, éclairage du
marchepied, hayon arrière à
commande assistée, jauges et
compteurs
FusibleIntensitéCircuit

402 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)
*1 : Véhicules avec moteur 2GR-FE
*
2 : Véhicules avec moteur 1AR-FE
*
3 : Remplacez le fusible par un autre fusible de même intensité.

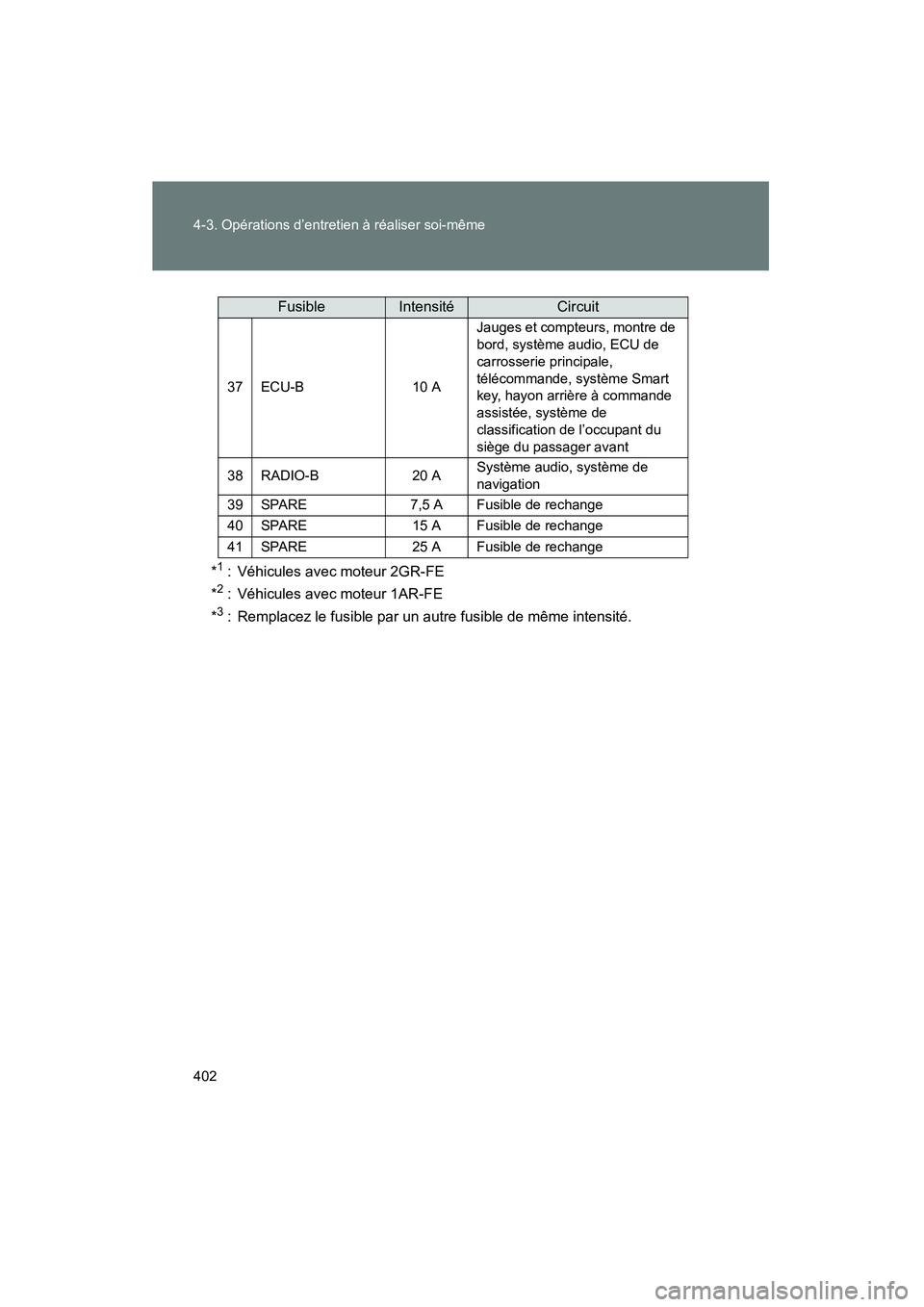

37ECU-B10 A
Jauges et compteurs, montre de
bord, système audio, ECU de
carrosserie principale,
télécommande, système Smart
key, hayon arrière à commande
assistée, système de
classification de l’occupant du
siège du passager avant
38RADIO-B20 ASystème audio, système de
navigation
39SPARE7,5 AFusible de rechange
40SPARE15 AFusible de rechange
41SPARE25 AFusible de rechange
FusibleIntensitéCircuit

403
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)
■

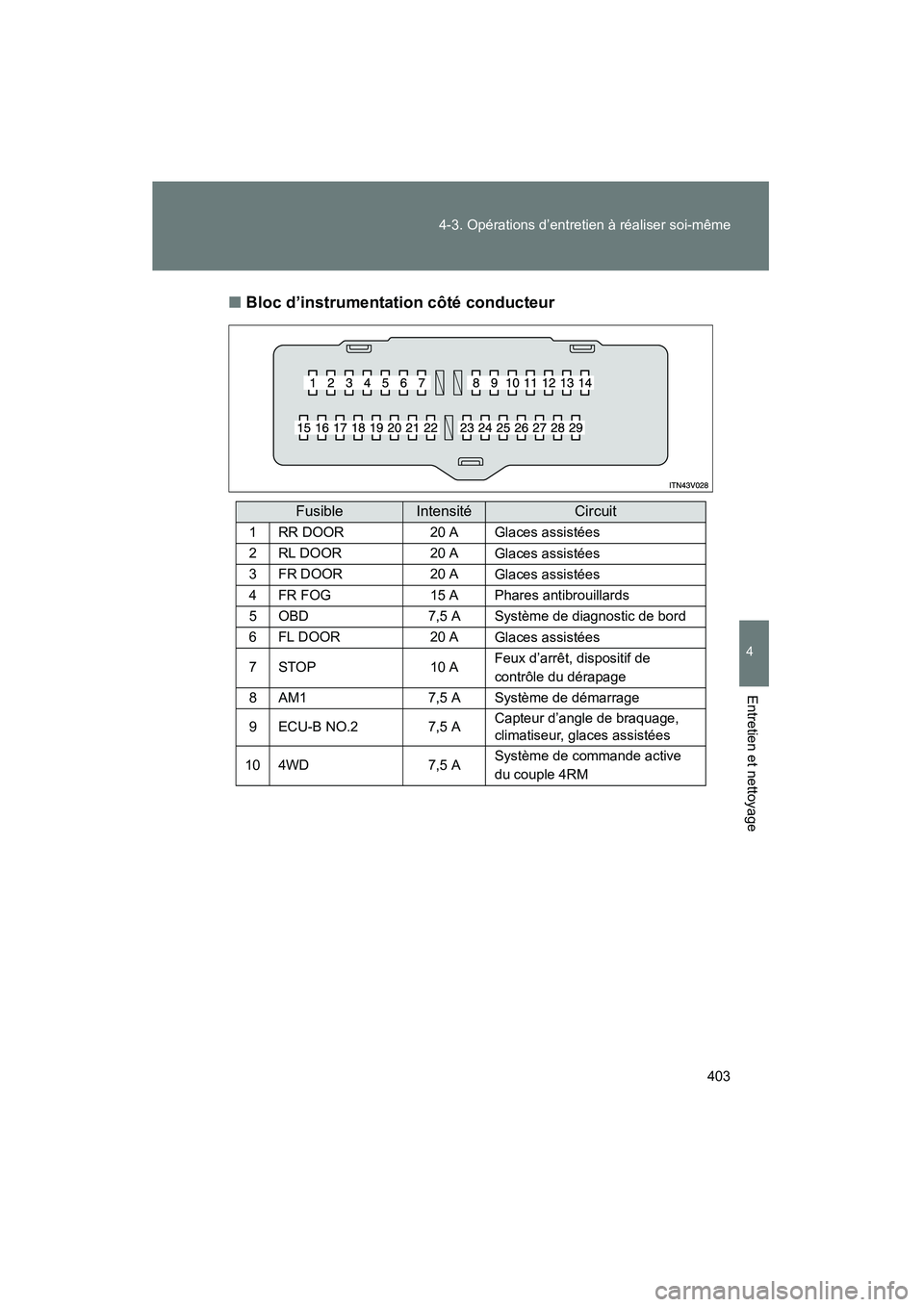

Bloc d’instrumentation côté conducteur
FusibleIntensitéCircuit
1RR DOOR20 AGlaces assistées
2RL DOOR20 AGlaces assistées
3FR DOOR20 AGlaces assistées
4FR FOG15 APhares antibrouillards
5OBD7,5 ASystème de diagnostic de bord
6FL DOOR20 AGlaces assistées
7STOP10 AFeux d’arrêt, dispositif de
contrôle du dérapage
8AM17,5 ASystème de démarrage
9ECU-B NO.27,5 ACapteur d’angle de braquage,
climatiseur, glaces assistées
104WD7,5 ASystème de commande active
du couple 4RM

404 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)

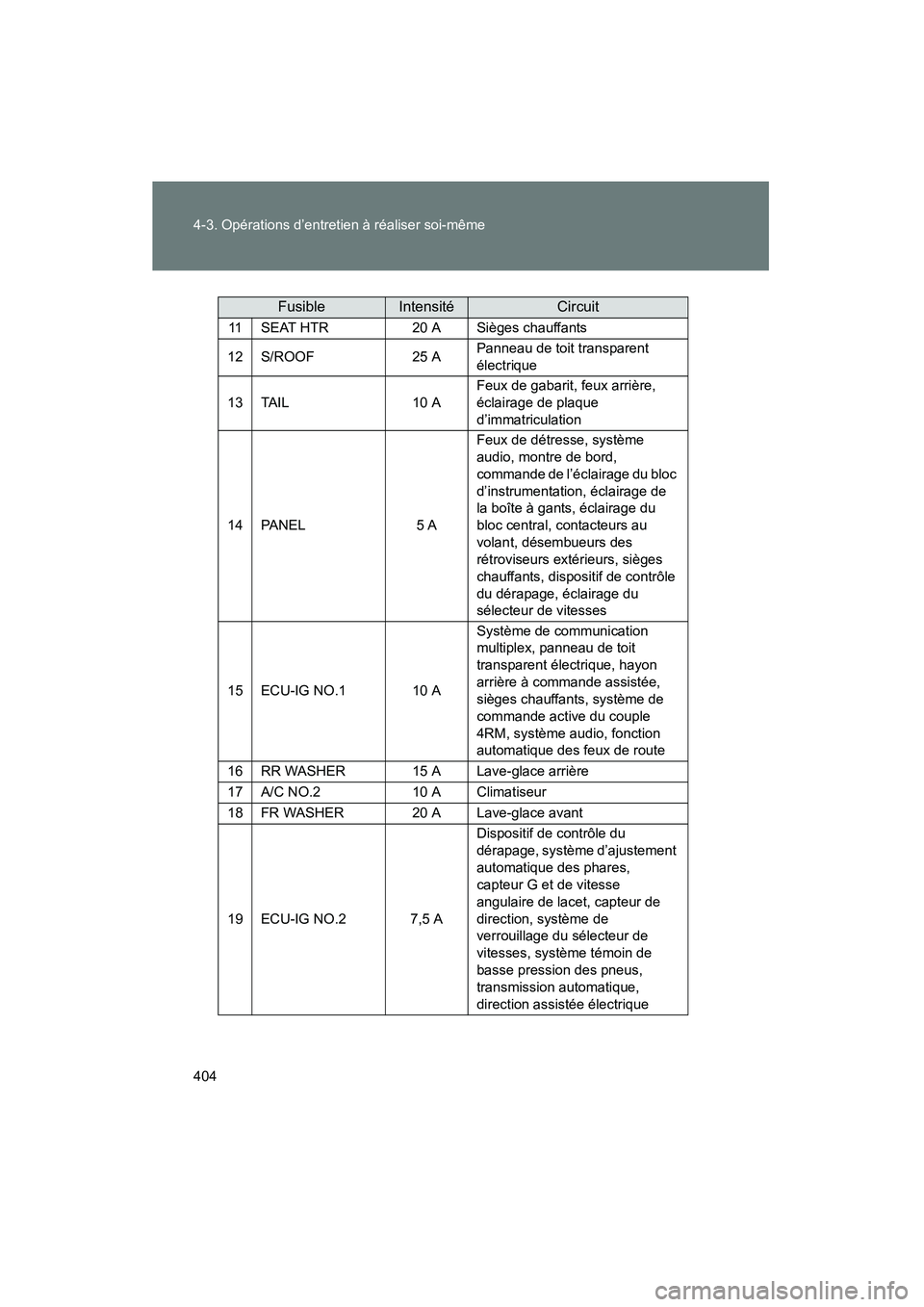

11SEAT HTR20 ASièges chauffants
12S/ROOF25 APanneau de toit transparent
électrique
13TAI L10 A
Feux de gabarit, feux arrière,
éclairage de plaque
d’immatriculation
14PA N E L5 A
Feux de détresse, système
audio, montre de bord,
commande de l’éclairage du bloc
d’instrumentation, éclairage de
la boîte à gants, éclairage du
bloc central, contacteurs au
volant, désembueurs des
rétroviseurs extérieurs, sièges
chauffants, dispositif de contrôle
du dérapage, éclairage du
sélecteur de vitesses
15ECU-IG NO.110 A
Système de communication
multiplex, panneau de toit
transparent électrique, hayon
arrière à commande assistée,
sièges chauffants, système de
commande active du couple
4RM, système audio, fonction
automatique des feux de route
16RR WASHER15 ALave-glace arrière
17A/C NO.210 AClimatiseur
18FR WASHER20 ALave-glace avant
19ECU-IG NO.27,5 A
Dispositif de contrôle du
dérapage, système d’ajustement
automatique des phares,
capteur G et de vitesse
angulaire de lacet, capteur de
direction, système de
verrouillage du sélecteur de
vitesses, système témoin de
basse pression des pneus,
transmission automatique,
direction assistée électrique
FusibleIntensitéCircuit

405
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)

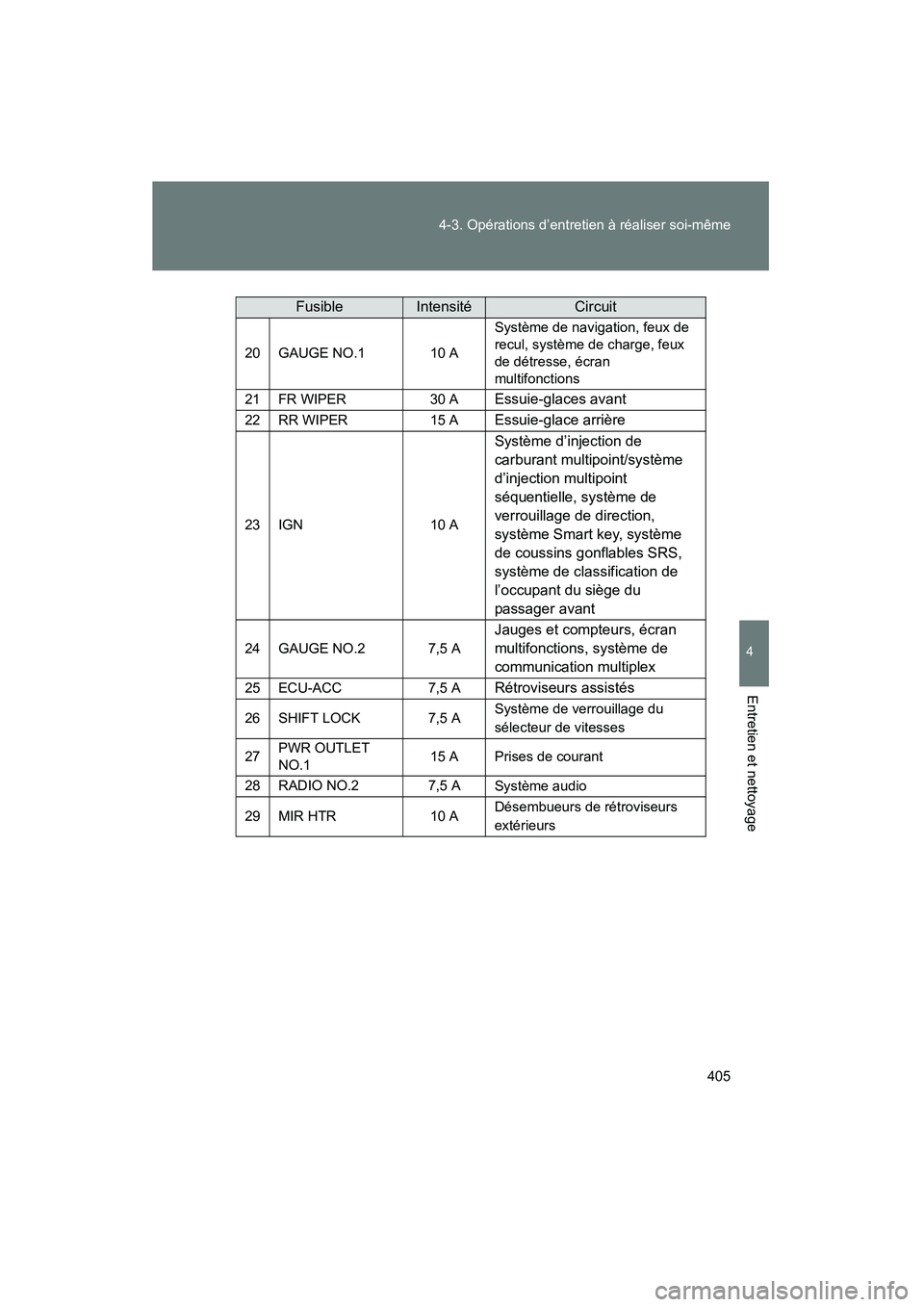

20GAUGE NO.110 A
Système de navigation, feux de
recul, système de charge, feux
de détresse, écran
multifonctions
21FR WIPER30 AEssuie-glaces avant
22RR WIPER15 AEssuie-glace arrière
23IGN10 A
Système d’injection de
carburant multipoint/système
d’injection multipoint
séquentielle, système de
verrouillage de direction,
système Smart key, système
de coussins gonflables SRS,
système de classification de
l’occupant du siège du
passager avant
24GAUGE NO.27,5 A
Jauges et compteurs, écran
multifonctions, système de
communication multiplex
25ECU-ACC7,5 ARétroviseurs assistés
26SHIFT LOCK7,5 ASystème de verrouillage du
sélecteur de vitesses
27PWR OUTLET
NO.115 APrises de courant
28RADIO NO.27,5 ASystème audio
29MIR HTR10 ADésembueurs de rétroviseurs
extérieurs
FusibleIntensitéCircuit

406 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)

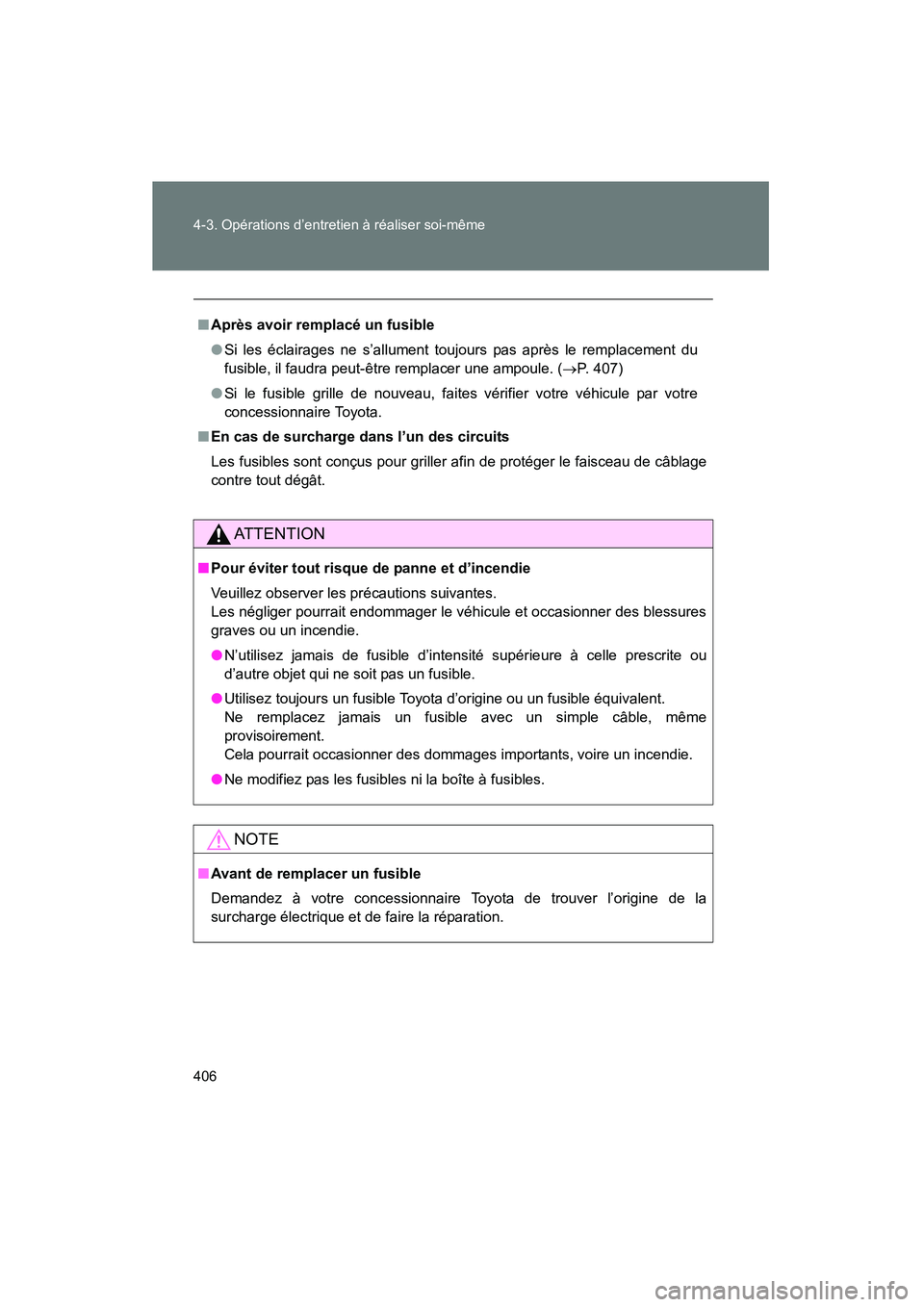

■Après avoir remplacé un fusible
● Si les éclairages ne s’allument toujours pas après le remplacement du
fusible, il faudra peut-être remplacer une ampoule. ( →P. 407)
● Si le fusible grille de nouveau, faites vérifier votre véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage
contre tout dégât.
AT T E N T I O N
■Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner des blessures
graves ou un incendie.
● N’utilisez jamais de fusible d’intensité supérieure à celle prescrite ou
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même
provisoirement.
Cela pourrait occasionner des dommages importants, voire un incendie.
● Ne modifiez pas les fusibles ni la boîte à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la
surcharge électrique et de faire la réparation.
