2013 TOYOTA VENZA Manuel du propriétaire (in French)

415
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)
■

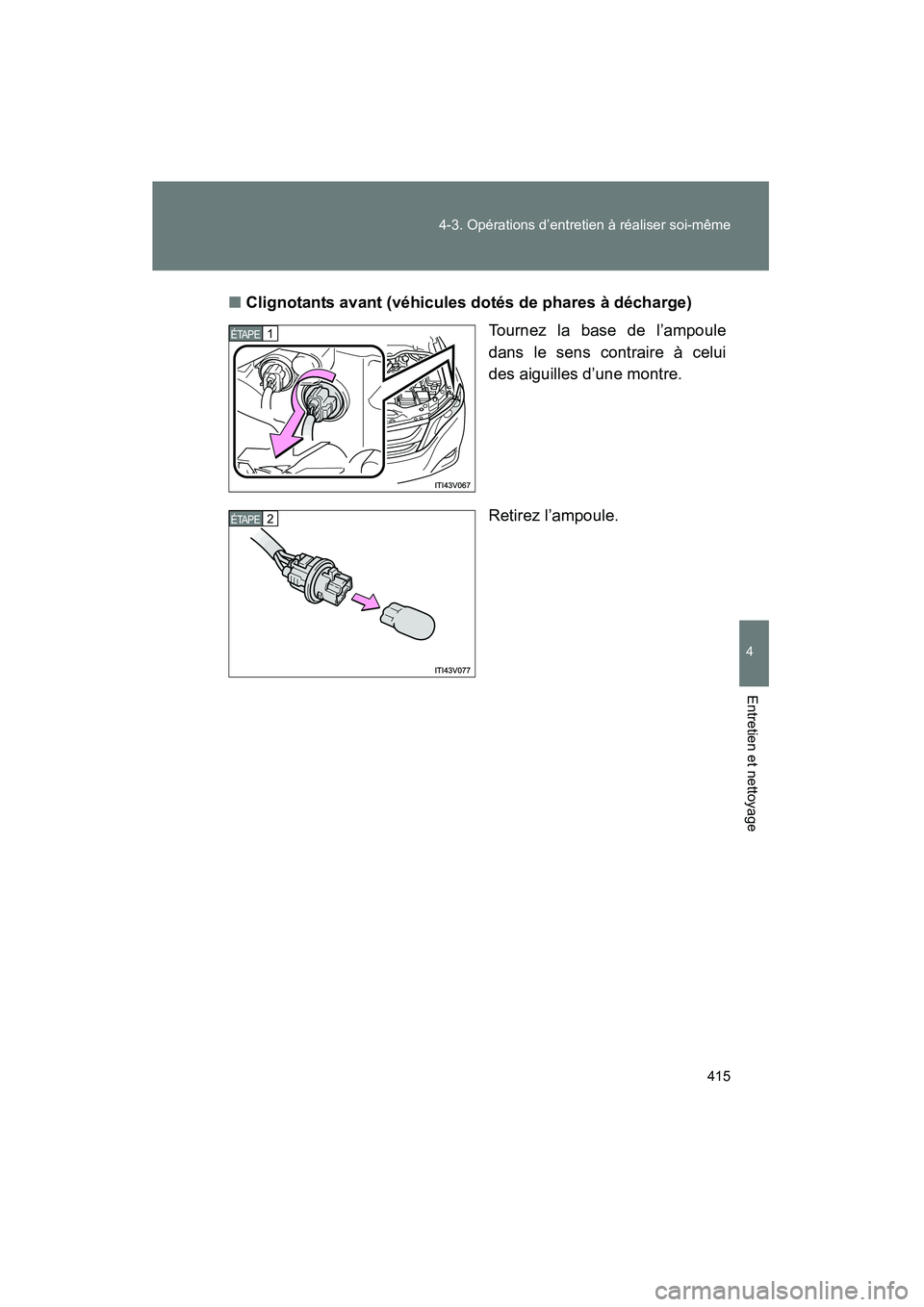

Clignotants avant (véhicules dotés de phares à décharge)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
1 ÉTAPE
2 ÉTAPE

416 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)■

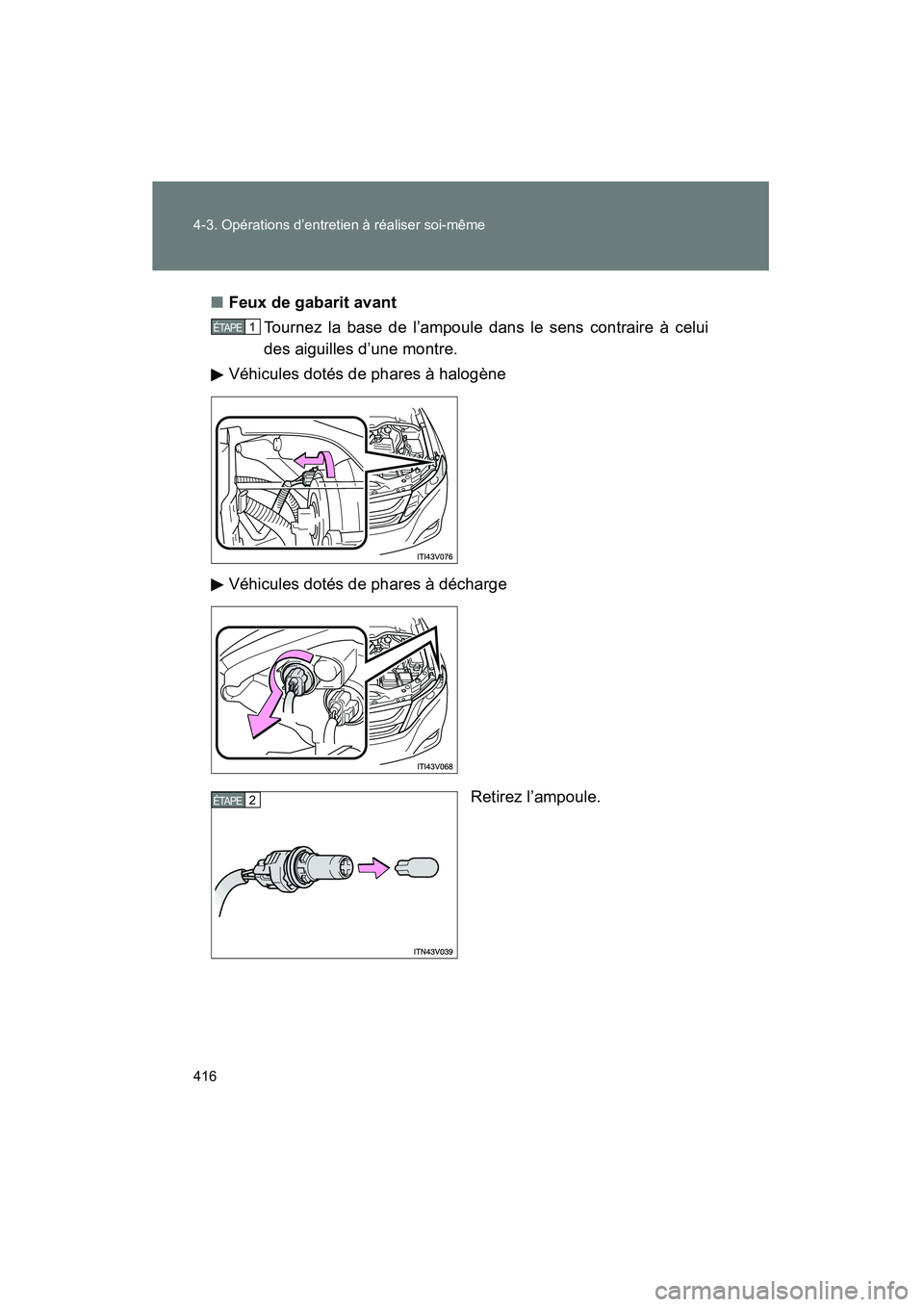

Feux de gabarit avant
Tournez la base de l’ampoule dans le sens contraire à celui
des aiguilles d’une montre.
Véhicules dotés de phares à halogène
Véhicules dotés de phares à décharge
Retirez l’ampoule.
1 ÉTAPE
2 ÉTAPE

417
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)
■

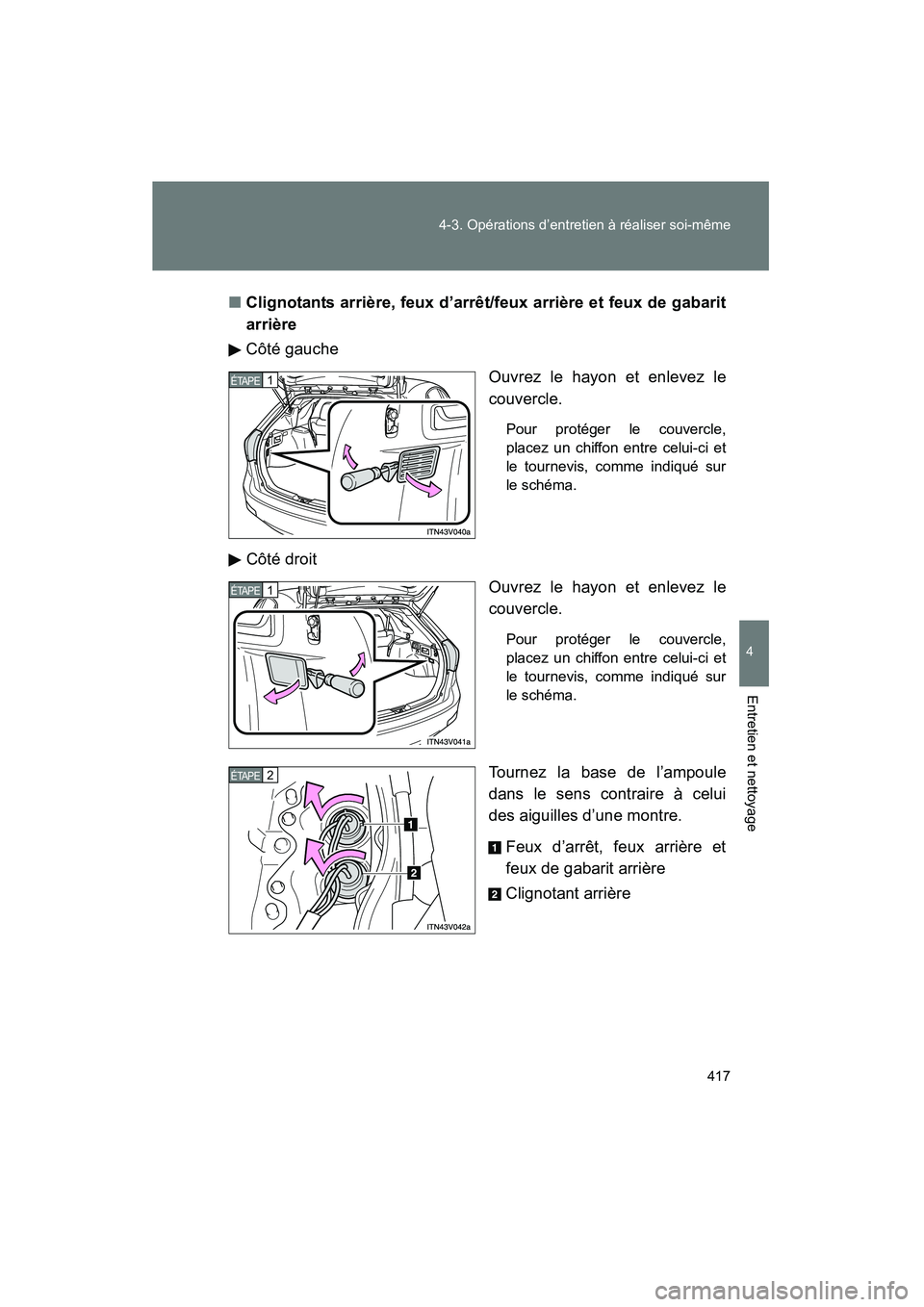

Clignotants arrière, feux d’arrêt/feux arrière et feux de gabarit
arrière
Côté gauche
Ouvrez le hayon et enlevez le
couvercle.
Pour protéger le couvercle,
placez un chiffon entre celui-ci et
le tournevis, comme indiqué sur
le schéma.
Côté droitOuvrez le hayon et enlevez le
couvercle.
Pour protéger le couvercle,
placez un chiffon entre celui-ci et
le tournevis, comme indiqué sur
le schéma.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Feux d’arrêt, feux arrière et
feux de gabarit arrière
Clignotant arrière
1 ÉTAPE
1 ÉTAPE
2 ÉTAPE

418 4-3. Opérations d’entretien à réaliser soi-même

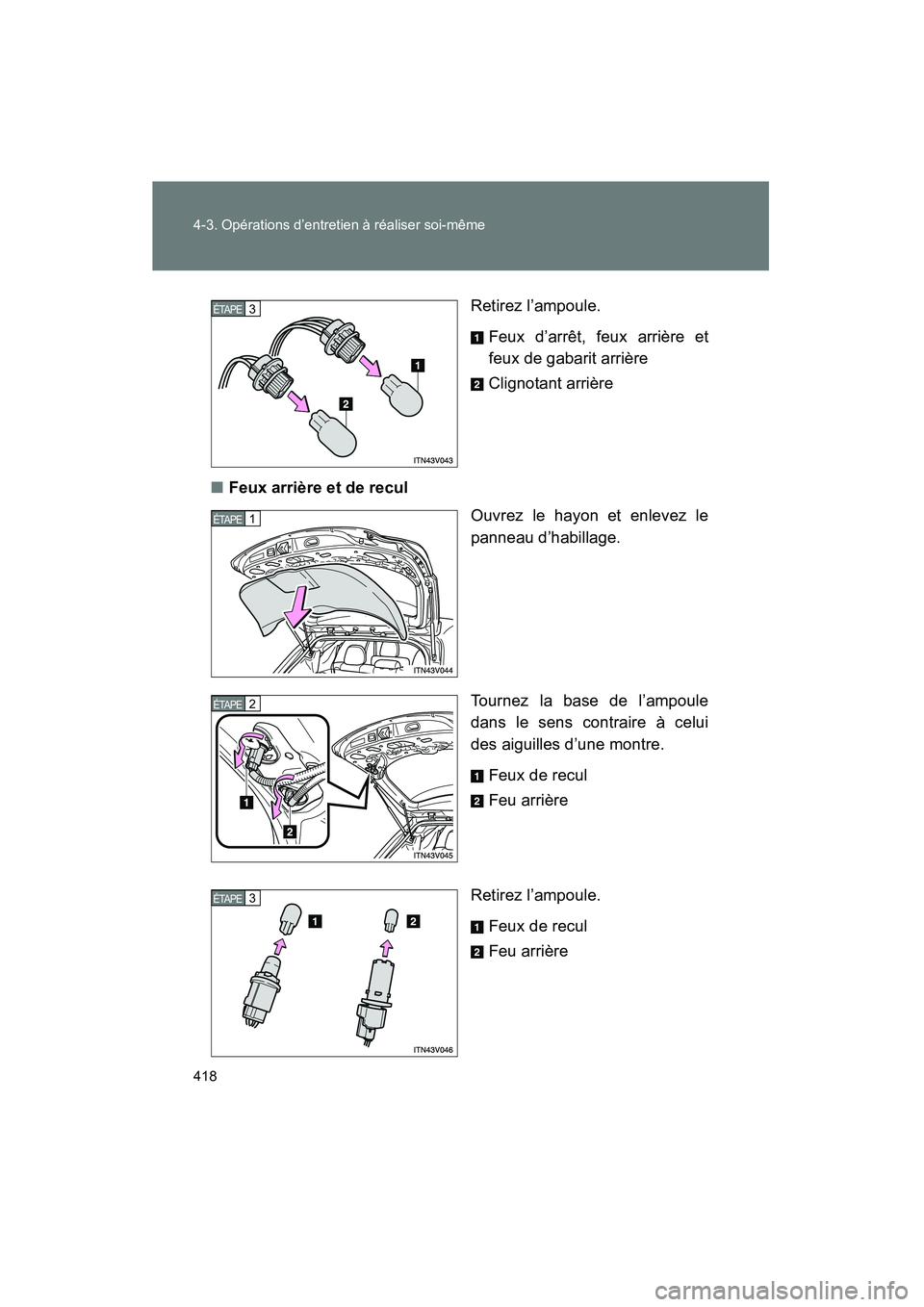

VENZA_OM_OM73010D_(D)Retirez l’ampoule.
Feux d’arrêt, feux arrière et
feux de gabarit arrière
Clignotant arrière
■ Feux arrière et de recul
Ouvrez le hayon et enlevez le
panneau d’habillage.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Feux de recul
Feu arrière
Retirez l’ampoule. Feux de recul
Feu arrière
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

419
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)
■

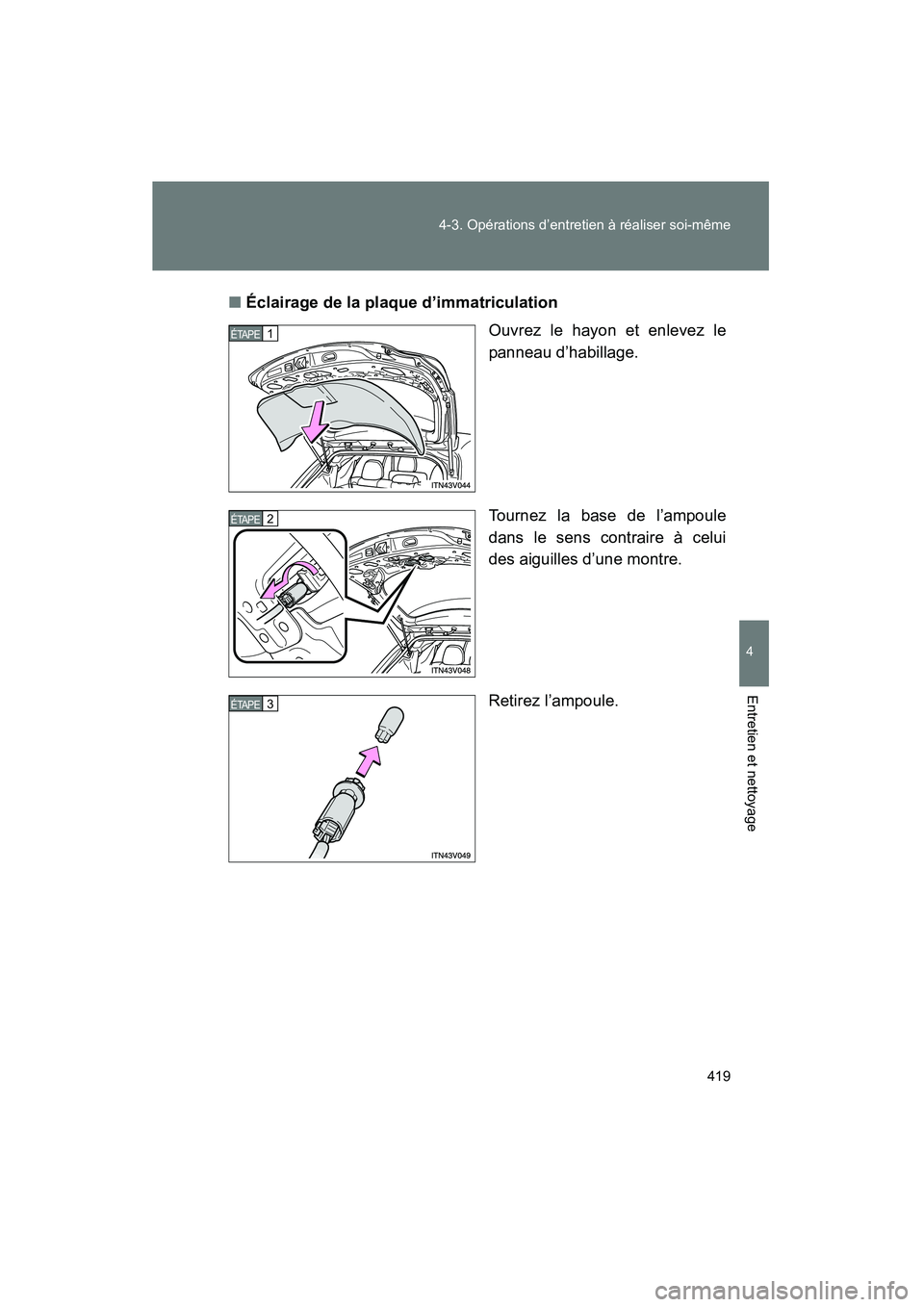

Éclairage de la plaque d’immatriculation
Ouvrez le hayon et enlevez le
panneau d’habillage.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

420 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)■

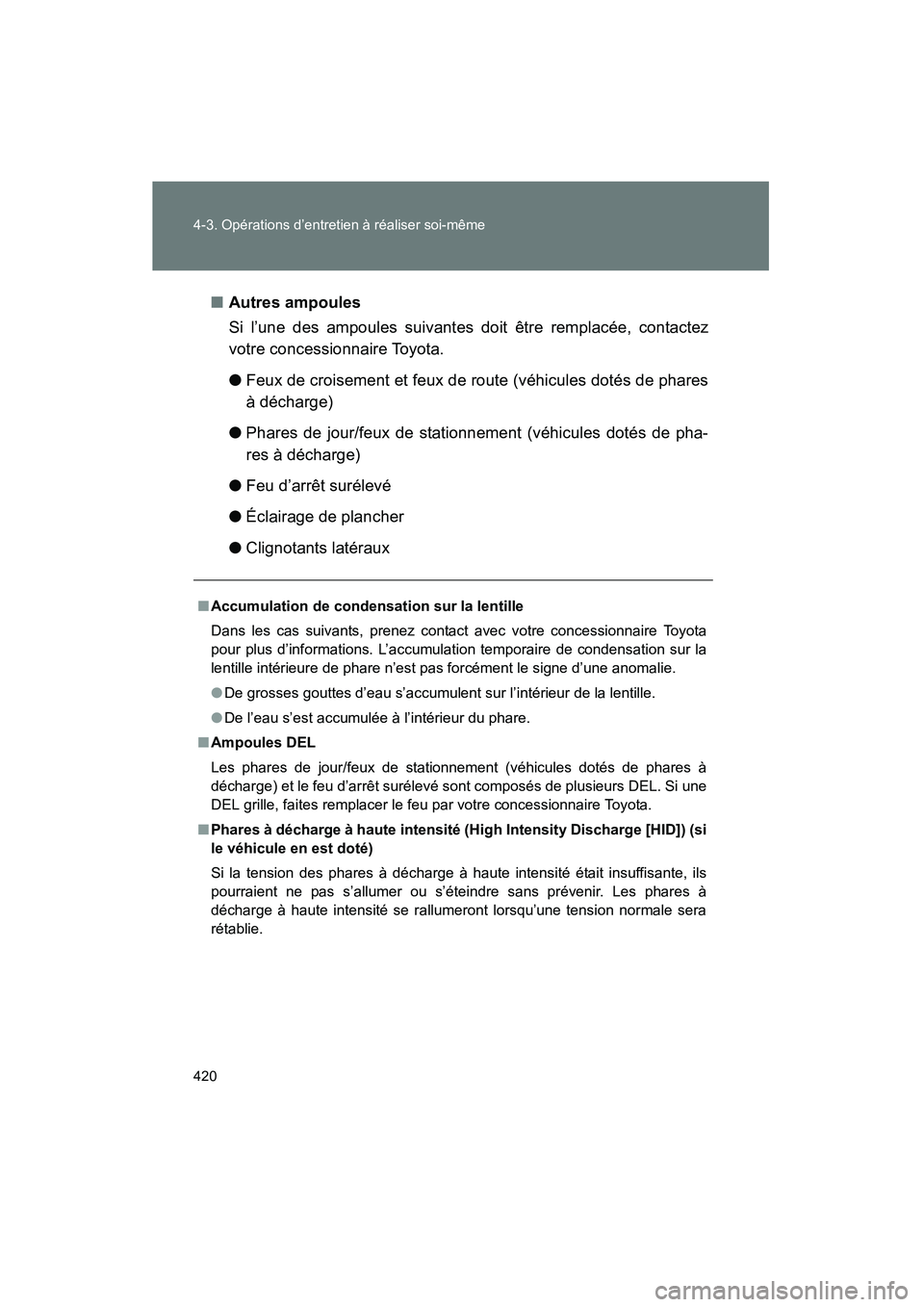

Autres ampoules
Si l’une des ampoules suivantes doit être remplacée, contactez
votre concessionnaire Toyota.
●Feux de croisement et feux de route (véhicules dotés de phares
à décharge)
● Phares de jour/feux de stationnement (véhicules dotés de pha-
res à décharge)
● Feu d’arrêt surélevé
● Éclairage de plancher
● Clignotants latéraux
■Accumulation de condensation sur la lentille
Dans les cas suivants, prenez contact avec votre concessionnaire Toyota
pour plus d’informations. L’accumulation temporaire de condensation sur la
lentille intérieure de phare n’est pas forcément le signe d’une anomalie.
● De grosses gouttes d’eau s’accumulent sur l’intérieur de la lentille.
● De l’eau s’est accumulée à l’intérieur du phare.
■ Ampoules DEL
Les phares de jour/feux de stationnement (véhicules dotés de phares à
décharge) et le feu d’arrêt surélevé sont composés de plusieurs DEL. Si une
DEL grille, faites remplacer le feu par votre concessionnaire Toyota.
■ Phares à décharge à haute intensité (High Intensity Discharge [HID]) (si
le véhicule en est doté)
Si la tension des phares à décharge à haute intensité était insuffisante, ils
pourraient ne pas s’allumer ou s’éteindre sans prévenir. Les phares à
décharge à haute intensité se rallumeront lorsqu’une tension normale sera
rétablie.

421
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)

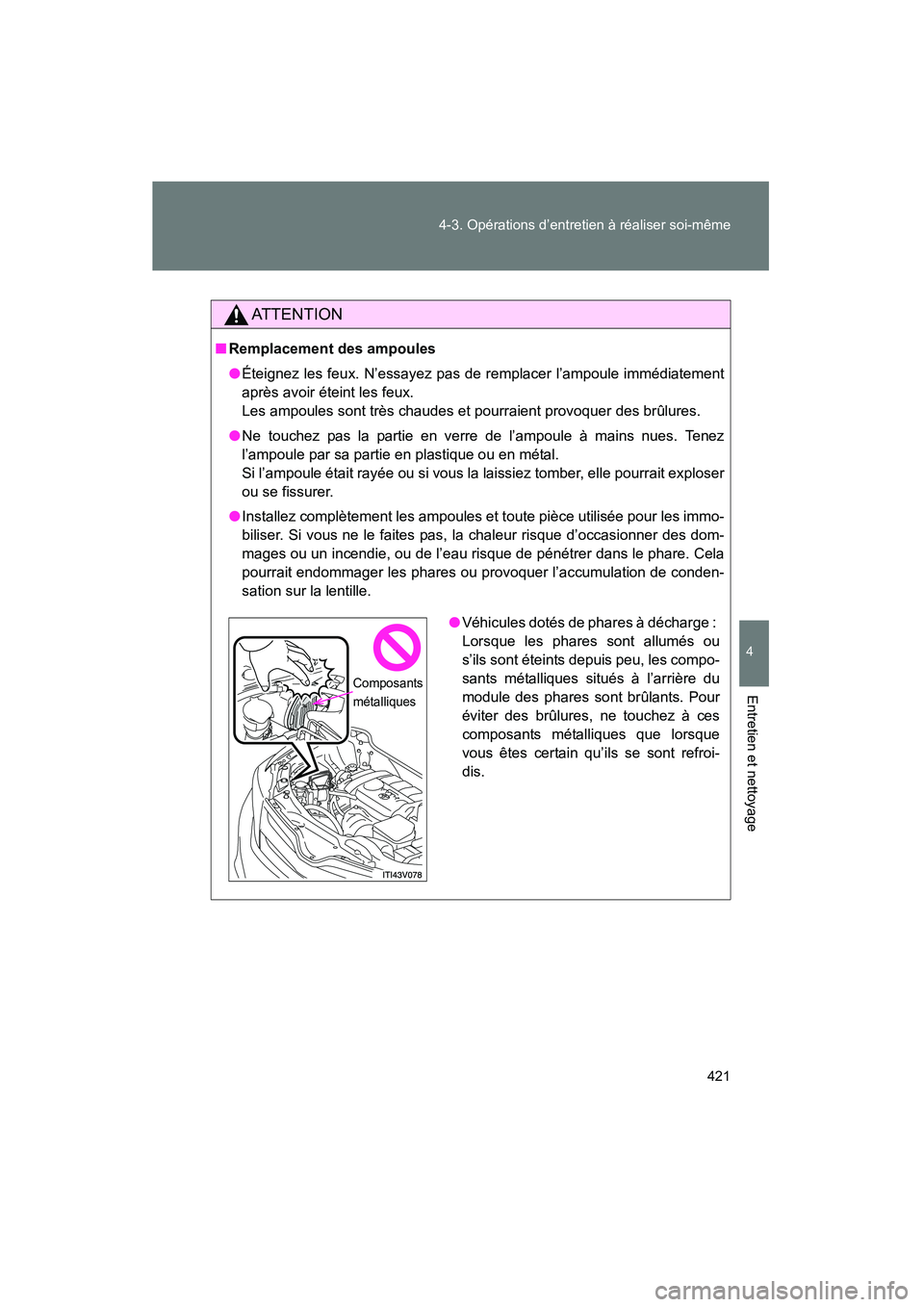

AT T E N T I O N
■
Remplacement des ampoules
●Éteignez les feux. N’essayez pas de remplacer l’ampoule immédiatement
après avoir éteint les feux.
Les ampoules sont très chaudes et pourraient provoquer des brûlures.
● Ne touchez pas la partie en verre de l’ampoule à mains nues. Tenez
l’ampoule par sa partie en plastique ou en métal.
Si l’ampoule était rayée ou si vous la laissiez tomber, elle pourrait exploser
ou se fissurer.
● Installez complètement les ampoules et toute pièce utilisée pour les immo-
biliser. Si vous ne le faites pas, la chaleur risque d’occasionner des dom-
mages ou un incendie, ou de l’eau risque de pénétrer dans le phare. Cela
pourrait endommager les phares ou provoquer l’accumulation de conden-
sation sur la lentille.
● Véhicules dotés de phares à décharge :
Lorsque les phares sont allumés ou
s’ils sont éteints depuis peu, les compo-
sants métalliques situés à l’arrière du
module des phares sont brûlants. Pour
éviter des brûlures, ne touchez à ces
composants métalliques que lorsque
vous êtes certain qu’ils se sont refroi-
dis.
Composants
métalliques

422 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)

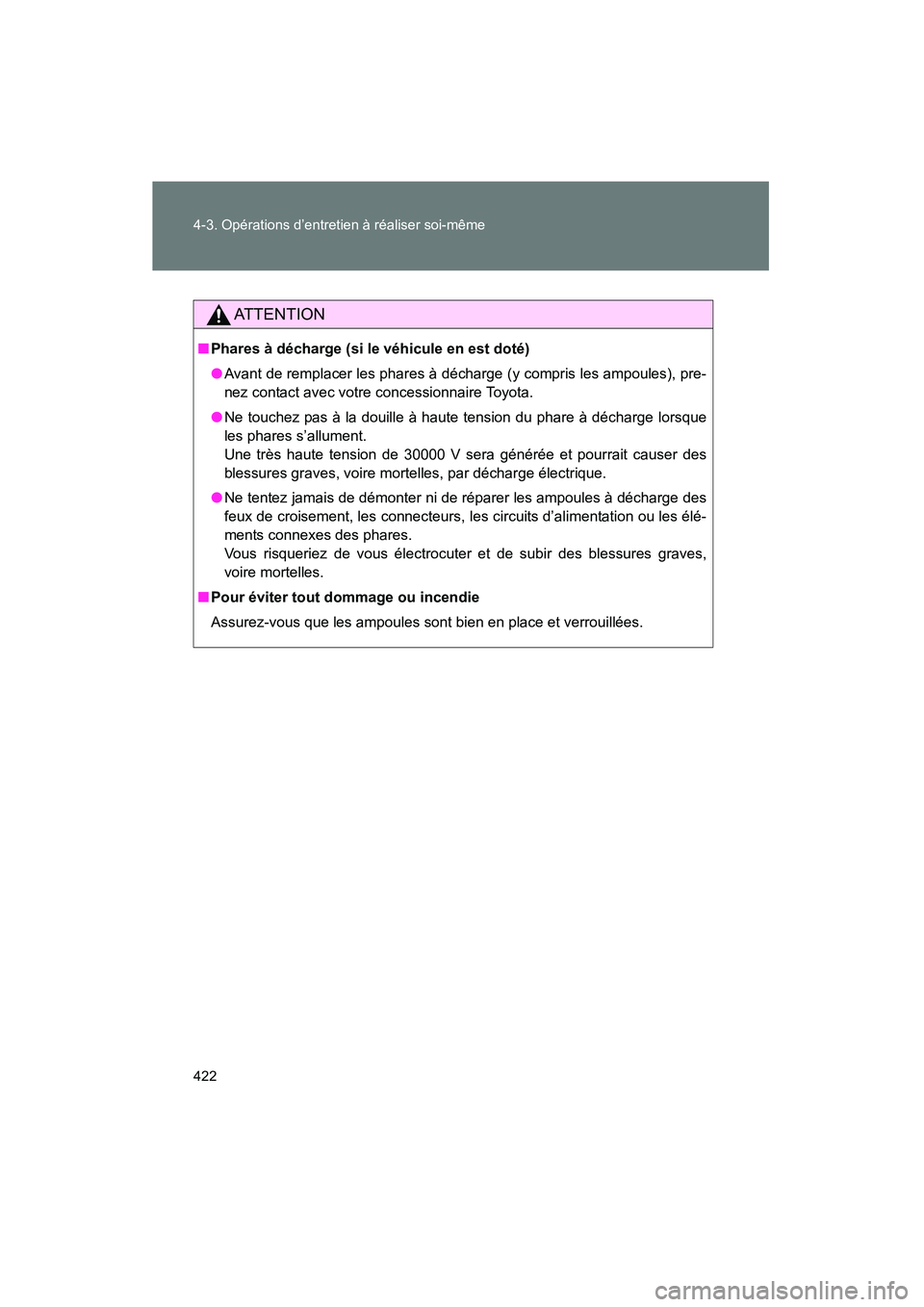

AT T E N T I O N
■Phares à décharge (si le véhicule en est doté)
● Avant de remplacer les phares à décharge (y compris les ampoules), pre-
nez contact avec votre concessionnaire Toyota.
● Ne touchez pas à la douille à haute tension du phare à décharge lorsque
les phares s’allument.
Une très haute tension de 30000 V sera générée et pourrait causer des
blessures graves, voire mortelles, par décharge électrique.
● Ne tentez jamais de démonter ni de réparer les ampoules à décharge des
feux de croisement, les connecteurs, les circuits d’alimentation ou les élé-
ments connexes des phares.
Vous risqueriez de vous électrocuter et de subir des blessures graves,
voire mortelles.
■ Pour éviter tout dommage ou incendie
Assurez-vous que les ampoules sont bien en place et verrouillées.
