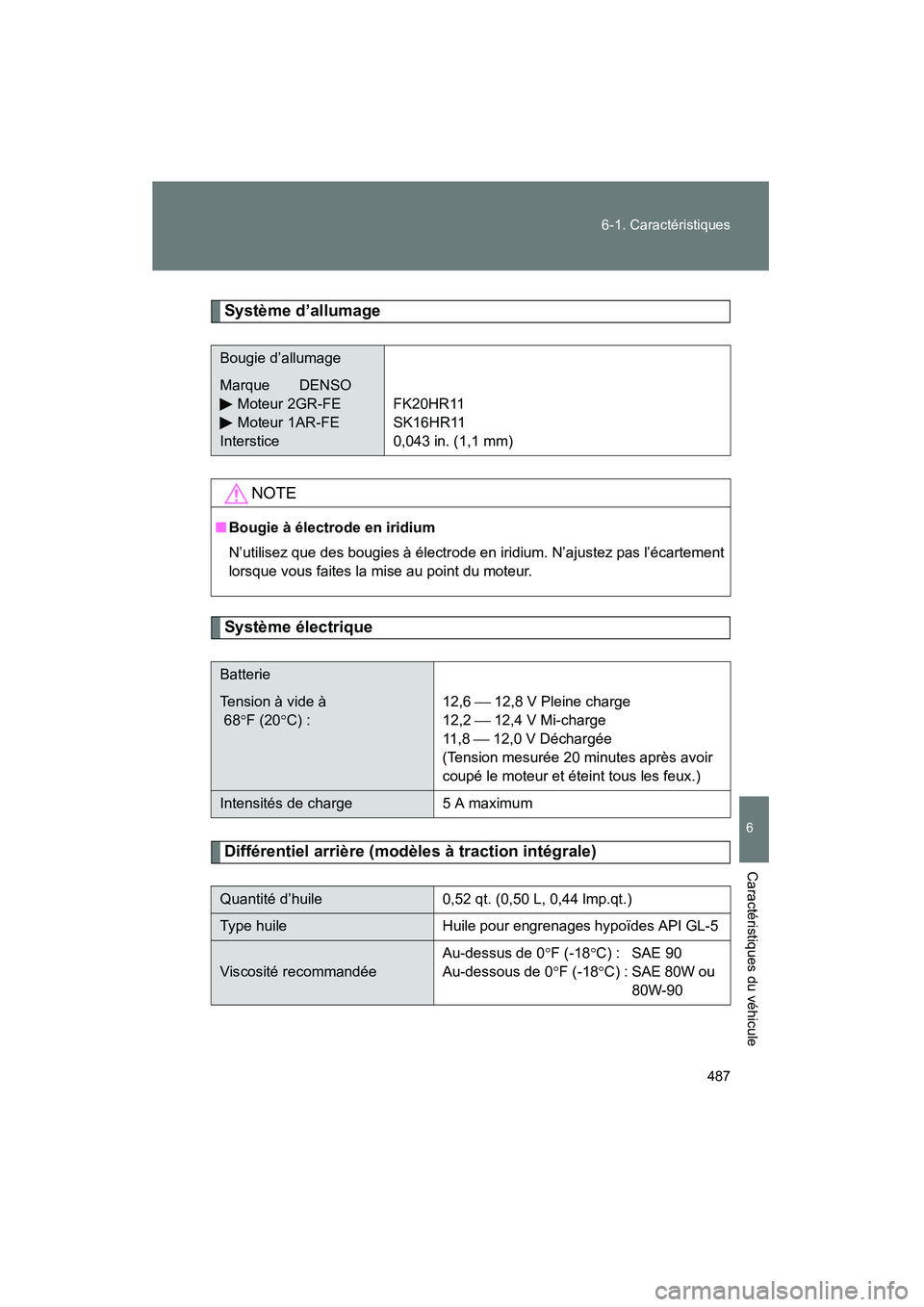

487
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73010D_(D)
Système d’allumage
Système électrique
Différentiel arrière (modèles à traction intégrale)
Bougie d’allumage
Marque DENSO
Moteur 2GR-FE
Moteur 1AR-FE
Interstice
FK20HR11
SK16HR11
0,043 in. (1,1 mm)
NOTE
■ Bougie à électrode en iridium
N’utilisez que des bougies à électrode en iridium. N’ajustez pas l’écartement
lorsque vous faites la mise au point du moteur.
Batterie
Tension à vide à
68° F (20 °C) :12,6  12,8 V Pleine charge
12,2  12,4 V Mi-charge
11 , 8  12,0 V Déchargée
(Tension mesurée 20 minutes après avoir
coupé le moteur et éteint tous les feux.)
Intensités de charge5 A maximum
Quantité d’huile0,52 qt. (0,50 L, 0,44 lmp.qt.)
Type huileHuile pour engrenages hypoïdes API GL-5
Viscosité recommandée
Au-dessus de 0 °F (-18 °C) : SAE 90
Au-dessous de 0 °F (-18 °C) : SAE 80W ou
80W-90

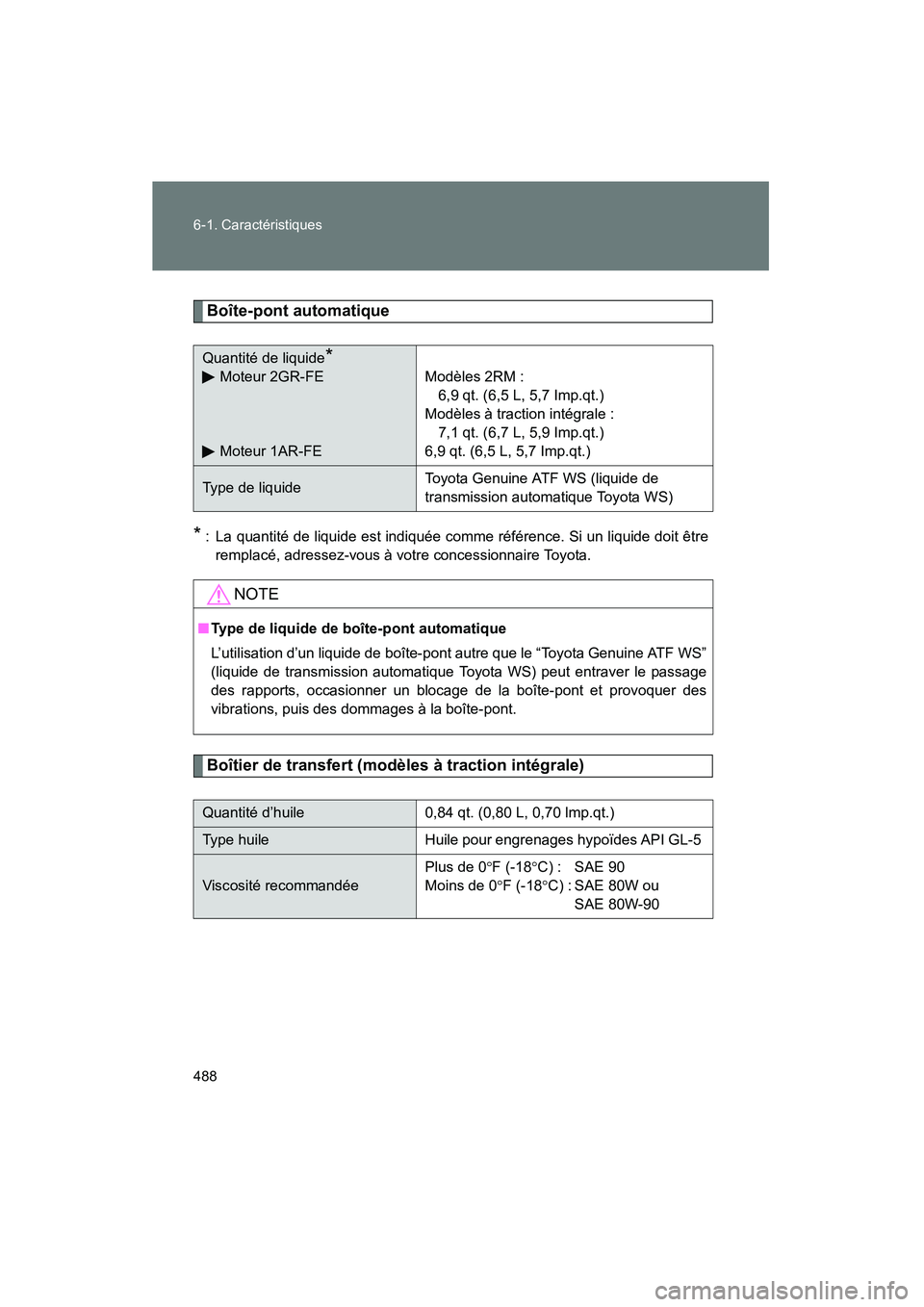

488 6-1. Caractéristiques
VENZA_OM_OM73010D_(D)
Boîte-pont automatique
* : La quantité de liquide est indiquée comme référence. Si un liquide doit êtreremplacé, adressez-vous à votre concessionnaire Toyota.
Boîtier de transfert (modèles à traction intégrale)
Quantité de liquide*
Moteur 2GR-FE
Moteur 1AR-FEModèles 2RM : 6,9 qt. (6,5 L, 5,7 Imp.qt.)
Modèles à traction intégrale : 7,1 qt. (6,7 L, 5,9 Imp.qt.)
6,9 qt. (6,5 L, 5,7 Imp.qt.)
Type de liquideToyota Genuine ATF WS (liquide de
transmission automatique Toyota WS)
NOTE
■ Type de liquide de boîte-pont automatique
L’utilisation d’un liquide de boîte-pont autre que le “Toyota Genuine ATF WS”
(liquide de transmission automatique To yota WS) peut entraver le passage
des rapports, occasionner un blocage de la boîte-pont et provoquer des
vibrations, puis des dommages à la boîte-pont.
Quantité d’huile0,84 qt. (0,80 L, 0,70 lmp.qt.)
Type huileHuile pour engrenages hypoïdes API GL-5
Viscosité recommandée
Plus de 0 °F (-18 °C) : SAE 90
Moins de 0 °F (-18 °C) : SAE 80W ou
SAE 80W-90

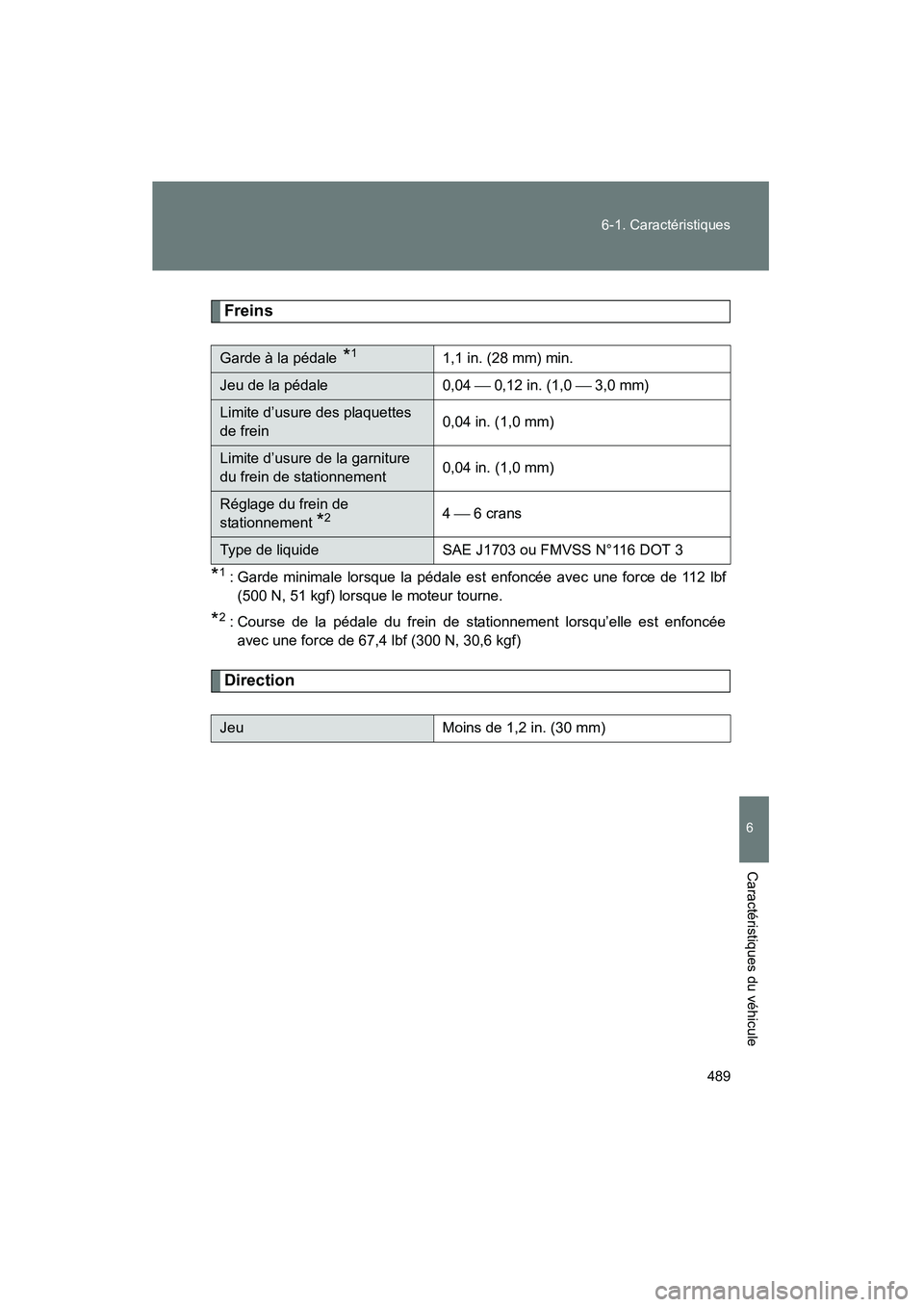

489
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73010D_(D)
Freins
*1 : Garde minimale lorsque la pédale est enfoncée avec une force de 112 lbf
(500 N, 51 kgf) lorsque le moteur tourne.
*2 : Course de la pédale du frein de stationnement lorsqu’elle est enfoncéeavec une force de 67,4 lbf (300 N, 30,6 kgf)
Direction
Garde à la pédale *11,1 in. (28 mm) min.
Jeu de la pédale0,04  0,12 in. (1,0  3,0 mm)
Limite d’usure des plaquettes
de frein0,04 in. (1,0 mm)
Limite d’usure de la garniture
du frein de stationnement0,04 in. (1,0 mm)
Réglage du frein de
stationnement
*24  6 crans
Type de liquideSAE J1703 ou FMVSS N°116 DOT 3
JeuMoins de 1,2 in. (30 mm)

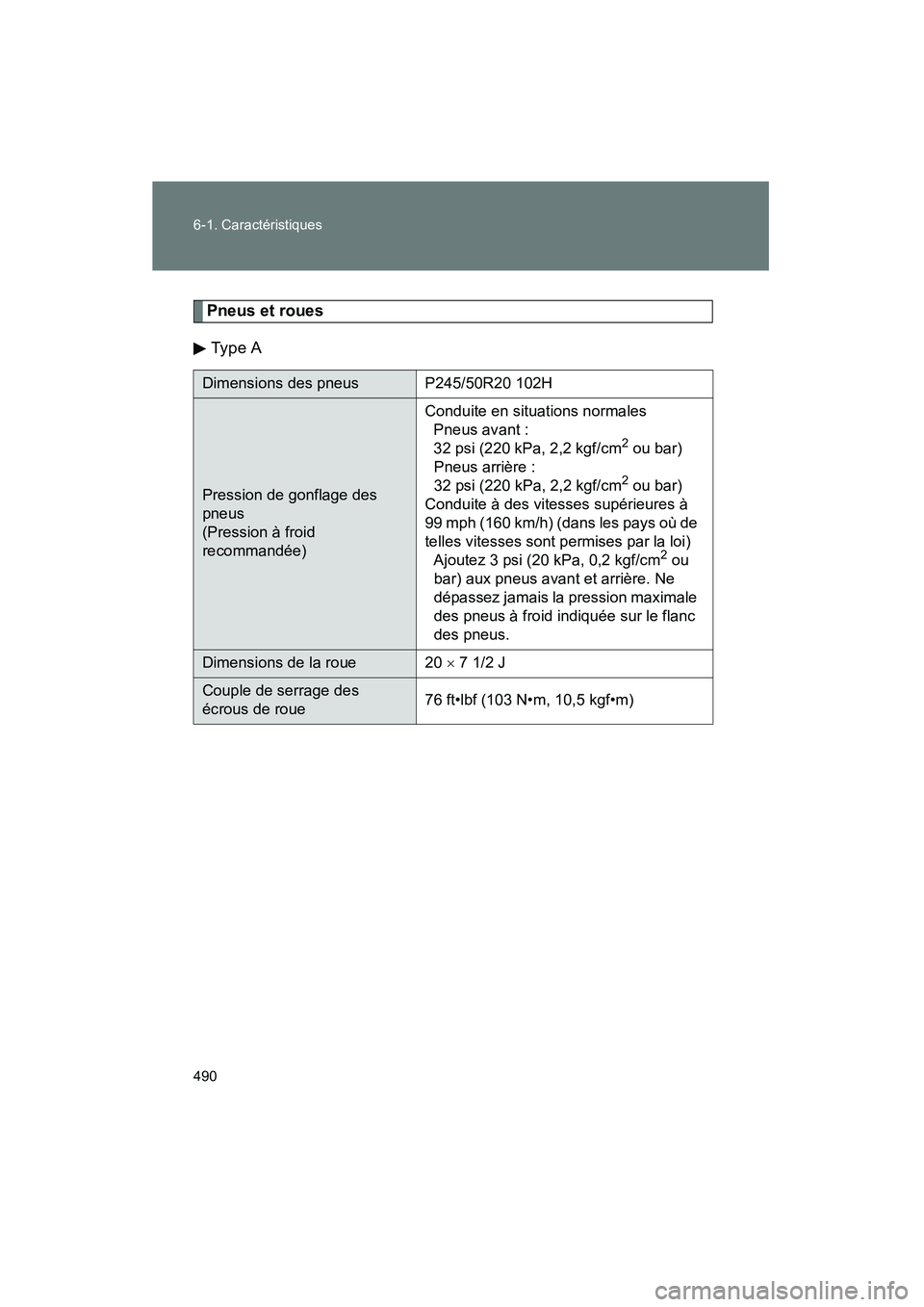

490 6-1. Caractéristiques
VENZA_OM_OM73010D_(D)
Pneus et rouesType A
Dimensions des pneusP245/50R20 102H
Pression de gonflage des
pneus
(Pression à froid
recommandée)
Conduite en situations normales Pneus avant :
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Pneus arrière :
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Conduite à des vitesses supérieures à
99 mph (160 km/h) (dans les pays où de
telles vitesses sont permises par la loi) Ajoutez 3 psi (20 kPa, 0,2 kgf/cm
2 ou
bar) aux pneus avant et arrière. Ne
dépassez jamais la pression maximale
des pneus à froid indiquée sur le flanc
des pneus.
Dimensions de la roue20 × 7 1/2 J
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)

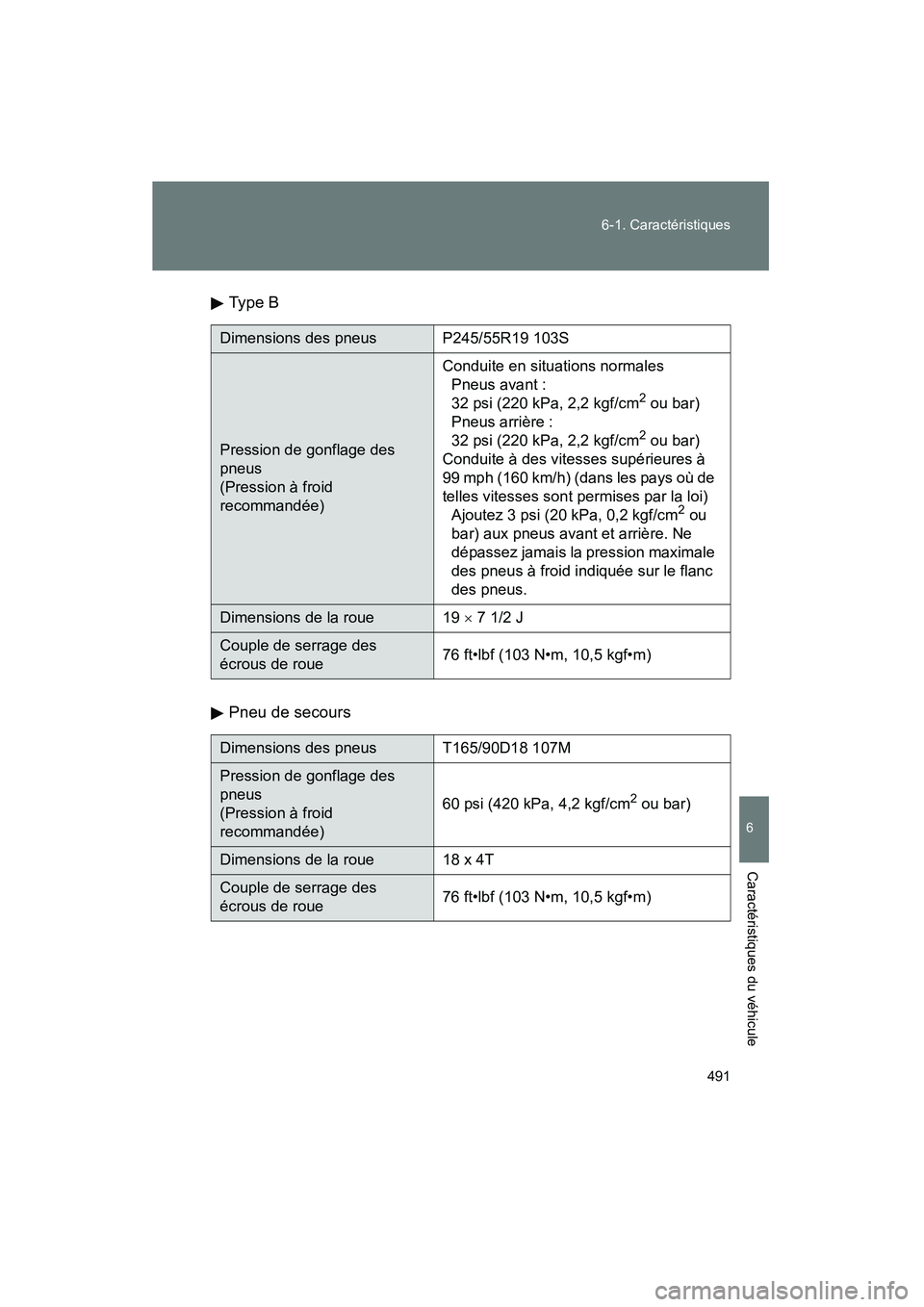

491
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73010D_(D)
Ty pe B
Pneu de secours
Dimensions des pneusP245/55R19 103S
Pression de gonflage des
pneus
(Pression à froid
recommandée)
Conduite en situations normales
Pneus avant :
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Pneus arrière :
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Conduite à des vitesses supérieures à
99 mph (160 km/h) (dans les pays où de
telles vitesses sont permises par la loi) Ajoutez 3 psi (20 kPa, 0,2 kgf/cm
2 ou
bar) aux pneus avant et arrière. Ne
dépassez jamais la pression maximale
des pneus à froid indiquée sur le flanc
des pneus.
Dimensions de la roue19 × 7 1/2 J
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneusT165/90D18 107M
Pression de gonflage des
pneus
(Pression à froid
recommandée)
60 psi (420 kPa, 4,2 kgf/cm2 ou bar)
Dimensions de la roue18 x 4T
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)

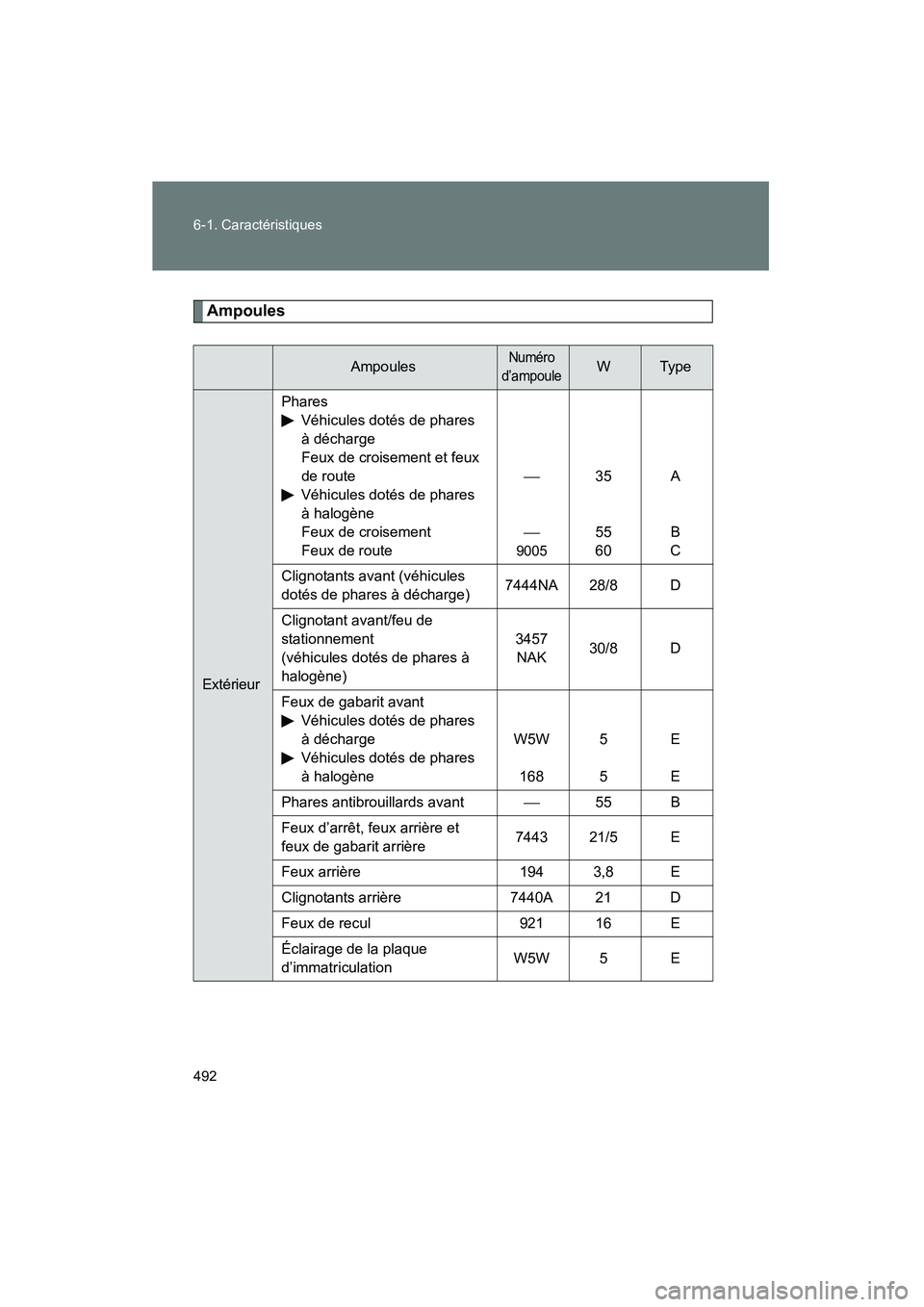

492 6-1. Caractéristiques
VENZA_OM_OM73010D_(D)
Ampoules
AmpoulesNuméro
d’ampouleWTyp e
Extérieur
Phares Véhicules dotés de phares à décharge
Feux de croisement et feux
de route
Véhicules dotés de phares à halogène
Feux de croisement
Feux de route


9005
35
55
60A
B
C
Clignotants avant (véhicules
dotés de phares à décharge)7444NA28/8D
Clignotant avant/feu de
stationnement
(véhicules dotés de phares à
halogène)
3457 NAK30/8D
Feux de gabarit avant Véhicules dotés de phares à décharge
Véhicules dotés de phares
à halogène
W5W
1685
5E
E
Phares antibrouillards avant55B
Feux d’arrêt, feux arrière et
feux de gabarit arrière744321/5E
Feux arrière1943,8E
Clignotants arrière7440A21D
Feux de recul92116E
Éclairage de la plaque
d’immatriculationW5W5E

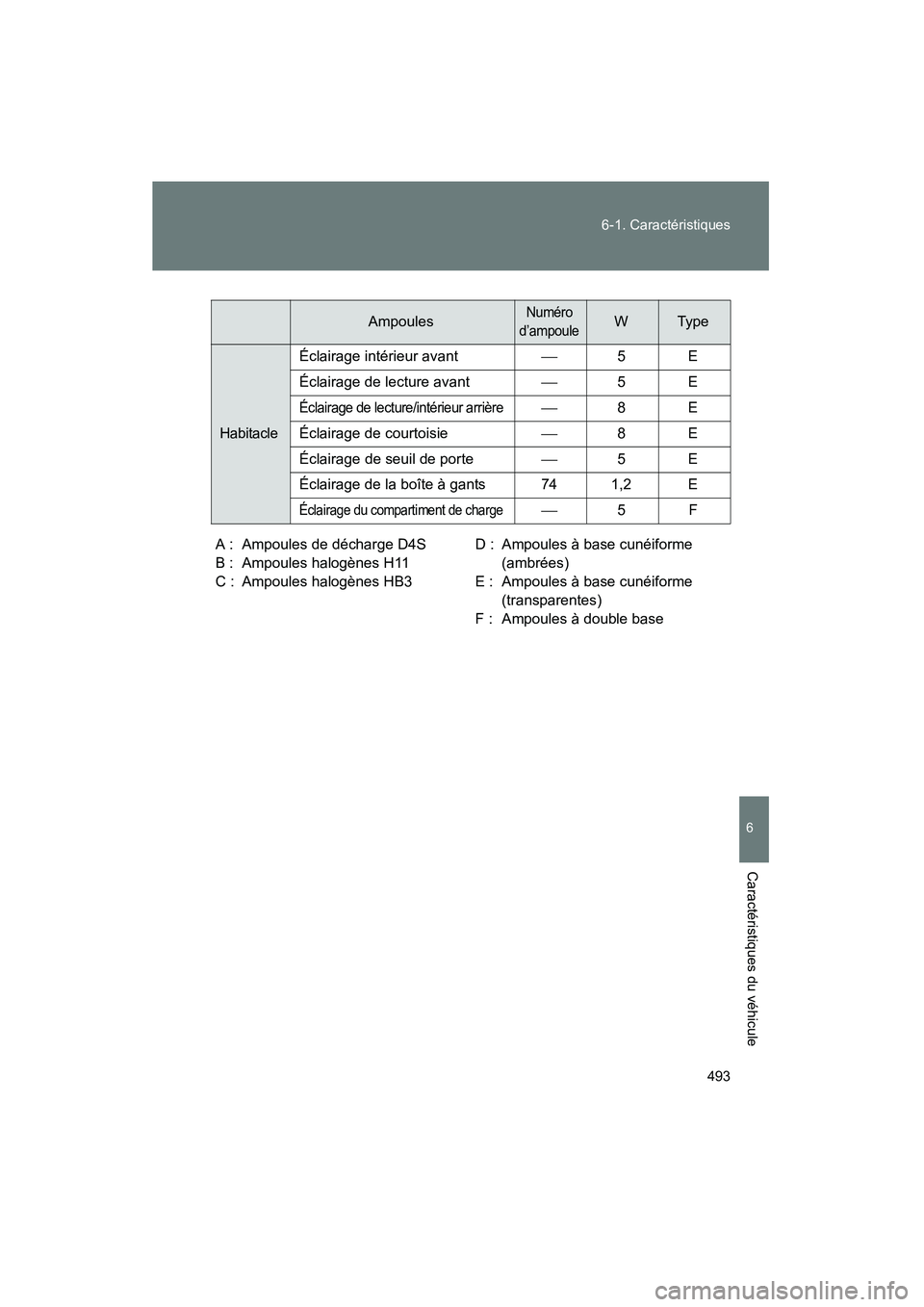

493
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_OM_OM73010D_(D)
AmpoulesNuméro
d’ampouleWTy p e
Habitacle
Éclairage intérieur avant5E
Éclairage de lecture avant5E
Éclairage de lecture/intérieur arrière8E
Éclairage de courtoisie8E
Éclairage de seuil de porte5E
Éclairage de la boîte à gants741,2E
Éclairage du compartiment de charge5F
A : Ampoules de décharge D4S
B : Ampoules halogènes H11
C : Ampoules halogènes HB3 D : Ampoules à base cunéiforme
(ambrées)
E : Ampoules à base cunéiforme (transparentes)
F : Ampoules à double base

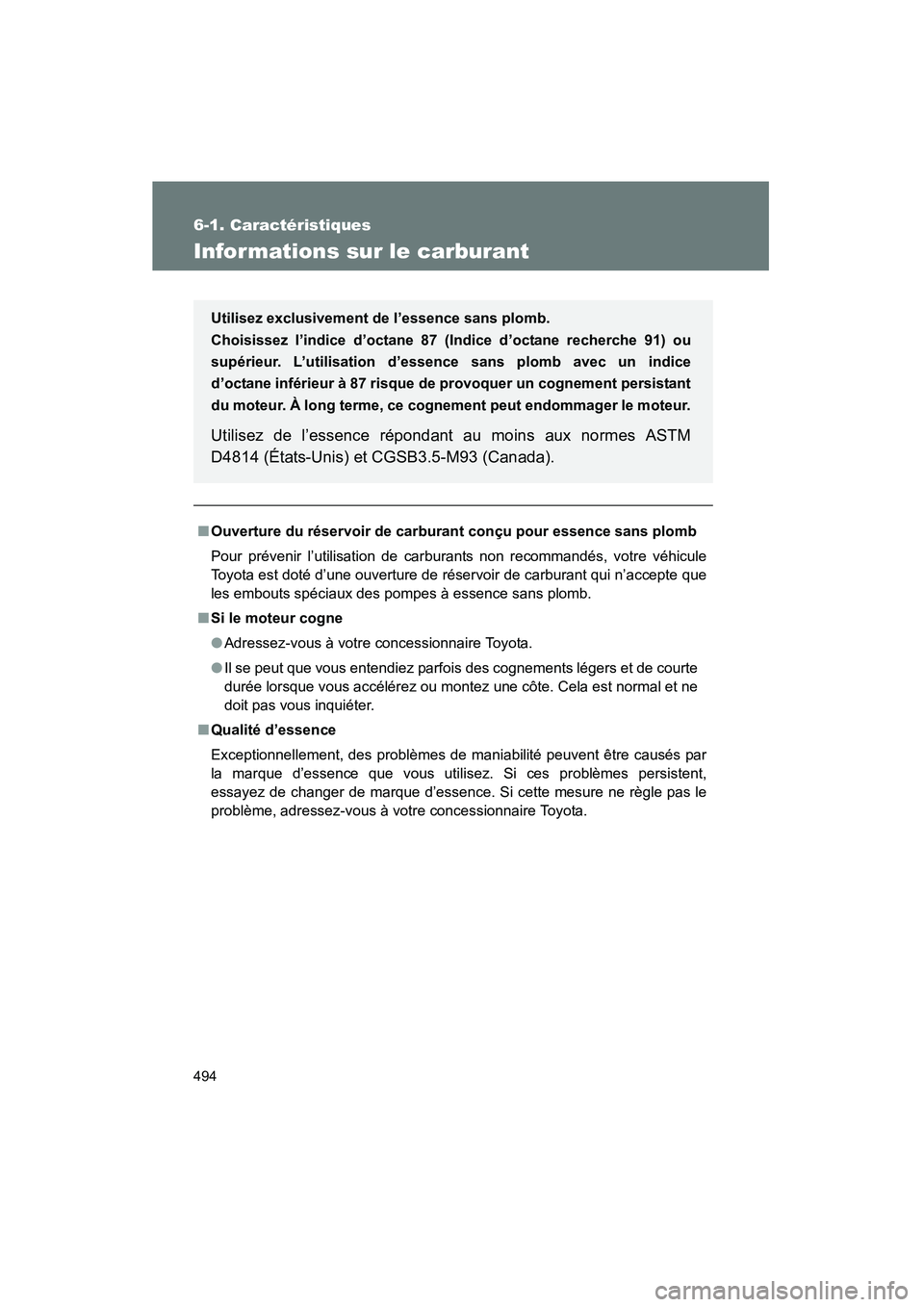

494
6-1. Caractéristiques
VENZA_OM_OM73010D_(D)
Informations sur le carburant
■Ouverture du réservoir de carbura nt conçu pour essence sans plomb
Pour prévenir l’utilisation de carburants non recommandés, votre véhicule
Toyota est doté d’une ouverture de réservoir de carburant qui n’accepte que
les embouts spéciaux des pompes à essence sans plomb.
■ Si le moteur cogne
● Adressez-vous à votre concessionnaire Toyota.
● Il se peut que vous entendiez parfois des cognements légers et de courte
durée lorsque vous accélérez ou montez une côte. Cela est normal et ne
doit pas vous inquiéter.
■ Qualité d’essence
Exceptionnellement, des problèmes de maniabilité peuvent être causés par
la marque d’essence que vous utilisez. Si ces problèmes persistent,
essayez de changer de marque d’essence. Si cette mesure ne règle pas le
problème, adressez-vous à votre concessionnaire Toyota. Utilisez exclusivement de l’essence sans plomb.
Choisissez l’indice d’octane 87 (Indice d’octane recherche 91) ou
supérieur. L’utilisation d’essence sans plomb avec un indice
d’octane inférieur à 87 risque de provoquer un cognement persistant
du moteur. À long terme, ce cognement peut endommager le moteur.
Utilisez de l’essence répondant au moins aux normes ASTM
D4814 (États-Unis) et CGSB3.5-M93 (Canada).
