2013 TOYOTA VENZA Manuel du propriétaire (in French)

407
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)
Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si un
remplacement est nécessaire, mais di fficile à effectuer, adressez-
vous à votre concessionnaire Toyota.
Pour plus d’informations concer nant le remplacement des autres
ampoules, contactez votre concessionnaire Toyota.
■ Préparez une ampoule de remplacement.
Vérifiez la puissance (watts) de l’ampoule que vous allez
remplacer. ( →P. 492)
■ Fermez le contacteur principal du système de hayon arrière
à commande assistée. (véhicules dotés d’un hayon arrière à
commande assistée)
→P. 5 9
■ Emplacement des ampoules avant
Véhicules dotés de phares à halogène
Feux de croisement
Feux de route
et système
des phares
de jour Clignotant avant/feu
de stationnement Phares antibrouillards avantFeux de gabarit avant

408 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)

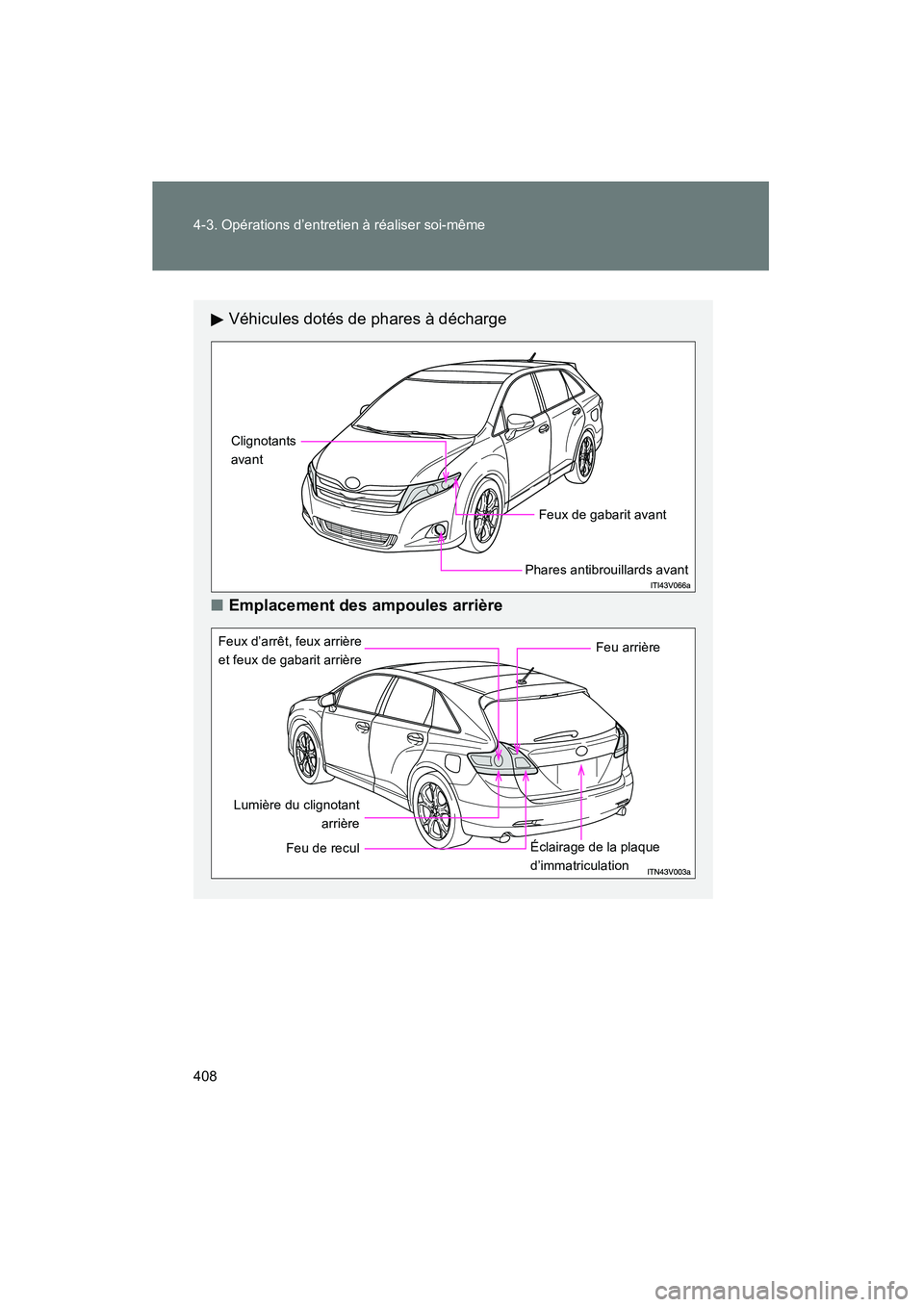

Véhicules dotés de phares à décharge
■ Emplacement des ampoules arrière
Clignotants
avant
Phares antibrouillards avantFeux de gabarit avant
Feux d’arrêt, feux arrière
et feux de gabarit arrière
Feu de recul Feu arrière
Éclairage de la plaque
d’immatriculation
Lumière du clignotant
arrière

409
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)

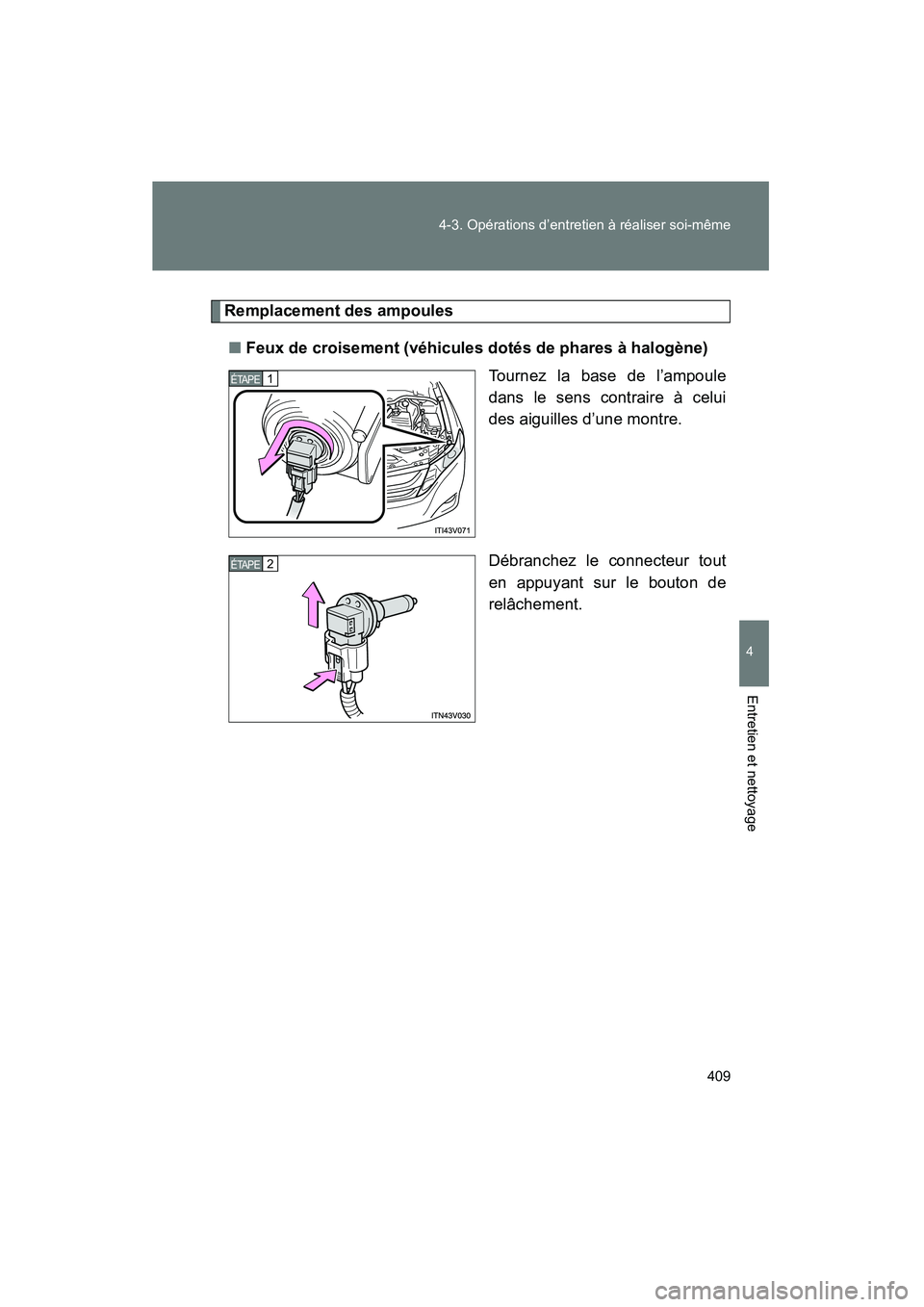

Remplacement des ampoules
■ Feux de croisement (véhicules dotés de phares à halogène)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
1 ÉTAPE
2 ÉTAPE

410 4-3. Opérations d’entretien à réaliser soi-même

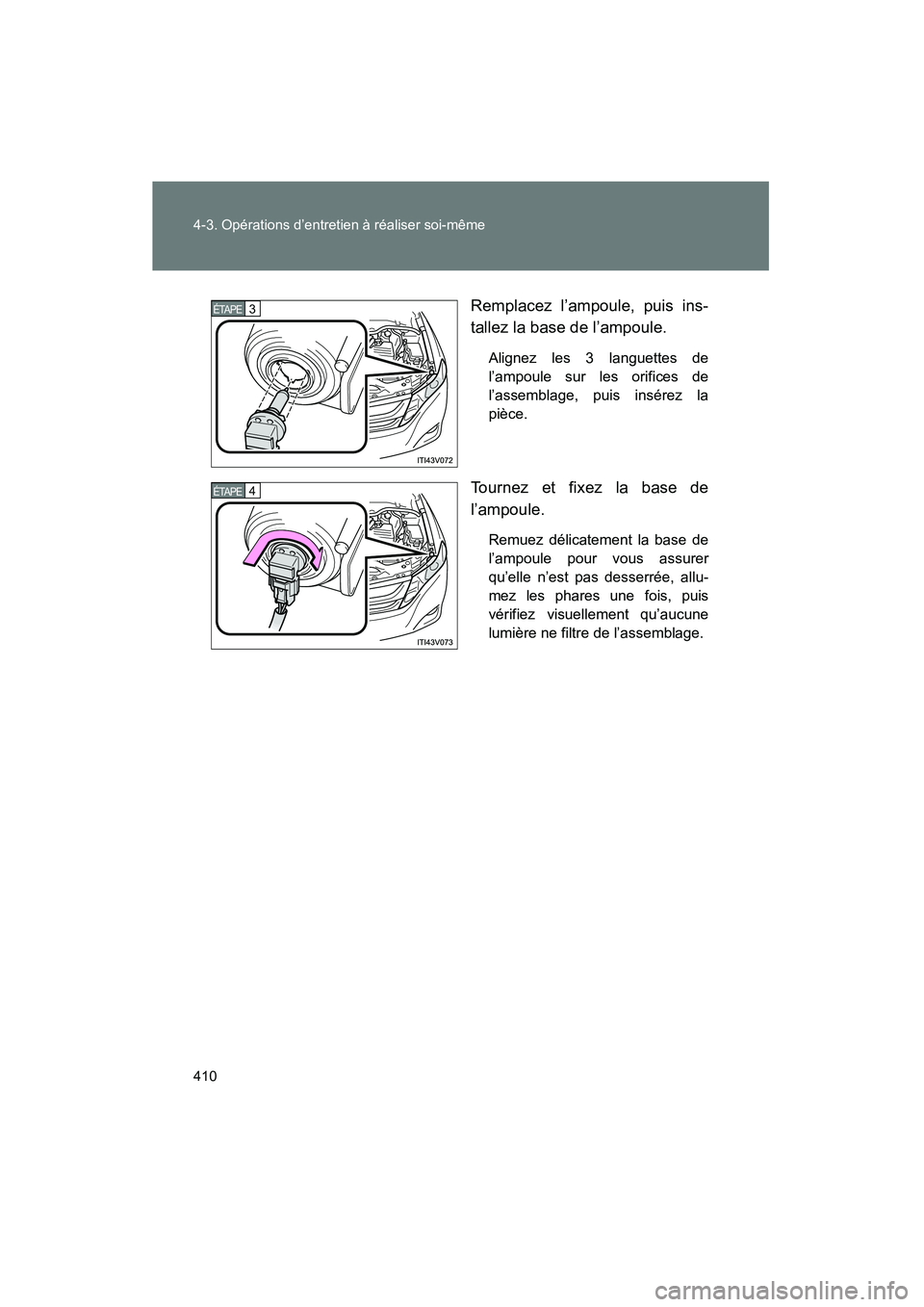

VENZA_OM_OM73010D_(D)Remplacez l’ampoule, puis ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
Tournez et fixez la base de
l’ampoule.
Remuez délicatement la base de
l’ampoule pour vous assurer
qu’elle n’est pas desserrée, allu-
mez les phares une fois, puis
vérifiez visuellement qu’aucune
lumière ne filtre de l’assemblage.
3 ÉTAPE
4 ÉTAPE

411
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)
■

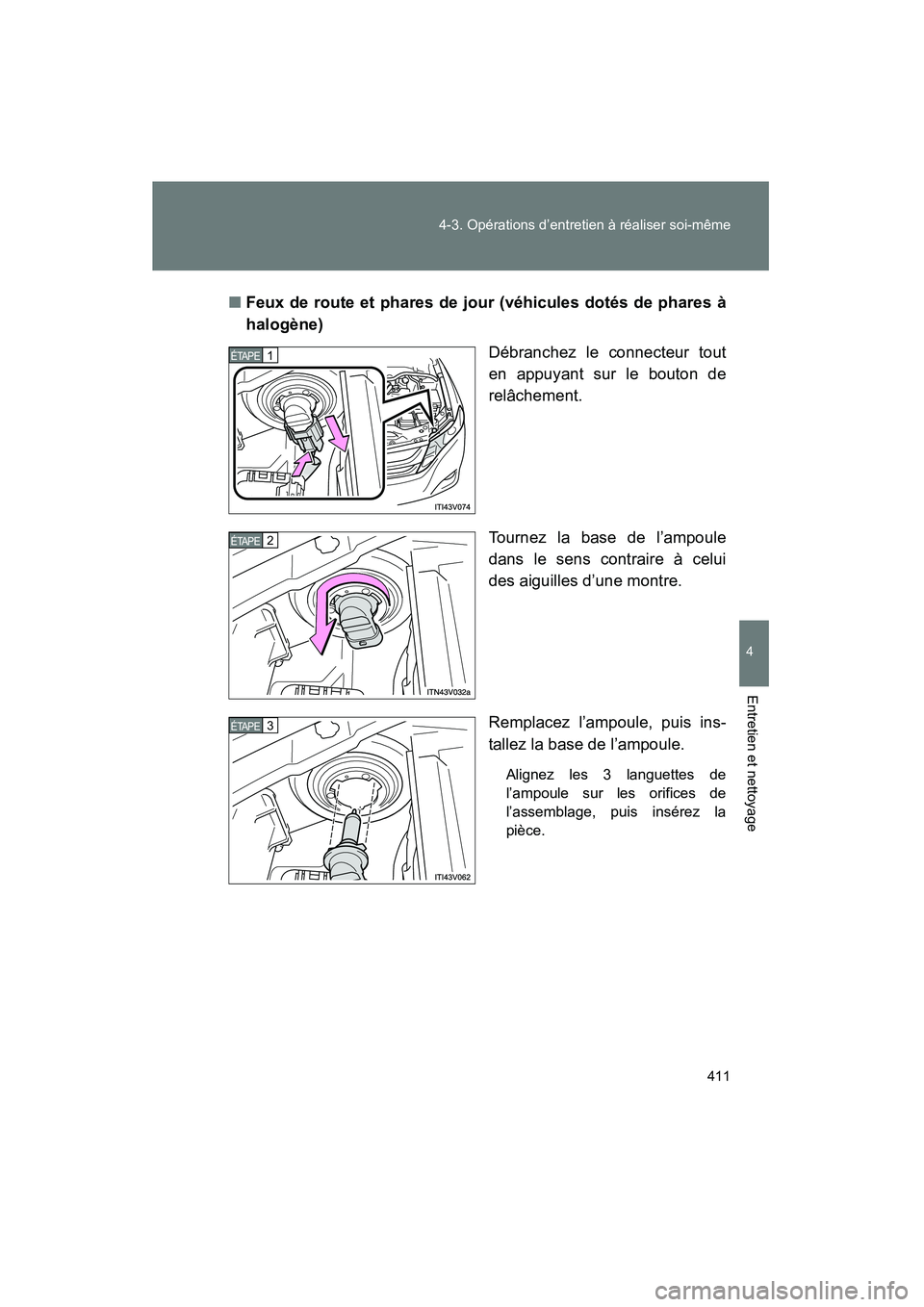

Feux de route et phares de jour (véhicules dotés de phares à
halogène)
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Remplacez l’ampoule, puis ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

412 4-3. Opérations d’entretien à réaliser soi-même

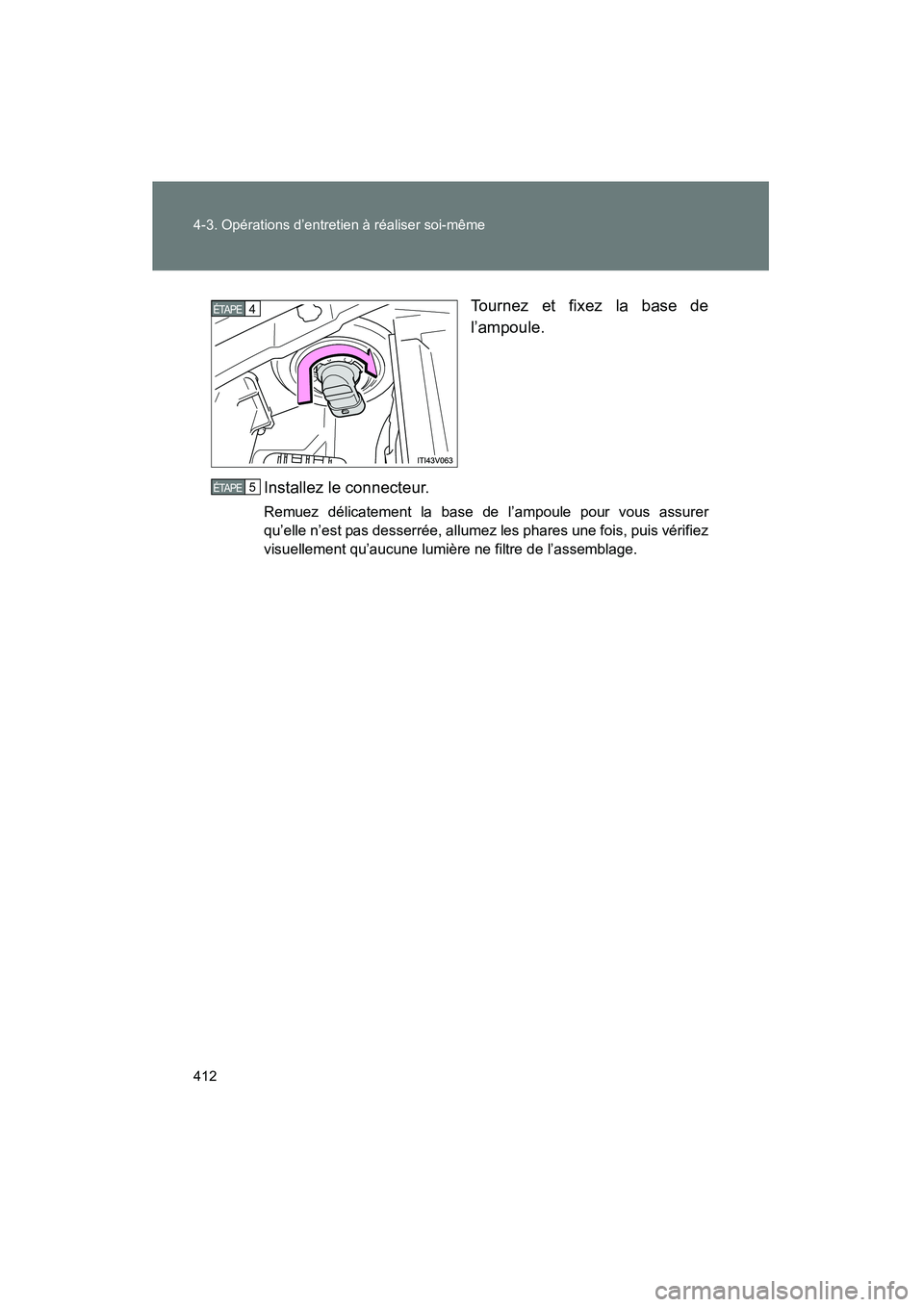

VENZA_OM_OM73010D_(D)Tournez et fixez la base de
l’ampoule.
Installez le connecteur.
Remuez délicatement la base de l’ampoule pour vous assurer
qu’elle n’est pas desserrée, allumez les phares une fois, puis vérifiez
visuellement qu’aucune lumière ne filtre de l’assemblage.
4 ÉTAPE
5 ÉTAPE

413
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)
■

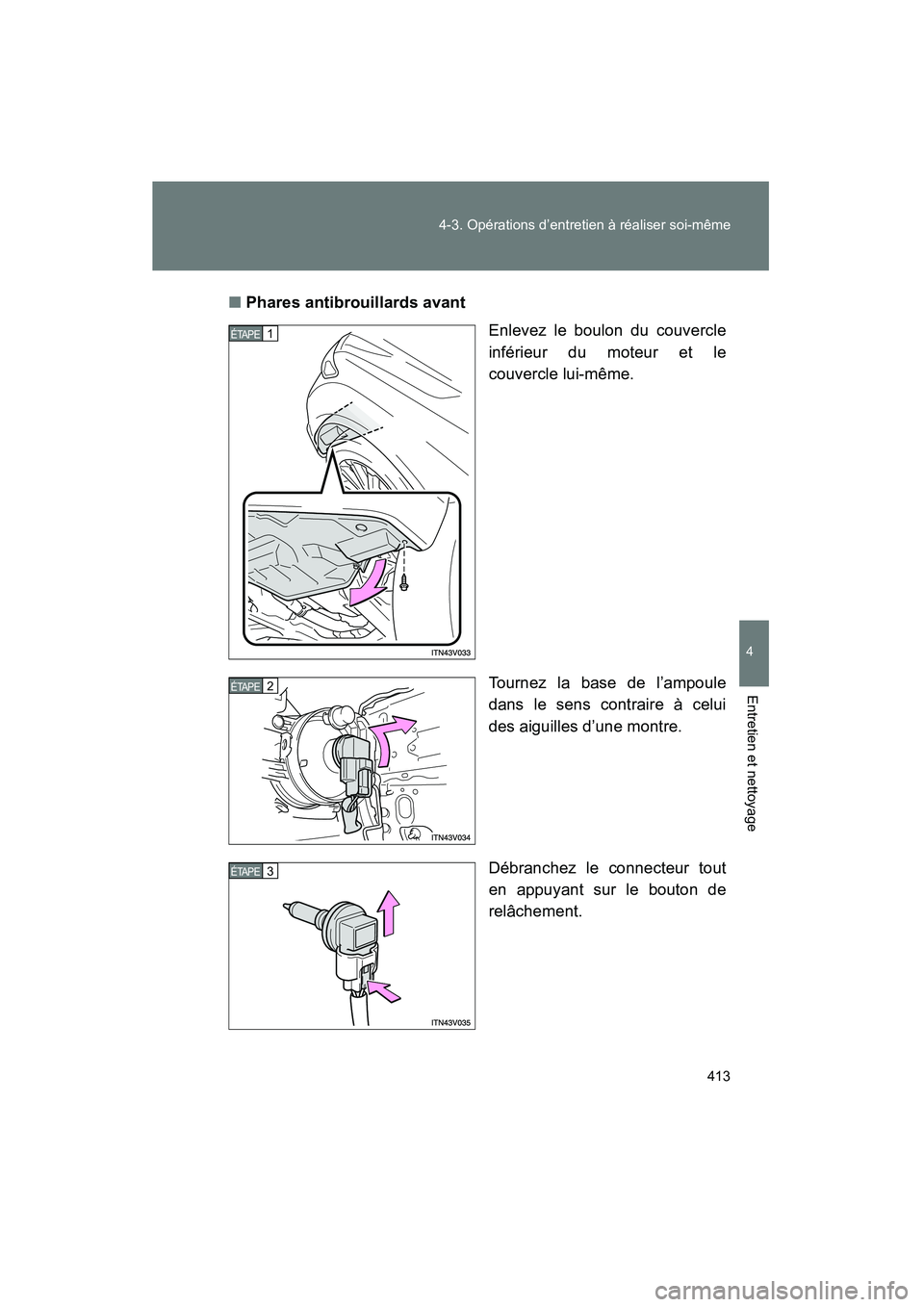

Phares antibrouillards avant
Enlevez le boulon du couvercle
inférieur du moteur et le
couvercle lui-même.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

414 4-3. Opérations d’entretien à réaliser soi-même

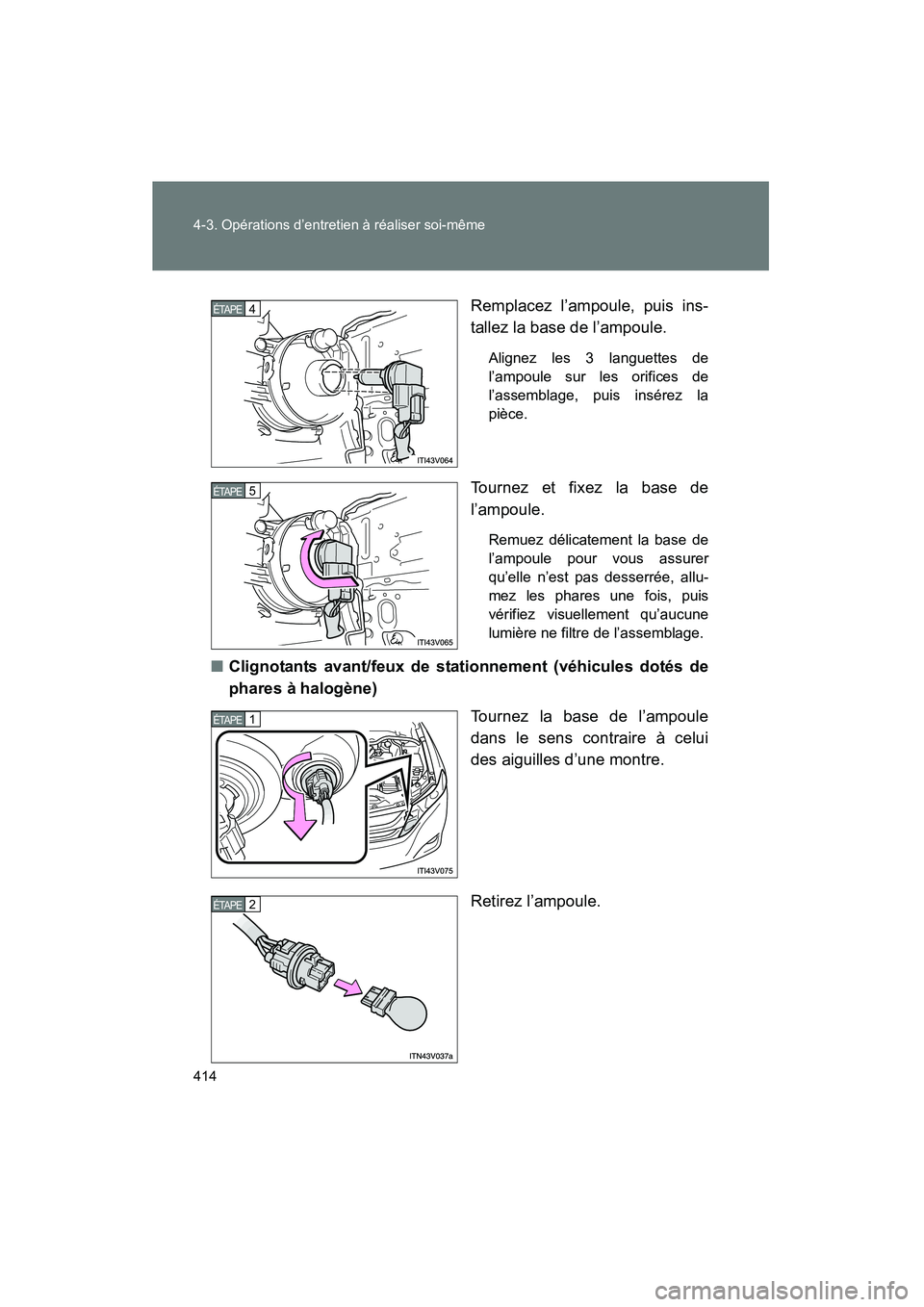

VENZA_OM_OM73010D_(D)Remplacez l’ampoule, puis ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
Tournez et fixez la base de
l’ampoule.
Remuez délicatement la base de
l’ampoule pour vous assurer
qu’elle n’est pas desserrée, allu-
mez les phares une fois, puis
vérifiez visuellement qu’aucune
lumière ne filtre de l’assemblage.
■
Clignotants avant/feux de stationnement (véhicules dotés de
phares à halogène)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
4 ÉTAPE
5 ÉTAPE
1 ÉTAPE
2 ÉTAPE
