2013 Peugeot 807 PEUGEOT 807 2013 Manuale duso (in Italian)

127
GUIDA RAPIDA

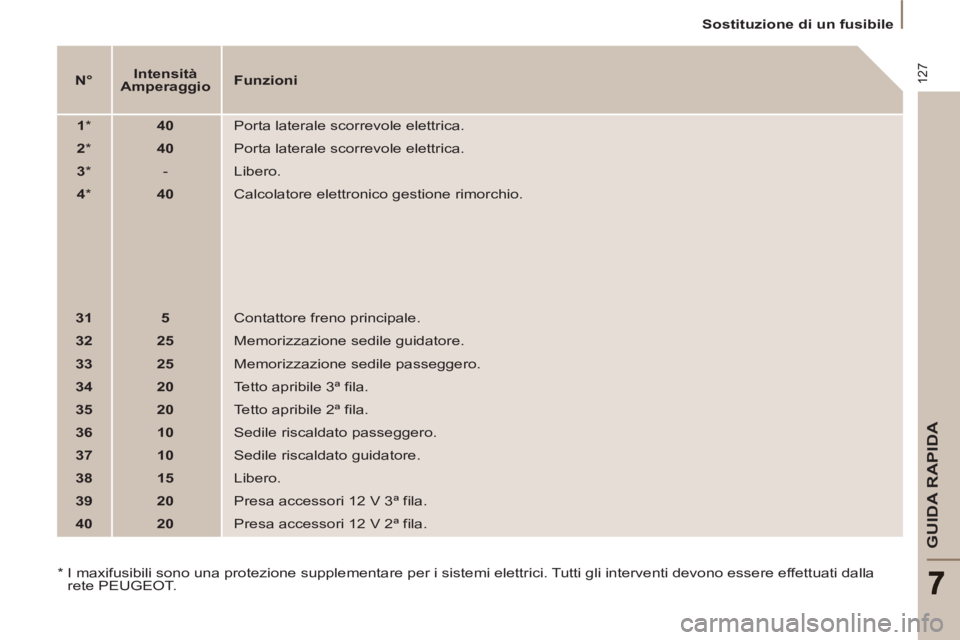

Sostituzione di un fusibile



N°



Intensità
Amperaggio



Funzioni



1

*


40

Porta laterale scorrevole elettrica.


2

*


40

Porta laterale scorrevole elettrica.


3

*

- Libero.


4

*


40

Calcolatore elettronico gestione rimorchio.


31



5

Contattore freno principale.


32



25

Memorizzazione sedile guidatore.


33



25

Memorizzazione sedile passeggero.


34



20

Tetto apribile 3ª fila.


35



20

Tetto apribile 2ª fila.


36



10

Sedile riscaldato passeggero.


37



10

Sedile riscaldato guidatore.


38



15

Libero.


39



20

Presa accessori 12 V 3ª fila.


40



20

Presa accessori 12 V 2ª fila.


*
I maxifusibili sono una protezione supplementare per i sistemi elettrici. Tutti gli interventi devono essere effettuati dalla
rete PEUGEOT.

128

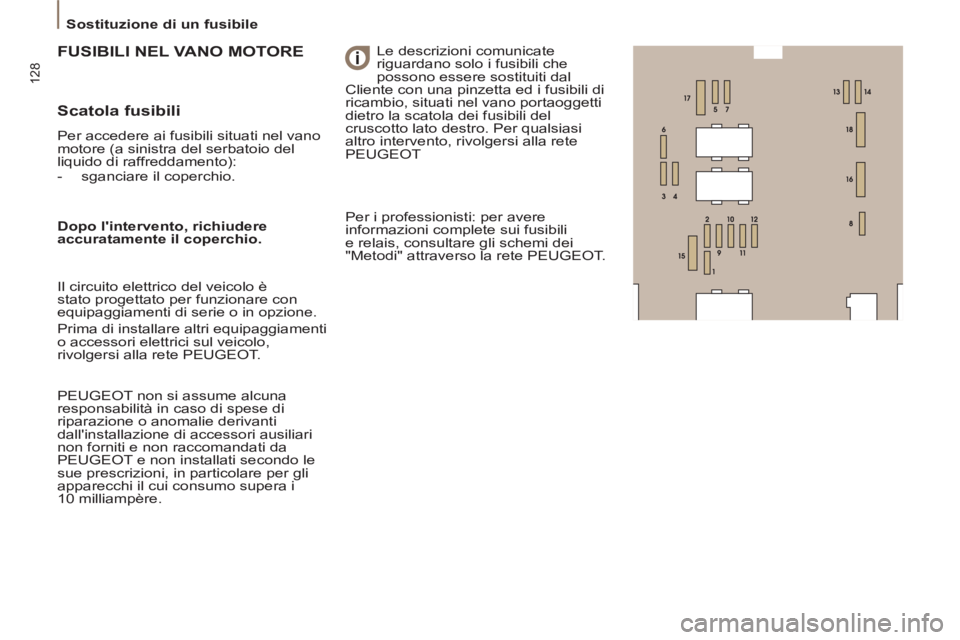

Sostituzione di un fusibile



Scatola fusibili

Per accedere ai fusibili situati nel vano
motore (a sinistra del serbatoio del
liquido di raffreddamento):


- sganciare il coperchio.
IBILI NEL VANO MOTORE
FUSIB
Le descrizioni comunicate
riguardano solo i fusibili che
possono essere sostituiti dal
Cliente con una pinzetta ed i fusibili di
ricambio, situati nel vano portaoggetti
dietro la scatola dei fusibili del
cruscotto lato destro. Per qualsiasi
altro intervento, rivolgersi alla rete
PEUGEOT

Dopo l'intervento, richiudere
accuratamente il coperchio.

Il circuito elettrico del veicolo è
stato progettato per funzionare con
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT.

PEUGEOT non si assume alcuna
responsabilità in caso di spese di
riparazione o anomalie derivanti
dall'installazione di accessori ausiliari
non forniti e non raccomandati da
PEUGEOT e non installati secondo le
sue prescrizioni, in particolare per gli
apparecchi il cui consumo supera i
10 milliampère. Per i professionisti: per avere
informazioni complete sui fusibili
e relais, consultare gli schemi dei
"Metodi" attraverso la rete PEUGEOT.

129
GUIDA RAPIDA
7

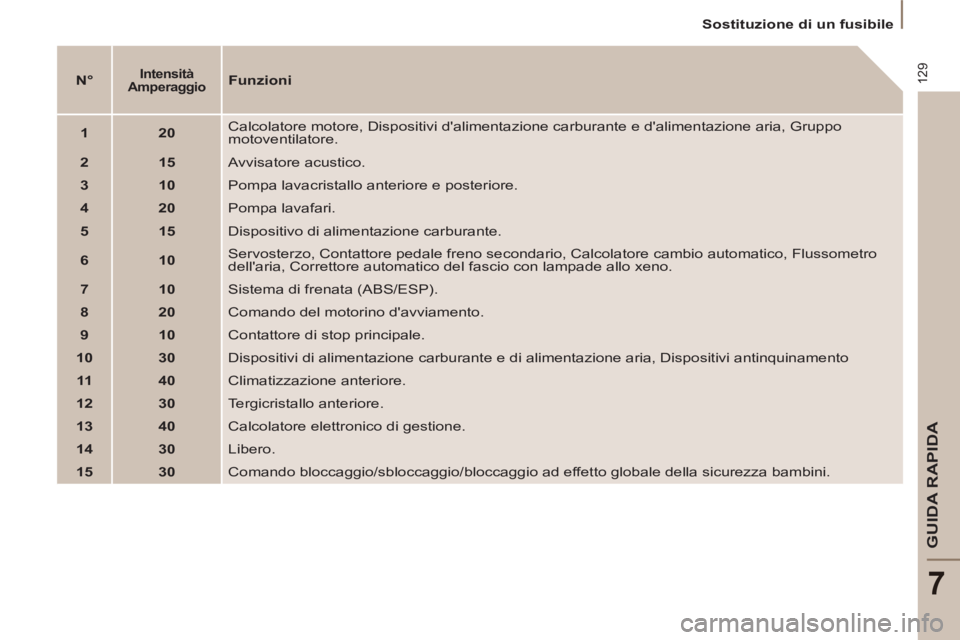

Sostituzione di un fusibile



N°





Intensità

Amperaggio




Funzioni



1



20

Calcolatore motore, Dispositivi d'alimentazione carburante e d'alimentazione aria, Gruppo
motoventilatore.


2



15

Avvisatore acustico.


3



10

Pompa lavacristallo anteriore e posteriore.


4



20

Pompa lavafari.


5



15

Dispositivo di alimentazione carburante.


6



10

Servosterzo, Contattore pedale freno secondario, Calcolatore cambio automatico, Flussometro
dell'aria, Correttore automatico del fascio con lampade allo xeno.


7



10

Sistema di frenata (ABS/ESP).


8



20

Comando del motorino d'avviamento.


9



10

Contattore di stop principale.


10



30

Dispositivi di alimentazione carburante e di alimentazione aria, Dispositivi antinquinamento


11



40

Climatizzazione anteriore.


12



30

Tergicristallo anteriore.


13



40

Calcolatore elettronico di gestione.


14



30

Libero.


15



30

Comando bloccaggio/sbloccaggio/bloccaggio ad effetto globale della sicurezza bambini.

130
Sostituzione di una spazzola del tergicristallo
SOSTITUZIONE DI UNA SPAZZOLA
DEL TERGICRISTALLO


- Ricollegare la rampa di lavaggio e
ripiegare il braccio.

Per ripiegare le spazzole, inserire il
contatto ed azionare il comando del
tergicristallo.



Posizionamento particolare
delle spazzole anteriori


- Entro un minuto dall’interruzione
del contatto, azionare il comando
del tergicristallo per posizionare
le spazzole lungo i montanti del
parabrezza (posizione particolare).

Sostituzione di una spazzola anteriore


- Sollevare il braccio e scollegare la
rampa di lavaggio.

- Sganciare la spazzola e rimuoverla.

- Montare la nuova spazzola.
Sostizione della spazzola posteriore


- Sollevare il braccio, sganciare la
spazzola e rimuoverla.

- Montare la nuova spazzola e
ripiegare il braccio.

131
GUIDA RAPIDA
7

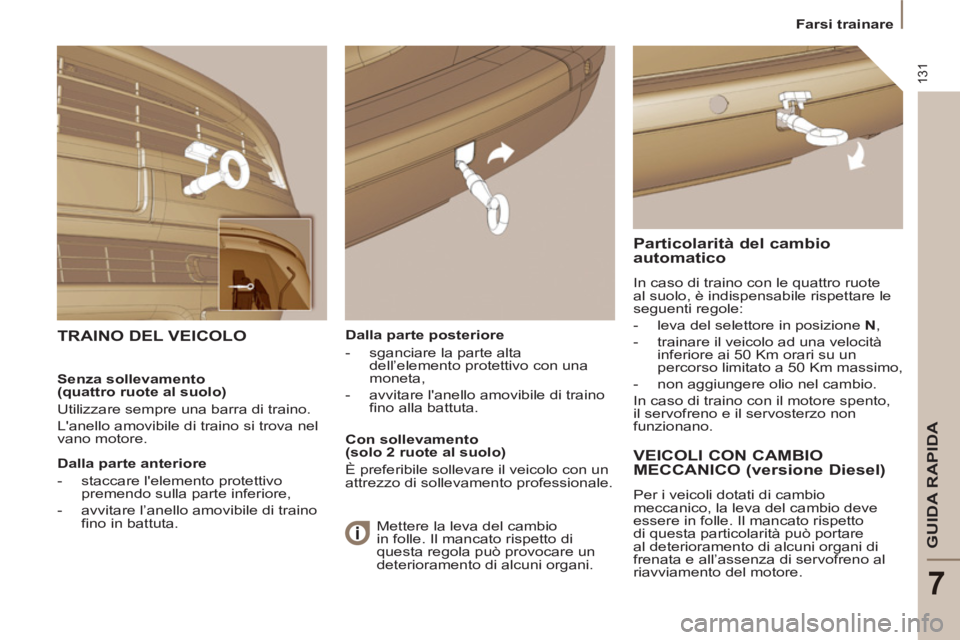

Farsi trainare


Dalla parte posteriore


- sganciare la parte alta
dell’elemento protettivo con una
moneta,

- avvitare l'anello amovibile di traino
fino alla battuta.


TRAINO DEL VEICOLO
Particolarità del cambio
automatico
In caso di traino con le quattro ruote
al suolo, è indispensabile rispettare le
seguenti regole:


- leva del selettore in posizione N
,

- trainare il veicolo ad una velocità
inferiore ai 50 Km orari su un
percorso limitato a 50 Km massimo,

- non aggiungere olio nel cambio.
In caso di traino con il motore spento,
il servofreno e il servosterzo non
funzionano.
Senza sollevamento
(quattro ruote al suolo)
Utilizzare sempre una barra di traino.
L'anello amovibile di traino si trova nel
vano motore.

Dalla parte anteriore


- staccare l'elemento protettivo
premendo sulla parte inferiore,

- avvitare l’anello amovibile di traino
fino in battuta.

Con sollevamento
(solo 2 ruote al suolo)
È preferibile sollevare il veicolo con un
attrezzo di sollevamento professionale.

VEICOLI CON CAMBIO
MECCANICO (versione Diesel)
Per i veicoli dotati di cambio
meccanico, la leva del cambio deve
essere in folle. Il mancato rispetto
di questa particolarità può portare
al deterioramento di alcuni organi di
frenata e all’assenza di servofreno al
riavviamento del motore. Mettere la leva del cambio
in folle. Il mancato rispetto di
questa regola può provocare un
deterioramento di alcuni organi.

Caratteristiche tecniche Diesel

132

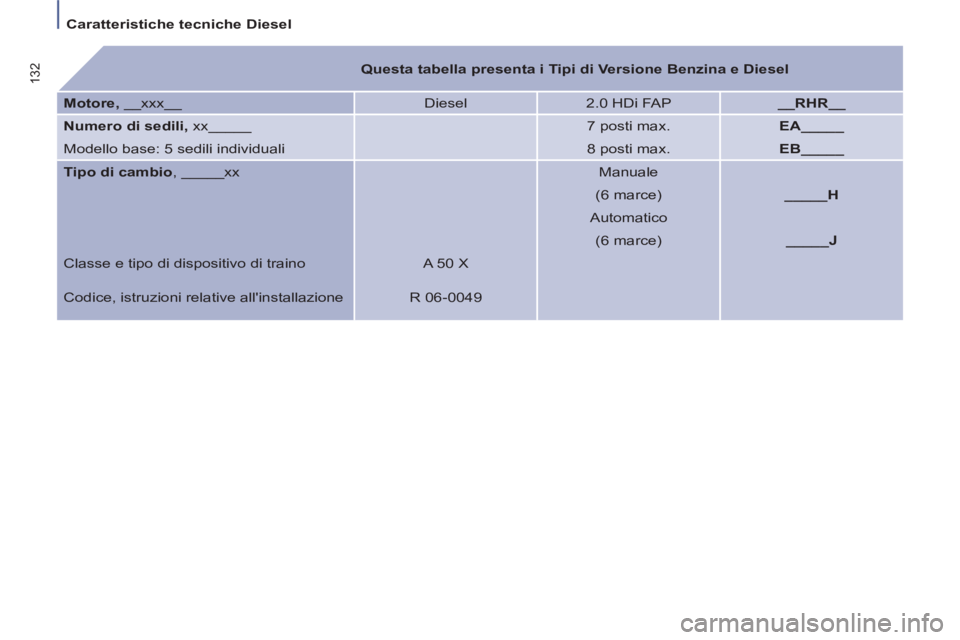

Questa tabella presenta i Tipi di Versione Benzina e Diesel



Motore,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Numero di sedili,
xx_____


7 posti max.
EA_____

Modello base: 5 sedili individuali


8 posti max.
EB_____


Tipo di cambio
, _____xx


Manuale



(6 marce)
_____H



Automatico



(6 marce)
_____J

Classe e tipo di dispositivo di traino A 50 X

Codice, istruzioni relative all'installazione R 06-0049

133


Caratteristiche tecniche Diesel

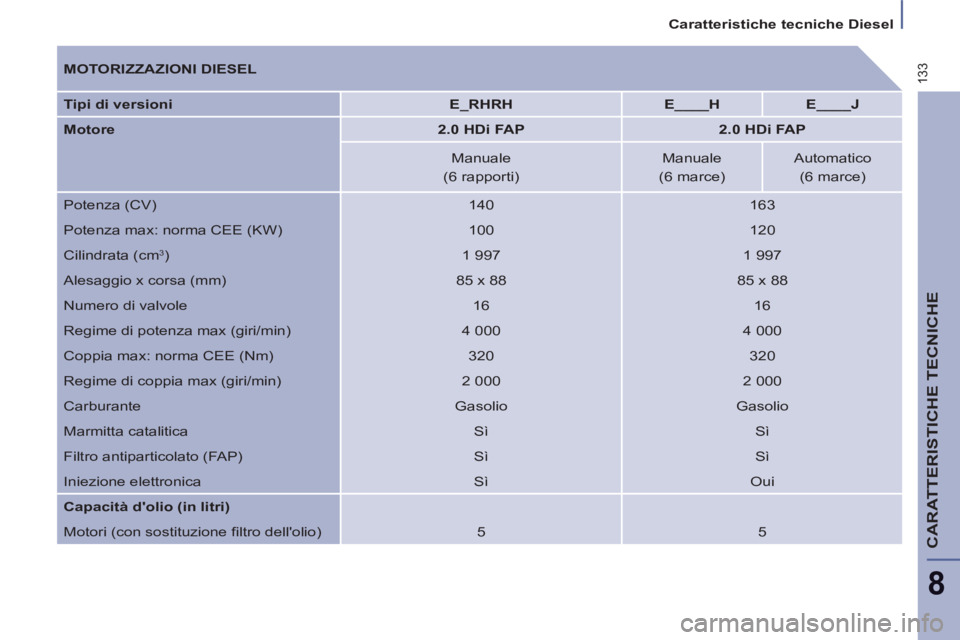

CARATTERISTICHE TECNICHE
8


MOTORIZZAZIONI DIESEL


Tipi di versioni


E_RHRH



E____H



E____J



Motore


2.0 HDi FAP



2.0 HDi FAP




Manuale
Manuale
Automatico

(6 rapporti)
(6 marce)
(6 marce)
Potenza (CV)
140
163
Potenza max: norma CEE (KW)
100
120
Cilindrata (cm
3
)
1 997
1 997
Alesaggio x corsa (mm)
85 x 88
85 x 88
Numero di valvole
16
16
Regime di potenza max (giri/min)
4 000
4 000
Coppia max: norma CEE (Nm)
320
320
Regime di coppia max (giri/min)
2 000
2 000
Carburante
Gasolio
Gasolio
Marmitta catalitica
Sì
Sì
Filtro antiparticolato (FAP)
Sì
Sì
Iniezione elettronica
Sì
Oui

Capacità d'olio (in litri)

Motori (con sostituzione filtro dell'olio)
5
5

Caratteristiche tecniche Diesel

134

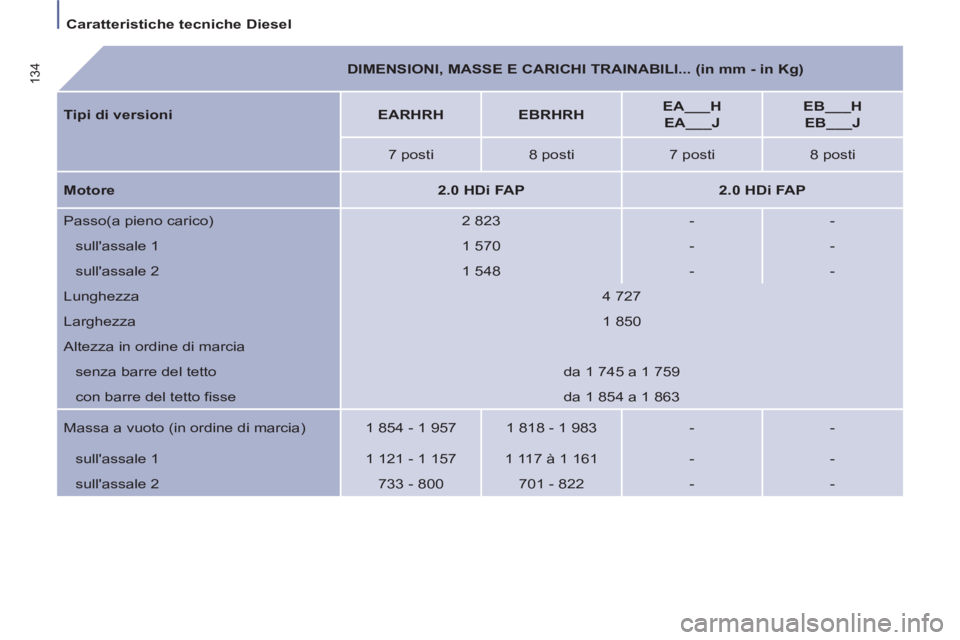

DIMENSIONI, MASSE E CARICHI TRAINABILI... (in mm - in Kg)

Tipi di versioni


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 posti
8 posti
7 posti
8 posti

Motore


2.0 HDi FAP



2.0 HDi FAP


Passo(a pieno carico)
2 823
-
-
sull'assale 1
1 570
-
-
sull'assale 2
1 548
-
-
Lunghezza
4 727
Larghezza
1 850
Altezza in ordine di marcia
senza barre del tetto
da 1 745 a 1 759
con barre del tetto fisse
da 1 854 a 1 863
Massa a vuoto (in ordine di marcia)
1 854 - 1 957
1 818 - 1 983
-
-
sull'assale 1
1 121 - 1 157
1 117 à 1 161
-
-

sull'assale 2
733 - 800
701 - 822
-
-
