103


Rimorchio

ACCESSORI
5
TRAINO DI UN RIMORCHIO, DI UNA ROULOTTE, DI UN CARRELLO...

Consultare i documenti
amministrativi (carta di
circolazione, ecc.) o il capitolo 8,
sezione "Dimensioni, masse e carichi
trainabili" Diesel.
Ripartizione dei carichi:
distribuire
il carico nel rimorchio in modo che
gli oggetti più pesanti si trovino il più
vicino possibile all'asse e che il peso
all'estremità del gancio non superi il
valore massimo autorizzato.
Raffreddamento:
il traino di un
rimorchio in salita fa aumentare
la temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento
non dipende dal regime motore.
Dimensioni in metri A
= 0,96


Consigli per la guida

Il veicolo trainato deve essere a ruota
libera: cambio in folle.

104


Rimorchio

Utilizzare un rapporto al cambio
elevato per diminuire il regime motore
e rallentare.
In ogni caso, sorvegliare la
temperatura del liquido di
raffreddamento.
Freni:
il traino aumenta la distanza di
frenata. Guidare a velocità moderata,
scalare le marce in tempo e frenare
progressivamente. Informarsi presso la rete PEUGEOT.


Regolazione automatica
Nei veicoli dotati di lampa allo
xeno, e se l’evoluzione del carico lo
richiede, questo sistema corregge
automaticamente l’altezza del fascio
dei proiettori dopo 2 minuti circa.
Il conducente usufruisce quindi di
un’illuminazione ottimale ed è sicuro di
non infastidire gli altri automobilisti.


In alcuni casi di utilizzo
particolarmente esigente (traino
del carico massimo in salita ripida
e con una temperatura elevata), il
motore limita automaticamente la
propria potenza. In questo caso,
l'interruzione della climatizzazione
consente di recuperare una certa
potenza del motore migliorando
notevolmente la velocità di traino
(circa 20 Km orari in più). Il comando
sequenziale del cambio può essere
allora non disponibile.

Illuminazione

Portabicicletta

Consultare il capitolo 8, sezione
"Elementi di identificazione". Consultare il capitolo 3, sezione
"Comandi al volante".
I n caso di utilizzo di un gancio
traino, occorre aggiungere un
fusibile. Fare riferimento al
capitolo 7, sezione "Sostituzione
fusibile".





Se si accende la spia della
temperatura del liquido di
raffreddamento, fermare il veicolo e
spegnere immediatamente il motore.

Pneumatici:
controllare la pressione
dei pneumatici della vettura trainante
e del rimorchio rispettando le pressioni
raccomandate.
Vento laterale:
la sensibilità al
vento laterale aumenta. Guidare con
dolcezza e a velocità moderata.






Gancio traino

Raccomandiamo di utilizzare i
dispositivi originali PEUGEOT che
sono stati collaudati ed omologati sin
dalla progettazione del veicolo.
Il montaggio di un dispositivo di traino
deve essere realizzato conformemente
alle istruzioni del costruttore tenendo
conto in particolare delle capacità
di traino del veicolo, del carico
trainato, del peso sul gancio e del
collegamento elettrico. Tale montaggio
richiede l'intervento di uno specialista.
Raccomandiamo quindi di affidare il
montaggio di questo dispositivo alla
rete PEUGEOT.
Conformemente alle prescrizioni
generali citate qui sopra, attiriamo
l'attenzione sul rischio legato al
montaggio di un gancio traino
o di un accessorio elettrico non
omologato dalla rete PEUGEOT.
Questo montaggio potrebbe causare
un'anomalia del sistema elettronico del
veicolo.
Regolazione manuale
Regolare i fari anabbaglianti per
non abbagliare gli altri automobilisti.
Controllare la segnaletica elettrica del
rimorchio.
In caso di utilizzo di un
portabicicletta sul portellone
posteriore, disattivare il
tergicristallo usando il menu
di configurazione del display.

105

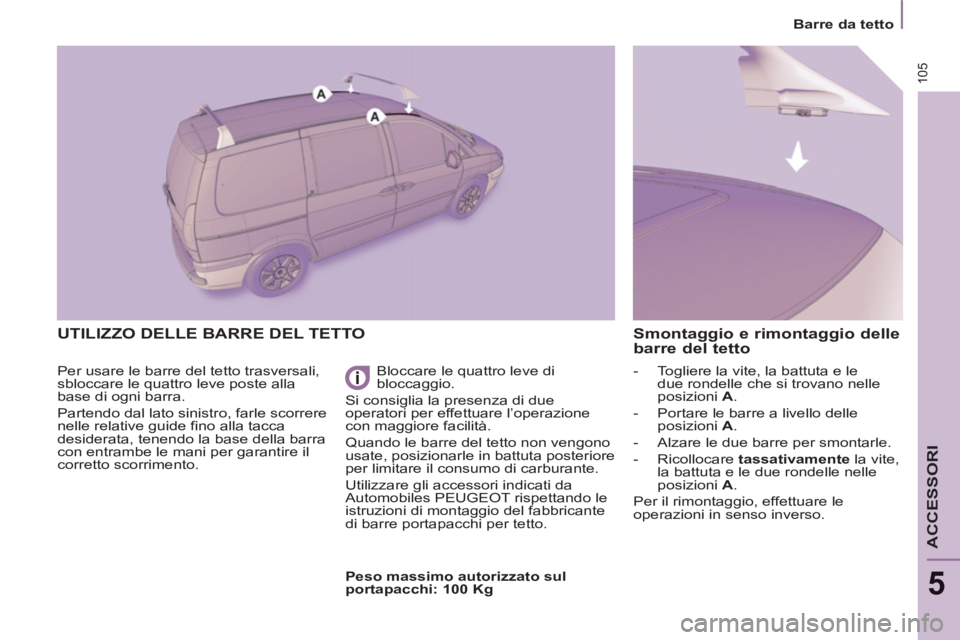

Barre da tetto

ACCESSORI
5

UTILIZZO DELLE BARRE DEL TETTO

Per usare le barre del tetto trasversali,
sbloccare le quattro leve poste alla
base di ogni barra.
Partendo dal lato sinistro, farle scorrere
nelle relative guide fino alla tacca
desiderata, tenendo la base della barra
con entrambe le mani per garantire il
corretto scorrimento. Bloccare le quattro leve di
bloccaggio.
Si consiglia la presenza di due
operatori per effettuare l’operazione
con maggiore facilità.
Quando le barre del tetto non vengono
usate, posizionarle in battuta posteriore
per limitare il consumo di carburante.
Utilizzare gli accessori indicati da
Automobiles PEUGEOT rispettando le
istruzioni di montaggio del fabbricante
di barre portapacchi per tetto.

- Togliere la vite, la battuta e le
due rondelle che si trovano nelle
posizioni A
.

- Portare le barre a livello delle
posizioni A
.

- Alzare le due barre per smontarle.

- Ricollocare tassativamente
la vite,
la battuta e le due rondelle nelle
posizioni A
.
Per il rimontaggio, effettuare le
operazioni in senso inverso.


Smontaggio e rimontaggio delle
barre del tetto

Peso massimo autorizzato sul
portapacchi: 100 Kg

106

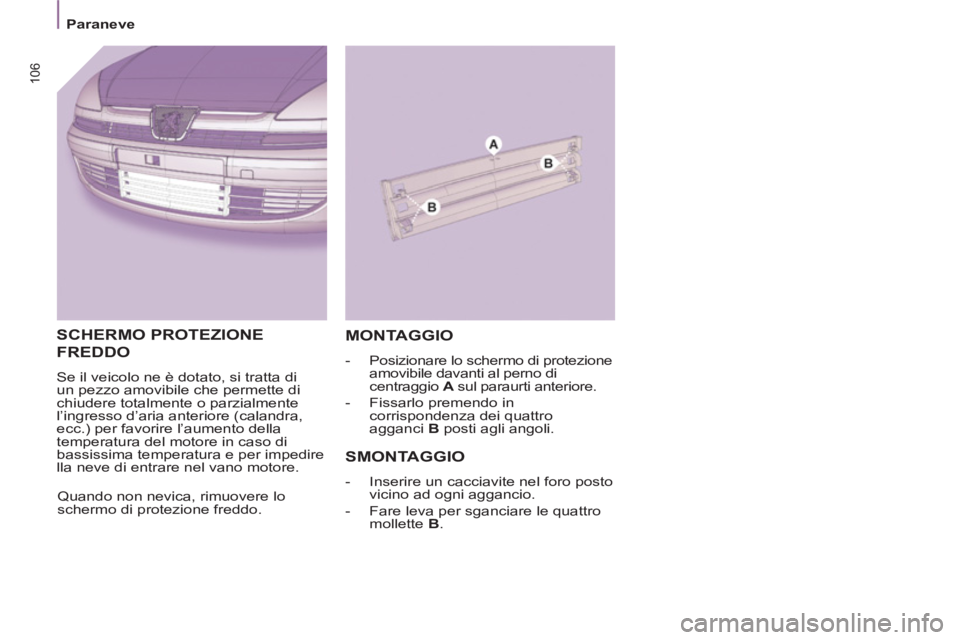

Paraneve

SCHERMO PROTEZIONE
FREDDO
Se il veicolo ne è dotato, si tratta di
un pezzo amovibile che permette di
chiudere totalmente o parzialmente
l’ingresso d’aria anteriore (calandra,
ecc.) per favorire l’aumento della
temperatura del motore in caso di
bassissima temperatura e per impedire
lla neve di entrare nel vano motore.

MONTAGGIO
-

Posizionare lo schermo di protezione
amovibile davanti al perno di
centraggio A
sul paraurti anteriore .
- Fissarlo premendo in
corrispondenza dei quattro
agganci B
posti agli angoli.



SMONTAGGIO


-
Inserire un cacciavite nel foro posto
vicino ad ogni aggancio.
- Fare leva per sganciare le quattro
mollette B
.

Quando non nevica, rimuovere lo
schermo di protezione freddo.

107


Altri accessori

ACCESSORI
5

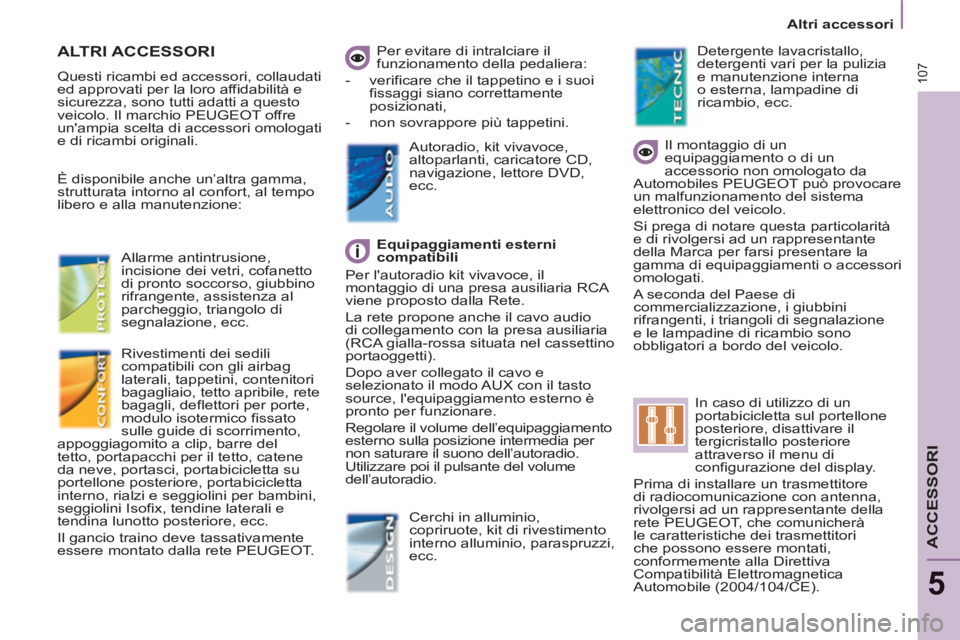

ALTRI ACCESSORI

Questi ricambi ed accessori, collaudati
ed approvati per la loro affidabilità e
sicurezza, sono tutti adatti a questo
veicolo. Il marchio PEUGEOT offre
un'ampia scelta di accessori omologati
e di ricambi originali. Per evitare di intralciare il
funzionamento della pedaliera:


- verificare che il tappetino e i suoi
fissaggi siano correttamente
posizionati,

- non sovrappore più tappetini.


Equipaggiamenti esterni
compatibili
Per l'autoradio kit vivavoce, il
montaggio di una presa ausiliaria RCA
viene proposto dalla Rete.
La rete propone anche il cavo audio
di collegamento con la presa ausiliaria
(RCA gialla-rossa situata nel cassettino
portaoggetti).
Dopo aver collegato il cavo e
selezionato il modo AUX con il tasto
source, l'equipaggiamento esterno è
pronto per funzionare.
Regolare il volume dell’equipaggiamento
esterno sulla posizione intermedia per
non saturare il suono dell’autoradio.
Utilizzare poi il pulsante del volume
dell’autoradio.
Autoradio, kit vivavoce,
altoparlanti, caricatore CD,
navigazione, lettore DVD,
ecc.

Cerchi in alluminio,
copriruote, kit di rivestimento
interno alluminio, paraspruzzi,
ecc.
Rivestimenti dei sedili
compatibili con gli airbag
laterali, tappetini, contenitori
bagagliaio, tetto apribile, rete
bagagli, deflettori per porte,
modulo isotermico fissato
sulle guide di scorrimento,
appoggiagomito a clip, barre del
tetto, portapacchi per il tetto, catene
da neve, portasci, portabicicletta su
portellone posteriore, portabicicletta
interno, rialzi e seggiolini per bambini,
seggiolini Isofix, tendine laterali e
tendina lunotto posteriore, ecc.
Il gancio traino deve tassativamente
essere montato dalla rete PEUGEOT.
Il montaggio di un
equipaggiamento o di un
accessorio non omologato da
Automobiles PEUGEOT può provocare
un malfunzionamento del sistema
elettronico del veicolo.
Si prega di notare questa particolarità
e di rivolgersi ad un rappresentante
della Marca per farsi presentare la
gamma di equipaggiamenti o accessori
omologati.
A seconda del Paese di
commercializzazione, i giubbini
rifrangenti, i triangoli di segnalazione
e le lampadine di ricambio sono
obbligatori a bordo del veicolo.
Detergente lavacristallo,
detergenti vari per la pulizia
e manutenzione interna
o esterna, lampadine di
ricambio, ecc.

In caso di utilizzo di un
portabicicletta sul portellone
posteriore, disattivare il
tergicristallo posteriore
attraverso il menu di
configurazione del display.
Prima di installare un trasmettitore
di radiocomunicazione con antenna,
rivolgersi ad un rappresentante della
rete PEUGEOT , che comunicherà
le caratteristiche dei trasmettitori
che possono essere montati,
conformemente alla Direttiva
Compatibilità Elettromagnetica
Automobile (2004/104/CE).

È disponibile anche un’altra gamma,
strutturata intorno al confort, al tempo
libero e alla manutenzione:

Allarme antintrusione,
incisione dei vetri, cofanetto
di pronto soccorso, giubbino
rifrangente, assistenza al
parcheggio, triangolo di
segnalazione, ecc.

108

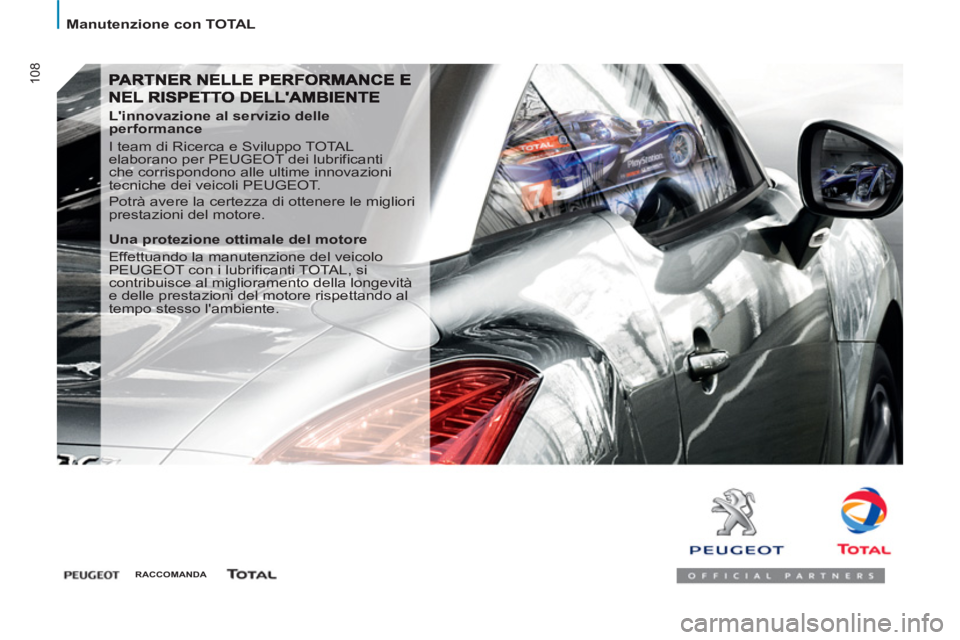

Manutenzione con TOTAL


L'innovazione al servizio delle
performance
I team di Ricerca e Sviluppo TOTAL
elaborano per PEUGEOT dei lubrificanti
che corrispondono alle ultime innovazioni
tecniche dei veicoli PEUGEOT.
Potrà avere la certezza di ottenere le migliori
prestazioni del motore.

Una protezione ottimale del motore
Effettuando la manutenzione del veicolo
PEUGEOT con i lubrificanti TOTAL, si
contribuisce al miglioramento della longevità
e delle prestazioni del motore rispettando al
tempo stesso l'ambiente.



RACCOMANDA

109

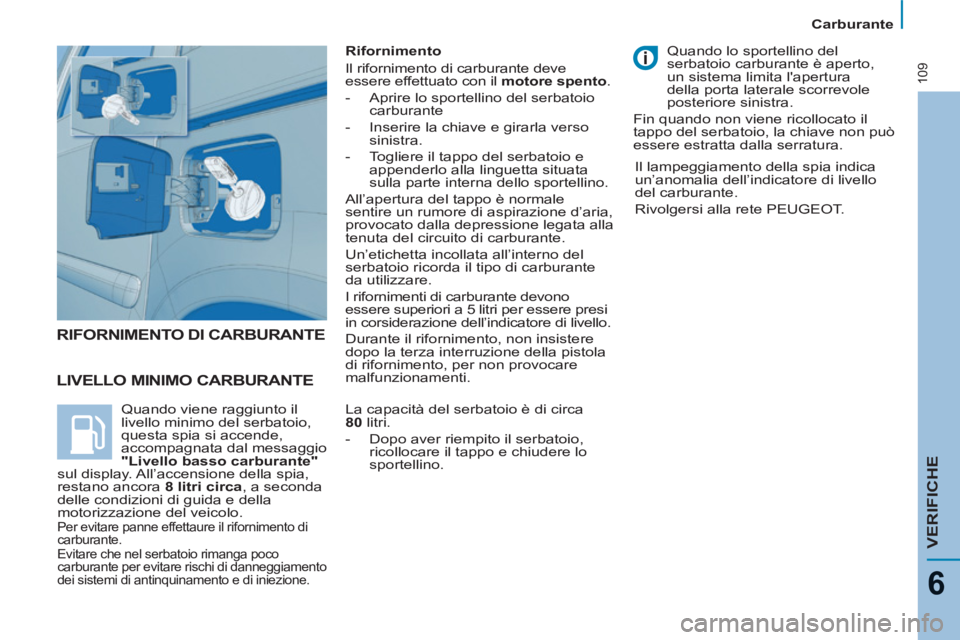

Carburante

VERIFICHE
6


LIVELLO MINIMO CARBURANTE


Rifornimento
Il rifornimento di carburante deve
essere effettuato con il motore spento
.


- Aprire lo sportellino del serbatoio
carburante

- Inserire la chiave e girarla verso
sinistra.

- Togliere il tappo del serbatoio e
appenderlo alla linguetta situata
sulla parte interna dello sportellino.
All’apertura del tappo è normale
sentire un rumore di aspirazione d’aria,
provocato dalla depressione legata alla
tenuta del circuito di carburante.
Un’etichetta incollata all’interno del
serbatoio ricorda il tipo di carburante
da utilizzare.
I rifornimenti di carburante devono
essere superiori a 5 litri per essere presi
in corsiderazione dell’indicatore di livello.
Durante il rifornimento, non insistere
dopo la terza interruzione della pistola
di rifornimento, per non provocare
malfunzionamenti.
RIFORNIMENTO DI CARBURANTE


Il lampeggiamento della spia indica
un’anomalia dell’indicatore di livello
del carburante.
Rivolgersi alla rete PEUGEOT.

Quando viene raggiunto il
livello minimo del serbatoio,
questa spia si accende,
accompagnata dal messaggio
"Livello basso carburante"

sul display. All’accensione della spia,
restano ancora 8 litri circa
, a seconda
delle condizioni di guida e della
motorizzazione del veicolo.
Per evitare panne effettaure il rifornimento di
carburante.
Evitare che nel serbatoio rimanga poco
carburante per evitare rischi di danneggiamento
dei sistemi di antinquinamento e di iniezione.

La capacità del serbatoio è di circa
80
litri.


- Dopo aver riempito il serbatoio,
ricollocare il tappo e chiudere lo
sportellino.


Quando lo sportellino del
serbatoio carburante è aperto,
un sistema limita l'apertura
della porta laterale scorrevole
posteriore sinistra.
Fin quando non viene ricollocato il
tappo del serbatoio, la chiave non può
essere estratta dalla serratura.

DIESEL
11 0


Carburante

CIRCUITO CARBURANTE
DISATTIVATO

In caso di urto violento, un dispositivo
interrompe automaticamente l'afflusso
di carburante verso il motore.
Il lampeggiamento di questa
spia è accompagnato da un
messaggio sul display.
POMPA DI REINNESCO DIESEL

In caso di mancanza di carburante, è
necessario reinnescare il circuito:


- riempire il serbatoio carburante con
almeno cinque litri di gasolio,

- azionare la pompa manuale di
reinnesco, situata sotto il cofano
motore sotto la protezione, fino a
quando il carburante appare nel
tubo trasparente,

- azionare il motorino d'avviamento,
fino a quando il motore si avvia.
Verificare l'assenza di odore e di
perdite di carburante all'esterno del
veicolo e ripristinare l'afflusso:
-
togliere il contatto (posizione STOP).
- estrarre la chiave di contatto.

- reinserire la chiave di contatto.
-
inserire il contatto ed avviare il
motore.













Qualità del carburante utilizzato
per i motori Diesel

I motori Diesel sono perfettamente
compatibili con i biocarburanti conformi
agli standard europei attuali e futuri
(gasolio che rispetta la norma
EN 590 miscelato con un biocarburante
che rispetta la norma EN 14214) che
possono essere distribuiti dalle stazioni
di servizio (possibilità di integrarvi fino al
7 % di Estere Metilico di Acido Grasso).
L'utilizzo del biocarburante B30 è
possibile su alcuni motori Diesel;
tuttavia, questo utilizzo è imprescindibile
dall'utilizzo condizionato della rigorosa
applicazione delle condizioni particolari
di manutenzione. Rivolgersi alla rete
PEUGEOT.
L’uso di qualsiasi altro tipo di
(bio)carburante (oli vegetali o animali
puri o diluiti, nafta ad uso domestico,
ecc.) è rigorosamente vietato (rischio
di danneggiare il motore e il circuito del
carburante).
