2013 Peugeot 508 RXH Betriebsanleitung (in German)

.
47
Hybridsystem

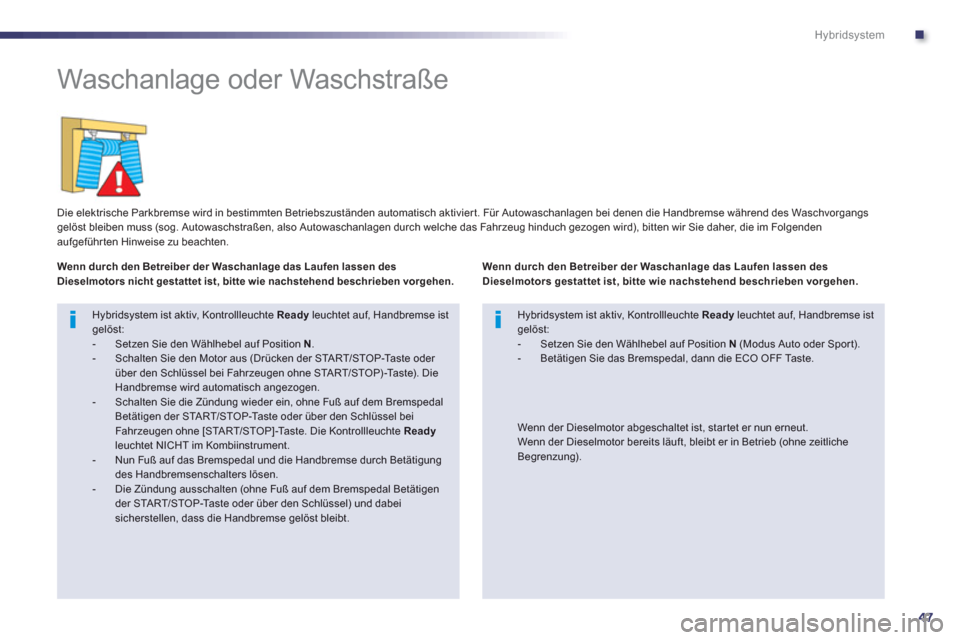

Waschanlage oder Waschstraße


Die elektrische Parkbremse wird in bestimmten Betriebszuständen automatisch aktivier t. Für Autowaschanlagen bei denen die Handbremse während des Waschvorgangsgelöst bleiben muss (sog. Autowaschstraßen, also Autowaschanlagen durch welche das Fahrzeug hinduch gezogen wird), bitten wir Sie daher, die im Folgenden
aufgeführ ten Hinweise zu beachten.



Wenn durch den Betreiber der Waschanlage das Laufen lassen desDieselmotors nicht gestattet ist, bitte wie nachstehend beschrieben vorgehen.
Hybridsystem ist aktiv, Kontrollleuchte Readyleuchtet auf, Handbremse ist gelöst: - Setzen Sie den Wählhebel auf Position N.- Schalten Sie den Motor aus (Drücken der STA R T/STOP-Taste oder über den Schlüssel bei Fahrzeugen ohne STA R T/STOP)-Taste). Die Handbremse wird automatisch angezogen.- Schalten Sie die Zündung wieder ein, ohne Fuß auf dem BremspedalBetätigen der STA R T/STOP-Taste oder über den Schlüssel bei Fahrzeugen ohne [STA R T/STOP]-Taste. Die Kontrollleuchte Readyleuchtet NICHT im Kombiinstrument. - Nun Fuß auf das Bremspedal und die Handbremse durch Betätigung des Handbremsenschalters lösen.- Die Zündung ausschalten (ohne Fuß auf dem Bremspedal Betätigender STA R T/STOP-Taste oder über den Schlüssel) und dabei sicherstellen, dass die Handbremse gelöst bleibt.






Hybridsystem ist aktiv, Kontrollleuchte Ready
leuchtet auf, Handbremse ist gelöst:


- Setzen Sie den Wählhebel auf Position N
(Modus Auto oder Sport).

- Betätigen Sie das Bremspedal, dann die ECO OFF Taste.


Wenn durch den Betreiber der Waschanlage das Laufen lassen desDieselmotors gestattet ist, bitte wie nachstehend beschrieben vorgehen.


Wenn der Dieselmotor abgeschaltet ist, star tet er nun erneut.
Wenn der Dieselmotor bereits läuft, bleibt er in Betrieb (ohne zeitliche Begrenzung).

48
Hybridsystem

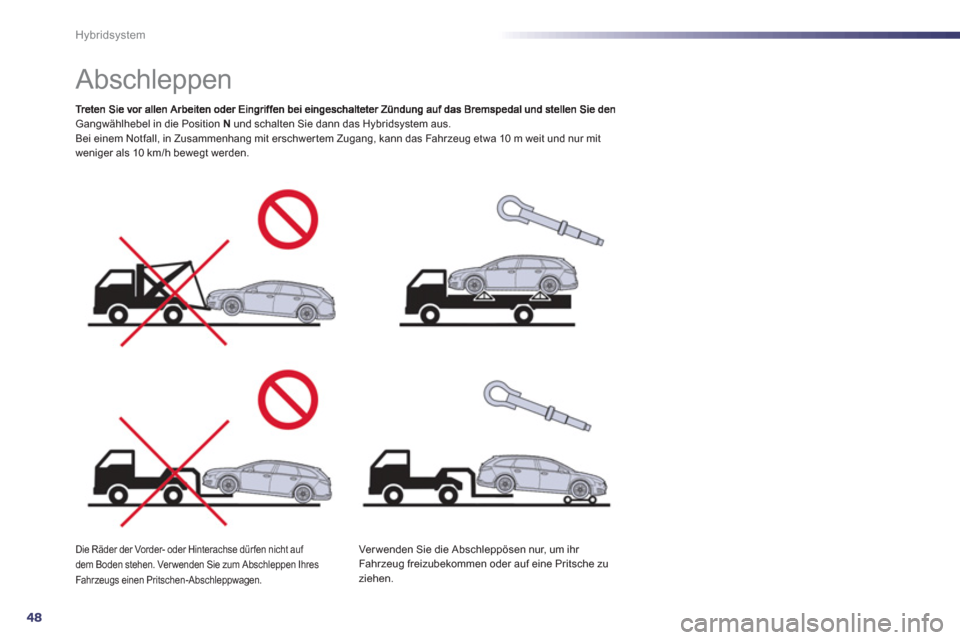

Abschleppen
Gangwählhebel in die Position Nund schalten Sie dann das Hybridsystem aus.
Bei einem Notfall, in Zusammenhang mit erschwer tem Zugang, kann das Fahrzeug etwa 10 m weit und nur mit
weniger als 10 km/h bewegt werden.
Die Räder der Vorder- oder Hinterachse dürfen nicht auf
dem Boden stehen. Ver wenden Sie zum Abschleppen Ihres Fahrzeugs einen Pritschen-Abschleppwagen.


Ver wenden Sie die Abschleppösen nur, um ihr Fahrzeug freizubekommen oder auf eine Pritsche zuziehen.

1
49
Betriebskontrolle

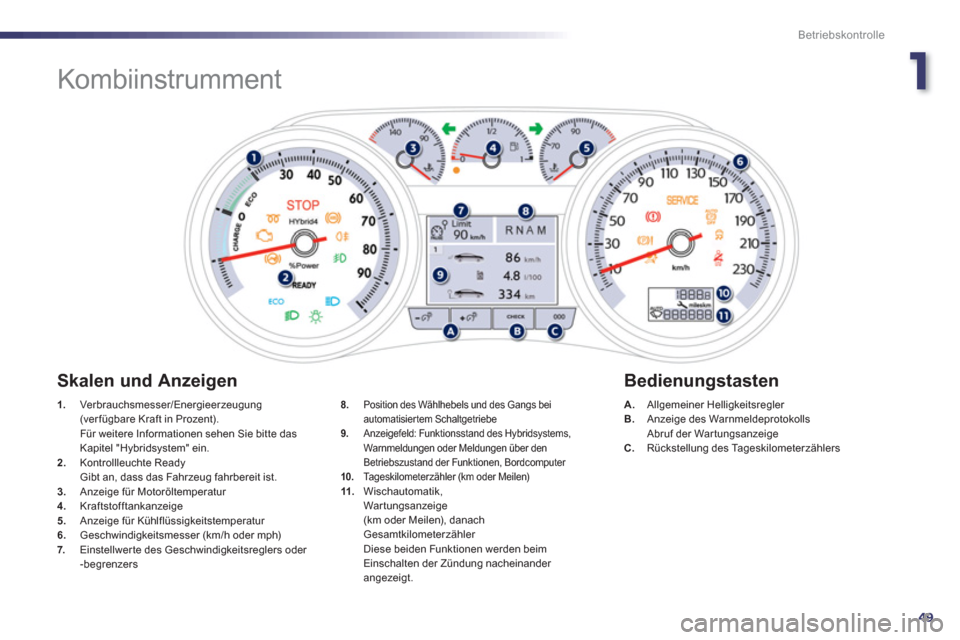

Kombiinstrumment
1.
Ver brauchsmesser/Energieerzeugung (verfügbare Kraft in Prozent).
Für weitere Informationen sehen Sie bitte das Kapitel "Hybridsystem" ein.2.Kontrollleuchte Ready
Gibt an, dass das Fahrzeug fahrbereit ist.
3. Anzeige für Motoröltemperatur 4.Kraftstofftankanzeige
5.Anzeige für Kühlflüssigkeitstemperatur
6.Geschwindigkeitsmesser (km/h oder mph)7. Einstellwerte des Geschwindigkeitsreglers oder
-begrenzers
A.Allgemeiner Helligkeitsregler B. Anzeige des Warnmeldeprotokolls
Abruf der War tungsanzeige C. Rückstellung des Tageskilometerzählers
8.Position des Wählhebels und des Gangs bei
automatisiertem Schaltgetriebe9.Anzeigefeld: Funktionsstand des Hybridsystems, Warnmeldungen oder Meldungen über den
Betriebszustand der Funktionen, Bordcomputer
10.Tageskilometerzähler (km oder Meilen) 11. Wischautomatik,
War tungsanzeige
(km oder Meilen), danach
Gesamtkilometerzähler Diese beiden Funktionen werden beim
Einschalten der Zündung nacheinander
angezeigt.



Skalen und Anzeigen
Bedienungstasten

50
Betriebskontrolle

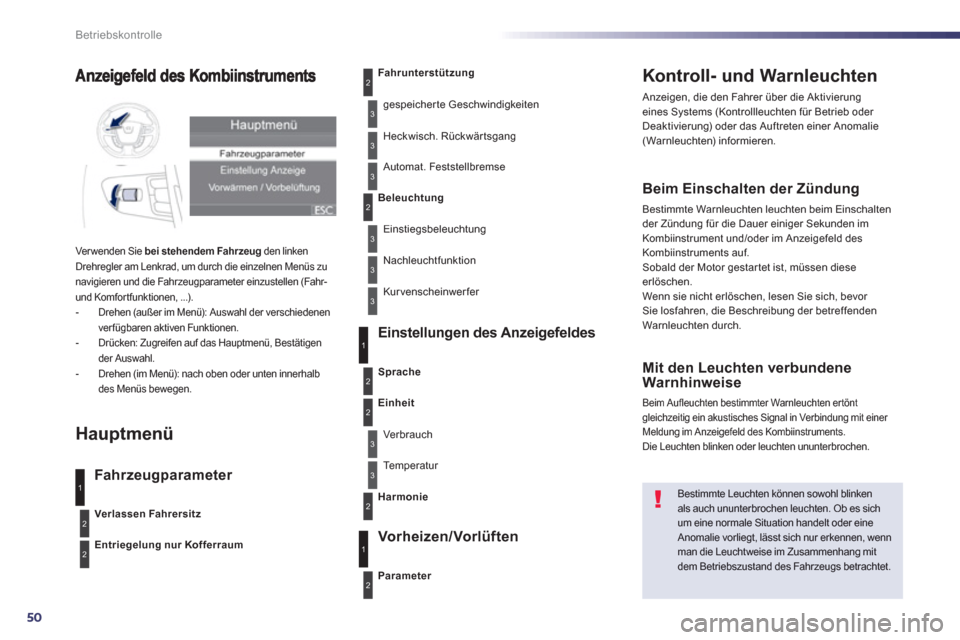

Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Aktivierungeines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) oder das Auftreten einer Anomalie (Warnleuchten) informieren.

Beim Einschalten der Zündung

Bestimmte Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden im Kombiinstrument und/oder im Anzeigefeld des Kombiinstruments auf.
Sobald der Motor gestartet ist, müssen dieseerlöschen.
Wenn sie nicht erlöschen, lesen Sie sich, bevor Sie losfahren, die Beschreibung der betreffendenWarnleuchten durch.


Mit den Leuchten verbundene
Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten ertönt
gleichzeitig ein akustisches Signal in Verbindung mit einer
Meldung im Anzeigefeld des Kombiinstruments. Die Leuchten blinken oder leuchten ununterbrochen.
Bestimmte Leuchten können sowohl blinken als auch ununterbrochen leuchten. Ob es sichum eine normale Situation handelt oder eineAnomalie vorliegt, lässt sich nur erkennen, wennman die Leuchtweise im Zusammenhang mit dem Betriebszustand des Fahrzeugs betrachtet.
1
2
2
2
3
3
3
2
3
3
Verwenden Sie bei stehendem Fahrzeug
den linkenDrehregler am Lenkrad, um durch die einzelnen Menüs zu
navigieren und die Fahrzeugparameter einzustellen (Fahr- und Komfortfunktionen, ...).
- Drehen (außer im Menü): Auswahl der verschiedenen
ver
fügbaren aktiven Funktionen.
- Drücken: Zugreifen auf das Hauptmenü, Bestätigen
der Auswahl.
- Drehen (im Menü): nach oben oder unten innerhalbdes Menüs bewegen.

Hauptmenü


Fahr zeugparameter Einstellun
gen des Anzeigefeldes
Vorheizen/Vorlüften
Verlassen Fahrersitz
Entrie
gelung nur KofferraumFahrunterst
ützung
gespeicherte Geschwindigkeiten
Heckwisch. R
ückwärtsgang
Automat. Feststellbremse
Beleuchtung
Einstiegsbeleuchtung
Nachleuchtfunktion
K
urvenscheinwerfer
Parameter
Sprache
Einheit
Verbrauch
Te m p e r a t u r
Harmoni
e
3
1
2
2
3
2
3
1
2

1
51
Betriebskontrolle

Betriebskontrollleuchten

Das Aufleuchten einer der folgenden Leuchten im Kombiinstrument und/oder im Anzeigefeld des Kombiinstruments zeigt an, dass das betreffende System aktivier t ist.
KontrollleuchteZustandUrsacheAktionen/Beobachtungen



linker Blinker
blinkt mit akustischem SignalDer Lichtschalter wurde nach unten gedrückt.


rechter Blinker
blinkt mit akustischem SignalDer Lichtschalter wurde nach oben gedrückt.



Standlicht
ununterbrochenDer Lichtschalter befindet sich in Position
"Standlicht".


Abblendlicht
ununterbrochenDer Lichtschalter befindet sich in Position
"Abblendlicht".


Fernlicht
ununterbrochenDer Lichtschalter wurde in Richtung Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran,um wieder auf das Abblendlicht umzuschalten.
Ready(bereit) ununterborchen Das Fahrzeug ist fahrbereit; Sie können nun auf das Gaspedal treten. Die Anzeigeleuchte leuchtet auf, nachdem die Hochspannungsversorgung im Fahrzeug hergestellt wurde.



Nebelschlussleuchten
ununterbrochen Die Nebelschlussleuchten wurden betätigt. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchten auszuschalten.

Eine ausführlichere Beschreibung des Lichtschalters finden Sie in der entsprechenden Rubrik.


Fernlichtassistentt
ununterbrochen Der Lichtschalter wurde in Richtung Fahrer gezogen und die Taste ist aktivier t.
Die Kontrollleuchte der Taste leuchtet auf. Die Kamera am Innenspie
gel lässt je nach Außenbeleuchtung
und Umgebungsbedingungen ein Umschalten von Fern- auf Abblendlicht zu oder nicht.
Ziehen Sie den Lichtschalter erneut zu sich heran, um wieder
auf das Abblendlicht umzuschalten.

52
Betriebskontrolle
KontrollleuchteZustandUrsacheAktionen/Beobachtungen


VorglühenDieselmotorununterbrochen Die Ta ste Anlassen"STA R T/STOP" wurde betätigt (Zündung).
War ten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor star ten.
Nach Erlöschen kann der Motor sofor t gestar tet werden, vorausgesetzt, Sie treten bei
Fahrzeugen mit Automatikgetriebe oder automatisier tem Schaltgetriebe das Bremspedal;
oder Sie treten die Kupplung bei Fahrzeugen mit Schaltgetriebe.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig (bis zu ca. 30 Sekunden bei
extremen Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten Sie erneut die Zündung ein und war ten Sie bis die
Kontrollleuchte erlischt. Lassen Sie anschließend den Motor an.


Feststellbremseununterbrochen Die Feststellbremse ist angezogenbzw. nicht korrekt gelöst.Lösen Sie die Feststellbremse, damit die Kontrollleuchte erlischt; halten Sie
die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse siehe Abschnitt"Feststellbremse".
Deaktivierung der Automatikfunktionender elektrischen Feststellbremse
ununterbrochen Die Funktionen "automatischesAnziehen" (beim Abstellen des Motors) und "automatisches Lösen" wurdendeaktiviert oder sind defekt. Aktivieren Sie die Funktion ( je nach Verkaufsland) im
Fahrzeugkonfigurationsmenü oder wenden Sie sich an das PEUGEOT-Händlernetz bzw. an eine qualifizier te Fachwerkstatt, wenn das automatische
Anziehen / Lösen nicht mehr möglich ist.
Die Bremse kann mit Hilfe der Notentriegelung manuell gelöst werden.
Ausführlichere Informationen zur elektrischen Feststellbremse finden Sie in
der entsprechenden Rubrik.

Betätigung der Bremseblinkt Wenn Sie das Fahrzeug am Berg
zu lange mit dem Gaspedal halten, überhitzt die Kupplung.B
enutzen Sie die Fußbremse und/oder die elektrische Feststellbremse.

1
53
Betriebskontrolle
ZustandUrsacheAktionen/Beobachtungen


Wischautomatik
ununterbrochen Scheibenwischerhebel wurde nach unten betätigt. Wischautomatik des Frontscheibenwischers ist aktiviert.
Zum Deaktivieren der Wischautomatik drücken Sie die
Betätigung nach unten oder stellen Sie den Wischerhebel auf eine andere Position.



Beifahrerairbag ununterbrochen
im Anzeigefeld der Gur t-
und Beifahrerairbag-
w
arnleuchten Der Schalter im Handschuhfach wurde au
f "ON"gestellt.
Der Beifahrerairbag ist aktivier t.
In diesem Fall dar f kein Kindersitz gegen
die Fahr trichtung eingebaut werden. Stellen Sie den Schalter auf "OFF", um den Beifahrerairbag
zu deaktivieren.
In diesem Fall können Sie einen Kindersitz gegen die
Fahrtrichtung einbauen.

54
Betriebskontrolle
Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Er tönen eines akustischen Signaltons und dem Erscheinen einer Meldung im Anzeigefeld des Kombiinstruments erfolgen.
KontrollleuchteZustandUrsacheAktionen/Beobachtungen



Beifahrerairbagununterbrochen im Kombiinstrument
und/oder im Anzeigefeld
der Gurt- und Beifahrerairbagleuchten Der
Schalter im Handschuhfach steht auf der Position "OFF".Der Beifahrerairbag ist deaktivier t.
Stellen Sie den Schalter auf die Position "ON"
, um denBeifahrerairbag zu aktivieren. Montieren Sie in diesem Fall den Kindersitz nicht entgegen
der Fahrtrichtung.


ElektronischeStabilitätskontrolleCDS/ASR
ununterbrochen Die Taste (auf dem abklappbaren
Bedienfeld unten links am Armaturenbrett)wurde betätigt. Die zugehörige
Kontrollleuchte leuchtet. CDS/ASR sind deaktivier t. CDS: elektronisches Stabilitätsprogramm
ASR: Antriebsschlupfregelung
Drücken Sie die Taste, um CDS/ASR zu aktivieren. Die zugehörige Kontrollleuchte erlischt.CDS/ASR sind beim Star ten des Fahrzeugs automatisch funktionsbereit.
Bei Deaktivierung wird das System ab ca. 50 km/h automatisch wieder aktiviert.
