2013 Peugeot 508 RXH Betriebsanleitung (in German)

3
103
Bordkomfort

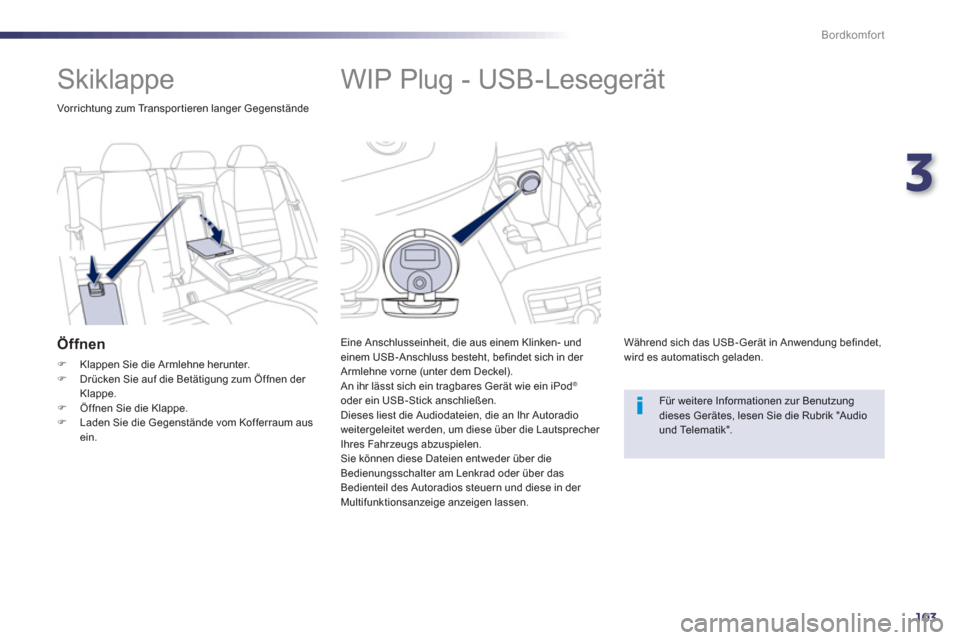

WIP Plug - USB-Lesegerät
Eine Anschlusseinheit, die aus einem Klinken- und
einem USB-Anschluss besteht, befindet sich in der
Armlehne vorne (unter dem Deckel).
An ihr lässt sich ein tragbares Gerät wie ein iPo
d®
oder ein USB-Stick anschließen. Dieses liest die Audiodateien, die an Ihr Autoradio
weitergeleitet werden, um diese über die Lautsprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder über die
Bedienungsschalter am Lenkrad oder über dasBedienteil des Autoradios steuern und diese in der Multifunktionsanzeige anzeigen lassen.
Während sich das USB - Gerät in Anwendung befindet,
w
ird es automatisch geladen.


Für weitere Informationen zur Benutzung dieses Gerätes, lesen Sie die Rubrik "Audio und Te l ematik".









Skiklappe


Vorrichtung zum Transpor tieren langer Gegenstände


Öffnen
)
Klappen Sie die Armlehne herunter.)
Drücken Sie auf die Betätigung zum Öffnen der Klappe. )
Öffnen Sie die Klappe. )
Laden Sie die Gegenstände vom Kofferraum aus ein.

104
Bordkomfort

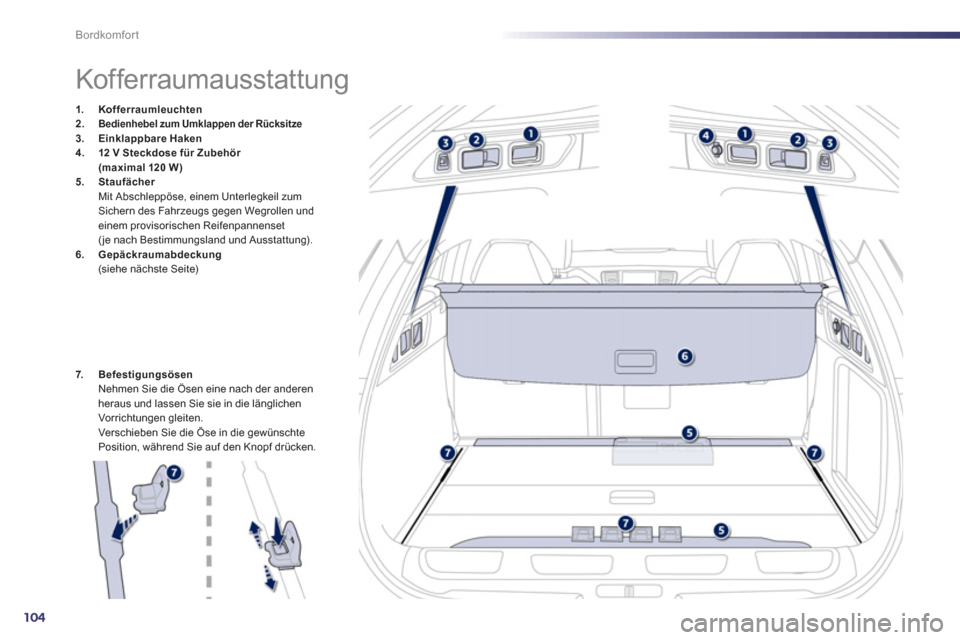

Kof ferraumausstattung
1.Kofferraumleuchten2.Bedienhebel zum Umklappen der Rücksitze3.Einklappbare Haken4.12 V Steckdose für Zubehör(maximal 120 W)5.StaufächerMit Abschleppöse, einem Unterlegkeil zumSichern des Fahrzeugs gegen Wegrollen und
einem provisorischen Reifenpannenset
(je nach Bestimmungsland und Ausstattung).
6.Gepäckraumabdeckung(siehe nächste Seite)
7
.Befestigungsösen
Nehmen Sie die Ösen eine nach der anderen
heraus und lassen Sie sie in die länglichenVorrichtungen gleiten.
Verschieben Sie die Öse in die gewünschte
Position, während Sie auf den Knopf drücken.

3
105
Bordkomfort

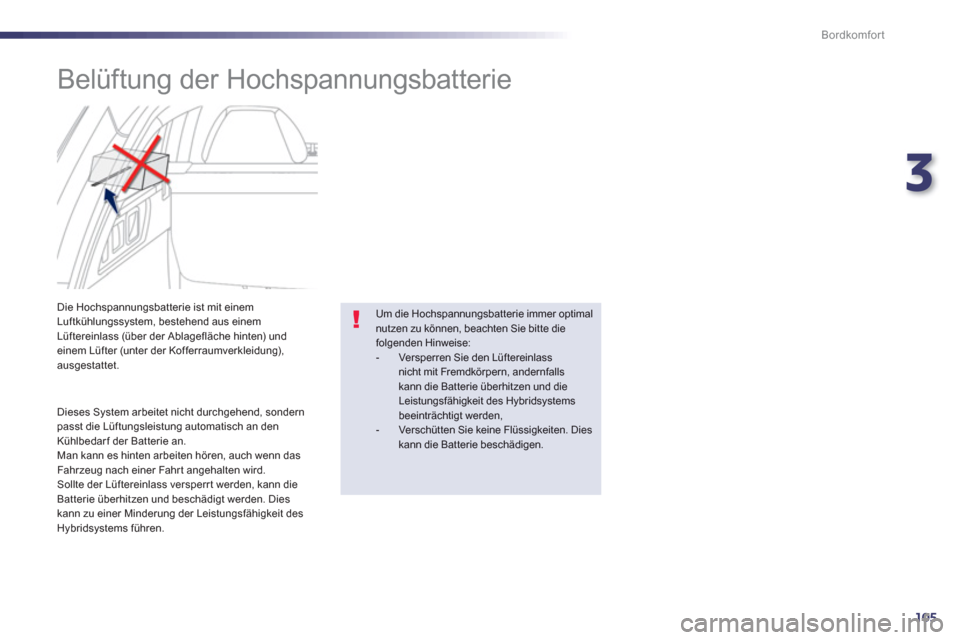

Belüftung der Hochspannungsbatterie


Dieses System arbeitet nicht durchgehend, sondernpasst die Lüftungsleistung automatisch an den Kühlbedarf der Batterie an.
Man kann es hinten arbeiten hören, auch wenn das
Fahrzeug nach einer Fahr t angehalten wird.
Sollte der Lüftereinlass versperr t werden, kann die
Batterie überhitzen und beschädigt werden. Dies kann zu einer Minderung der Leistungsfähigkeit desHybridsystems führen.
Die Hochspannungsbatterie ist mit einem Luftkühlungssystem, bestehend aus einem Lüftereinlass (über der Ablagefläche hinten) undeinem Lüfter (unter der Kofferraumverkleidung),
ausgestattet.
Um die Hochspannungsbatterie immer optimalnutzen zu können, beachten Sie bitte die folgenden Hinweise: - Ver sper ren Sie den Lüftereinlass nicht mit Fremdkörpern, andernfallskann die Batterie überhitzen und die Leistungsfähigkeit des Hybridsystemsbeeinträchtigt werden, - Ver schüt ten Sie keine Flüssigkeiten. Dies kann die Batterie beschädigen.

106
Bordkomfort

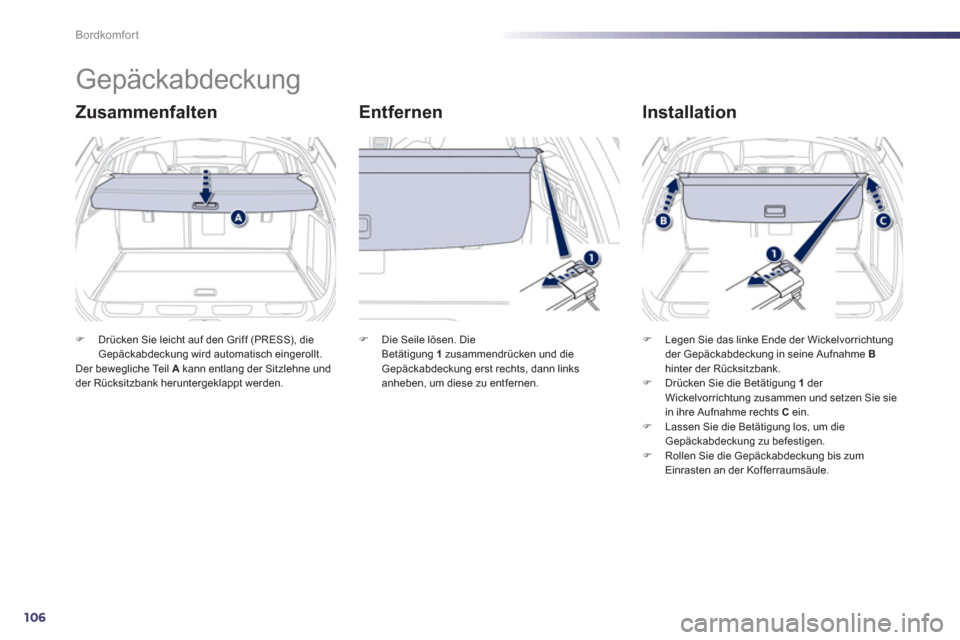

Gepäckabdeckung
Zusammenfalten
Entfernen
Installation
)
Drücken Sie leicht auf den Griff (PRESS), dieGepäckabdeckung wird automatisch eingerollt. Der bewegliche Teil Akann entlang der Sitzlehne und der Rücksitzbank heruntergeklappt werden.
)Die Seile lösen. Die Betätigung 1
zusammendrücken und die Gepäckabdeckung erst rechts, dann links
anheben, um diese zu entfernen.
)
Le
gen Sie das linke Ende der Wickelvorrichtung
der Gepäckabdeckung in seine Aufnahme Bhinter der Rücksitzbank.
)
Drücken Sie die Betätigung 1der
Wickelvorrichtung zusammen und setzen Sie sie
in ihre Aufnahme rechts C ein.
)
Lassen Sie die Betätigung los, um die Gepäckabdeckung zu befestigen.
)
Rollen Sie die Gepäckabdeckung bis zumEinrasten an der Kofferraumsäule.

3
107
Bordkomfort

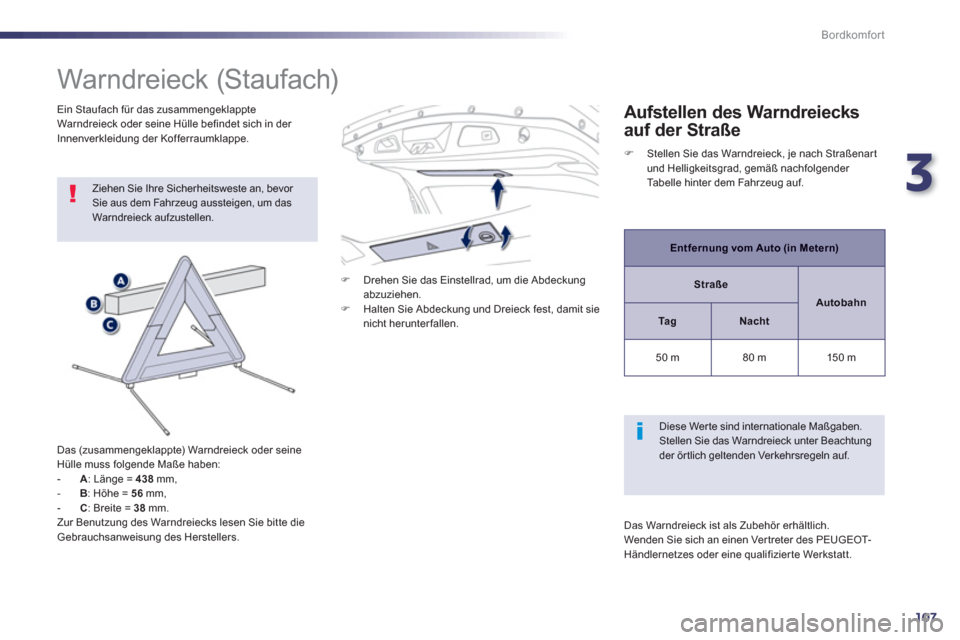

Warndreieck (Staufach)

Ziehen Sie Ihre Sicherheitsweste an, bevor Sie aus dem Fahrzeug aussteigen, um das Warndreieck aufzustellen.

Das
(zusammengeklappte) Warndreieck oder seine Hülle muss folgende Maße haben:-A
: Länge = 438 mm, -B
: Höhe = 56 mm, -C: Breite = 38 mm.
Zur Benutzung des Warndreiecks lesen Sie bitte dieGebrauchsanweisung des Herstellers.
)Drehen Sie das Einstellrad, um die Abdeckung abzuziehen. )Halten Sie Abdeckung und Dreieck fest, damit sie nicht herunterfallen.


Ein Staufach für das zusammengeklappte
Warndreieck oder seine Hülle befindet sich in der
Innenverkleidung der Kofferraumklappe.
Entfernung vom Auto (in Metern)
Straße
Autobahn
TagNacht
50 m 80 m
150 m

Diese Werte sind internationale Maßgaben. Stellen Sie das Warndreieck unter Beachtung der ör tlich geltenden Verkehrsregeln auf.

D
as Warndreieck ist als Zubehör erhältlich. Wenden Sie sich an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizierte Werkstatt.
Aufstellen des Warndreiecks
auf der Straße
)
Stellen Sie das Warndreieck, je nach Straßenart
und Helligkeitsgrad, gemäß nachfolgender Tabelle hinter dem Fahrzeug auf.

108
Bordkomfort

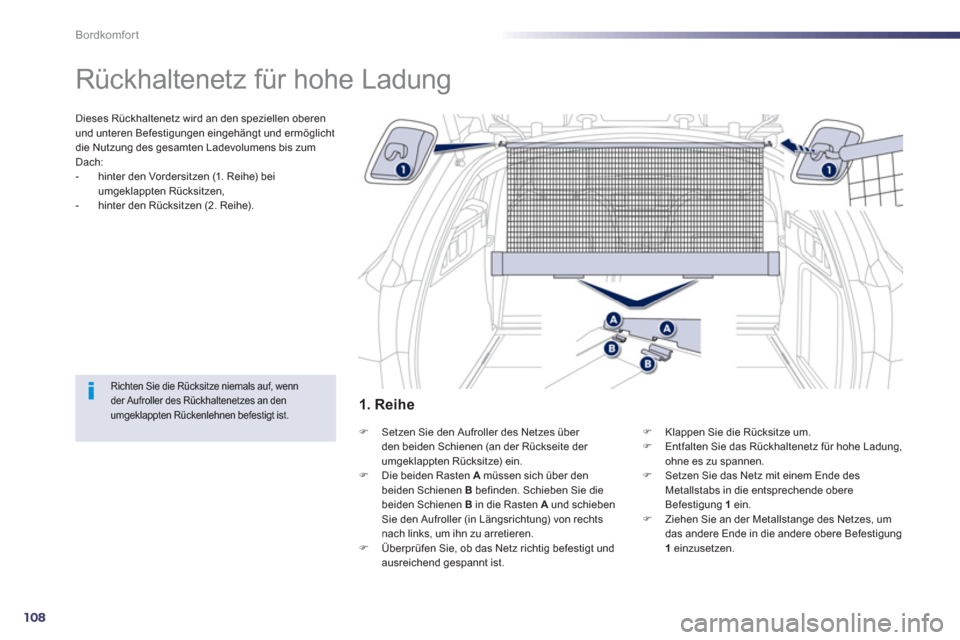

Rückhaltenetz für hohe Ladung
Dieses Rückhaltenetz wird an den speziellen oberen
und unteren Befestigungen eingehängt und ermöglichtdie Nutzung des gesamten Ladevolumens bis zumDach:
- hinter den Vordersitzen (1. Reihe) bei umgeklappten Rücksitzen,
- hinter den Rücksitzen (2. Reihe).


Richten Sie die Rücksitze niemals auf, wenn der Aufroller des Rückhaltenetzes an den umgeklappten Rückenlehnen befestigt ist.
)Setzen Sie den Aufroller des Netzes über
den beiden Schienen (an der Rückseite der
umgeklappten Rücksitze) ein.)Die beiden Rasten Amüssen sich über denbeiden Schienen B befinden. Schieben Sie diebeiden Schienen B
in die Rasten Aund schiebenSie den Aufroller (in Längsrichtung) von rechtsnach links, um ihn zu arretieren.)Überprüfen Sie, ob das Netz richtig befestigt und
ausreichend gespannt ist. )
Kla
ppen Sie die Rücksitze um.
)
Entfalten Sie das Rückhaltenetz für hohe Ladung,ohne es zu spannen.
)
Setzen Sie das Netz mit einem Ende des Metallstabs in die entsprechende obere
Befestigung 1 ein.
)
Ziehen Sie an der Metallstange des Netzes, um
das andere Ende in die andere obere Befestigung 1 einzusetzen.

1. Reihe

3
109
Bordkomfort
)Rollen Sie die Gepäckabdeckung ein und entfernen Siesie.) Setzen Sie den Aufroller 2mit dem linken Ende in die Halterung der Gepäckabdeckung ein. ) Setzen Sie den Aufroller 2mit dem rechten Ende in die Halterung der Gepäckabdeckung ein und arretieren Sieihn in der Position (rote Anzeige). ) Entfalten Sie das Rückhaltenetz für hohe Ladung von
der Rückbank her, indem Sie Druck darauf ausüben, um es aus den Haken zu lösen.
)Setzen Sie das Netz mit einem Ende der Metallstange in die entsprechende obere Halterung 3ein. )Ziehen Sie an der Metallstange des Netzes, um
das andere Ende in die andere obere Befestigung3einzusetzen. )Überprüfen Sie, ob das Netz richtig befestigt und
ausreichend gespannt ist.

2. Reihe

110
Bordkomfort

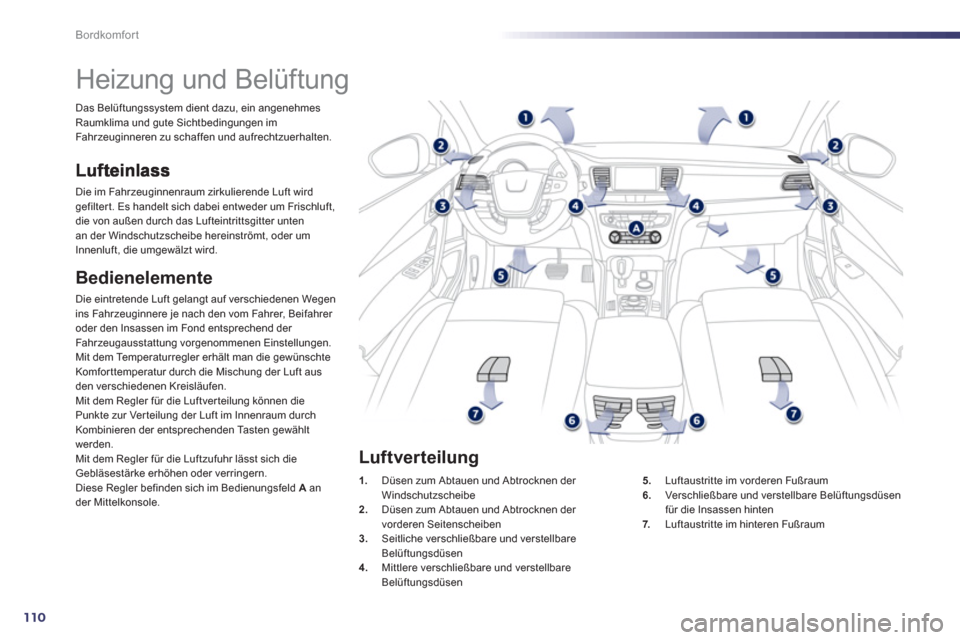

Heizung und Belüftung
Die im Fahrzeuginnenraum zirkulierende Luft wird gefilter t. Es handelt sich dabei entweder um Frischluft,
die von außen durch das Lufteintrittsgitter untenan der Windschutzscheibe hereinströmt, oder um
Innenluft, die umgewälzt wird.
Bedienelemente
Die eintretende Luft gelangt auf verschiedenen Wegen ins Fahrzeuginnere je nach den vom Fahrer, Beifahrer oder den Insassen im Fond entsprechend der
Fahrzeugausstattung vorgenommenen Einstellungen.
Mit dem Temperaturregler erhält man die gewünschte Komfor ttemperatur durch die Mischung der Luft aus den verschiedenen Kreisläufen.
Mit dem Regler für die Luftverteilung können die
Punkte zur Ver teilung der Luft im Innenraum durch Kombinieren der entsprechenden Tasten gewähltwerden.
Mit dem Regler für die Luftzufuhr lässt sich dieGebläsestärke erhöhen oder verringern.
Diese Regler befinden sich im Bedienungsfeld Aan der Mittelkonsole.
1.Düsen zum Abtauen und Abtrocknen der
Windschutzscheibe2.Düsen zum Abtauen und Abtrocknen der
vorderen Seitenscheiben3.Seitliche verschließbare und verstellbare
Belüftungsdüsen 4. Mittlere verschließbare und verstellbareBelüftungsdüsen 5
.Luftaustritte im vorderen Fußraum
6.Ver schließbare und verstellbare Belüftungsdüsenfür die Insassen hinten7. Luftaustritte im hinteren Fußraum



Luftverteilung
Das Belüftungssystem dient dazu, ein angenehmesRaumklima und gute Sichtbedingungen im
Fahrzeuginneren zu schaffen und aufrechtzuerhalten.
