2013 Peugeot 508 RXH Betriebsanleitung (in German)

8
207
Praktische Tipps




12 V- Bat ter ie
Das Vorhandensein dieses Aufklebers weistauf die Ver wendung einer bleihaltigen 12 VBatterie mit spezieller Technologie undEigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist durch einen PEUGEOT-Ver t r agspartner oder einequalifizier te Werkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zueinem frühzeitigen Verschleiß der Batterie führen.Di
e Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen: )öffnen Sie die Motorhaube mit dem Hebel innen und danach mit dem Hebel außen, )ziehen Sie die Kunststoffabdeckung ab, um an
den (+) Pol zu gelangen,)falls nötig, den Sicherungskasten lösen, um die
Batterie herauszuziehen.

Zugang zur Batterie
Schalten Sie vor allen Arbeiten oder Eingriffen an Ihrem Fahrzeug zuerst dieZündung aus (Anzeigeleuchte Readyaus), um jegliche Verletzungsgefahr im Zusammenhang mit einem automatischen Star ten des Motors auszuschließen. Ihr Fahrzeu
g verfügt zusätzlich zur Hochspannungsbatterie des Hybridsystems über eineherkömmliche 12-V- Batterie, die sich im Motorraumbefindet.
Wenn unter bestimmten Umständen die 12-V- Batterieso stark entladen ist, dass das Hybridsystem nicht
aktiviert werden kann, ist ein Wiederaufladen mit Hilfeeiner herkömmlichen 12-V-Fremdbatterie möglich.
Laden Sie die 12-V- Batterie nicht auf, solange die Ready-Kontrollleuchte leuchtet.
Anleitung zum Star ten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
)
Ziehen Sie den Hebel Dso weit wie möglich nach oben, um die Kabelschelle E
zu entriegeln.



Abklemmen des (+) Pols

Wiederanschließen des
(+) Pols
)Bringen Sie die geöffnete Kabelschelle E
an der (+)Klemme der Batterie an.)Drücken Sie senkrecht auf die Schelle E
, um dieserichtig an der Batterie anzusetzen.)Schließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den Sperrhebel D wieder nach unten drücken.

Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Schelle kann nicht geschlossenwerden, wenn sie falsch angebracht wird. Wiederholen Sie in diesem Fall den Vorgang.

208
Praktische Tipps
Starten mit einer
Fremdbatterie
) Entfernen Sie die Plastikabdeckung vom (+) Pol,
wenn Ihr Fahrzeug damit ausgestattet ist.
) Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A
und dann an den (+) Polder Hilfsbatterie Ban.)
Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-) Pol der Hilfsbatterie
B
(oder an den Masseanschlusspunkt des
Hilfsfahrzeugs) an. )
Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht star tenden Fahrzeugs (oder an den
Motor träger) an.) Star ten Sie den Motor des Hilfsfahrzeugs undlassen Sie ihn einige Minuten laufen.

Überprüfen Sie zuerst, dass die Hilfsbatterieeine Nennspannung von 12 Volt und eineKapazität hat, die mindestens der der entladenen Batterie entspricht.
Star ten Sie das Fahrzeug nicht über einangeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der Motor läuft. Wenn die Batterie Ihres Fahrzeu
gs entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (extern oder Batterie eines anderen Fahrzeugs) und Notkabelngestar tet werden.
)Betätigen Sie den Anlasser des nicht star tenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofor t star tet, schalten Sie
die Zündun
g aus und war ten Sie einen Moment,
bevor Sie es erneut versuchen.)Warten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab. )Bringen Sie die Plastikabdeckung des (+) Pols
wieder an, wenn Ihr Fahrzeug damit ausgestattet
ist.




Klemmen Sie die Kabel nicht zu schnell ab,lassen Sie sie einige Minuten angeschlossen (bis zur Rückkehr des Leerlaufs), sonst kannes sein, dass die Batterie nicht ausreichendgeladen ist und sie den Vorgang wiederholenmüssen.
Das Starten eines Fahrzeugs mit einer kaputten Batterie muss mit dem elektronischen Schlüssel im Inneren des Fahrzeugs, geschlossener Fahrertür und angelegtemSicherheitsgurt erfolgen.

8
209
Praktische Tipps

Nach dem Wiederanschließen

Nach jedem Wiederanschließen der Batterie darf der Motor erst 1 Minute nach dem Einschalten der Zündung angelassen werden, damit die elektronischen Systeme initialisier t werden können. Sollten trotz
Beachtung dieser Vorschrift leichte Störungen
auftreten und bestehen bleiben, wenden Sie sichbitte an das PEUGEOT- Händlernetz oder an einequalifizier te Fachwerkstatt.
Folgende Systeme (je nach Version) müssen Sie selbst reinitialisieren (lesen Sie dazu bitte dieentsprechende Rubrik nach):


- den Schlüssel mit der Fernbedienung,

- die elektrische(n) Dachjalousie(n)
-
...






Vor dem Abklemmen

Klemmen Sie die Batterie frühestens 2 Minuten nach
dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor Sie die Batterie abklemmen. Vor Arbeiten an der Batterie, denken Sie daran, Augen und Gesicht zu schützen.Jeder Eingriff an der Batterie muss in einemgut belüfteten Bereich in weitem Abstand vonoffenem Feuer oder Funkenquellen erfolgen, um jegliche Explosions- und Brandgefahr auszuschließen. Versuchen Sie nicht eine gefroreneBatterie wieder aufzuladen; sie musszuerst aufgetaut werden, um eineExplosionsgefahr auszuschließen. Wenn die Batterie gefroren war, lassen Sie diese vor dem Wiederaufladen durch das PEUGEOT- Händlernetz oder durch einequalifizierte Fachwerkstatt überprüfen, um sicherzustellen, dass die innerenKomponenten nicht beschädigt worden sind und das Gehäuse keine Risse bekommenhat, da dies das Austreten von giftiger und korrosiver Säure zur Folge hätte.
Schieben Sie das Fahrzeug nicht an, um denMotor zu starten.


Wenn das Fahrzeug länger als einen Monatnicht benutzt wird, empfiehlt es sich, die Batterie abzuklemmen.











Die Batterien enthalten schädliche Substanzen wie Schwefelsäure und Blei. Siemüssen gemäß den gesetzlichen Vorschriftenentsorgt werden und dür fen auf keinen Fall im Hausmüll entsorgt werden.
Geben Sie verbrauchte Batterien an einer dafür zugelassenen Sammelstelle ab.Die Hochspannungsbatterie nicht selbst aufladen.

Nach dem Wiedereinbau der Batterieist das Stop & Start-System je nach Witterungsbedingungen undBatterieladezustand erst nach mehreren Stunden wieder aktiv (bis zu ca. 8 Stunden).
Laden der Batterie mit einem
Batterielade
gerät
) Klemmen Sie die Fahrzeugbatterie ab. )
Beachten Sie die Gebrauchsanweisung des Ladegerät-Herstellers.)
Beginnen Sie beim Wiederanschließen der Batterie mit dem (-) Pol. )
Überprüfen Sie Batteriepole und Klemmen auf Sauberkeit. Wenn sie einen (weißlichen oder grünlichen) Sulfatbelag aufweisen, müssen sie gelöst und gesäuber t werden.
Die Pole nicht vertauschen und ausschließlich ein 12-Volt-Ladegerät ver wenden. Klemmen Sie die Pole nicht bei laufendem Motor ab.Laden Sie die Batterie erst auf, wenn Sie die Pole abgeklemmt haben.Waschen Sie sich die Hände nach Beendigung der Arbeit.

210
Praktische Tipps








Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung bestimmter elektrischer Verbraucher unter Berücksichtigung des Ladezustandes der Batterie zu steuern.Während der Fahrt werden bestimmte Verbraucher wie die Klimaanlage, die Heckscheibenheizung, usw.
vorübergehend ausgeschaltet. Die ausgeschalteten Verbraucher werden automatisch wieder eingeschaltet, wenn es die Bedingungenerlauben.
Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuer t, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage und Telematik,
Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von maximal ca. 40 Minuten benutzen.








Energiesparmodus


Wechsel in den
Energiesparmodus

Danach wird der Wechsel in den Energiesparmodus
im Anzeigefeld des Kombiinstruments angezeigt, die eingeschalteten Verbraucher werden auf Bereitschaftgeschaltet.
Wenn Sie gerade ein Gespräch führen, können Sie
dieses mit der Freisprecheinrichtung Ihres Autoradios
noch 10 Minuten lang fortsetzen.
Verlassen des
Energiesparmodus

Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugsreaktiviert.
Um die Funktionen sofor t wieder benutzen zu können,
starten
Sie den Motor und lassen Sie ihn laufen:


- weniger als zehn Minuten, um die Verbraucher ca. fünf Minuten in Betrieb nehmen zu können,

- länger als zehn Minuten, damit sie ca. dreißigMinuten verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zugewährleisten.
Starten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie sprin
gt der Motor nicht an (vgl. Rubrik "Batterie").
In diesem Energiesparmodus und beim Star ten des Hybridsystems dauer t es einigeSekunden bis dass die Kontrolleuchte Readyaufleuchtet.

8
211
Praktische Tipps







Austausch der Scheibenwischerblätter
Vor dem Entfernen eines
Wischerblatts vorne
)Betätigen Sie innerhalb einer Minute nach dem Ausschalten der Zündung den Scheibenwischerschalter, um die Wischer in dieMitte der Windschutzscheibe zu stellen.
Entfernen
)Heben Sie den entsprechenden Wischerarm an.)Lösen Sie das Wischerblatt und ziehen Sie es ab.


Einsetzen
)
Setzen Sie das neue Wischerblatt ein undklemmen Sie es fest. )
Klappen Sie den Wischerarm vorsichtig wieder herunter.


Nach dem Einsetzen eines
Wischerblatts vorne
)
Schalten Sie die Zündung ein.)
Betätigen Sie den Scheibenwischerschalter erneut, um die Wischer wieder in die Ausgangsposition zu bringen.

212
Praktische Tipps




Fahrzeug auf einem Pritschenwagen abschleppen





Von vorn Zugang zum Werkzeug
Die Abschleppöse befindet sich hinter den Rücksitzen.)
Sie gelangen dahin, indem Sie den Teil 2/3 der Rücksitze umlegen.
)

Öffnen Sie die Abdeckung an der vorderenStoßstange, indem Sie unter das untere Ende
drücken, um die Zapfen zu lösen.
)
Schrauben Sie die Abschleppöse bis zumAnschlag ein.
)
Montieren Sie das Abschleppsystem.
)
Schalten Sie die Warnblinker ein.
Lassen Sie das Fahrzeug grundsätzlich auf einem Pritschenwagen abschleppen.Lassen Sie das Fahrzeug niemals mit allen vier Rädern auf dem Boden abschleppen (auchnicht mit nur zwei Rädern vorn oder hintenauf dem Boden), da sonst die Gefahr einer Beschädigung des Antriebsstrangs besteht. Bringen Sie den Gangwählhebel in Position N
und stellen Sie in jedem Fall den Motor ab(Ready-Kontrollleuchte aus).)
Stellen Sie den Gangwählhebel in denLeerlauf (N
).
Wird dieser Hinweis nicht beachtet, kann dies zur Beschädigung verschiedener Bremsteile und zum Versagen des Bremsassistentenbeim nächsten Star t des Motors führen.
Anleitung zum Abschleppen des eigenen Fahrzeugs und zum Abstellen auf einem Pritschenwagen.

8
213
Praktische Tipps
Von hinten
)
Öffnen Sie die Abdeckung an der hinterenStoßstange, indem Sie die Spitze der Abschleppöse als Hebel am linken Endeeinsetzen.
)
Schrauben Sie die Abschleppöse bis zumAnschlag ein.
)
Montieren Sie das Abschleppsystem.
)
Schalten Sie die Warnblinker ein.
Beim Abschleppen mit abgestelltemMotor sind Bremskraftverstärkung und Servolenkung nicht mehr wirksam.

214
Praktische Tipps

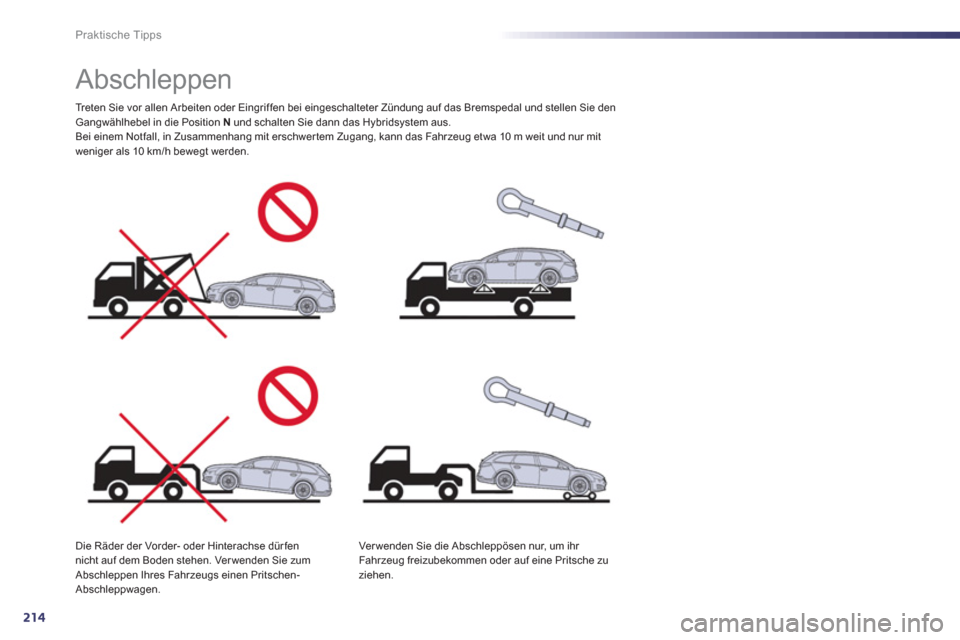

Abschleppen
Treten Sie vor allen Arbeiten oder Eingriffen bei eingeschalteter Zündung auf das Bremspedal und stellen Sie den
Gangwählhebel in die Position Nund schalten Sie dann das Hybridsystem aus.
Bei einem Notfall, in Zusammenhang mit erschwer tem Zugang, kann das Fahrzeug etwa 10 m weit und nur mit weniger als 10 km/h bewegt werden.
Di
e Räder der Vorder- oder Hinterachse dürfennicht auf dem Boden stehen. Verwenden Sie zum Abschleppen Ihres Fahrzeugs einen Pritschen-Abschleppwagen.
Ver wenden
Sie die Abschleppösen nur, um ihr Fahrzeug freizubekommen oder auf eine Pritsche zuziehen.
