2013 Peugeot 508 RXH Betriebsanleitung (in German)

8
215
Praktische Tipps

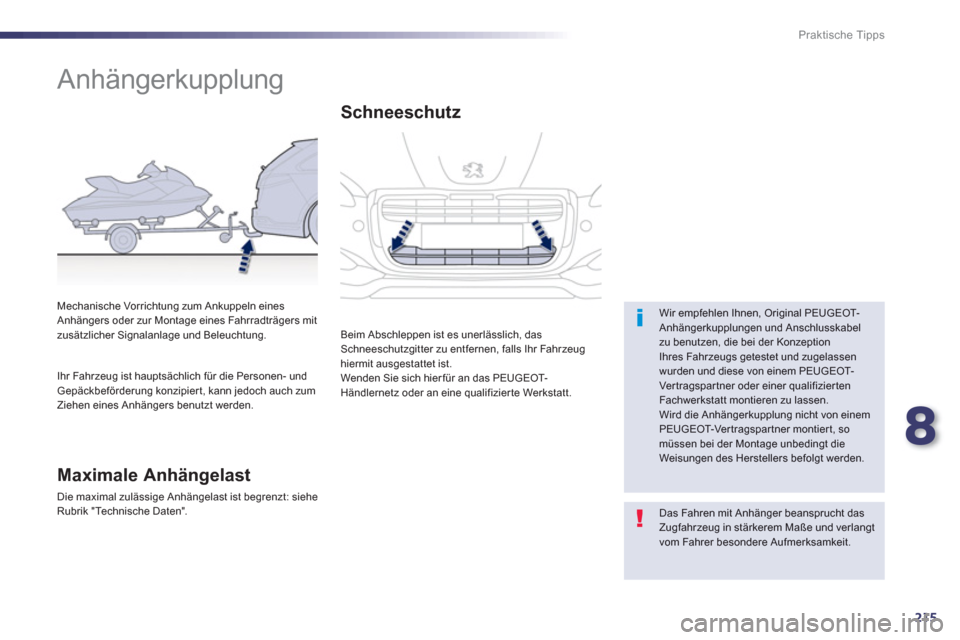

Anhängerkupplung


Wir empfehlen Ihnen, Original PEUGEOT-Anhängerkupplungen und Anschlusskabel zu benutzen, die bei der KonzeptionIhres Fahrzeugs getestet und zugelassenwurden und diese von einem PEUGEOT-Ver tragspartner oder einer qualifizierten Fachwerkstatt montieren zu lassen.
Wird die Anhängerkupplung nicht von einem PEUGEOT-Ver t r agspartner montiert, so müssen bei der Montage unbedingt die Weisungen des Herstellers befolgt werden.
Mechanische Vorrichtun
g zum Ankuppeln einesAnhängers oder zur Montage eines Fahrradträgers mit
zusätzlicher Signalanlage und Beleuchtung.
Schneeschutz
Beim Abschleppen ist es unerlässlich, das Schneeschutzgitter zu entfernen, falls Ihr Fahrzeug hiermit ausgestattet ist.
Wenden Sie sich hierfür an das PEUGEOT-Händlernetz oder an eine qualifizierte Werkstatt.
Das Fahren mit Anhänger beansprucht dasZugfahrzeug in stärkerem Maße und verlangt vom Fahrer besondere Aufmerksamkeit.

Maximale Anhängelast
Die maximal zulässige Anhängelast ist begrenzt: siehe Rubrik "Technische Daten".
Ihr Fahrzeu
g ist hauptsächlich für die Personen- undGepäckbeförderung konzipier t, kann jedoch auch zumZiehen eines Anhängers benutzt werden.

216
Praktische Tipps
Empfehlungen für den Fahrbetrieb
Verteilung der Lasten
) Ver teilen Sie die Last im Anhänger so, dass sich die schwersten Gegenstände so nahe
wie möglich an der Achse befinden und die
höchstzulässige Stützlast nicht überschritten
wird.
Die Dichte der Luft nimmt mit der Höhe ab, wodurch
sich die Motorleistung verringert. Die maximale Anhängelast muss je 1000 m Höhe um 10 % reduziertwerden.
Seitenwind
)
Berücksichtigen Sie die erhöhteSeitenwindempfindlichkeit.



Kühlung
Beim Ziehen eines Anhängers am Berg steigt die
Kühlflüssigkeitstemperatur.

Da der Ventilator elektrisch angetrieben wird, ist seine Kühlkapazität nicht von der Motordrehzahl abhängig. )Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Bergfahr ten hängt vom
Grad der Steigung und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
)Halten Sie beim Aufleuchten der
Warnleuchte und der STOP
-Leuchte
an und stellen Sie den Motor
schnellstmöglich ab.



Bremsen
Bei Zugbetrieb verlängert sich der Bremsweg.
Um eine Erhitzung der Bremsen bei gebirgsähnlichen Abfahr ten zu vermeiden, wird die Ver wendung der Motorbremse empfohlen.


Reifen
)
Prüfen Sie den Reifendruck am Zugfahrzeug undAnhänger und beachten Sie die empfohlenen Reifendruckwerte.


Beleuchtung
)
Überprüfen Sie die elektrische Signalanlage desAnhängers.


Die Einparkhilfe hinten wird automatisch ausgeschaltet, wenn Sie eine Original PEUGEOT- A nhängerkupplung benutzen.
Im Abschnitt "Technische Daten" können Sie
nachlesen, welche Gewichte und Anhängelasten für
Ihr Fahrzeug gelten.

8
217
Praktische Tipps











Dachträger anbringen
Zulässige Dachlast bei einer Ladehöhe von maximal 40 cm (außer Fahrradträger): 100
kgWenn die Ladehöhe 40 cm übersteigt, passen Sie die Fahrzeuggeschwindigkeit dem Straßenprofil an, damit die Dachträger unddie Befestigungen am Dach nicht beschädigtwerden.Beachten Sie die gesetzlichen Bestimmungendes jeweiligen Landes hinsichtlich desTranspor ts von Gegenständen, die länger alsdas Fahrzeug sind.

Achten Sie bei der Montage von Querträgern auf
die richtige Positionierung. Diese werden durch die Markierungen an den Längsträgern vorgegeben.

Ver wenden Sie das von PEUGEOTzugelassene Zubehör unter Beachtung der Anweisungen und Montageanleitungen desHerstellers,da ansonsten die Karosserie beschädigt werden könnte (Verformung, Kratzer, ...).









Kälteschutz
Abnehmbare Abdeckung, die dazu dient,
eine Anhäufung von Schnee im Bereich des
Kühlerventilators zu vermeiden.
Bevor Sie den Kälteschutz anbringen oder entfernen,
vergewissern Sie sich, das Motor und Ventilator ausgeschaltet sind. Es wird empfohlen, sich für die Montage und Demontage an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Werkstatt zu wenden.

Montieren
)
Halten Sie den Kälteschutz vor den oberen Teil
des oberen Stoßfängers vorn.) Drücken Sie auf die äußeren Enden A, um die Befestigungsklammern einrasten zu lassen. )
Drücken Sie auf die Mitte Bum auch die letzten Befestigungsklammern einrasten zu lassen.


Abmontieren
)
Ziehen Sie am oberen Teil Cdes Kälteschutzes, um ihn auszuhaken und ziehen Sie ihn dann in
Ihre Richtung, um ihn zu entfernen.
Entfernen Sie den Kälteschutz:


- bei Außentemperaturen über 10 °C,

- bei Zugbetrieb,

- bei Geschwindigkeiten über 120 km/h.

218
Praktische Tipps




Zubehör
Die PEUGEOT-Ver tragspar tner halten ein umfassendes Sor timent von empfohlenen Zubehör teilen sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden auf ihre Zuverlässigkeit und Sicherheit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die PEUGEOT- G ar ant ie.
"Komfor t":
Isotherm-Modul, Raucherset, 230 V Steckdose, Handlampe, ...
"Transportlösungen":
Kindersitzerhöhungen, Kofferraumablagebox,
Dachbox, Skiträger, Fahrradträger an der
Anhängerkupplung, Anhängerkupplungen (Schwanenhals, abnehmbar, versenkbar), Anschlusskabel, Schiebeboden, Umbausatz Nutzfahrzeug, ...
Die Anhängerkupplung und das dazugehörige Anschlusskabel müssen grundsätzlich von einem
Ver treter des PEUGEOT-Händlernetzes montiert werden.


"Design":
Spoiler, Schmutzfänger vorn und hinten,
Aluminiumschaltknauf, Aluminiumfelgen (16,
17, 18 und 19 Zoll), Karosserie- Bausatz,
Außenspiegelkappen, Windabweiser Tür, ...

*
Um ein Blockieren des Pedalwerks zu vermeiden:
- achten Sie darauf, dass der Teppichschoner
richtig liegt und befestigt ist,
- legen Sie niemals mehrere Teppichschoner übereinander.



"Sicherheit":

Geschwindigkeitsbegrenzer/-regler, Alarmanlage, Hyperfrequenz-Steuergerät, Scheibengravur,
Diebstahlsicherung für Leichtmetallfelgen,
Alkotester, Verbandkasten, Warndreieck,
Sicherheitsweste, System zur Fahrzeugor tung bei
Diebstahl, Winterausrüstung (Stahlfelge 17 Zoll für Schneeketten), Schneeketten, Rückfahrkamera,
Einparkhilfe vorn und hinten, Unterlegkeile, ...


"Schutz":

Teppichschoner *
, Sitzbezüge, Fahrzeugplane,Sonnenrollos, Gepäckraumtrennnetz, Ladetrennnetz, Hundegitter, Türschwellen- und Ladeschwellenschutz, Seitenschutzleisten, ...

8
219
Praktische Tipps
Der Einbau eines nicht von PEUGEOT empfohlenen elektrischen Geräts oder Zubehörteils kann zu einer Betriebsstörungin der elektronischen Anlage Ihres Fahrzeugs und zu erhöhtem Verbrauch führen. Wir bitten Sie, dies zur Kenntnis zu nehmen und empfehlen Ihnen, sich an einen Ver treter der Marke PEUGEOT zu wenden, der Ihnen gerne die empfohlenen Geräte undZubehörteile zeigt.

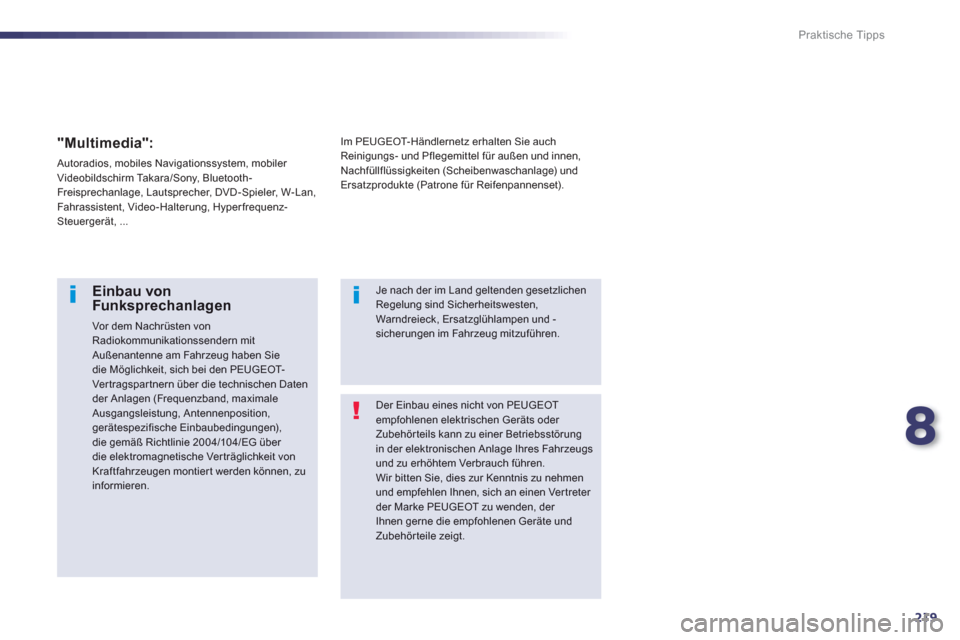

Einbau von Funksprechanlagen

Vor dem Nachrüsten von Radiokommunikationssendern mitAußenantenne am Fahrzeug haben Siedie Möglichkeit, sich bei den PEUGEOT-Ver tragspartnern über die technischen Datender Anlagen (Frequenzband, maximaleAusgangsleistung, Antennenposition, gerätespezifische Einbaubedingungen), die gemäß Richtlinie 2004/10 4/EG über die elektromagnetische Verträglichkeit von Kraftfahrzeugen montiert werden können, zu informieren.


Je nach der im Land geltenden gesetzlichen Regelung sind Sicherheitswesten,Warndreieck, Ersatzglühlampen und -sicherungen im Fahrzeug mitzuführen. Im PE
UGEOT- Händlernetz erhalten Sie auchReinigungs- und Pflegemittel für außen und innen,
Nachfüllflüssigkeiten (Scheibenwaschanlage) und Ersatzprodukte (Patrone für Reifenpannenset).



"Multimedia":
Autoradios, mobiles Navigationssystem, mobiler
Videobildschirm Takara/Sony, Bluetooth-
Freisprechanlage, Lautsprecher, DVD-Spieler, W-Lan,
Fahrassistent, Video-Halterung, Hyperfrequenz-
Steuergerät, ...

220
Kontrollen

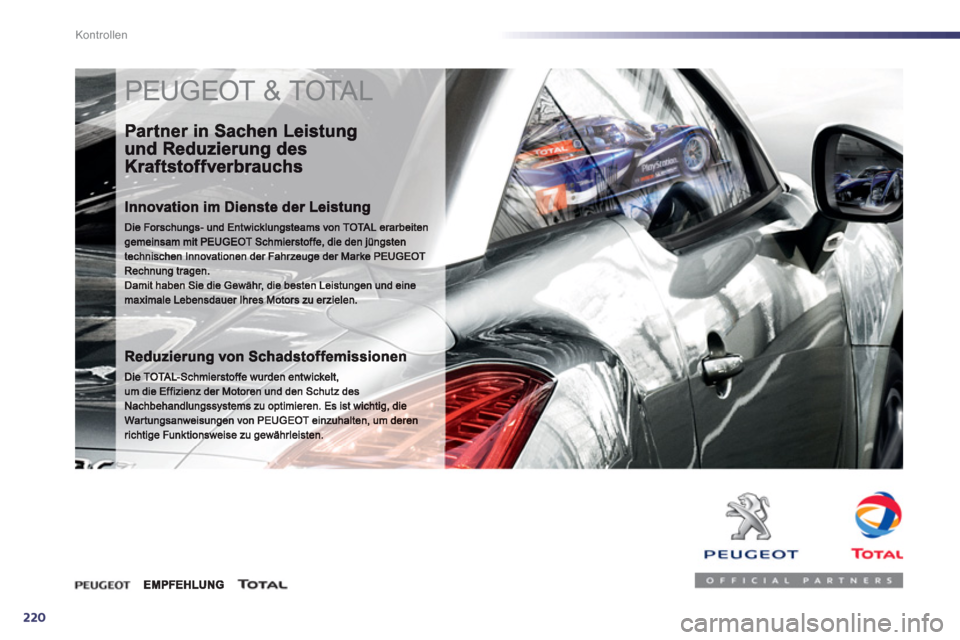

PEUGEOT & TOTAL

9
221
Kontrollen

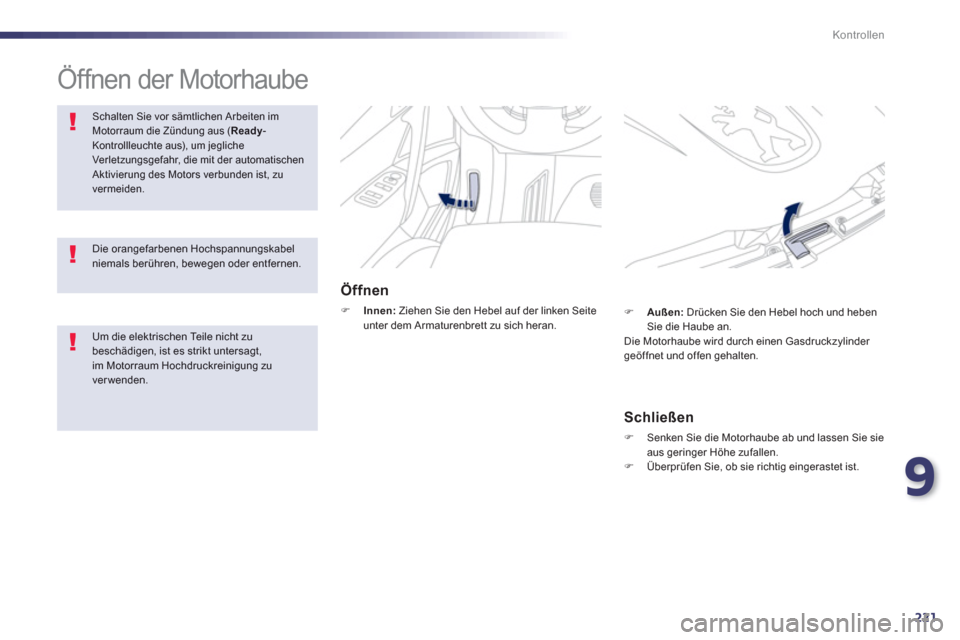

Öffnen der Motorhaube
Öffnen
)Innen:
Ziehen Sie den Hebel auf der linken Seite unter dem Armaturenbrett zu sich heran.
Schalten Sie vor sämtlichen Arbeiten im Motorraum die Zündung aus ( Ready-Kontrollleuchte aus), um jeglicheVer let zungsgefahr, die mit der automatischen Aktivierung des Motors verbunden ist, zuvermeiden.

Schließen
)
Senken Sie die Motorhaube ab und lassen Sie sieaus geringer Höhe zufallen.)
Überprüfen Sie, ob sie richtig eingerastet ist.
)Außen:Drücken Sie den Hebel hoch und heben Sie die Haube an.
Die Motorhaube wird durch einen Gasdruckzylinder
geöffnet und of fen gehalten.
Die orangefarbenen Hochspannungskabel niemals berühren, bewegen oder entfernen.
Um die elektrischen Teile nicht zubeschädigen, ist es strikt untersagt, im Motorraum Hochdruckreinigung zuverwenden.

222
Kontrollen
Bei Fahrzeugen mit HDi-Motor muss die Kraftstoffanlage entlüftet werden, wenn der Tankkomplett leer gefahren wurde; siehe entsprechendeAbbildung des Motorraums.

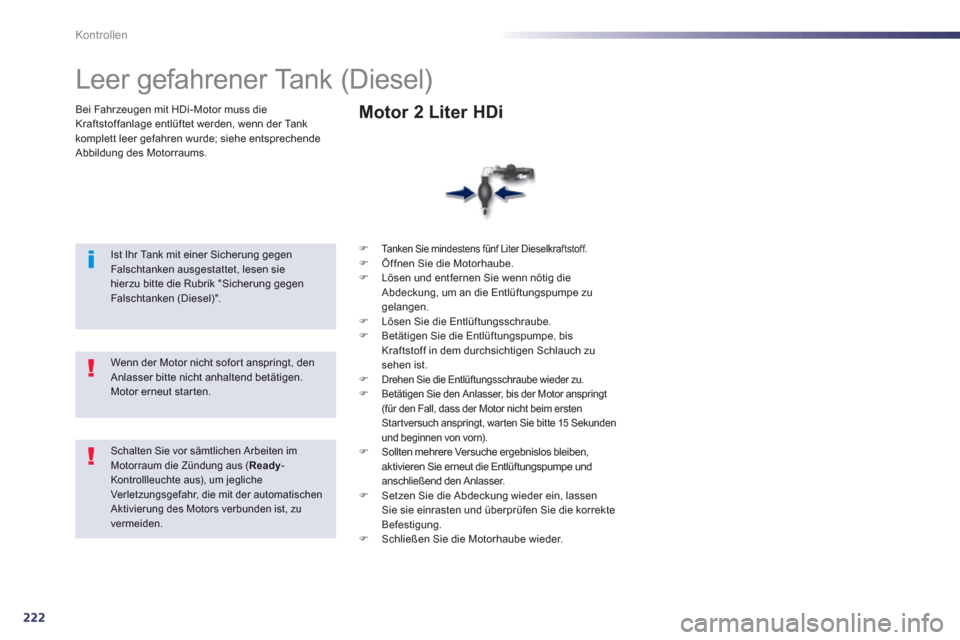

Leer gefahrener Tank (Diesel)


Ist Ihr Tank mit einer Sicherung gegenFalschtanken ausgestattet, lesen siehierzu bitte die Rubrik "Sicherung gegenFalschtanken (Diesel)".
)Tanken Sie mindestens fünf Liter Dieselkraftstoff.)Öffnen Sie die Motorhaube.)Lösen und entfernen Sie wenn nötig die
Abdeckung, um an die Entlüftungspumpe zugelangen. )Lösen Sie die Entlüftungsschraube. )Betätigen Sie die Entlüftungspumpe, bis
Kraftstoff in dem durchsichtigen Schlauch zu sehen ist. )Drehen Sie die Entlüftungsschraube wieder zu.)Betätigen Sie den Anlasser, bis der Motor anspringt (für den Fall, dass der Motor nicht beim ersten Startversuch anspringt, warten Sie bitte 15 Sekundenund beginnen von vorn).)Sollten mehrere Versuche ergebnislos bleiben,
aktivieren Sie erneut die Entlüftungspumpe und anschließend den Anlasser. )Setzen Sie die Abdeckung wieder ein, lassenSie sie einrasten und überprüfen Sie die korrekte
Befestigung. )Schließen Sie die Motorhaube wieder.

Motor 2 Liter HDi


Wenn der Motor nicht sofor t anspringt, den Anlasser bitte nicht anhaltend betätigen.Motor erneut starten.
Schalten Sie vor sämtlichen Arbeiten im Motorraum die Zündung aus (Ready-Kontrollleuchte aus), um jeglicheVer let zungsgefahr, die mit der automatischen Aktivierung des Motors verbunden ist, zuvermeiden.
