2013 PEUGEOT 5008 Omistajan Käsikirja (in Finnish)

M
U
63

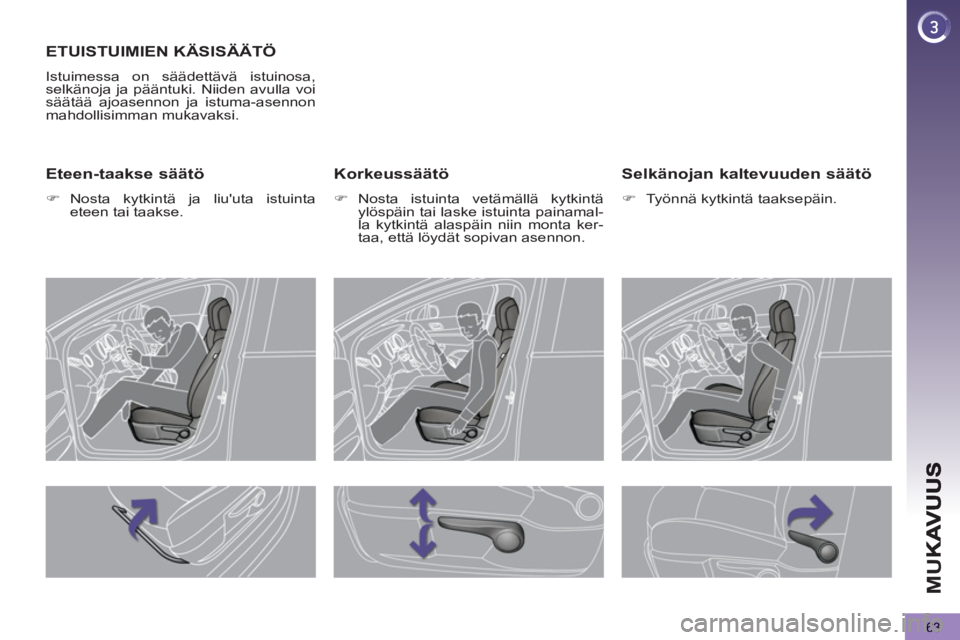

ETUISTUIMIEN KÄSISÄÄTÖ
Istuimessa on säädettävä istuinosa,
selkänoja ja pääntuki. Niiden avulla voi
säätää ajoasennon ja istuma-asennon
mahdollisimman mukavaksi.
Korkeussäätö



)
Nosta istuinta vetämällä kytkintä
ylöspäin tai laske istuinta painamal-
la kytkintä alaspäin niin monta ker-
taa, että löydät sopivan asennon.

Selkänojan kaltevuuden säätö



)
Työnnä kytkintä taaksepäin.

Eteen-taakse säätö



)
Nosta kytkintä ja liu'uta istuinta
eteen tai taakse.

M
U
64

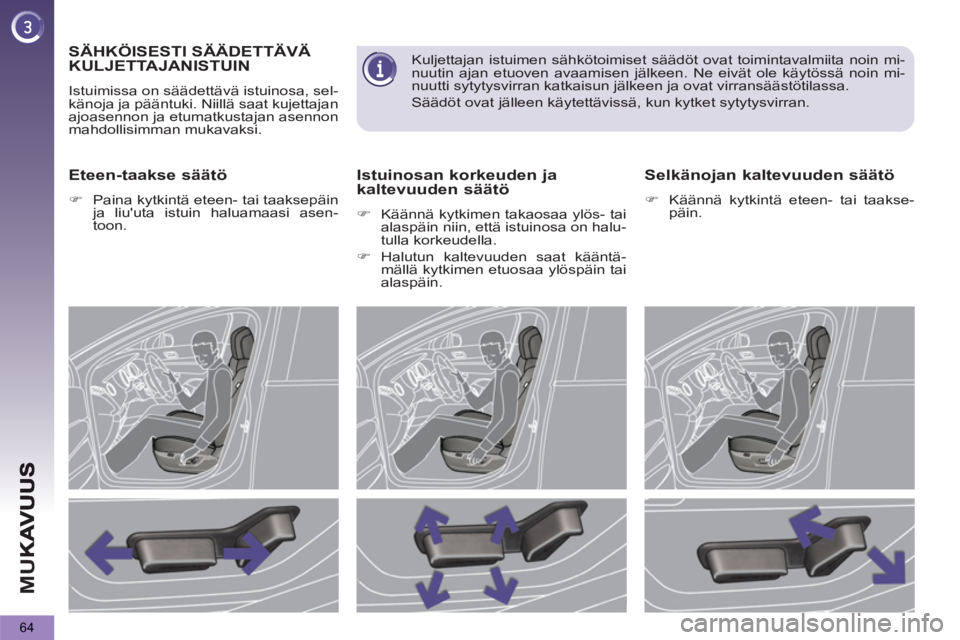

SÄHKÖISESTI SÄÄDETTÄVÄ
KULJETTAJANISTUIN
Istuimissa on säädettävä istuinosa, sel-
känoja ja pääntuki. Niillä saat kujettajan
ajoasennon ja etumatkustajan asennon
mahdollisimman mukavaksi.
Eteen-taakse säätö



)
Paina kytkintä eteen- tai taaksepäin
ja liu'uta istuin haluamaasi asen-
toon.

Istuinosan korkeuden jakaltevuuden säätö



)
Käännä kytkimen takaosaa ylös- tai
alaspäin niin, että istuinosa on halu-
tulla korkeudella.

)
Halutun kaltevuuden saat kääntä-
mällä kytkimen etuosaa ylöspäin tai
alaspäin.


Selkänojan kaltevuuden säätö



)
Käännä kytkintä eteen- tai taakse-
päin.

Kuljettajan istuimen sähkötoimiset säädöt ovat toimintavalmiita noin mi-
nuutin ajan etuoven avaamisen jälkeen. Ne eivät ole käytössä noin mi-
nuutti sytytysvirran katkaisun jälkeen ja ovat virransäästötilassa.
Säädöt ovat jälleen käytettävissä, kun kytket sytytysvirran.

M
U
65










Istuinlämmityksen kytkin
Kun moottori on käynnissä, etuistuimet
voidaan lämmittää erikseen.


)
Käynnistä istuinlämmitys ja val-
itse sopiva lämpö käyttämällä
säätöpyörää, joka sijaitsee molem-
pien etuistuinten sivulla:

0
: Ei käytössä

1
: Matala lämpö

2
: Keskilämpö

3
: Korkea lämpö


)
Pääntukea nostetaan vetämällä sitä
samanaikaisesti eteen- ja ylöspäin.

)
Pääntuki irrotetaan painamalla luki-
tusnastaa A
ja vetämällä pääntukea
ylöspäin.

)
Pääntuki asennetaan takaisin pai-
kalleen asettamalla pääntuen varret
aukkoihin selkänojan suunnassa.

)
Pääntukea lasketaan painamalla
samanaikaisesti lukitusnastaa A
ja
pääntukea.

)
Pääntukea kallistetaan kääntämällä
sen alaosaa eteenpäin tai taakse-
päin.
Pääntuen rungossa on pykä-
lät, jotka estävät sitä laskeutu-
masta, jotta se olisi turvallinen
törmäyksissä.

Pääntuen asento on oikea, kun
pääntuen yläreuna on päälaen
kohdalla.

Asenna pääntuet aina paikalleen,
kun lähdet ajamaan. Niiden on oltava
myös oikein säädettyjä.


Ristiselän tuen käsisäätö



)
Kääntämällä säätöpyörää käsin saat
haluamasi tuen ristiselälle.

Pääntuen korkeuden ja kaltevuuden säätö

M
U
66

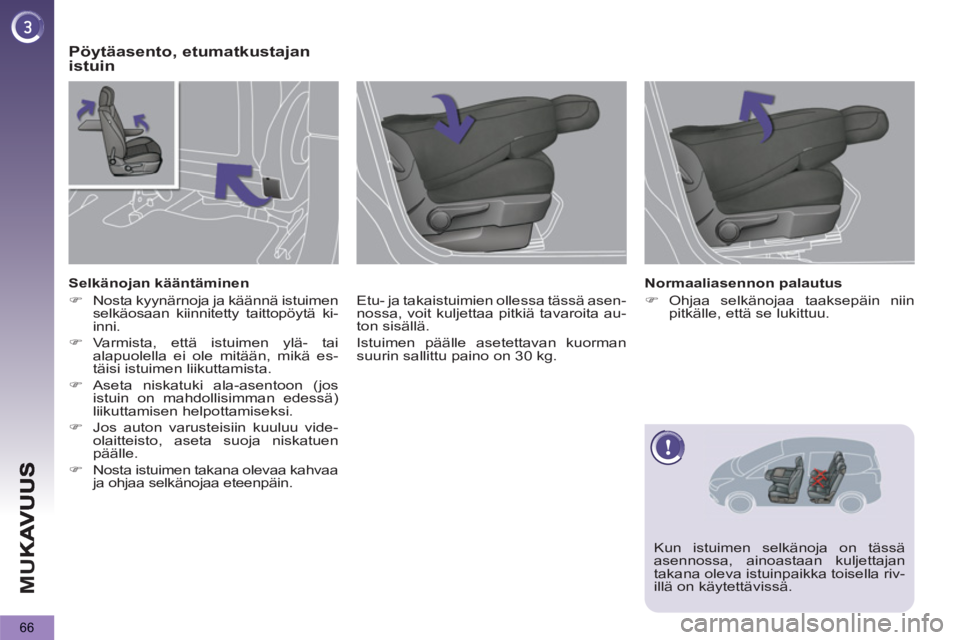

Pöytäasento, etumatkustajan
istuin

Etu- ja takaistuimien ollessa tässä asen-
nossa, voit kuljettaa pitkiä tavaroita au-
ton sisällä.
Istuimen päälle asetettavan kuorman
suurin sallittu paino on 30 kg.
Selkänojan kääntäminen


)
Nosta kyynärnoja ja käännä istuimen
selkäosaan kiinnitetty taittopöytä ki-
inni.

)
Varmista, että istuimen ylä- tai
alapuolella ei ole mitään, mikä es-
täisi istuimen liikuttamista.

)
Aseta niskatuki ala-asentoon (jos
istuin on mahdollisimman edessä)
liikuttamisen helpottamiseksi.

)
Jos auton varusteisiin kuuluu vide-
olaitteisto, aseta suoja niskatuen
päälle.

)
Nosta istuimen takana olevaa kahvaa
ja ohjaa selkänojaa eteenpäin.

Normaaliasennon palautus


)
Ohjaa selkänojaa taaksepäin niin
pitkälle, että se lukittuu.



Kun istuimen selkänoja on tässä
asennossa, ainoastaan kuljettajan
takana oleva istuinpaikka toisella riv-
illä on käytettävissä.

M
U
67

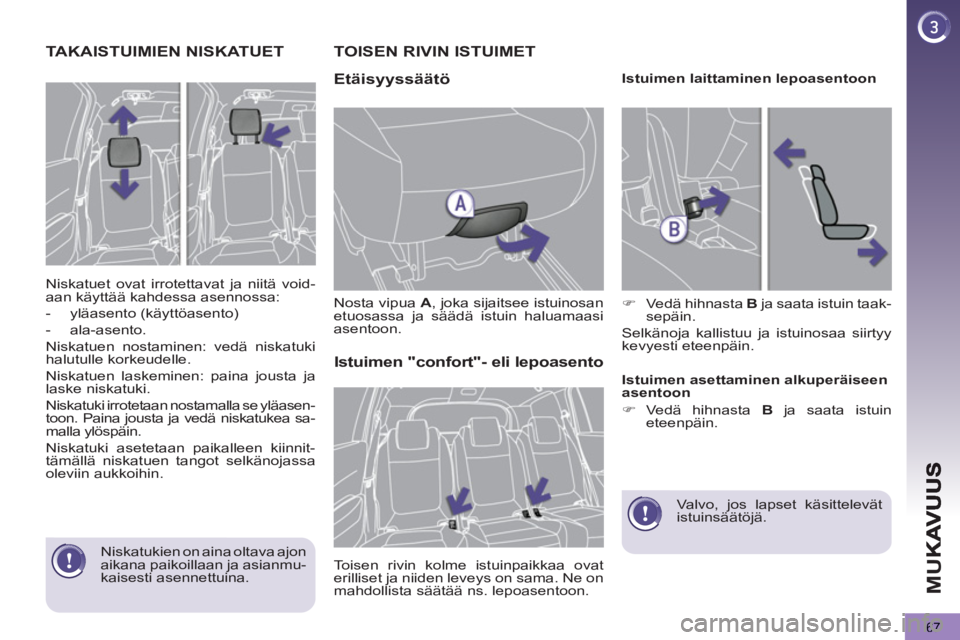

TAKAISTUIMIEN NISKATUET

Niskatuet ovat irrotettavat ja niitä void-
aan käyttää kahdessa asennossa:


- yläasento (käyttöasento)

- ala-asento.
Niskatuen nostaminen: vedä niskatuki
halutulle korkeudelle.
Niskatuen laskeminen: paina jousta ja
laske niskatuki.
Niskatuki irrotetaan nostamalla se yläasen-
toon. Paina jousta ja vedä niskatukea sa-
malla ylöspäin.
Niskatuki asetetaan paikalleen kiinnit-
tämällä niskatuen tangot selkänojassa
oleviin aukkoihin.











TOISEN RIVIN ISTUIMET

Etäisyyssäätö

Nosta vipua A
, joka sijaitsee istuinosan
etuosassa ja säädä istuin haluamaasi
asentoon.


Istuimen "confort"- eli lepoasento

Toisen rivin kolme istuinpaikkaa ovat
erilliset ja niiden leveys on sama. Ne on
mahdollista säätää ns. lepoasentoon.
Istuimen laittaminen lepoasentoon


)
Vedä hihnasta B
ja saata istuin taak-
sepäin.
Selkänoja kallistuu ja istuinosaa siirtyy
kevyesti eteenpäin.

Istuimen asettaminen alkuperäiseen
asentoon


)
Vedä hihnasta B
ja saata istuin
eteenpäin.


Valvo, jos lapset käsittelevät
istuinsäätöjä.

Niskatukien on aina oltava ajon
aikana paikoillaan ja asianmu-
kaisesti asennettuina.

M
U
68

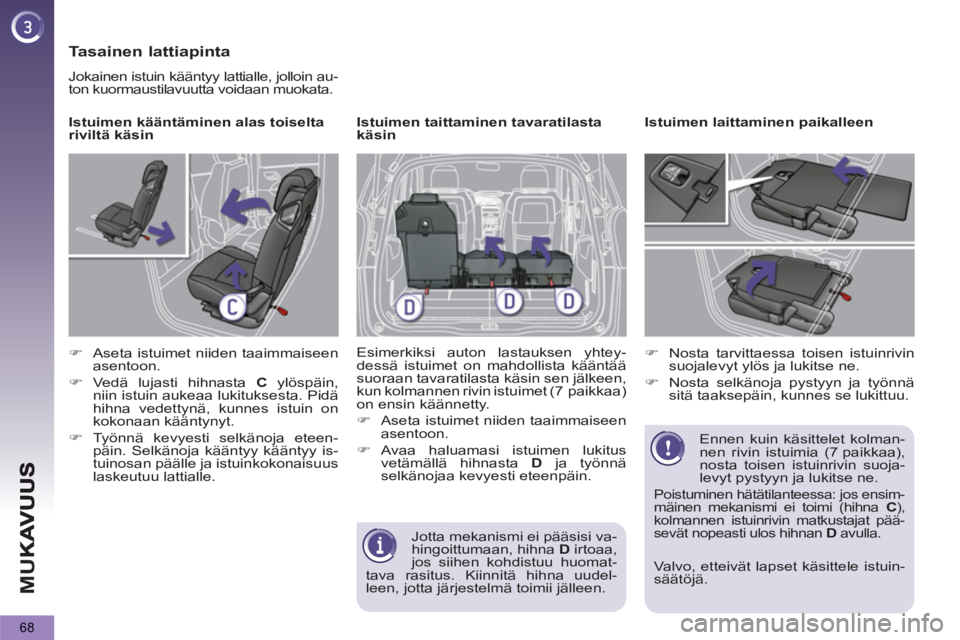

Tasainen lattiapinta

Jokainen istuin kääntyy lattialle, jolloin au-
ton kuormaustilavuutta voidaan muokata.

Istuimen kääntäminen alas toiselta
riviltä käsin


)
Aseta istuimet niiden taaimmaiseen
asentoon.

)
Vedä lujasti hihnasta C
ylöspäin,
niin istuin aukeaa lukituksesta. Pidä
hihna vedettynä, kunnes istuin on
kokonaan kääntynyt.

)
Työnnä kevyesti selkänoja eteen-
päin. Selkänoja kääntyy kääntyy is-
tuinosan päälle ja istuinkokonaisuus
laskeutuu lattialle.

Istuimen taittaminen tavaratilasta
käsin
Esimerkiksi auton lastauksen yhtey-
dessä istuimet on mahdollista kääntää
suoraan tavaratilasta käsin sen jälkeen,
kun kolmannen rivin istuimet (7 paikkaa)
on ensin käännetty.


)
Aseta istuimet niiden taaimmaiseen
asentoon.

)
Avaa haluamasi istuimen lukitus
vetämällä hihnasta D
ja työnnä
selkänojaa kevyesti eteenpäin.
Istuimen laittaminen paikalleen


)
Nosta tarvittaessa toisen istuinrivin
suojalevyt ylös ja lukitse ne.

)
Nosta selkänoja pystyyn ja työnnä
sitä taaksepäin, kunnes se lukittuu.

Ennen kuin käsittelet kolman-
nen rivin istuimia (7 paikkaa),
nosta toisen istuinrivin suoja-
levyt pystyyn ja lukitse ne.
Poistuminen hätätilanteessa: jos ensim-
mäinen mekanismi ei toimi (hihna C
),
kolmannen istuinrivin matkustajat pää-
sevät nopeasti ulos hihnan D
avulla.

Jotta mekanismi ei pääsisi va-
hingoittumaan, hihna D
irtoaa,
jos siihen kohdistuu huomat-
tava rasitus. Kiinnitä hihna uudel-
leen, jotta järjestelmä toimii jälleen.
Valvo, etteivät lapset käsittele istuin-
säätöjä.

M
U
69















Suojalevy

Toisen istuinrivin jokaisen istuimen
taakse on kiinnitetty suojalevy.
Suojalevyn avulla:


- saadaan yhtenäinen kuormauspin-
ta-ala tavaratilassa olipa istuinten
asento mikä tahansa ,

- estetään tavaroiden liukuminen toisen
istuinrivin istuinten alle. Enintään 30 kg
suojalevyä kohti.

Suojalevyn avaaminen/lukitseminen


)
Varmista ennen suojalevyjen
avaamista, että toisen rivin istuimet
on vedetty mahdollisimman taakse.

)
Työnnä suojalevyn säppi E
ylös, jotta
levy aukeaa lukituksesta.

)
Nosta levy pystyyn ja työnnä säppi E

alas, jotta levy lukittuu.




Pääsy kolmannelle riville ja sieltä poistuminen
(7 paikkaa)
Istuimen laittaminen paikalleen
ulkoapäin, ovi avoinna
Jos matkustajat istuvat paikoillaan kol-
mannessa istuinrivissä (7 paikkaa):


)
Työnnä istuinkokonaisuus käsin
taaksepäin pidäkkeeseen saakka.
Istuin ei palaudu aivan taakse, jotta
kolmannen rivin matkustajilla säilyy
jalkatila.

)
Käännä istuinosa alas.



)
Nosta toisen rivin taitettava pöytä,
jos se on alhaalla.

)
Pidä kädensija F
ylhäällä, jotta is-
tuin aukeaa lukituksesta ja istuinosa
nousee selkänojaan asti.

)
Työnnä istuimen selkänojaa eteenpäin
pitämällä kädensijaa F
eteenpäin.

M
U
70











KOLMANNEN RIVIN ISTUIMET
(7 PAIKKAA)

Kokoontaitettavat levyt

Auton runkorakenteessa on kiinni kaksi
kokoontaitettavaa levyä, jotka peittävät
kaksi kolmannen rivin istuinta silloin,
kun ne ovat käännettyinä piiloon.

Levyjen taittaminen kokoon


)
Vedä hihnasta, jolloin levyn kolme
osaa taittuvat kokoon.

Kun kolmannen rivin istuimet ovat pystyssä,
kokoontaitetut levyt voidaan jättää:


- istuinten taakse lattialle tasaisesti

- tai pystyasentoon,
jolloin istuinsyvennys vapautuu säilytys-
tilaksi.
Kokoontaitettavat levyt kestävät enintään
100 kg:n painon levyä kohti.



Istuimen asentaminen paikalleen



)
Poista suojapeite.

)
Nosta tarvittaessa toisen istuinrivin
suojalevyt pystyyn ja lukitse ne.

)
Aseta levy huolellisesti pystysuoraan
istuimen taakse.

)
Vedä hihnasta G
, joka sijaitsee istui-
men selkänojan takana. Selkänoja
kääntyy taaksepäin tuoden mu-
kanaan istuinosan. Istuin lukittuu
aukiasentoon.



Istuimen kääntäminen alas



)
Paina niskatuet alas.

)
Aseta kokoontaitettava levy huolel-
lisesti pystysuoraan istuimen
taakse.

)
Vedä hihnasta H
, joka sijaitsee istui-
men selkänojan alaosassa. Istuimen
lukitus avautuu.

)
Työnnä sitten kevyesti selkänojaa
eteenpäin. Selkänoja kääntyy istu-
inosan päälle. Käännetty istuin aset-
tuu tätä tarkoitusta varten olevan ti-
lan pohjalle.

)
Aseta kokoontaitettavat levyt kään-
nettyjen istuimien päälle.
