2013 PEUGEOT 5008 Omistajan Käsikirja (in Finnish)

167

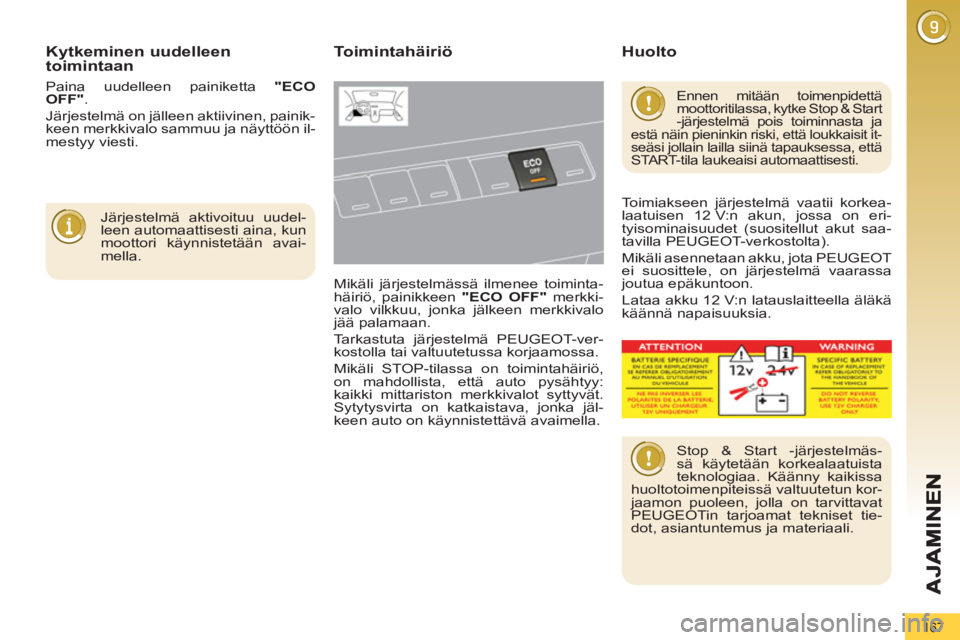

Kytkeminen uudelleentoimintaan


Järjestelmä aktivoituu uudel-
leen automaattisesti aina, kun
moottori käynnistetään avai-
mella.


Toimintahäiriö

Mikäli järjestelmässä ilmenee toiminta-
häiriö, painikkeen "ECO OFF"
merkki-
valo vilkkuu, jonka jälkeen merkkivalo
jää palamaan.
Tarkastuta järjestelmä PEUGEOT-ver-
kostolla tai valtuutetussa korjaamossa.
Mikäli STOP-tilassa on toimintahäiriö,
on mahdollista, että auto pysähtyy:
kaikki mittariston merkkivalot syttyvät.
Sytytysvirta on katkaistava, jonka jäl-
keen auto on käynnistettävä avaimella.


Ennen mitään toimenpidettä
moottoritilassa, kytke Stop & Start
-järjestelmä pois toiminnasta ja
estä näin pieninkin riski, että loukkaisit it-
seäsi jollain lailla siinä tapauksessa, että
START-tila laukeaisi automaattisesti.


Stop & Start -järjestelmäs-
sä käytetään korkealaatuista
teknologiaa. Käänny kaikissa
huoltotoimenpiteissä valtuutetun kor-
jaamon puoleen, jolla on tarvittavat
PEUGEOTin tarjoamat tekniset tie-
dot, asiantuntemus ja materiaali.

Huolto

Toimiakseen järjestelmä vaatii korkea-
laatuisen 12 V:n akun, jossa on eri-
tyisominaisuudet (suositellut akut saa-
tavilla PEUGEOT-verkostolta).
Mikäli asennetaan akku, jota PEUGEOT
ei suosittele, on järjestelmä vaarassa
joutua epäkuntoon.
Lataa akku 12 V:n latauslaitteella äläkä
käännä napaisuuksia. Paina uudelleen painiketta "ECO
OFF"
.
Järjestelmä on jälleen aktiivinen, painik-
keen merkkivalo sammuu ja näyttöön il-
mestyy viesti.

AJ
A
168





NÄYTÖLLÄ JA
ÄÄNIMERKILLÄ VARUSTETTU
PYSÄKÖINTITUTKA EDESSÄ
JA/TAI TAKANA
Järjestelmä, johon kuuluu neljä etu- ja/
tai takapuskureihin sijoitettua etäisyys-
tunnistinta.

Tunnistin havaitsee kaikki auton takanaolevat esteet (esim. ihmisen, ajoneuvon,puun tai betoniporsaan), mutta ei aivanpuskurin alapuolella olevia esteitä.
Pysäköintitutka käynnistyy :
-
kun peruutusvaihde kytketään
- alle 10 km
/h:n nopeudessa eteen-päin ajettaessa.
Samalla kuuluu merkkiääni
ja monitoim-
inäyttöön tulee auton kuva.
Esimerkiksi kepit, työ-maamerkit tai muut vastaavatesineet voidaan havaita kau-empaa, mutta ei enää auton ollessaaivan lähellä niitä.
Lähestyvästä esteestä ilmoitetaan:
-merkkiäänellä, joka kuuluu sitätiheämmin, mitä lähempänä este on
- kuvas
ymbolilla monitoiminäytössä,kun auto lähestyy estettä.
Este
paikannetaan sen mukaan, kuulu-uko merkkiääni etu- vai takakaiuttimestaja vasemmasta vai oikeasta kaiuttimesta.
Kun este on alle 30 cm:n et
äisyydelläautosta, merkkiääni muuttuu yhtäja-
ksoiseksi ja/tai monitoiminäytölle ilm-estyy symboli "Danger" (Vaara).

AJ
A
169

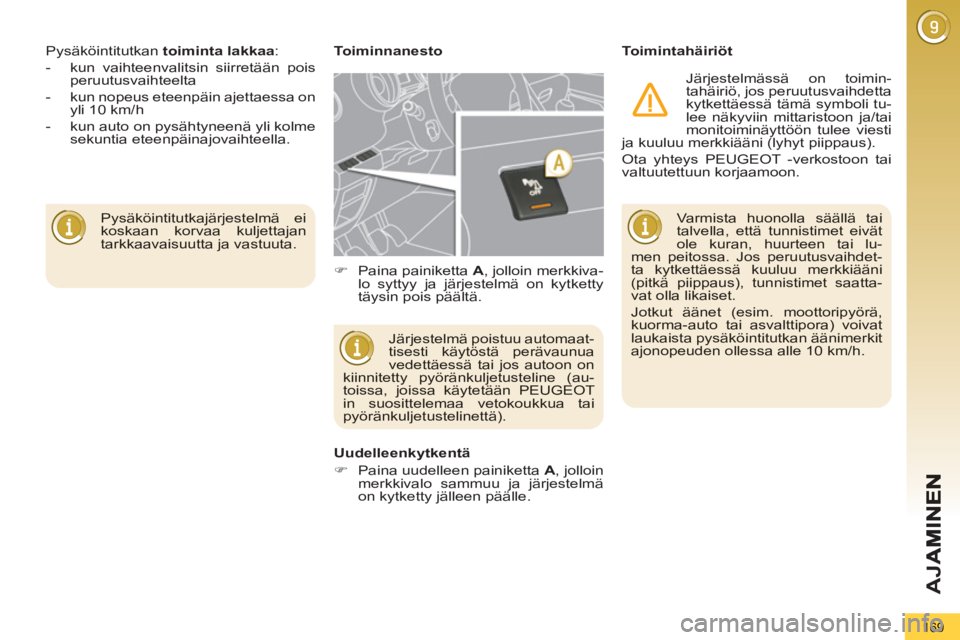

Pysäköintitutkajärjestelmä eikoskaan korvaa kuljettajantarkkaavaisuutta ja vastuuta. P
ysäköintitutkan toiminta lakkaa:
-kun vaihteenvalitsin siirretään poisperuutusvaihteelta
-kun nopeus eteenpäin ajettaessa onyli 10 km/h
-kun auto on pysähtyneenä yli kolme
sekuntia eteenpäinajovaihteella.
Toiminnanesto Toimintah
äiriöt
Järjestelmä poistuu automaat-tisesti käytöstä perävaunua vedettäessä tai jos autoon on kiinnitetty pyöränkuljetusteline (au-toissa, joissa käytetään PEUGEOT in suosittelemaa vetokoukkua tai pyöränkuljetustelinettä).

Uudelleenkytkentä
)Paina uudelleen painiketta A, jolloin
merkkivalo sammuu ja järjestelmä
on kytketty jälleen päälle.
)Paina painiketta A, jolloin merkkiva-
lo syttyy ja järjestelmä on kytketty
täysin pois päältä.
Varmista huonolla säällä taitalvella, että tunnistimet eivätole kuran, huurteen tai lu-men peitossa. Jos peruutusvaihdet-ta kytkettäessä kuuluu merkkiääni(pitkä piippaus), tunnistimet saatta-vat olla likaiset.
Jotkut äänet (esim. moottoripyörä,kuorma-auto tai asvalttipora) voivatlaukaista pysäköintitutkan äänimerkitajonopeuden ollessa alle 10 km/h. J
ärjestelmässä on toimin-
tahäiriö, jos peruutusvaihdettakytkettäessä tämä symboli tu-lee näkyviin mittaristoon ja/taimonitoiminäyttöön tulee viestija kuuluu merkkiääni (lyhyt piippaus).
Ota yhteys PEUGEOT -verkostoon tai
valtuutettuun korjaamoon.

AJ
A
170

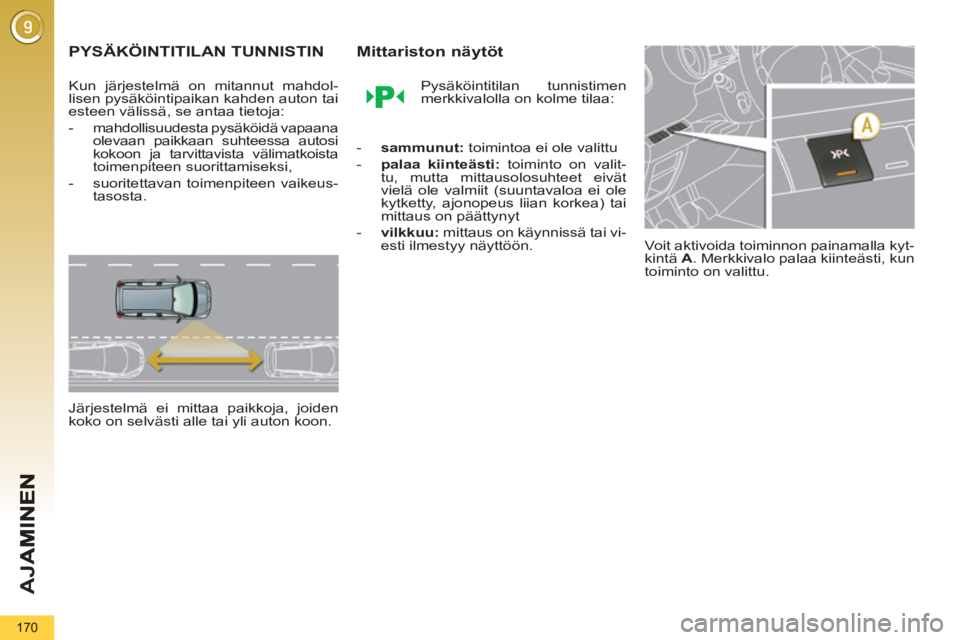

PYSÄKÖINTITILAN TUNNISTIN


Kun järjestelmä on mitannut mahdol-lisen pysäköintipaikan kahden auton taiesteen välissä, se antaa tietoja:
-mahdollisuudesta pysäköidä vapaana
olevaan paikkaan suhteessa autosikokoon ja tarvittavista välimatkoista
toimenpiteen suorittamiseksi,
-suoritettavan toimenpiteen vaikeus-
tasosta.
J
ärjestelmä ei mittaa paikkoja, joiden
koko on selvästi alle tai yli auton koon.

Mittariston näytöt

Pysäköintitilan tunnistimen merkkivalolla on kolme tilaa:
-sammunut:
toimintoa ei ole valittu
-palaa kiinteästi:
toiminto on valit-
tu, mutta mittausolosuhteet eivät
vielä ole valmiit (suuntavaloa ei ole
kytketty, ajonopeus liian korkea) tai mittaus on päättynyt
-vilkkuu: mittaus on käynnissä tai vi-esti ilmestyy näyttöön.
Voit aktivoida toiminnon painamalla kyt-
kintä A. Merkkivalo palaa kiinteästi, kun
toiminto on valittu.

171

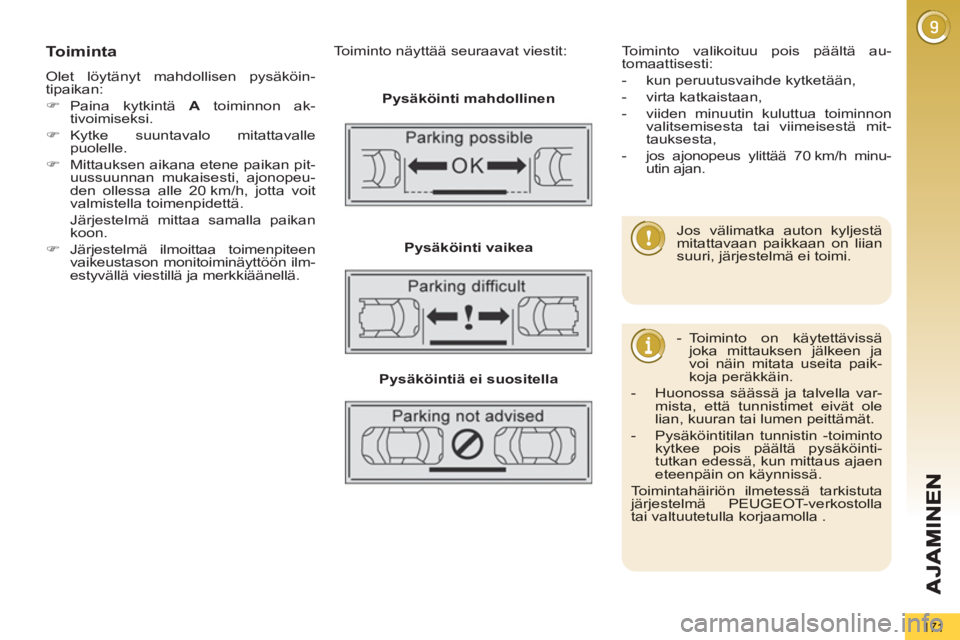

Toiminta
Olet löytänyt mahdollisen pysäköin-
tipaikan:
) Paina kytkintä A
toiminnon ak-
tivoimiseksi.
) Kytke suuntavalo mitattavallepuolelle.
)
Mittauksen aikana etene paikan pit-uussuunnan mukaisesti, ajonopeu-
den ollessa alle 20 km/h, jotta voit
valmistella toimenpidettä.
J
ärjestelmä mittaa samalla paikan
koon.
)Järjestelmä ilmoittaa toimenpiteen
vaikeustason monitoiminäyttöön ilm-estyvällä viestillä ja merkkiäänellä.
Toiminto n
äyttää seuraavat viestit:
Pysäköinti mahdollinen
Pysäköinti vaikea
Pysäköintiä ei suositella
Toiminto valikoituu pois päältä au-
tomaattisesti:
-kun peruutusvaihde kytketään,
-virta katkaistaan,
-viiden minuutin kuluttua toiminnon
valitsemisesta tai viimeisestä mit-
tauksesta,
-jos ajonopeus ylittää 70 km/h minu-utin ajan.
- Toiminto on käytettävissäjoka mittauksen jälkeen javoi näin mitata useita paik-koja peräkkäin.
-Huonossa säässä ja talvella var-mista, että tunnistimet eivät olelian, kuuran tai lumen peittämät.
-Pysäköintitilan tunnistin -toimintokytkee pois päältä pysäköinti-tutkan edessä, kun mittaus ajaeneteenpäin on käynnissä.
Toimintahäiriön ilmetessä tarkistutajärjestelmä PEUGEOT-verkostollatai valtuutetulla korjaamolla .

Jos välimatka auton kyljestämitattavaan paikkaan on liiansuuri, järjestelmä ei toimi.

TARKASTUKSET
172

YHTEITYÖTÄ SUORITUSKYVYN
PARANTAMISEKSI JA
POLTTOAINEKULUTUKSEN
VÄHENTÄMISEKSI

TARKASTUKSET
173

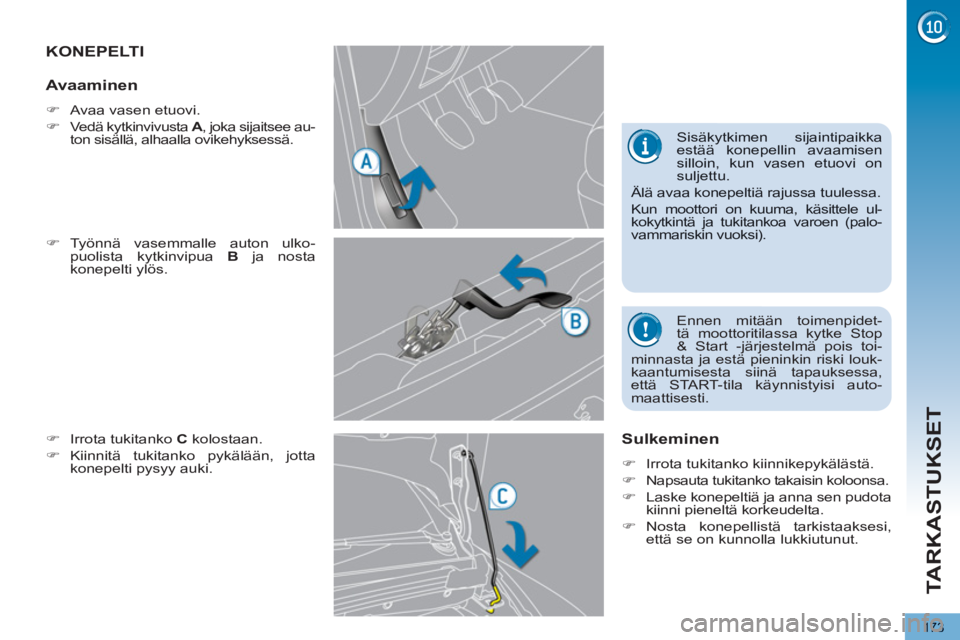

KONEPELTI
)
Työnnä vasemmalle auton ulko-puolista kytkinvipua B
ja nostakonepelti ylös.
)
Irrota tukitanko C
kolostaan.
)
Kiinnitä tukitanko pykälään, jotta
konepelti pysyy auki.

Sulkeminen
)
Irrota tukitanko kiinnikepykälästä.
)Napsauta tukitanko takaisin koloonsa.
)Laske konepeltiä ja anna sen pudotakiinni pieneltä korkeudelta.
)
Nosta konepellistä tarkistaaksesi,että se on kunnolla lukkiutunut.


Avaaminen
)
Avaa vasen etuovi.
)Vedä kytkinvivusta A, joka sijaitsee au-Aton sisällä, alhaalla ovikehyksessä. Sisäkytkimen sijaintipaikkaestää konepellin avaamisensilloin, kun vasen etuovi onsuljettu.
Älä avaa konepeltiä rajussa tuulessa.
Kun moottori on kuuma, käsittele ul-kokytkintä ja tukitankoa varoen (palo-vammariskin vuoksi).





Ennen mitään toimenpidet-
tä moottoritilassa kytke Stop
& Start -järjestelmä pois toi-
minnasta ja estä pieninkin riski louk-
kaantumisesta siinä tapauksessa,
että START-tila käynnistyisi auto-
maattisesti.

TARKASTUKSET
174

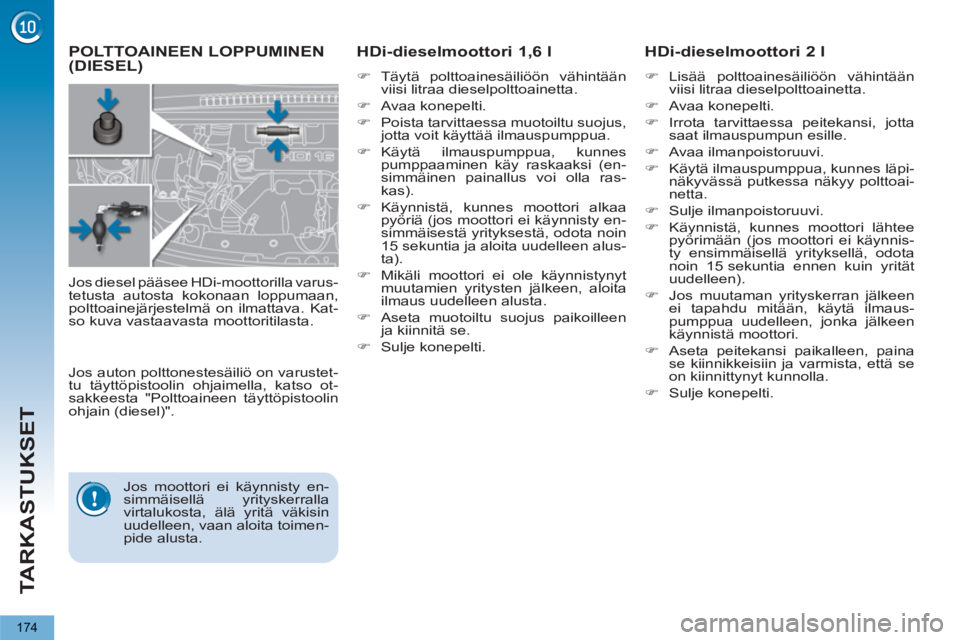

POLTTOAINEEN LOPPUMINEN (DIESEL)

HDi-dieselmoottori 1,6 l


)
Täytä polttoainesäiliöön vähintään
viisi litraa dieselpolttoainetta.

)
Avaa konepelti.

)
Poista tarvittaessa muotoiltu suojus,
jotta voit käyttää ilmauspumppua.

)
Käytä ilmauspumppua, kunnes
pumppaaminen käy raskaaksi (en-
simmäinen painallus voi olla ras-
kas).

)
Käynnistä, kunnes moottori alkaa
pyöriä (jos moottori ei käynnisty en-
simmäisestä yrityksestä, odota noin
15 sekuntia ja aloita uudelleen alus-
ta).

)
Mikäli moottori ei ole käynnistynyt
muutamien yritysten jälkeen, aloita
ilmaus uudelleen alusta.

)
Aseta muotoiltu suojus paikoilleen
ja kiinnitä se.

)
Sulje konepelti.







HDi-dieselmoottori 2 l



)
Lisää polttoainesäiliöön vähintään
viisi litraa dieselpolttoainetta.

)
Avaa konepelti.

)
Irrota tarvittaessa peitekansi, jotta
saat ilmauspumpun esille.

)
Avaa ilmanpoistoruuvi.

)
Käytä ilmauspumppua, kunnes läpi-
näkyvässä putkessa näkyy polttoai-
netta.

)
Sulje ilmanpoistoruuvi.

)
Käynnistä, kunnes moottori lähtee
pyörimään (jos moottori ei käynnis-
ty ensimmäisellä yrityksellä, odota
noin 15 sekuntia ennen kuin yrität
uudelleen).

)
Jos muutaman yrityskerran jälkeen
ei tapahdu mitään, käytä ilmaus-
pumppua uudelleen, jonka jälkeen
käynnistä moottori.

)
Aseta peitekansi paikalleen, paina
se kiinnikkeisiin ja varmista, että se
on kiinnittynyt kunnolla.

)
Sulje konepelti.

Jos diesel pääsee HDi-moottorilla varus-
tetusta autosta kokonaan loppumaan,
polttoainejärjestelmä on ilmattava. Kat-
so kuva vastaavasta moottoritilasta.


Jos moottori ei käynnisty en-
simmäisellä yrityskerralla
virtalukosta, älä yritä väkisin
uudelleen, vaan aloita toimen-
pide alusta.

Jos auton polttonestesäiliö on varustet-
tu täyttöpistoolin ohjaimella, katso ot-
sakkeesta "Polttoaineen täyttöpistoolin
ohjain (diesel)".
