2013 PEUGEOT 5008 Omistajan Käsikirja (in Finnish)

HYÖDYLLISIÄ TIETOJA
207

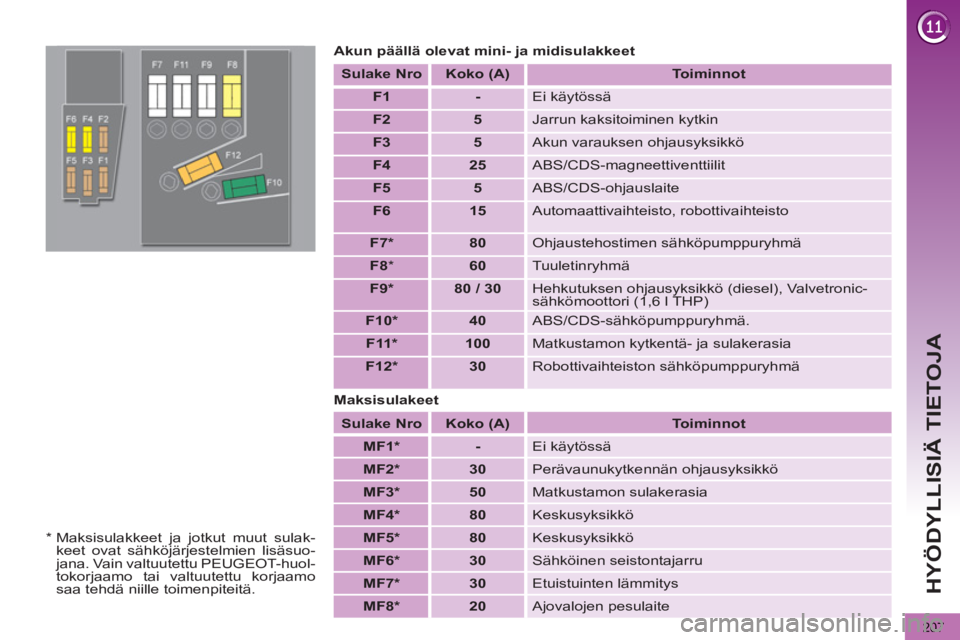

Akun päällä olevat mini- ja midisulakkeet


Sulake


Nro



Koko


(A)



Toiminnot




F1



-

Ei käytössä


F2



5

Jarrun kaksitoiminen kytkin


F3



5

Akun varauksen ohjausyksikkö


F4



25

ABS/CDS-magneettiventtiilit


F5



5

ABS/CDS-ohjauslaite


F6



15

Automaattivaihteisto, robottivaihteisto


F7 *



80

Ohjaustehostimen sähköpumppuryhmä


F8

*


60

Tuuletinryhmä


F9 *



80 / 30

Hehkutuksen ohjausyksikkö (diesel), Valvetronic-
sähkömoottori (1,6 l THP)


F10 *



40

ABS/CDS-sähköpumppuryhmä.


F11 *



100

Matkustamon kytkentä- ja sulakerasia


F12 *



30

Robottivaihteiston sähköpumppuryhmä


Sulake


Nro



Koko
(A)


Toiminnot




MF1 *



-

Ei käytössä


MF2 *



30

Perävaunukytkennän ohjausyksikkö


MF3 *



50

Matkustamon sulakerasia


MF4 *



80

Keskusyksikkö


MF5 *



80

Keskusyksikkö


MF6 *



30

Sähköinen seistontajarru


MF7 *



30

Etuistuinten lämmitys


MF8 *



20

Ajovalojen pesulaite
Maksisulakeet

*
Maksisulakkeet ja jotkut muut sulak-
keet ovat sähköjärjestelmien lisäsuo-
jana. Vain valtuutettu PEUGEOT-huol-
tokorjaamo tai valtuutettu korjaamo
saa tehdä niille toimenpiteitä.

HYÖDYLLISIÄ TIETOJA
208

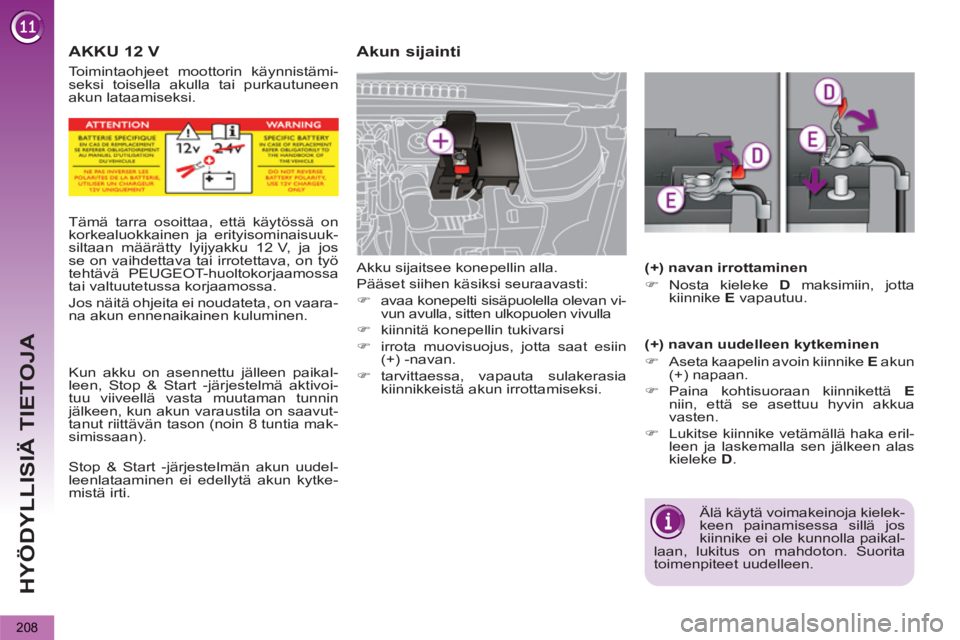

AKKU 12 V




Akun sijainti

Akku sijaitsee konepellin alla.
Pääset siihen käsiksi seuraavasti:


)
avaa konepelti sisäpuolella olevan vi-
vun avulla, sitten ulkopuolen vivulla

)
kiinnitä konepellin tukivarsi

)
irrota muovisuojus, jotta saat esiin
(+) -navan.

)
tarvittaessa, vapauta sulakerasia
kiinnikkeistä akun irrottamiseksi.


(+) navan irrottaminen


)
Nosta kieleke D
maksimiin, jotta
kiinnike E
vapautuu.


(+) navan uudelleen kytkeminen


)
Aseta kaapelin avoin kiinnike E
akun
(+) napaan.

)
Paina kohtisuoraan kiinnikettä E

niin, että se asettuu hyvin akkua
vasten.

)
Lukitse kiinnike vetämällä haka eril-
leen ja laskemalla sen jälkeen alas
kieleke D
.
Älä käytä voimakeinoja kielek-
keen painamisessa sillä jos
kiinnike ei ole kunnolla paikal-
laan, lukitus on mahdoton. Suorita
toimenpiteet uudelleen.





Tämä tarra osoittaa, että käytössä on
korkealuokkainen ja erityisominaisuuk-
siltaan määrätty lyijyakku 12 V, ja jos
se on vaihdettava tai irrotettava, on työ
tehtävä PEUGEOT-huoltokorjaamossa
tai valtuutetussa korjaamossa.
Jos n
äitä ohjeita ei noudateta, on vaara-na akun ennenaikainen kuluminen.

Kun akku on asennettu jälleen paikal-
leen, Stop & Start -järjestelmä aktivoi-
tuu viiveellä vasta muutaman tunnin
jälkeen, kun akun varaustila on saavut-
tanut riittävän tason (noin 8 tuntia mak-
simissaan).

Stop & Start -järjestelmän akun uudel-
leenlataaminen ei edellytä akun kytke-
mistä irti.
Toimintaohjeet moottorin käynnistämi-
seksi toisella akulla tai purkautuneen
akun lataamiseksi.

HYÖDYLLISIÄ TIETOJA
209

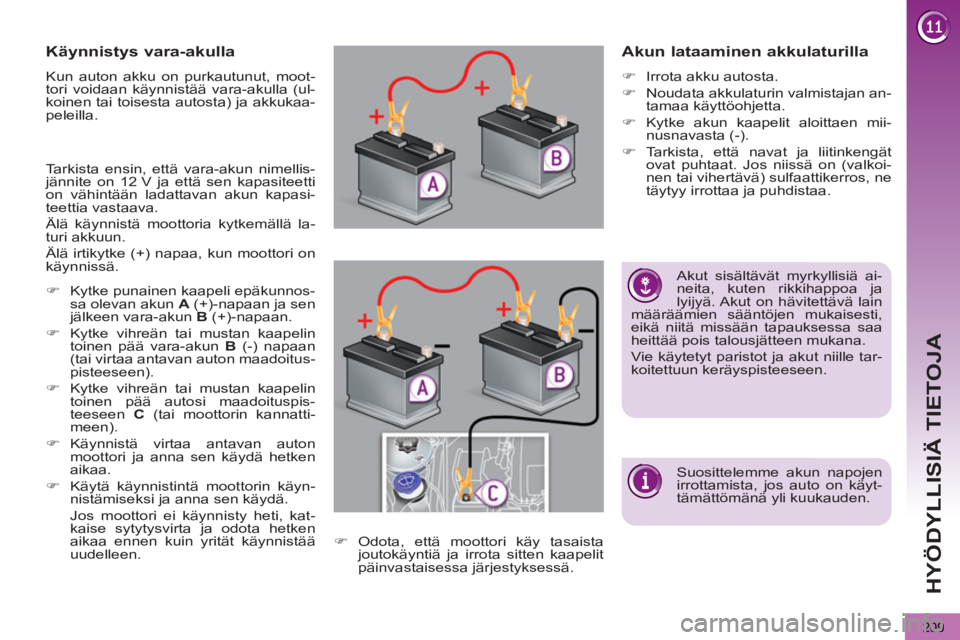

Käynnistys vara-akulla

Kun auton akku on purkautunut, moot-
tori voidaan käynnistää vara-akulla (ul-
koinen tai toisesta autosta) ja akkukaa-
peleilla.

Tarkista ensin, että vara-akun nimellis-
jännite on 12 V ja että sen kapasiteetti
on vähintään ladattavan akun kapasi-
teettia vastaava.
Älä käynnistä moottoria kytkemällä la-
turi akkuun.
Älä irtikytke (+) napaa, kun moottori on
käynnissä.


)
Kytke punainen kaapeli epäkunnos-
sa olevan akun A
(+)-napaan ja sen
jälkeen vara-akun B
(+)-napaan.

)
Kytke vihreän tai mustan kaapelin
toinen pää vara-akun B
(-) napaan
(tai virtaa antavan auton maadoitus-
pisteeseen).

)
Kytke vihreän tai mustan kaapelin
toinen pää autosi maadoituspis-
teeseen C
(tai moottorin kannatti-
meen).

)
Käynnistä virtaa antavan auton
moottori ja anna sen käydä hetken
aikaa.

)
Käytä käynnistintä moottorin käyn-
nistämiseksi ja anna sen käydä.
Jos moottori ei käynnisty heti, kat-
kaise sytytysvirta ja odota hetken
aikaa ennen kuin yrität käynnistää
uudelleen.
)
Odota, että moottori käy tasaista
joutokäyntiä ja irrota sitten kaapelit
päinvastaisessa järjestyksessä.











Akun lataaminen akkulaturilla



)
Irrota akku autosta.

)
Noudata akkulaturin valmistajan an-
tamaa käyttöohjetta.

)
Kytke akun kaapelit aloittaen mii-
nusnavasta (-).

)
Tarkista, että navat ja liitinkengät
ovat puhtaat. Jos niissä on (valkoi-
nen tai vihertävä) sulfaattikerros, ne
täytyy irrottaa ja puhdistaa.











Akut sisältävät myrkyllisiä ai-
neita, kuten rikkihappoa ja
lyijyä. Akut on hävitettävä lain
määräämien sääntöjen mukaisesti,
eikä niitä missään tapauksessa saa
heittää pois talousjätteen mukana.
Vie käytetyt paristot ja akut niille tar-
koitettuun keräyspisteeseen.

Suosittelemme akun napojen
irrottamista, jos auto on käyt-
tämättömänä yli kuukauden.

HYÖDYLLISIÄ TIETOJA
210

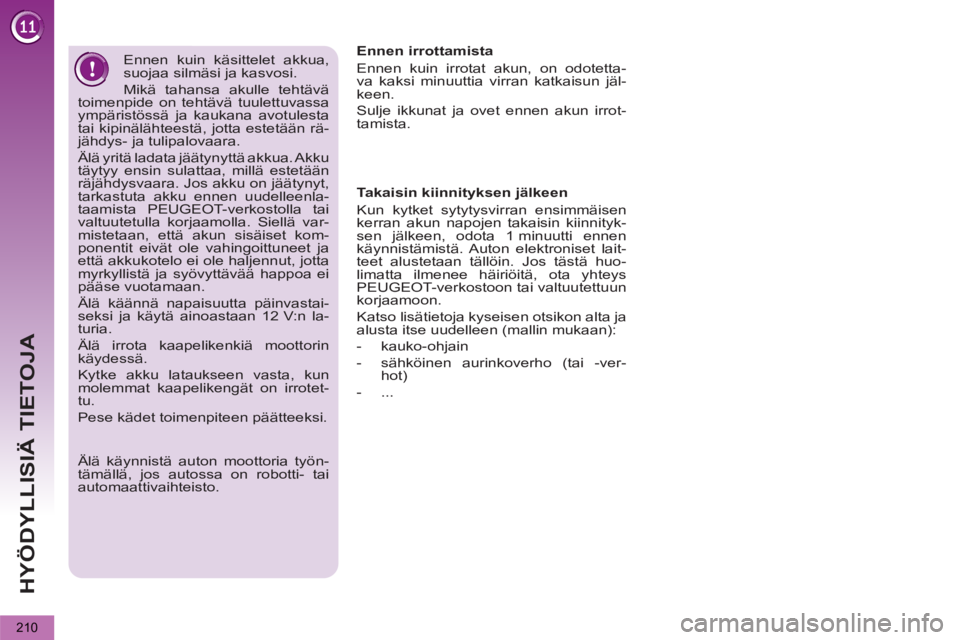

Ennen kuin käsittelet akkua,
suojaa silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä
toimenpide on tehtävä tuulettuvassa
ympäristössä ja kaukana avotulesta
tai kipinälähteestä, jotta estetään rä-
jähdys- ja tulipalovaara.
Älä yritä ladata jäätynyttä akkua. Akku
täytyy ensin sulattaa, millä estetään
räjähdysvaara. Jos akku on jäätynyt,
tarkastuta akku ennen uudelleenla-
taamista PEUGEOT-verkostolla tai
valtuutetulla korjaamolla. Siellä var-
mistetaan, että akun sisäiset kom-
ponentit eivät ole vahingoittuneet ja
että akkukotelo ei ole haljennut, jotta
myrkyllistä ja syövyttävää happoa ei
pääse vuotamaan.
Älä käännä napaisuutta päinvastai-
seksi ja käytä ainoastaan 12 V:n la-
turia.
Älä irrota kaapelikenkiä moottorin
käydessä.
Kytke akku lataukseen vasta, kun
molemmat kaapelikengät on irrotet-
tu.
Pese kädet toimenpiteen päätteeksi.








Älä käynnistä auton moottoria työn-
tämällä, jos autossa on robotti- tai
automaattivaihteisto.





Ennen irrottamista
Ennen kuin irrotat akun, on odotetta-
va kaksi minuuttia virran katkaisun jäl-
keen.
Sulje ikkunat ja ovet ennen akun irrot-
tamista.

Takaisin kiinnityksen jälkeen
Kun kytket sytytysvirran ensimmäisen
kerran akun napojen takaisin kiinnityk-
sen jälkeen, odota 1 minuutti ennen
käynnistämistä. Auton elektroniset lait-
teet alustetaan tällöin. Jos tästä huo-
limatta ilmenee häiriöitä, ota yhteys
PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.
Katso lisätietoja kyseisen otsikon alta ja
alusta itse uudelleen (mallin mukaan):


- kauko-ohjain

- sähköinen aurinkoverho (tai -ver-
hot)

- ...

HYÖDYLLISIÄ TIETOJA
211
Noudata ohjeita moottorin käynnistysajasta, jotta akku latautuu oikein.
Älä lataa akkua käynnistämällä moot-toria jatkuvasti uudelleen.
Jos akku tyhjenee, moottoria ei voi käynnistää (katso kappale "Akku").
Jos autopuhelimesta puhutaan puhelua juuri, kun laitteisto si-irtyy virransäästötilaan:
-puhelu jatkuu 5 minuutin ajan WIP Nav- tai WIP Sound -järjestelmän hands free -sarjan avulla
-puhelu voidaan kuitenkin puhua lop-puun WIP Com 3D -järjestelmällä.



Normaalitilaan siirtyminen

Toiminnot otetaan automaattisesti
takaisin käyttöön, kun autoa käytetään seuraavan kerran.

To iminnot saadaan välittömästi takaisin käyttöön, kun moottori käynnistetään ja annetaan käydä joutokäynnillä viisi
minuuttia.

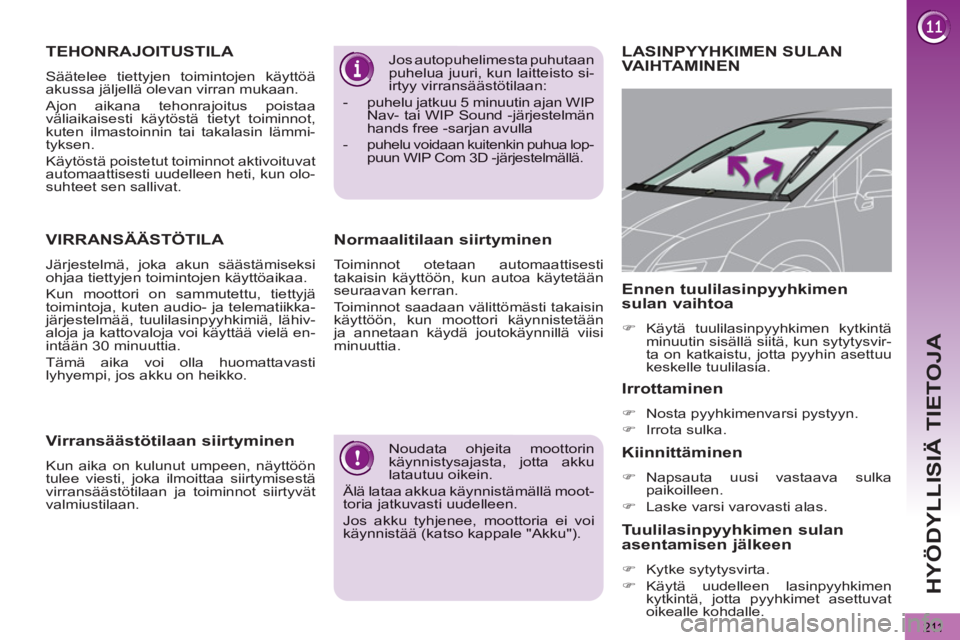

LASINPYYHKIMEN SULAN
VAIHTAMINEN

Irrottaminen
)
Nosta pyyhkimenvarsi pystyyn.
)
Irrota sulka.



Kiinnittäminen
)
Napsauta uusi vastaava sulkapaikoilleen.
)
Laske varsi varovasti alas.


Ennen tuulilasinpyyhkimen
sulan vaihtoa
) Käytä tuulilasinpyyhkimen kytkintäminuutin sisällä siitä, kun sytytysvir-
ta on katkaistu, jotta pyyhin asettuukeskelle tuulilasia.

Tuulilasinpyyhkimen sulan
asentamisen jälkeen
) Kytke sytytysvirta.
)
Käytä uudelleen lasinpyyhkimenkytkintä, jotta pyyhkimet asettuvatoikealle kohdalle.









TEHONRAJOITUSTILA

Säätelee tiettyjen toimintojen käyttöä
akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa
väliaikaisesti käytöstä tietyt toiminnot,
kuten ilmastoinnin tai takalasin lämmi-
tyksen.
Käytöstä poistetut toiminnot aktivoituvat
automaattisesti uudelleen heti, kun olo-
suhteet sen sallivat.







VIRRANSÄÄSTÖTILA
Järjestelmä, joka akun säästämiseksi
ohjaa tiettyjen toimintojen käyttöaikaa.
Kun moottori on sammutettu, tiettyjätoimintoja, kuten audio- ja telematiikka-järjestelmää, tuulilasinpyyhkimiä, lähiv-
aloja ja kattovaloja voi käyttää vielä en-
intään 30 minuuttia.
T
ämä aika voi olla huomattavastilyhyempi, jos akku on heikko.

Virransäästötilaan siirtyminen
Kun aika on kulunut umpeen, näyttöön
tulee viesti, joka ilmoittaa siirtymisestävirransäästötilaan ja toiminnot siirtyvät
valmiustilaan.

HYÖDYLLISIÄ TIETOJA
212

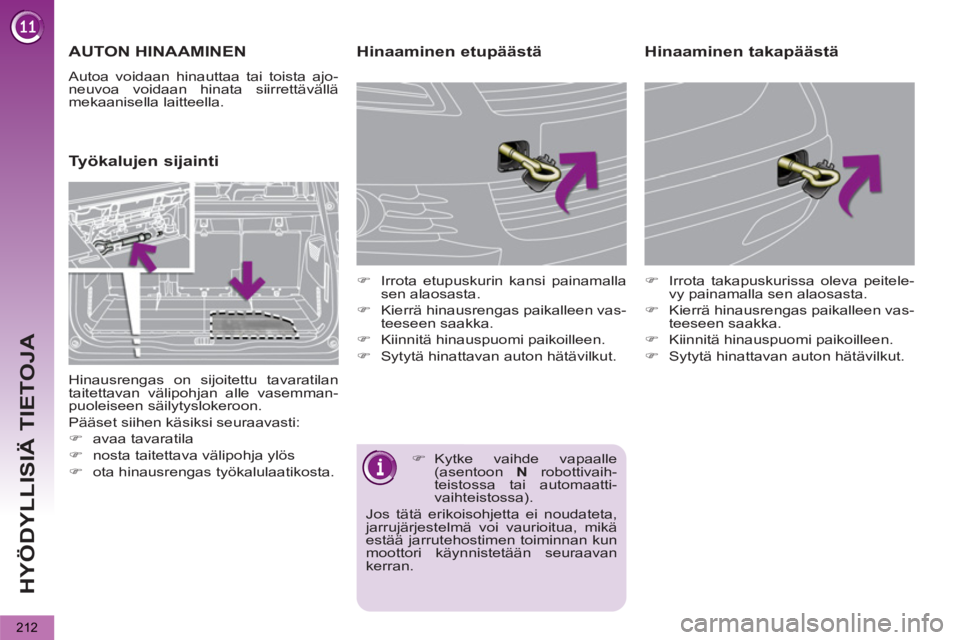

AUTON HINAAMINEN

Autoa voidaan hinauttaa tai toista ajo-
neuvoa voidaan hinata siirrettävällä
mekaanisella laitteella.





Työkalujen sijainti
Hinaaminen etupäästä



)
Irrota etupuskurin kansi painamalla
sen alaosasta.

)
Kierrä hinausrengas paikalleen vas-
teeseen saakka.

)
Kiinnitä hinauspuomi paikoilleen.

)
Sytytä hinattavan auton hätävilkut.

)
Irrota takapuskurissa oleva peitele-
vy painamalla sen alaosasta.

)
Kierrä hinausrengas paikalleen vas-
teeseen saakka.

)
Kiinnitä hinauspuomi paikoilleen.

)
Sytytä hinattavan auton hätävilkut.



Hinaaminen takapäästä

Hinausrengas on sijoitettu tavaratilan
taitettavan välipohjan alle vasemman-
puoleiseen säilytyslokeroon.
Pääset siihen käsiksi seuraavasti:


)
avaa tavaratila

)
nosta taitettava välipohja ylös

)
ota hinausrengas työkalulaatikosta.

)
Kytke vaihde vapaalle
(asentoon N
robottivaih-
teistossa tai automaatti-
vaihteistossa).
Jos tätä erikoisohjetta ei noudateta,
jarrujärjestelmä voi vaurioitua, mikä
estää jarrutehostimen toiminnan kun
moottori käynnistetään seuraavan
kerran.

HYÖDYLLISIÄ TIETOJA
213

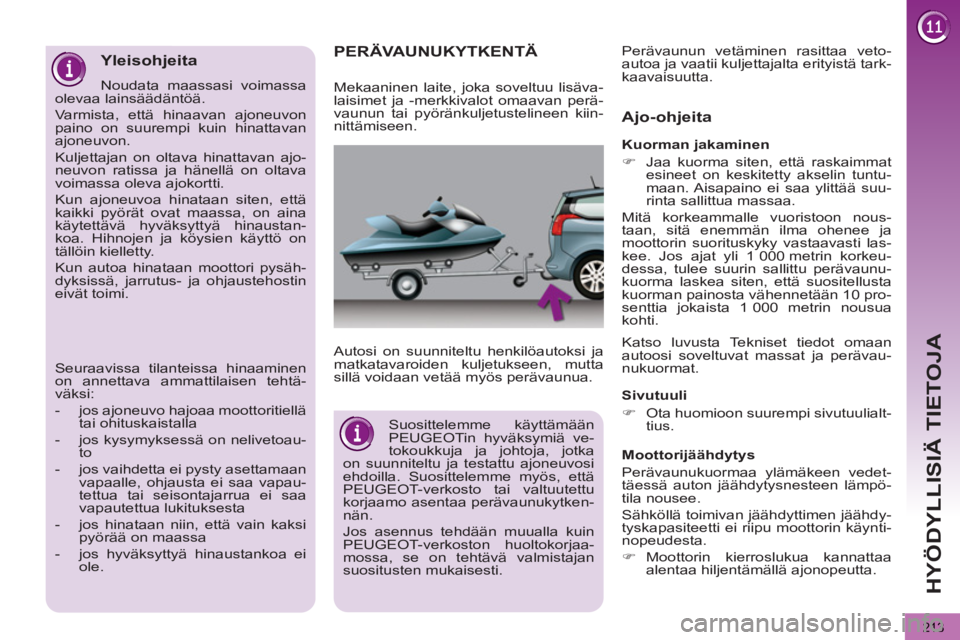

PERÄVAUNUKYTKENTÄ


Autosi on suunniteltu henkilöautoksi ja
matkatavaroiden kuljetukseen, mutta
sillä voidaan vetää myös perävaunua.


Ajo-ohjeita


Sivutuuli


)
Ota huomioon suurempi sivutuulialt-
tius.


Moottorijäähdytys
Perävaunukuormaa ylämäkeen vedet-
täessä auton jäähdytysnesteen lämpö-
tila nousee.
Sähköllä toimivan jäähdyttimen jäähdy-
tyskapasiteetti ei riipu moottorin käynti-
nopeudesta.


)
Moottorin kierroslukua kannattaa
alentaa hiljentämällä ajonopeutta.
Mekaaninen laite, joka soveltuu lisäva-
laisimet ja -merkkivalot omaavan perä-
vaunun tai pyöränkuljetustelineen kiin-
nittämiseen.

Kuorman jakaminen


)
Jaa kuorma siten, että raskaimmat
esineet on keskitetty akselin tuntu-
maan. Aisapaino ei saa ylittää suu-
rinta sallittua massaa.
Mitä korkeammalle vuoristoon nous-
taan, sitä enemmän ilma ohenee ja
moottorin suorituskyky vastaavasti las-
kee. Jos ajat yli 1 000 metrin korkeu-
dessa, tulee suurin sallittu perävaunu-
kuorma laskea siten, että suositellusta
kuorman painosta vähennetään 10 pro-
senttia jokaista 1 000 metrin nousua
kohti.
Perävaunun vetäminen rasittaa veto-
autoa ja vaatii kuljettajalta erityistä tark-
kaavaisuutta.


Suosittelemme käyttämään
PEUGEOTin hyväksymiä ve-
tokoukkuja ja johtoja, jotka
on suunniteltu ja testattu ajoneuvosi
ehdoilla. Suosittelemme myös, että
PEUGEOT-verkosto tai valtuutettu
korjaamo asentaa perävaunukytken-
nän.
Jos asennus tehdään muualla kuin
PEUGEOT-verkoston huoltokorjaa-
mossa, se on tehtävä valmistajan
suositusten mukaisesti.


Yleisohjeita

Noudata maassasi voimassa
olevaa lainsäädäntöä.
Varmista, että hinaavan ajoneuvon
paino on suurempi kuin hinattavan
ajoneuvon.
Kuljettajan on oltava hinattavan ajo-
neuvon ratissa ja hänellä on oltava
voimassa oleva ajokortti.
Kun ajoneuvoa hinataan siten, että
kaikki pyörät ovat maassa, on aina
käytettävä hyväksyttyä hinaustan-
koa. Hihnojen ja köysien käyttö on
tällöin kielletty.
Kun autoa hinataan moottori pysäh-
dyksissä, jarrutus- ja ohjaustehostin
eivät toimi.
Seuraavissa tilanteissa hinaaminen
on annettava ammattilaisen tehtä-
väksi:


- jos ajoneuvo hajoaa moottoritiellä
tai ohituskaistalla

- jos kysymyksessä on nelivetoau-
to

- jos vaihdetta ei pysty asettamaan
vapaalle, ohjausta ei saa vapau-
tettua tai seisontajarrua ei saa
vapautettua lukituksesta

- jos hinataan niin, että vain kaksi
pyörää on maassa

- jos hyväksyttyä hinaustankoa ei
ole.

Katso luvusta Tekniset tiedot omaan
autoosi soveltuvat massat ja perävau-
nukuormat.

HYÖDYLLISIÄ TIETOJA
214
Ylämäkeen ajettaessa suurimman salli-
tun perävaunukuorman enimmäismää-
rä tulee laskea suhteessa noustavan
rinteen jyrkkyyteen ja ulkolämpötilaan.
Kun käytät autoasi vetoautona, kiinnitä
aina erityistä huomiota jäähdytysnes-
teen lämpötilaan.

Jarrut
Jarrutusmatka kasvaa hinattaessa.
Jarrujen kuumenemisen rajoittamiseksi,
varsinkin vuoristonomaisissa alamäis-
sä, suositellaan moottorijarrutuksen
käyttämistä.

Renkaat


)
Tarkista vetoauton ja perävaunun
rengaspaineet ja noudata suosituk-
sia.


Ajovalot


)
Tarkista perävaunun merkinantolait-
teet.


Peruutustutka kytkeytyy auto-
maattisesti pois toiminnasta,
kun käytetään alkuperäistä
PEUGEOT-vetokoukkua.


)
Mikäli ylikuumenemista osoit-
tava varoitusvalo ja STOP
-
varoitusvalo syttyvät, pysäy-
tä auto ja sammuta moottori
niin pian kuin mahdollista.

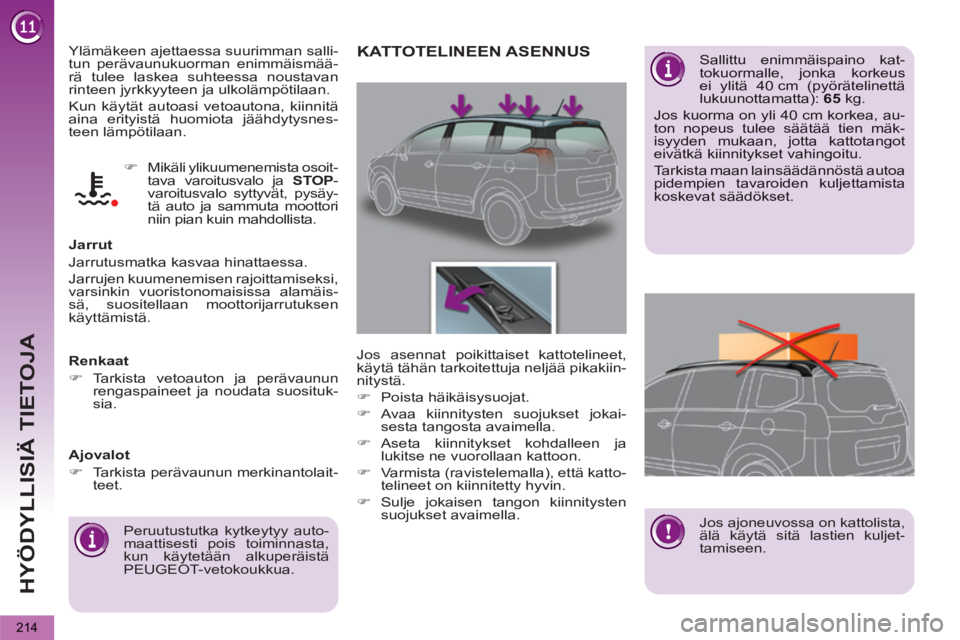

KATTOTELINEEN ASENNUS
Sallittu enimmäispaino kat-tokuormalle, jonka korkeusei ylitä 40 cm (pyörätelinettälukuunottamatta): 65kg.

Jos kuorma on yli 40 cm korkea, au-ton nopeus tulee säätää tien mäk-isyyden mukaan, jotta kattotangoteivätkä kiinnitykset vahingoitu.

Tarkista maan lainsäädännöstä autoapidempien tavaroiden kuljettamistakoskevat säädökset.

Jos asennat
poikittaiset kattotelineet, käytä tähän tarkoitettuja neljää pikakiin-
nitystä.
)Poista häikäisysuojat.
)Avaa kiinnitysten suojukset jokai-sesta tangosta avaimella.
)Aseta kiinnitykset kohdalleen ja lukitse ne vuorollaan kattoon.
)Varmista (ravistelemalla), että katto-
telineet on kiinnitetty hyvin.
)Sulje jokaisen tangon kiinnitysten suojukset avaimella.

Jos ajoneuvossa on kattolista,
älä käytä sitä lastien kuljet-
tamiseen.
