HYÖDYLLISIÄ TIETOJA
183

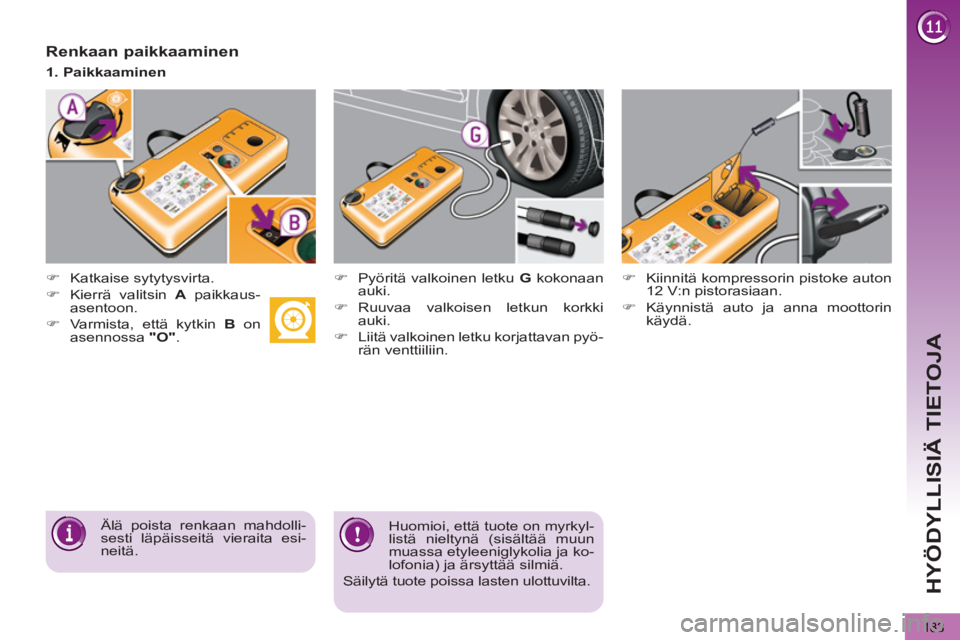

Renkaan paikkaaminen




)
Katkaise sytytysvirta.



)
Pyöritä valkoinen letku G
kokonaan
auki.

)
Ruuvaa valkoisen letkun korkki
auki.

)
Liitä valkoinen letku korjattavan pyö-
rän venttiiliin.



)
Kiinnitä kompressorin pistoke auton
12 V:n pistorasiaan.

)
Käynnistä auto ja anna moottorin
käydä.


Älä poista renkaan mahdolli-
sesti läpäisseitä vieraita esi-
neitä.
1. Paikkaaminen

Huomioi, että tuote on myrkyl-
listä nieltynä (sisältää muun
muassa etyleeniglykolia ja ko-
lofonia) ja ärsyttää silmiä.
Säilytä tuote poissa lasten ulottuvilta.


)
Kierrä valitsin A
paikkaus-
asentoon.

)
Varmista, että kytkin B
on
asennossa "O"
.

HYÖDYLLISIÄ TIETOJA
184



)

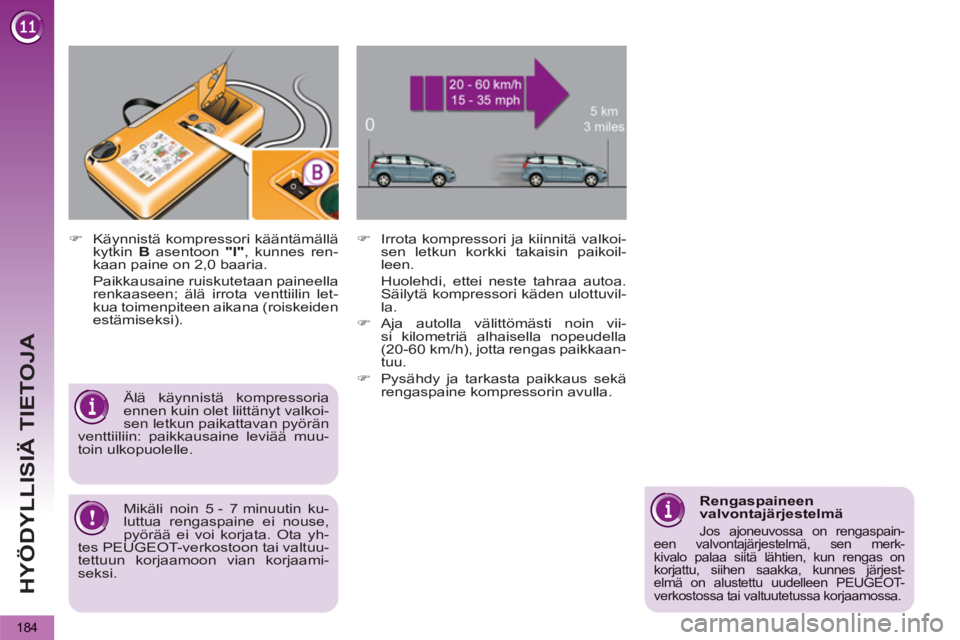

Käynnistä kompressori kääntämällä
kytkin B
asentoon "I"
, kunnes ren-
kaan paine on 2,0 baaria.
Paikkausaine ruiskutetaan paineella
renkaaseen; älä irrota venttiilin let-
kua toimenpiteen aikana (roiskeiden
estämiseksi).



)
Irrota kompressori ja kiinnitä valkoi-
sen letkun korkki takaisin paikoil-
leen.
Huolehdi, ettei neste tahraa autoa.
Säilytä kompressori käden ulottuvil-
la.

)
Aja autolla välittömästi noin vii-
si kilometriä alhaisella nopeudella
(20-60 km/h), jotta rengas paikkaan-
tuu.

)
Pysähdy ja tarkasta paikkaus sekä
rengaspaine kompressorin avulla.


Älä käynnistä kompressoria
ennen kuin olet liittänyt valkoi-
sen letkun paikattavan pyörän
venttiiliin: paikkausaine leviää muu-
toin ulkopuolelle.


Rengaspaineen valvontajärjestelmä

Jos ajoneuvossa on rengaspain-een valvontajärjestelmä, sen merk-kivalo palaa siitä lähtien, kun rengas onkorjattu, siihen saakka, kunnes järjest-elmä on alustettu uudelleen PEUGEOT-verkostossa tai valtuutetussa korjaamossa.


Mikäli noin 5 - 7 minuutin ku-
luttua rengaspaine ei nouse,
pyörää ei voi korjata. Ota yh-
tes PEUGEOT-verkostoon tai valtuu-
tettuun korjaamoon vian korjaami-
seksi.

HYÖDYLLISIÄ TIETOJA
185



)
Kiinnitä kompressorin pistoke uu-
delleen auton 12 V:n pistorasiaan.

)
Käynnistä auto uudelleen ja anna
moottorin käydä.



)
Kierrä valitsin A
ilmantäyttö-
asentoon.

)
Pyöritä musta letku H
koko-
naan auki.

)
Liitä musta letku suoraan korjatun
pyörän venttiiliin.


Käy niin pian kuin mahdol-
lista tarkistuttamassa tilanne
PEUGEOT-verkostolla tai val-
tuutetulla korjaamolla.
Kerro ehdottomasti, että olet käyttä-
nyt kompressoria. Vianmäärityksen
jälkeen teknikko kertoo voiko ren-
kaan korjata vai pitääkö se vaihtaa.

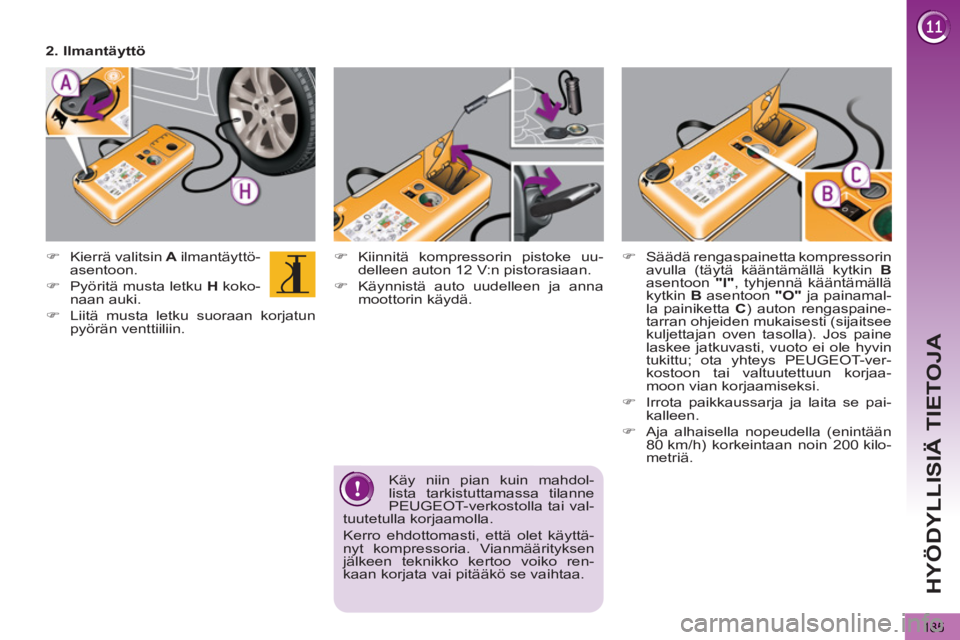

2. Ilmantäyttö



)
Säädä rengaspainetta kompressorin
avulla (täytä kääntämällä kytkin B

asentoon "I"
, tyhjennä kääntämällä
kytkin B
asentoon "O"
ja painamal-
la painiketta C
) auton rengaspaine-
tarran ohjeiden mukaisesti (sijaitsee
kuljettajan oven tasolla). Jos paine
laskee jatkuvasti, vuoto ei ole hyvin
tukittu; ota yhteys PEUGEOT-ver-
kostoon tai valtuutettuun korjaa-
moon vian korjaamiseksi.


)
Irrota paikkaussarja ja laita se pai-
kalleen.

)
Aja alhaisella nopeudella (enintään
80 km/h) korkeintaan noin 200 kilo-
metriä.

HYÖDYLLISIÄ TIETOJA
186

Varo nestevuotoja.
Täyttöpulloon on merkitty nes-
teen viimeinen käyttöpäivä-
määrä.
Nestepatruuna on tarkoitettu kerral-
la käytettäväksi. Sitä ei saa säilyttää
avattuna, korvaa käytetty patruuna
uudella.
Älä heitä patruunaa pois käytön jäl-
keen, vaan vie se PEUGEOT-ver-
kostolle tai muuhun hyväksyttyyn ke-
räyspisteeseen.
Muista hankkia uusi patruuna
PEUGEOT-verkostolta tai valtuute-
tusta korjaamosta.

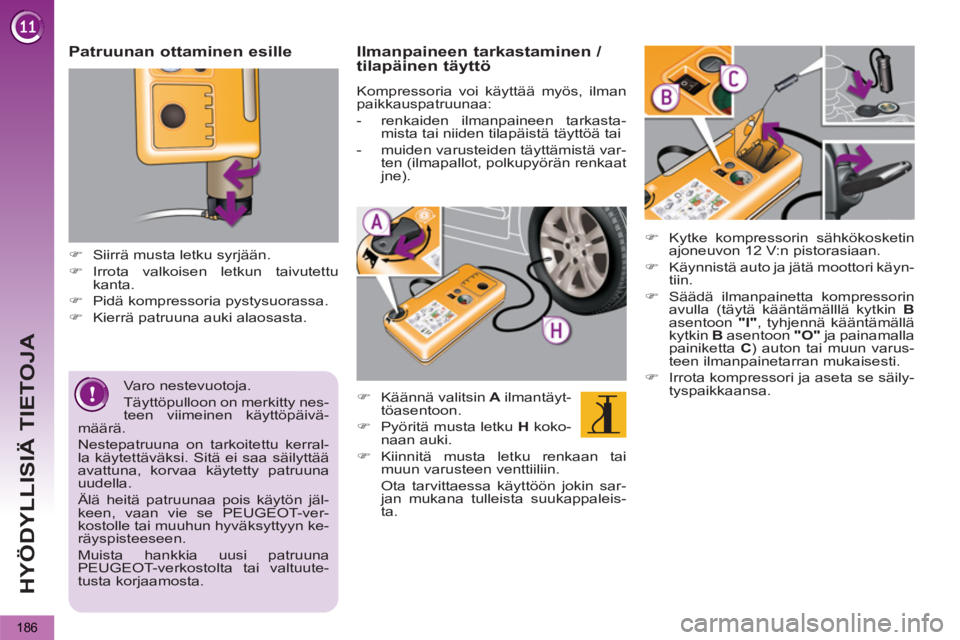

Patruunan ottaminen esille




)
Siirrä musta letku syrjään.

)
Irrota valkoisen letkun taivutettu
kanta.

)
Pidä kompressoria pystysuorassa.

)
Kierrä patruuna auki alaosasta.



Ilmanpaineen tarkastaminen /
tilapäinen täyttö

Kompressoria voi käyttää myös, ilman
paikkauspatruunaa:


- renkaiden ilmanpaineen tarkasta-
mista tai niiden tilapäistä täyttöä tai

- muiden varusteiden täyttämistä var-
ten (ilmapallot, polkupyörän renkaat
jne).




)
Käännä valitsin A
ilmantäyt-
töasentoon.

)
Pyöritä musta letku H
koko-
naan auki.

)
Kiinnitä musta letku renkaan tai
muun varusteen venttiiliin.
Ota tarvittaessa käyttöön jokin sar-
jan mukana tulleista suukappaleis-
ta.



)
Kytke kompressorin sähkökosketin
ajoneuvon 12 V:n pistorasiaan.

)
Käynnistä auto ja jätä moottori käyn-
tiin.

)
Säädä ilmanpainetta kompressorin
avulla (täytä kääntämälllä kytkin B

asentoon "I"
, tyhjennä kääntämällä
kytkin B
asentoon "O"
ja painamalla
painiketta C
) auton tai muun varus-
teen ilmanpainetarran mukaisesti.

)
Irrota kompressori ja aseta se säily-
tyspaikkaansa.

HYÖDYLLISIÄ TIETOJA
187

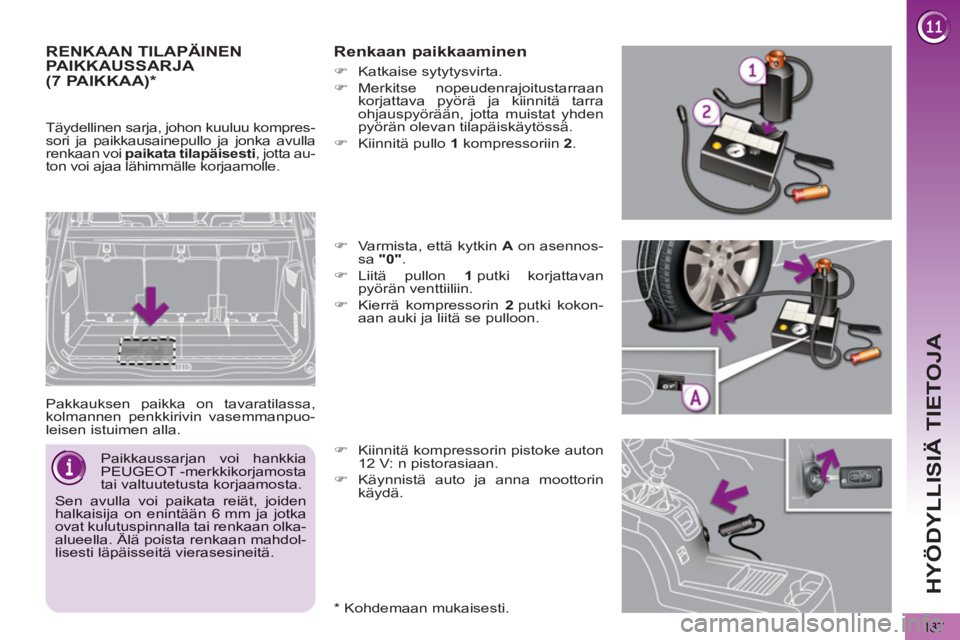

RENKAAN TILAPÄINEN
PAIKKAUSSARJA
Pakkauksen paikka on tavaratilassa,
kolmannen penkkirivin vasemmanpuo-
leisen istuimen alla.

Renkaan paikkaaminen

*

Kohdemaan mukaisesti.
)Kiinnitä kompressorin pistoke auton
12 V: n pistorasiaan.
)Käynnistä auto ja anna moottorin käydä.


Paikkaussarjan voi hankkiaPEUGEOT -merkkikorjamostatai valtuutetusta korjaamosta.
Sen avulla voi paikata reiät, joidenhalkaisija on enintään 6 mm ja jotkaovat kulutuspinnalla tai renkaan olka-alueella. Älä poista renkaan mahdol-p
lisesti läpäisseitä vierasesineitä.



(7 PAIKKAA) *
Täydellinen sarja, johon kuuluu kompres-sori ja paikkausainepullo ja jonka avullarenkaan voi paikata tilapäisesti, jotta au-
ton voi ajaa lähimmälle korjaamolle.



)
Varmista, että kytkin A
on asennos-
sa "0"
.
)Liitä pullon 1
putki korjattavan
pyörän venttiiliin.
)Kierrä kompressorin 2putki kokon-
aan auki ja liitä se pulloon.

)Katkaise sytytysvirta.
)Merkitse nopeudenrajoitustarraan korjattava pyörä ja kiinnitä tarra
ohjauspyörään, jotta muistat yhden
pyörän olevan tilapäiskäytössä.
)Kiinnitä pullo 1 kompressoriin 2.

HYÖDYLLISIÄ TIETOJA
188

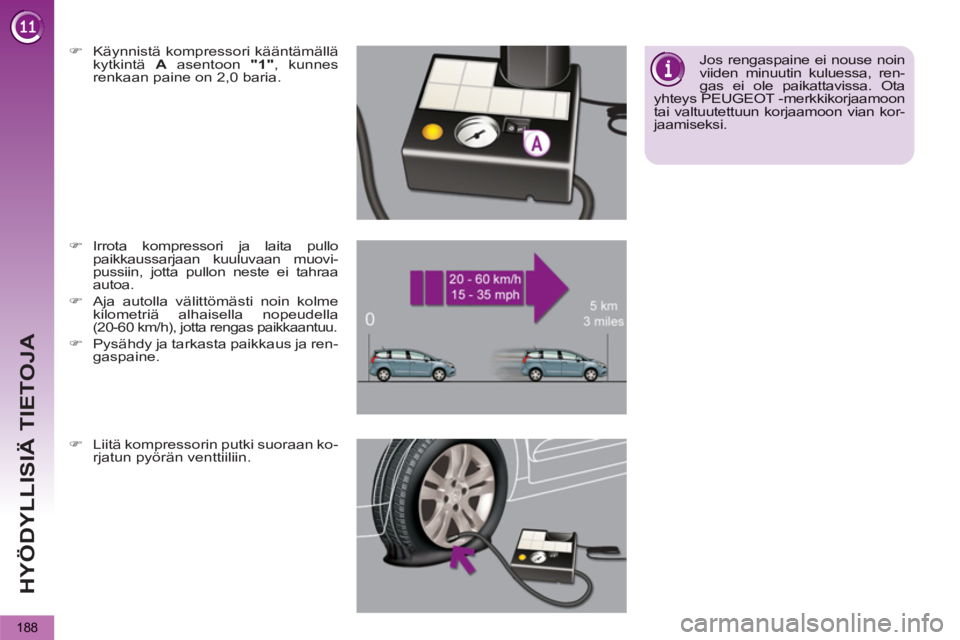

) Käynnistä kompressori kääntämälläkytkintä A
asentoon "1"
, kunnes
renkaan paine on 2,0 baria.

)Irrota kompressori ja laita pullo
paikkaussarjaan kuuluvaan muovi-
pussiin, jotta pullon neste ei tahraaautoa.
) Aja autolla välittömästi noin kolmekilometriä alhaisella nopeudella(20-60 km/h), jotta rengas paikkaantuu.
)
Pysähdy ja tarkasta paikkaus ja ren-gaspaine.
Jos rengaspaine ei nouse noinviiden minuutin kuluessa, ren-gas ei ole paikattavissa. Otayhteys PEUGEOT -merkkikorjaamoontai valtuutettuun korjaamoon vian kor-jaamiseksi.
)
Liitä kompressorin putki suoraan ko-
rjatun pyörän venttiiliin.

HYÖDYLLISIÄ TIETOJA
189

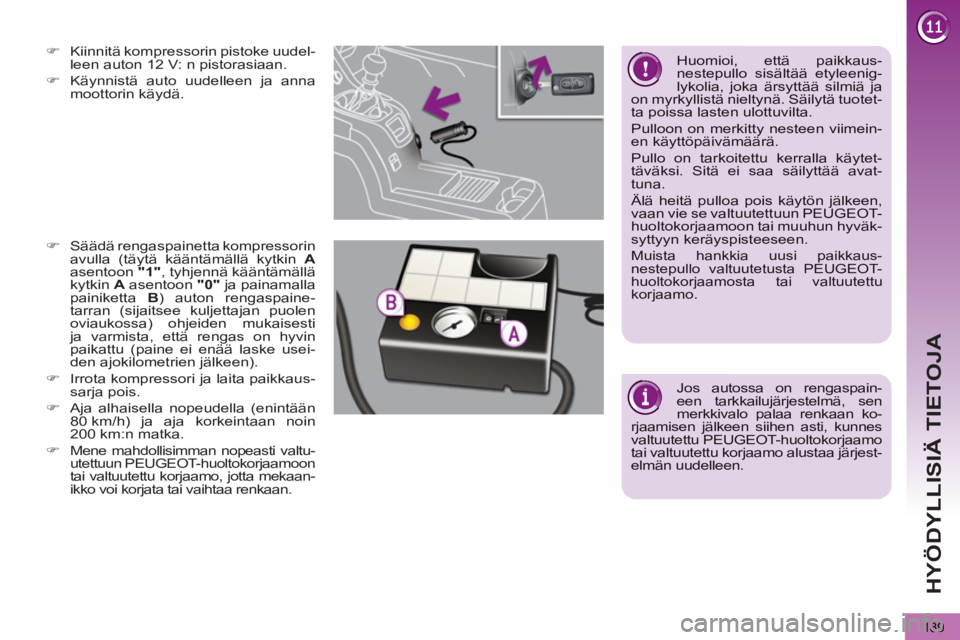

) Kiinnitä kompressorin pistoke uudel-leen auton 12 V: n pistorasiaan.
)
Käynnistä auto uudelleen ja annamoottorin käydä.

)
Säädä rengaspainetta kompressorinavulla (täytä kääntämällä kytkin Aasentoon "1", tyhjennä kääntämälläkytkin A
asentoon "0"ja painamallapainiketta B) auton rengaspaine-
tarran (sijaitsee kuljettajan puolen
oviaukossa) ohjeiden mukaisestija varmista, että rengas on hyvinpaikattu (paine ei enää laske usei-
den ajokilometrien jälkeen).
) Irrota kompressori ja laita paikkaus-
sarja pois.
)Aja alhaisella nopeudella (enintään
80 km/h) ja aja korkeintaan noin
200 km:n matka.
)Mene mahdollisimman nopeasti valtu-utettuun PEUGEOT-huoltokorjaamoon
tai valtuutettu korjaamo, jotta mekaan-ikko voi korjata tai vaihtaa renkaan.


Jos autossa on rengaspain-een tarkkailujärjestelmä, senmerkkivalo palaa renkaan ko-rjaamisen jälkeen siihen asti, kunnesvaltuutettu PEUGEOT-huoltokorjaamotai valtuutettu korjaamo alustaa järjest-elmän uudelleen.


Huomioi, että paikkaus-nestepullo sisältää etyleenig-lykolia, joka ärsyttää silmiä jaon myrkyllistä nieltynä. Säilytä tuotet-ta poissa lasten ulottuvilta.
Pulloon on merkitty nesteen viimein-en käyttöpäivämäärä.
Pullo on tarkoitettu kerralla käytet-täväksi. Sitä ei saa säilyttää avat-tuna.
Älä heitä pulloa pois käytön jälkeen,vaan vie se valtuutettuun PEUGEOT-huoltokorjaamoon tai muuhun hyväk-syttyyn keräyspisteeseen.
Muista hankkia uusi paikkaus-nestepullo valtuutetusta PEUGEOT-huoltokorjaamosta tai valtuutettukorjaamo.

HYÖDYLLISIÄ TIETOJA
190














PYÖRÄN VAIHTAMINEN *

Työkalut 2
- 4
ovat laatikossa auton alla
olevan varapyörän keskellä.
Työkalut 1
ja 6 - 9
on sijoitettu tavarati-
lan sisään taitettavan välipohjan alle.
Pääset niihin käsiksi seuraavasti:


)
avaa tavaratila

)
nosta taitettava välipohja ylös.


Työkalujen sijainti

Viallisen pyörän korvaaminen vara-
pyörällä auton mukana toimitettujen
työkalujen avulla.
Oheiset työkalut on tarkoitettu ain-
oastaan autoasi varten. Älä käytä ni-
itä muihin tarkoituksiin.
Työkalut *


1.
Pyöräavain
koristekapselin ja pyörän kiinni-
tysruuvien irrottamiseen.

2.
Tunkki ja kampi
auton nostamiseen.
3.
Pyöränmutterien avaustyökalu
(varustetasosta riippuen)
kevytmetallivanteiden mutterien
irrottamiseen.

4.
Keskitysohjain
Tämän avulla pyörän voi asentaa
napaan, kun autossa on kevyt-
metallivanteet.

5.
Hansikaslokerossa sijaitseva eri-
koisholkki
pyöräavaimen muuttamiseen eri-
tyisiin lukkopultteihin sopivaksi.

6.
Kaksi kiilaa auton tukemiseksi.

7.
Avaimenjatke
Työkalun avulla vinssin kaapelin
mutterin voi kiertää auki tai kiinni.


* Kohdemaasta riippuen
