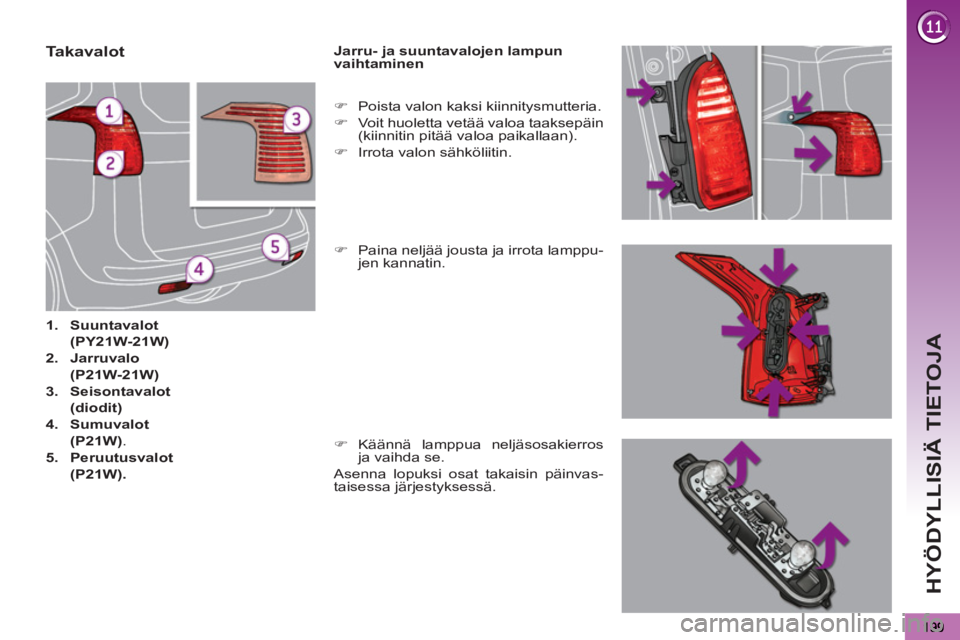

Takavalot
1.Suuntavalot
(PY21W-21W)
2.Jarruvalo
(P21W-21W)
3.Seisontavalot
(diodit)
4.Sumuvalot
(P21W).
5.Peruutusvalot
(P21W).


Jarru- ja suuntavalojen lampun vaihtaminen
)Paina neljää jousta ja irrota lamppu-jen kannatin.
)Poista valon kaksi kiinnitysmutteria.
)Voit huoletta vetää valoa taaksepäin (kiinnitin pitää valoa paikallaan).
)Irrota valon sähköliitin.
)Käännä lamppua neljäsosakierros ja vaihda se.
Asenna lopuksi osat takaisin p
äinvas-
taisessa järjestyksessä.

HYÖDYLLISIÄ TIETOJA
200

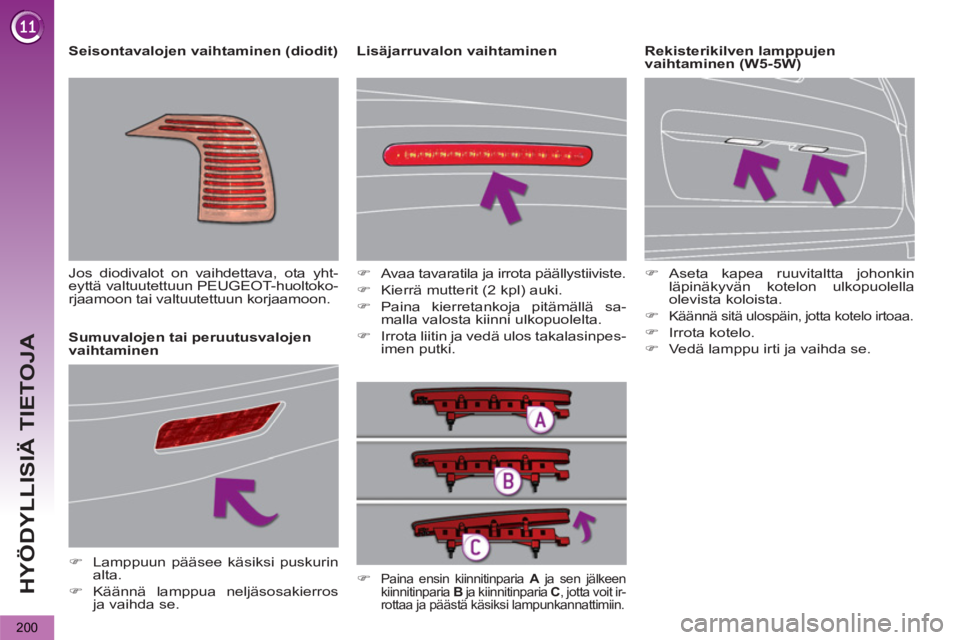

Lisäjarruvalon vaihtaminen


















Sumuvalojen tai peruutusvalojen
vaihtaminen


)
Lamppuun pääsee käsiksi puskurin
alta.

)
Käännä lamppua neljäsosakierros
ja vaihda se.


)Avaa tavaratila ja irrota päällystiiviste.
)Kierrä mutterit (2 kpl) auki.
)Paina kierretankoja pitämällä sa-malla valosta kiinni ulkopuolelta.
)Irrota liitin ja vedä ulos takalasinpes-
imen putki.
)Paina ensin kiinnitinparia Aja sen jälkeen Akiinnitinparia B ja kiinnitinparia C
, jotta voit ir-rottaa ja päästä käsiksi lampunkannattimiin.


Seisontavalojen vaihtaminen (diodit)

Jos diodivalot on vaihdettava, ota yht-eyttä valtuutettuun PEUGEOT-huoltoko-rjaamoon tai valtuutettuun korjaamoon.
)
Aseta kapea ruuvitaltta johonkin
läpinäkyvän kotelon ulkopuolellaolevista koloista.
)Käännä sitä ulospäin, jotta kotelo irtoaa.
) Irrota kotelo.
)
Ve dä lamppu irti ja vaihda se.
Rekisterikilven lamppu
jen
vaihtaminen (W5-5W)

HYÖDYLLISIÄ TIETOJA
201
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheu-
tuvat auton korjauksista tai
toimintahäiriöistä, jotka aiheutuvat
sellaisten lisävarusteiden asennuk-
sesta, joita PEUGEOT ei toimita tai
suosittele, ja joita ei ole asennettu
ohjeiden mukaan. Tämä koskee eri-
tyisesti kaikkia laitteita, joiden yhteis-
kulutus on yli 10 milliampeeria.

Sähkötoimisten
lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitet-
tu vakiovarusteille tai valinnaisille li-
sävarusteille.
Ennen kuin asennat muita varus-
teita tai sähkötoimisia lisävarustei-
ta autoosi, ota yhteys valtuutettuun
PEUGEOT-huoltokorjaamoon tai val-
tuutettuun korjaamoon.

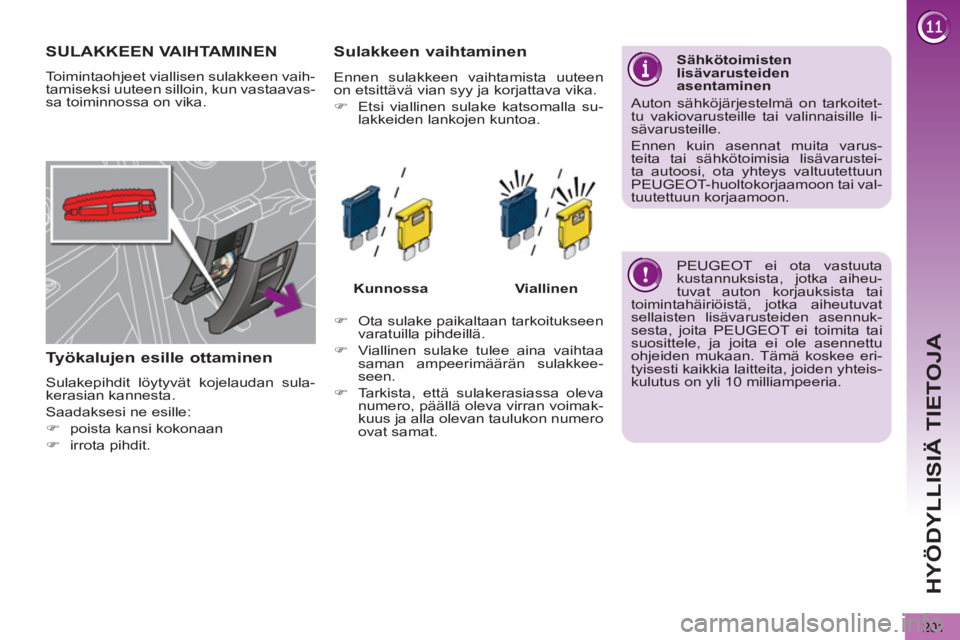

SULAKKEEN VAIHTAMINEN
Toimintaohjeet viallisen sulakkeen vaih-
tamiseksi uuteen silloin, kun vastaavas-
sa toiminnossa on vika.

Työkalujen esille ottaminen

Sulakepihdit löytyvät kojelaudan sula-
kerasian kannesta.
Saadaksesi ne esille:


)
poista kansi kokonaan

)
irrota pihdit.



Sulakkeen vaihtaminen




)
Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä.

)
Viallinen sulake tulee aina vaihtaa
saman ampeerimäärän sulakkee-
seen.

)
Tarkista, että sulakerasiassa oleva
numero, päällä oleva virran voimak-
kuus ja alla olevan taulukon numero
ovat samat.


Kunnossa



Viallinen


Ennen sulakkeen vaihtamista uuteen
on etsittävä vian syy ja korjattava vika.


)
Etsi viallinen sulake katsomalla su-
lakkeiden lankojen kuntoa.

HYÖDYLLISIÄ TIETOJA
202

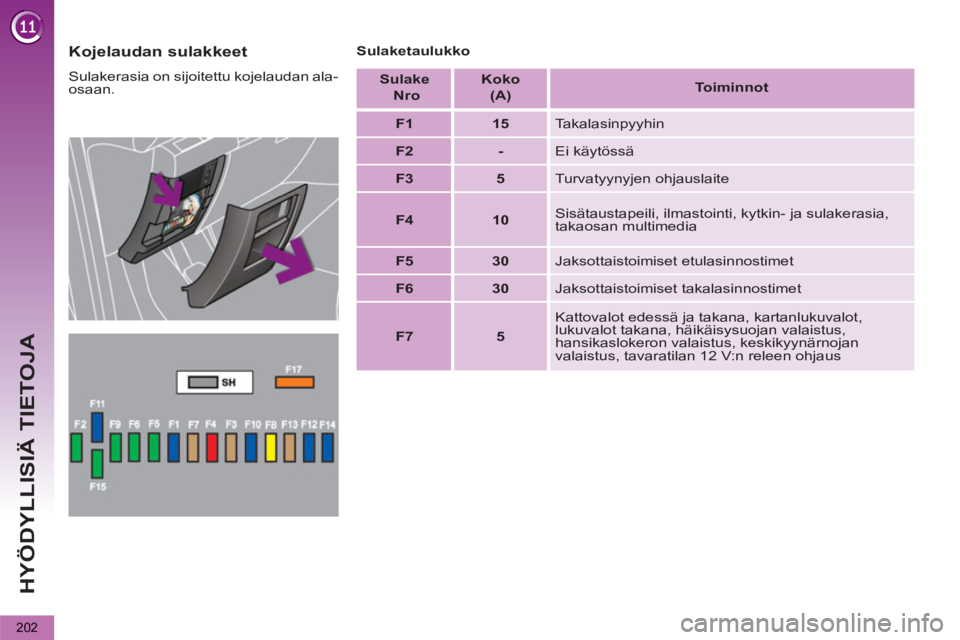

Kojelaudan sulakkeet

Sulakerasia on sijoitettu kojelaudan ala-
osaan.
Sulaketaulukko


Sulake

Nro



Koko

(A)

Toiminnot




F1



15

Takalasinpyyhin


F2



-

Ei käytössä


F3



5

Turvatyynyjen ohjauslaite


F4



10

Sisätaustapeili, ilmastointi, kytkin- ja sulakerasia,
takaosan multimedia


F5



30

Jaksottaistoimiset etulasinnostimet


F6



30

Jaksottaistoimiset takalasinnostimet


F7



5

Kattovalot edessä ja takana, kartanlukuvalot,
lukuvalot takana, häikäisysuojan valaistus,
hansikaslokeron valaistus, keskikyynärnojan
valaistus, tavaratilan 12 V:n releen ohjaus

HYÖDYLLISIÄ TIETOJA
203

Sulakkeiden esille ottaminen


)
Katso kohtaa "Työkalujen esille ot-
taminen".


Sulake

Nro



Koko

(A)



Toiminnot

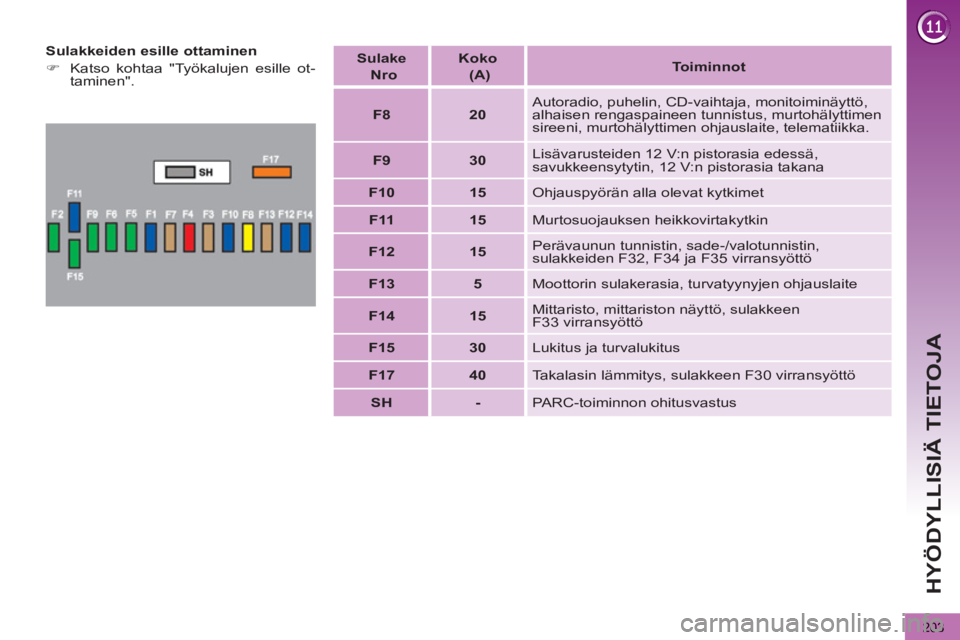

F8



20

Autoradio, puhelin, CD-vaihtaja, monitoiminäyttö,
alhaisen rengaspaineen tunnistus, murtohälyttimen
sireeni, murtohälyttimen ohjauslaite, telematiikka.


F9



30

Lisävarusteiden 12 V:n pistorasia edessä,
savukkeensytytin, 12 V:n pistorasia takana


F10



15

Ohjauspyörän alla olevat kytkimet


F11



15

Murtosuojauksen heikkovirtakytkin


F12



15

Perävaunun tunnistin, sade-/valotunnistin,
sulakkeiden F32, F34 ja F35 virransyöttö


F13



5

Moottorin sulakerasia, turvatyynyjen ohjauslaite


F14



15

Mittaristo, mittariston näyttö, sulakkeen
F33 virransyöttö


F15



30

Lukitus ja turvalukitus


F17



40

Takalasin lämmitys, sulakkeen F30 virransyöttö


SH



-

PARC-toiminnon ohitusvastus

HYÖDYLLISIÄ TIETOJA
204


Sulake
Nro



Koko
(A)


Toiminnot

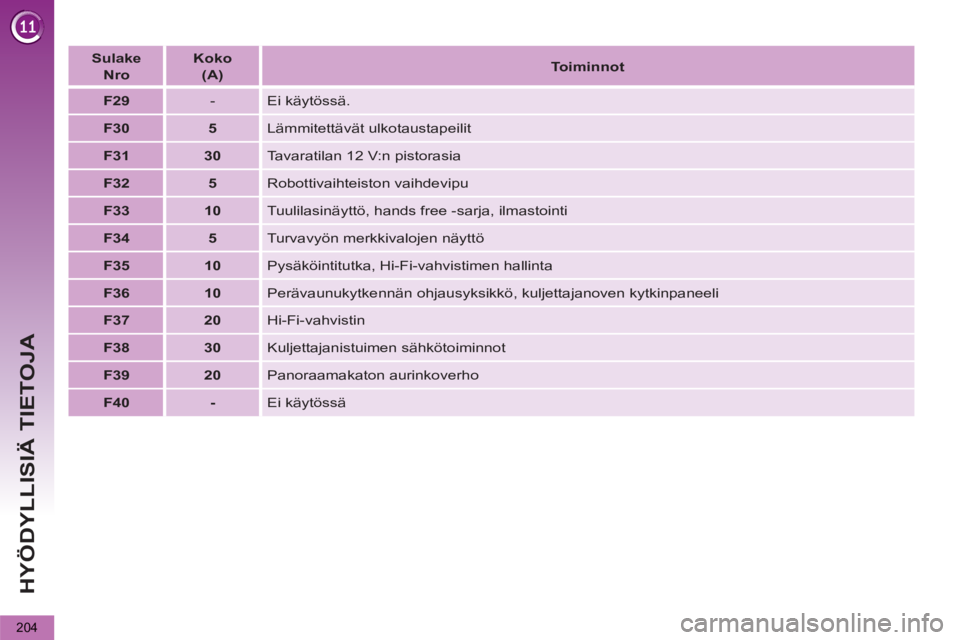

F29


- Ei käytössä.


F30



5

Lämmitettävät ulkotaustapeilit


F31



30

Tavaratilan 12 V:n pistorasia


F32



5

Robottivaihteiston vaihdevipu


F33



10

Tuulilasinäyttö, hands free -sarja, ilmastointi


F34



5

Turvavyön merkkivalojen näyttö


F35



10

Pysäköintitutka, Hi-Fi-vahvistimen hallinta


F36



10

Perävaunukytkennän ohjausyksikkö, kuljettajanoven kytkinpaneeli


F37



20

Hi-Fi-vahvistin


F38



30

Kuljettajanistuimen sähkötoiminnot


F39



20

Panoraamakaton aurinkoverho


F40



-

Ei käytössä

HYÖDYLLISIÄ TIETOJA
205

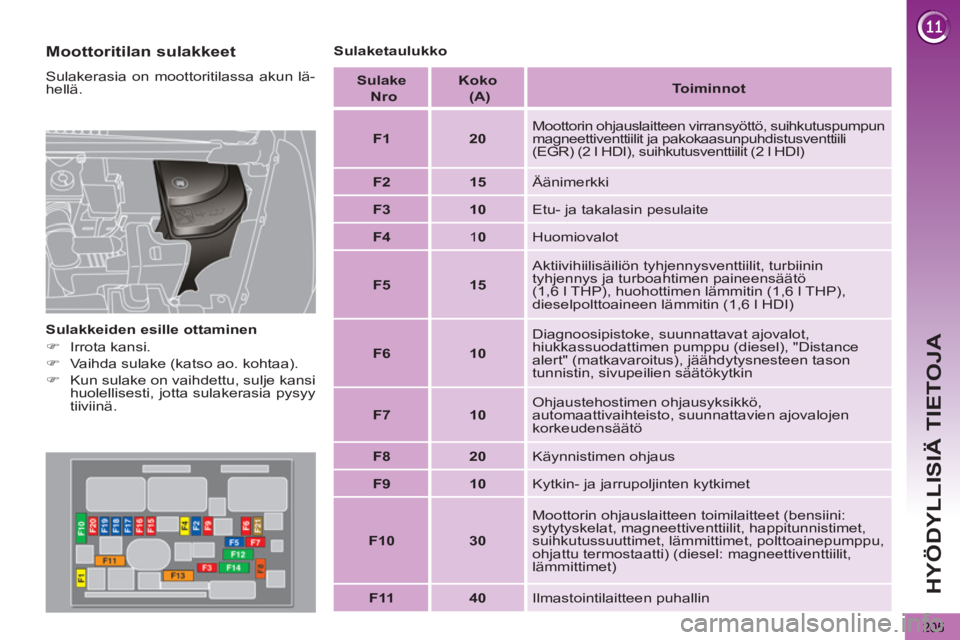

Moottoritilan sulakkeet

Sulakerasia on moottoritilassa akun lä-
hellä.

Sulakkeiden esille ottaminen


)
Irrota kansi.

)
Vaihda sulake (katso ao. kohtaa).

)
Kun sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy
tiiviinä.

Sulaketaulukko


Sulake

Nro



Koko
(A)

Toiminnot




F1




20
Moottorin ohjauslaitteen virransyöttö, suihkutuspumpun
magneettiventtiilit ja pakokaasunpuhdistusventtiili
(EGR) (2 l HDI), suihkutusventtiilit (2 l HDI)


F2



15

Äänimerkki


F3



10

Etu- ja takalasin pesulaite


F4


1 0

Huomiovalot


F5



15

Aktiivihiilisäiliön tyhjennysventtiilit, turbiinin
tyhjennys ja turboahtimen paineensäätö
(1,6 l THP), huohottimen lämmitin (1,6 l THP),
dieselpolttoaineen lämmitin (1,6 l HDI)


F6



10

Diagnoosipistoke, suunnattavat ajovalot,
hiukkassuodattimen pumppu (diesel), "Distance
alert" (matkavaroitus), jäähdytysnesteen tason
tunnistin, sivupeilien säätökytkin


F7



10

Ohjaustehostimen ohjausyksikkö,
automaattivaihteisto, suunnattavien ajovalojen
korkeudensäätö


F8



20

Käynnistimen ohjaus


F9



10

Kytkin- ja jarrupoljinten kytkimet


F10



30

Moottorin ohjauslaitteen toimilaitteet (bensiini:
sytytyskelat, magneettiventtiilit, happitunnistimet,
suihkutussuuttimet, lämmittimet, polttoainepumppu,
ohjattu termostaatti) (diesel: magneettiventtiilit,
lämmittimet)


F11



40

Ilmastointilaitteen puhallin

HYÖDYLLISIÄ TIETOJA
206


Sulake

Nro


Koko
(A)


Toiminnot




F12



30

Tuulilasinpyyhkimen hidas / nopea pyyhintä


F13



40

Keskusyksikön virransyöttö (+ virtalukosta)


F14



30

Ilmapumppu


F15



10

Oikea kaukovalo


F16



10

Vasen kaukovalo


F17



15

Vasen lähivalo


F18



15

Oikea lähivalo


F19



15

Öljyhöyryjen lämmitin (1,6 l VTi), turboahtimen
paineensäätöventtiili (diesel), jäähdytysnesteen
tason tunnistin (diesel)


F20



10

Ohjattu termostaatti, muuttuvavirtauksisen
syötön magneettiventtiilit, turboahtimen
paineensäätöventtiili (diesel), jäähdytysnesteen
tason tunnistin (diesel)


F21



5

Tuuletinryhmän releen virransyöttö,
Valvetronic-releen ohjaus (1,6 l VTi ), turboahtimen
jäähdytys (1,6 l THP), ilmamäärämittari (1,6 l HDI).
