2013 PEUGEOT 5008 Omistajan Käsikirja (in Finnish)

HYÖDYLLISIÄ TIETOJA
191

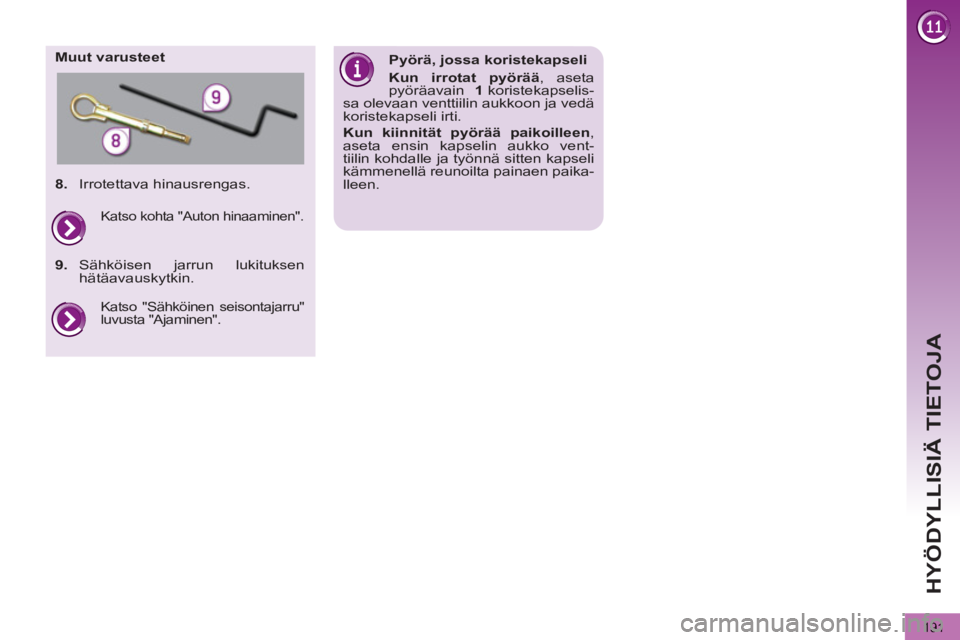

Muut varusteet

Pyörä, jossa koristekapseli

Kun irrotat pyörää
, aseta
pyöräavain 1
koristekapselis-
sa olevaan venttiilin aukkoon ja vedä
koristekapseli irti.

Kun kiinnität pyörää paikoilleen
,
aseta ensin kapselin aukko vent-
tiilin kohdalle ja työnnä sitten kapseli
kämmenellä reunoilta painaen paika-
lleen.

8.
Irrotettava hinausrengas.

Katso "Sähköinen seisontajarru"
luvusta "Ajaminen".

Katso kohta "Auton hinaaminen".


9.
Sähköisen jarrun lukituksen
hätäavauskytkin.

HYÖDYLLISIÄ TIETOJA

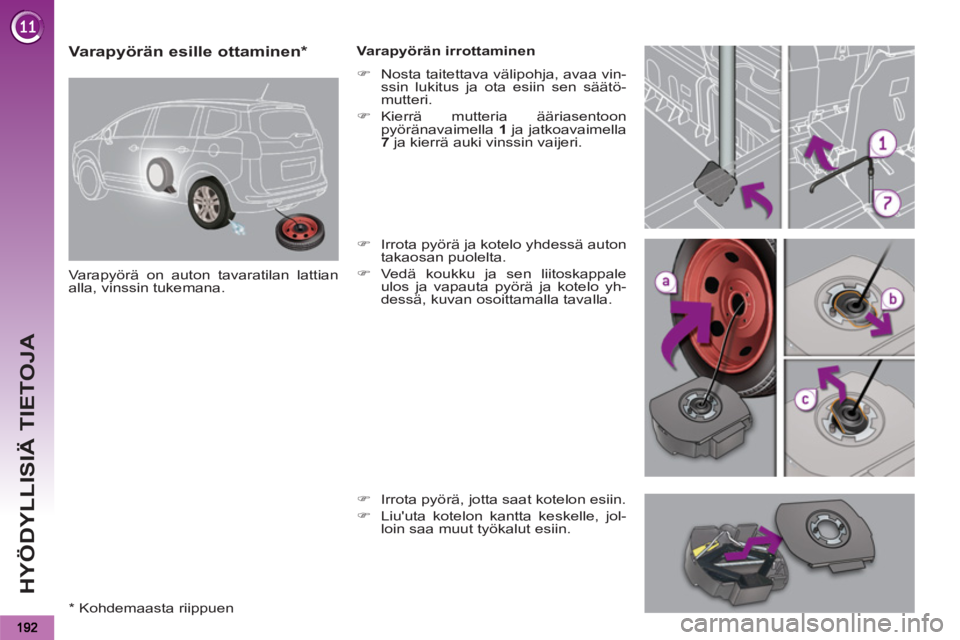

Varapyörän esille ottaminen *

Varapyörä on auton tavaratilan lattianalla, vinssin tukemana.
Varapyörän irrottaminen
)Nosta taitettava välipohja, avaa vin-ssin lukitus ja ota esiin sen säätö-mutteri.
)Kierrä mutteria ääriasentoon pyöränavaimella 1 ja jatkoavaimella 7 ja kierrä auki vinssin vaijeri.
)Irrota pyörä ja kotelo yhdessä auton
takaosan puolelta.
)Vedä koukku ja sen liitoskappale ulos ja vapauta pyörä ja kotelo yh-
dessä, kuvan osoittamalla tavalla.
)Irrota pyörä, jotta saat kotelon esiin.
)Liu'uta kotelon kantta keskelle, jol-loin saa muut työkalut esiin.


*

Kohdemaasta riippuen

HYÖDYLLISIÄ TIETOJA
193

Rengaspaineen valvontajärjestelmä
Varapyörässä ei ole anturia.Rikkoontunut rengas on korjattava valtu-utetussa PEUGEOT-huoltokorjaamossatai valtuutetussa korjaamossa.

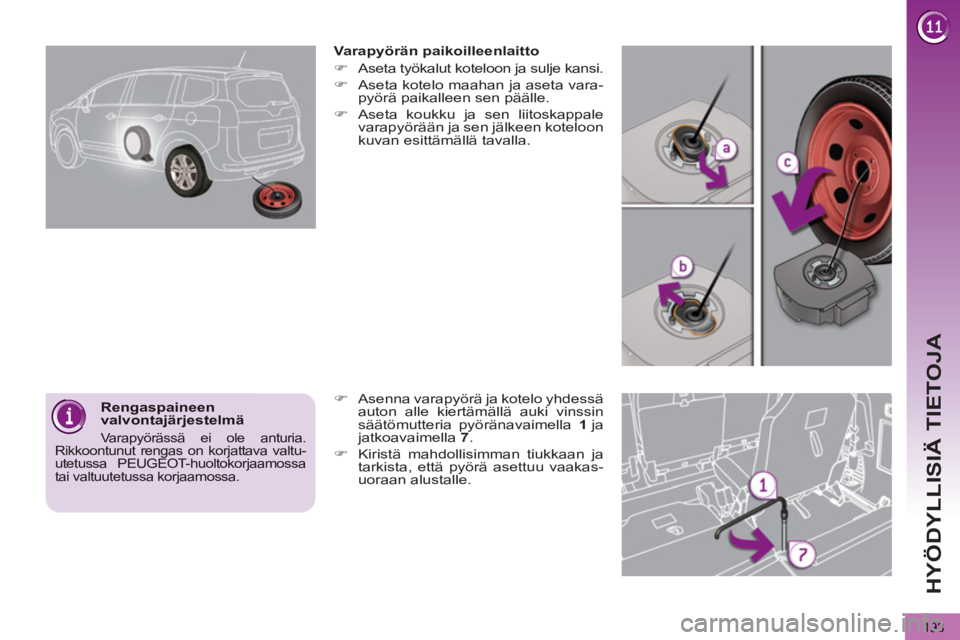

Varapyörän paikoilleenlaitto
)Aseta työkalut koteloon ja sulje kansi.
)Aseta kotelo maahan ja aseta vara-
pyörä paikalleen sen päälle.
)Aseta koukku ja sen liitoskappale
varapyörään ja sen jälkeen koteloon kuvan esittämällä tavalla.
)Asenna varapyörä ja kotelo yhdessä auton alle kiertämällä auki vinssin säätömutteria pyöränavaimella 1 ja jatkoavaimella 7 .
)Kiristä mahdollisimman tiukkaan ja
tarkista, että pyörä asettuu vaakas-uoraan alustalle.

HYÖDYLLISIÄ TIETOJA
194
Pysäköinti
Pysäytä auto sellaiseenpaikkaan, ettei se häiritsemuuta liikennettä. Auton tulee ollavaakatasossa ja alustan on oltavatasainen ja liukumaton.
Kiristä seisontajarru ellei sitä oleohjelmoitu automaattiseen toiminta-tilaan, katkaise virta ja kytke päälleykkösvaihde * , jotta pyörät lukkiutui-sivat.

Varmista, että jarrun merkkivalo jaseisontajarrussa oleva P-merkkivalosyttyvät.
Aseta tarvittaessa kiila vaihdettavaapyörää vinosti vastapäätä olevanpyörän kohdalle.
Pyöränvaihdon aikana autossa ei saaolla ketään. Varmista, että matkusta-jat siirtyvät turvalliseen paikkaan tiensivuun.
Älä koskaan mene auton alle, kun seon nosturin varassa. Käytä pukkeja.

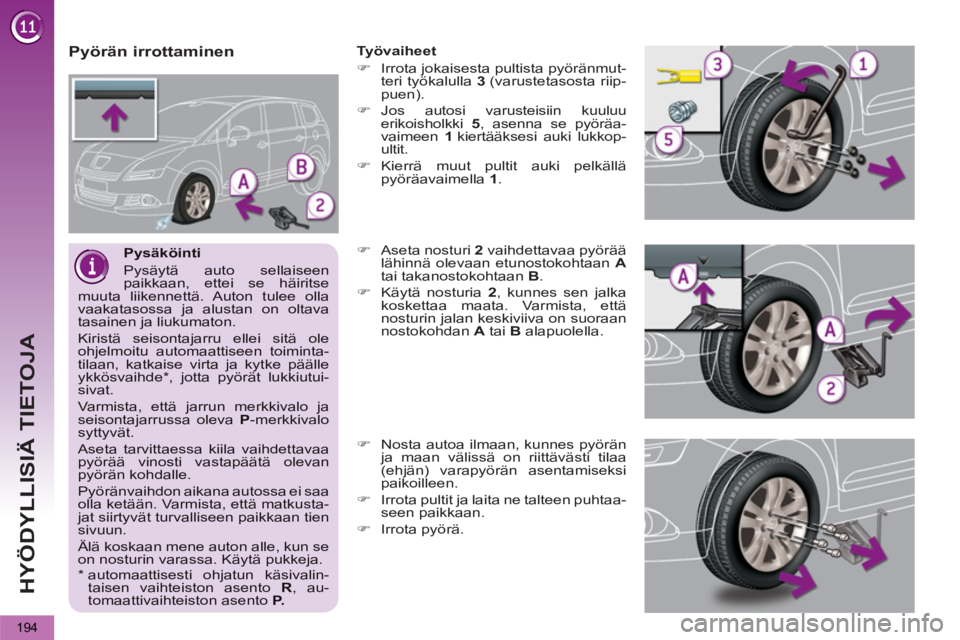

Pyörän irrottaminen Työvaiheet
)Irrota jokaisesta pultista pyöränmut-
teri työkalulla 3 (varustetasosta riip-puen).
)Jos autosi varusteisiin kuuluu erikoisholkki 5, asenna se pyöräa-
vaimeen 1kiertääksesi auki lukkop-ultit.
)Kierrä muut pultit auki pelkällä pyöräavaimella 1 .
)Aseta nosturi 2 vaihdettavaa pyörää lähinnä olevaan etunostokohtaan Atai takanostokohtaan B.
)Käytä nosturia 2, kunnes sen jalka koskettaa maata. Varmista, että nosturin jalan keskiviiva on suoraan nostokohdan A
tai Balapuolella.
)Nosta autoa ilmaan, kunnes pyörän ja maan välissä on riittävästi tilaa (ehjän) varapyörän asentamiseksi paikoilleen.
)Irrota pultit ja laita ne talteen puhtaa-seen paikkaan.
)Irrota pyörä.

*

automaattisesti ohjatun käsivalin-taisen vaihteiston asento R
, au-tomaattivaihteiston asento P.

HYÖDYLLISIÄ TIETOJA
195
Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyöränasianmukaisesti tavaratilaan, poistaensin keskiön suojus.
Kun autossa on erikoiskapea varapy-örä, älä ylitä 80 km/h:n nopeutta.
Anna valtuutetun PEUGEOT- huoltoko-rjaamon tai valtuutetun korjaamon tar-kastaa mahdollisimman pian pulttienkiristys ja varapyörän ilmanpaine.
Korjauta puhjennut rengas ja asennase mahdollisimman pian paikalleen.

Pyörän kiinnitys

Työvaiheet
)Aseta pyörä paikoilleen navan päälle keskitysohjaimen 4avulla.
)Kierrä pultit mahdollisimman
tiukkaan käsin.
)Kiristä lukkopulttia hieman pyöräa-
vaimella 1, jossa on erikoisholkki
5 (jos se kuuluu autosi varusteisiin).
)Kiristä muita pultteja hieman pelkäl-
lä pyöräavaimella 1.
)Laske auto takaisin maahan.
)Taita nosturi 2kokoon ja irrota se.
)Kiristä lukkopultti pyöräavaimella 1 , jossa on erikoisholkki 5 (jos se kuu-
luu autosi varusteisiin).
)Kiristä muut pultit pelkällä pyöräa-
vaimella 1.
)Laita pyöränmutterit jokaisen pultin
päälle (varustetasosta riippuen).
)Aseta työkalut työkalulaatikkoon.

Erikoiskapean varapyörän kiinnitys

Jos autossasi on kevytmetal-livanteet, on täysin normaalia, ettäasennuksessa pultteja kiristettäessävälilevy ei kosketa erikoiskapeaavarapyörää. Rengas kiinnittyy pultinkartiomaisen tuen varaan, kun pultitkiristetään kiinni.

HYÖDYLLISIÄ TIETOJA
196

Sähköiskun vaara

Kaasupurkausvalot (D1S-35W) on vaihdatettava valtuutetussa PEUGEOT-huoltokorjaamossa tai val-tuutetussa korjaamossa.

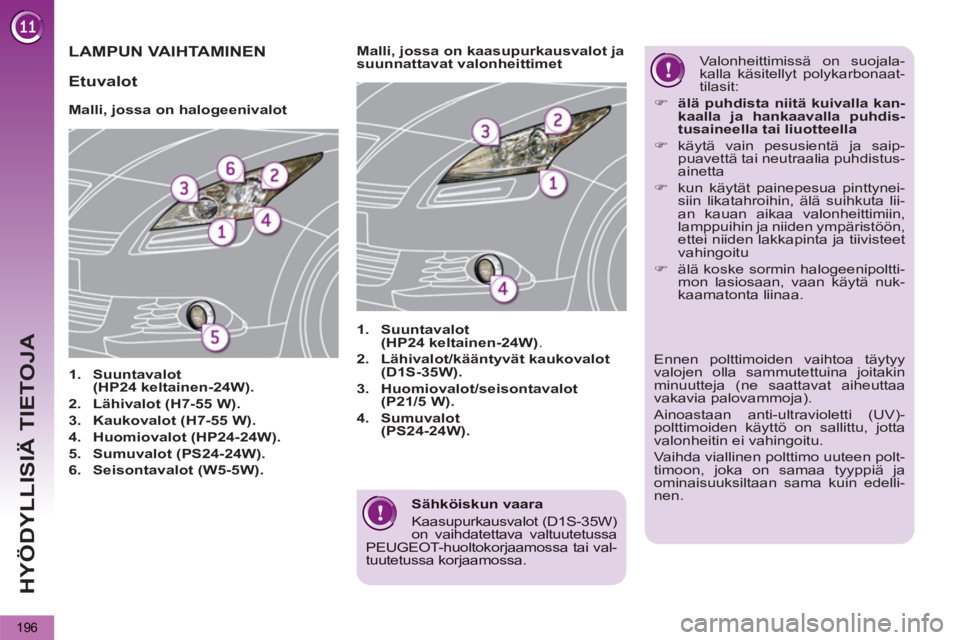

LAMPUN VAIHTAMINEN








Malli, jossa on halogeenivalot


1.
Suuntavalot
(HP24 keltainen-24W).


2.
Lähivalot (H7-55 W).


3.
Kaukovalot (H7-55 W).


4.
Huomiovalot (HP24-24W).


5.
Sumuvalot (PS24-24W).


6.
Seisontavalot (W5-5W).




1.Suuntavalot (HP24 keltainen-24W).
2.Lähivalot/kääntyvät kaukovalot(D1S-35W).
3.Huomiovalot/seisontavalot (P21/5 W).
4.Sumuvalot(PS24-24W).
Malli, jossa on kaasupurkausvalot ja
suunnattavat valonheittimet Valonheittimissä on suojala-
kalla käsitellyt polykarbonaat-
tilasit:


)
älä puhdista niitä kuivalla kan-
kaalla ja hankaavalla puhdis-
tusaineella tai liuotteella


)
käytä vain pesusientä ja saip-
puavettä tai neutraalia puhdistus-
ainetta

)
kun käytät painepesua pinttynei-
siin likatahroihin, älä suihkuta lii-
an kauan aikaa valonheittimiin,
lamppuihin ja niiden ympäristöön,
ettei niiden lakkapinta ja tiivisteet
vahingoitu

)
älä koske sormin halogeenipoltti-
mon lasiosaan, vaan käytä nuk-
kaamatonta liinaa.


Etuvalot


Ennen polttimoiden vaihtoa täytyy
valojen olla sammutettuina joitakin
minuutteja (ne saattavat aiheuttaa
vakavia palovammoja).
Ainoastaan anti-ultravioletti (UV)-
polttimoiden käyttö on sallittu, jotta
valonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen polt-
timoon, joka on samaa tyyppiä ja
ominaisuuksiltaan sama kuin edelli-
nen.

HYÖDYLLISIÄ TIETOJA
197

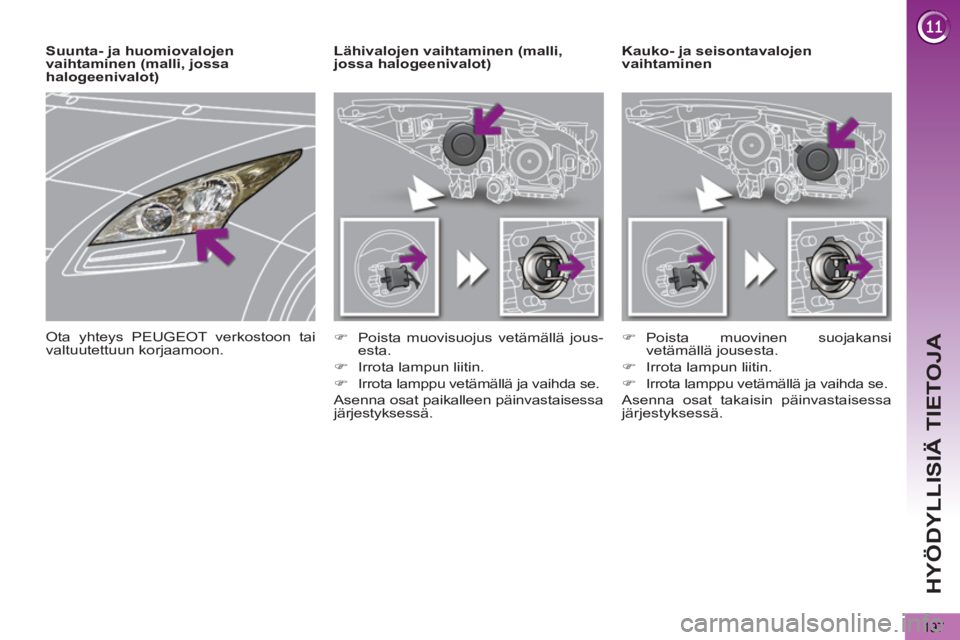

Kauko- ja seisontavalojen
vaihtaminen






Lähivalojen vaihtaminen (malli,
jossa halogeenivalot)


)
Poista muovisuojus vetämällä jous-
esta.

)
Irrota lampun liitin.

)
Irrota lamppu vetämällä ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.


)
Poista muovinen suojakansi
vetämällä jousesta.

)
Irrota lampun liitin.

)
Irrota lamppu vetämällä ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Suunta- ja huomiovalojen
vaihtaminen (malli, jossa
halogeenivalot)
Ota yhteys PEUGEOT verkostoon tai
valtuutettuun korjaamoon.

HYÖDYLLISIÄ TIETOJA
198

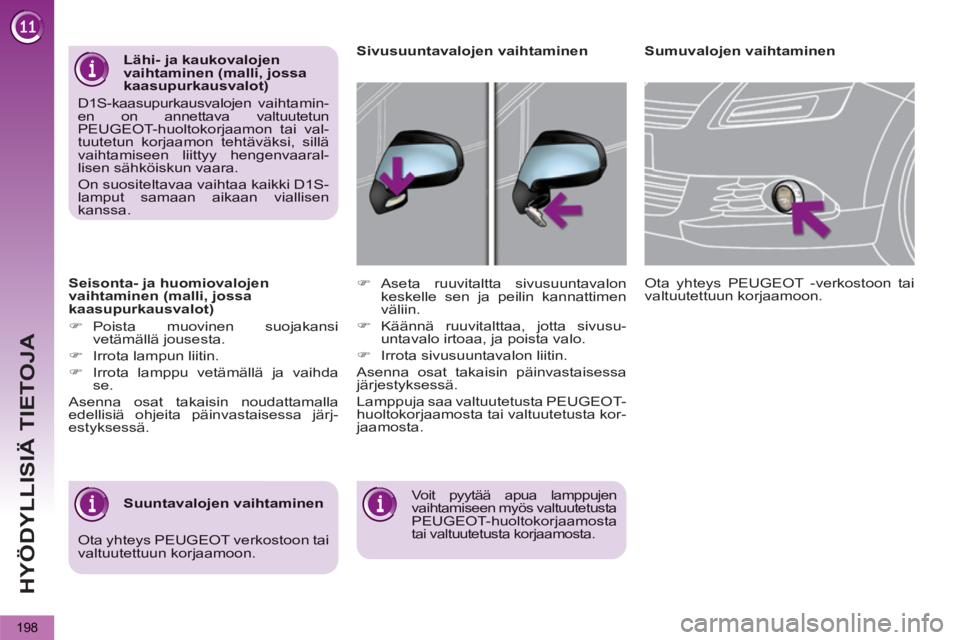

Seisonta- ja huomiovalojen
vaihtaminen (malli, jossa kaasupurkausvalot)
) Poista muovinen suojakansi
vetämällä jousesta.
) Irrota lampun liitin.
)
Irrota lamppu vetämällä ja vaihdase.

Asenna osat takaisin noudattamallaedellisiä ohjeita päinvastaisessa järj-estyksessä.
Sumuvalo
jen vaihtaminen

Voit pyytää apua lamppujen vaihtamiseen myös valtuutetusta PEUGEOT-huoltokorjaamosta tai valtuutetusta korjaamosta.
Ota yhteys PEUGEOT -verkostoon tai
valtuutettuun korjaamoon.
)Aseta ruuvitaltta sivusuuntavalon
keskelle sen ja peilin kannattimen
väliin.
)Käännä ruuvitalttaa, jotta sivusu-untavalo irtoaa, ja poista valo.
)Irrota sivusuuntavalon liitin.

Asenna osat takaisin päinvastaisessa järjestyksessä.
Lamppuja saa valtuutetusta PEU
GEOT-
huoltokorjaamosta tai valtuutetusta kor-jaamosta. Sivusuuntavalo
jen vaihtaminen
Suuntavalojen vaihtaminen
Lähi- ja kaukovalojenvaihtaminen (malli, jossakaasupurkausvalot)
D1S-kaasupurkausvalojenvaihtamin-en on annettava valtuutetunPEUGEOT-huoltokorjaamon tai val-tuutetun korjaamon tehtäväksi, sillävaihtamiseen liittyy hengenvaaral-lisen sähköiskun vaara.
On suositeltavaa vaihtaa kaikki D1S-lamput samaan aikaan viallisenkanssa.
Ota yhteys PEUGEOT verkostoon taivaltuutettuun korjaamoon.
