2013 PEUGEOT 5008 Návod na použití (in Czech)

PO
63
PŘEDNÍ SEDADLA S RUČNÍM
NASTAVOVÁNÍM
Sedadlo se skládá ze sedáku, opěradla
a opěrky hlavy, které lze nastavit pro
dosažení co nejvhodnější polohy pro
řízení a pro co největší komfort.

Výška sedadla



)
Přitáhněte ovladač směrem nahoru
pro zvýšení nebo jej zatlačte smě-
rem dolů pro snížení polohy, kolikrát
je třeba pro dosažení požadované
polohy.

Sklon opěradla



)
Zatlačte ovladač směrem dozadu.

Podélné nastavení



)
Nadzvedněte ovladač a posuň-
te sedadlo směrem dopředu nebo
dozadu.

PO
H
64

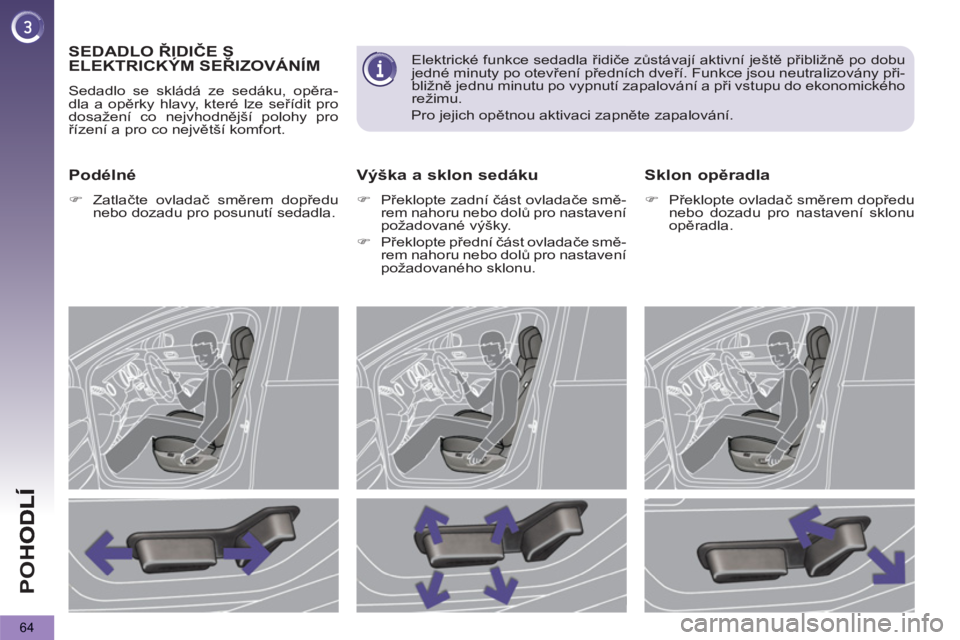

SEDADLO ŘIDIČE S ELEKTRICKÝM SEŘIZOVÁNÍM

Sedadlo se skládá ze sedáku, opěra-
dla a opěrky hlavy, které lze seřídit pro
dosažení co nejvhodnější polohy pro
řízení a pro co největší komfort.


Podélné



)
Zatlačte ovladač směrem dopředu
nebo dozadu pro posunutí sedadla.

Výška a sklon sedáku



)
Překlopte zadní část ovladače smě-
rem nahoru nebo dolů pro nastavení
požadované výšky.

)
Překlopte přední část ovladače smě-
rem nahoru nebo dolů pro nastavení
požadovaného sklonu.


Sklon opěradla



)
Překlopte ovladač směrem dopředu
nebo dozadu pro nastavení sklonu
opěradla.

Elektrické funkce sedadla řidiče zůstávají aktivní ještě přibližně po dobu
jedné minuty po otevření předních dveří. Funkce jsou neutralizovány při-
bližně jednu minutu po vypnutí zapalování a při vstupu do ekonomického
režimu.
Pro jejich opětnou aktivaci zapněte zapalování.

PO
65










Ovladače vyhřívání sedadel
Za chodu motoru mohou být přední
sedadla samostatně vyhřívána.


)
Pro zapnutí vyhřívání a zvolení
požadované intenzity použijte seři-
zovací kolečko na boku příslušného
předního sedadla:

0
: Vypnuto.

1
: Slabé vyhřívání.

2
: Střední vyhřívání.

3
: Silné vyhřívání.


)
Pro zvýšení polohy přitáhněte opěr-
ku současně směrem dopředu a
směrem nahoru.

)
Pro vytažení opěrky zatlačte na
pojistku A
a vytáhněte opěrku.

)
Pro vrácení na místo zasuňte tyčky
opěrky hlavy do otvorů v ose opě
ra-
dla.

)
Pro snížení polohy zatlačte součas-
ně na pojistku A
a na opěrku hlavy.

)
Pro změnu sklonu překlopte spodní
část opěrky směrem dopředu nebo
dozadu.
Opěrka hlavy má výztuž se
zoubkem bránícím jejímu
samovolnému posunutí dolů;
jedná se o bezpečnostní zařízení pro
případ nárazu.

Seřízení je správné, když se horní
kraj opěrky nachází v úrovni teme-
ne hlavy.

Nikdy nejezděte s demontovanými
opěrkami hlavy; za jízdy musí být
opěrky hlavy na svém místě a musí
být správně seřízené.



Ruční nastavení bederní opěrky



)
Otáčením kolečka nastavte požado-
vanou polohu opěrky v bederní
oblasti.

Nastavení výšky a sklonu opěrky hlavy

PO
H
66
Poloha „stolek“ sedadla
spolujezdce vpředu


Tato poloha umožňuje po upravení
polohy zadních sedadel přepravovat
v interiéru vozidla dlouhé předměty.
Složené sedadlo může být zatíženo
nákladem o hmotnosti nejvíce 30 kg.
Sklopení opěradla


)
Zvedněte loketní opěrku a zavřete
výklopnou poličku, upevněnou na
zadní straně opěradla sedadla.

)
Ověřte, že žádný předmět nebrání
manipulaci se sedadlem, a to jak
nad sedadlem, tak pod ním.

)
Pro usnadnění manévru umístěte
opěrku hlavy do spodní polohy (jest-
liže je sedadlo posunuté do krajní
přední polohy).

)
Je-li vozidlo vybaveno audiovizuální
sadou, umístěte ochranný potah na
opěrku hlavy.

)
Nadzvedněte ovladač, který se nachází
za sedadlem, poté rukou doprovázejte
pohyb opěradla směrem dopředu.

Návrat do normální polohy


)
Rukou doprovázejte pohyb opěradla
směrem dozadu až do jeho zajištění.



Když je opěradlo sedadla v této polo-
ze, může být pro jízdu použito pouze
místo cestujícího ve 2. řadě, které se
nachází za sedadlem řidiče.

PO
67
ZADNÍ OPĚRKY HLAVY

Opěrky hlavy vzadu je možno vymontovat
a mají dvě polohy:


- vysokou, což je poloha používaná
cestujícím,

- nízkou, ve které je opěrka uložena.
Pro zvýšení polohy opěrky hlavy ji
vytáhněte směrem nahoru.
Pro snížení polohy stlačte pojistku
a poté zatlačte opěrku směrem dolů.
Pro vytažení opěrky ze sedadla ji nejprve
dejte do horní polohy, zatlačte na pojist-
ku a vytáhněte opěrku směrem nahoru.
Pro opětné nasazení opěrky zasuňte její
vodicí tyčky do otvorů v sedadle, přitom
je zasunujte v ose opěradla.
SEDADLA 2. ŘADY

Podélné seřízen
í

Nadzvedněte páčku A
, umístěnou
v přední části sedáku, a seřiďte sedadlo
do požadované polohy.
Poloha „komfort“

Tři sedadla 2. řady jsou na sobě nezávis-
lá a mají stejnou šířku. Lze je nastavit do
polohy „komfort“.
Nastavení sedadla do polohy
„komfort“


)
Přitáhněte popruh B
a posuňte
sedadlo směrem dozadu.
Nakloní se opěradlo a sedák se mírně
posune vpřed.

Nastavení do původní polohy


)

Přitáhněte popruh B
a zatlačte sedadlo
směrem dopředu.



Dohlížejte na děti při jakékoliv
manipulaci se sedadly.

Nikdy nejezděte s vyjmutými
opěrkami hlavy. Při jízdě musí
být opěrky na svém místě
a správně seřízené.

PO
H
68

Plochá podlaha

Každé sedadlo lze složit na podlahu,
což umožní úpravy objemové kapacity
vozu.

Složení sedadla ze 2. řady


)
Umístěte sedadla do maximální
zadní podélné polohy.

)

Přitáhněte energicky popruh C
směrem
nahoru, abyste sedadlo odblokovali;
držte popruh až do úplného sklopení
sedadla.

)
Zatlačte mírně opěradlo směrem
dopředu. Opěradlo se sklopí a složí
na sedák a celá sestava se sklopí
na podlahu.

Složení sedadla ze zavazadlového
prostoru
Při nakládání můžete složit sedadlo
nebo sedadla přímo ze zavazadlového
prostoru, po předchozím složení seda-
del ve 3. řadě (7 míst).


)
Umístěte sedadla do maximální
zadní podélné polohy.

)
Zatažením za popruh D
odblokujte
požadované sedadlo a mírně přitlačte
opěradlo směrem dopředu.
Rozložení sedadel


)
Je-li třeba, přiklopte tuhé panely
sedadel 2. řady a zajistěte je.

)
Nadzvedněte opěradlo a zatlačte ho
směrem dozadu až do zajištění jeho
polohy.
Před každou manipulací se
sedadly ve 3. řadě (7 míst)
narovnejte nejprve tuhé panely
sedadel ve 2. řadě a zajistěte je.
Nouzový výstup: v případě závady
prvního systému (popruh C
) umožní
popruh D
urychlený výstup cestujících
ve 3. řadě.
Aby se předešlo poškození
mechanismu, popruh D
se při
použití příliš velké síly odpojí.
Pro opětovné zprovoznění systému
stačí popruh znovu připojit.
Dohlížejte na děti při jakékoliv mani-
pulaci se sedadly.

PO
69
Tuhý panel
Tuhý panel je součástí opěradla každého
sedadla 2. řady.
Tento panel umožňuje:


- vytvoření souvislé ploché přeprav-
ní plochy při jakékoliv konfiguraci
sedadel,

- zabránit vklouznutí předmětů pod
sedadla 2. řady. Každý panel může
být zatížen nákladem o maximální
hmotnosti 30 kg.

Odblokování/zablokování tuhého
panelu


)
Před vyklopením tuhých pane-
lů ověřte, že jsou sedadla 2. řady
posunutá zcela vzad.

)
Pro odblokování panelu posuňte
západku E
směrem nahoru.

)
Přiklopte tuhý panel a poté pro jeho
zajištění posuňte západku E
směrem
dolů.




Nastupování/vystupování ze 3. řady (7 míst) Umístění sedadla do původnípolohy zvenku přes otevřené dveře

Pokud jsou cestující usazeni v sedadlech
3. řady (7 míst):


)

Posuňte sedadlo ručně směrem doza-
du až na doraz. Sedadlo se neposune
do maximální zadní polohy, aby bylo
zajištěno místo pro kolena cestujících
ve 3. řadě.


)
Sklopte sedák.



)
Zvedněte sklápěcí poličku na opě-
radle sedadla ve 2. řadě, pokud je
sklopená.

)
Držte páčku F
nahoře, sedadlo se
odjistí a sedák se zvedne k opěradlu.

)
Zatlačte na opěradlo sedadla smě-
rem dopředu, přitom držte páčku F

přitaženou směrem dopředu.

PO
H
70
SEDADLA VE 3. ŘADĚ (7 MÍST)

Skládací kr
yty

Oba tuhé skládací kryty, pevně spoje-
né s vozidlem, zakrývají dvě sedadla
ve 3. řadě, když jsou tato v zasunuté
poloze.

Složení skládacích krytů


)
Přitáhněte popruh, 3 díly krytu se na
sebe poskládají.
Když jsou sedadla ve 3. řadě narovnaná,
mohou být tyto skládací kryty umístěny:


- v horizontální poloze za sedadla,

- nebo ve vertikální poloze,
čímž u sedadel vytvářejí odkládací
prostor.
Každý ze dvou tuhých krytů může být
zatížen nákladem o maximální hmot-
nosti 100 kg.



)
Vyjměte navíjecí kryt.

)
Je-li třeba, přiklopte tuhé panely
sedadel ve 2. řadě a zajistěte je.

)
Za sedadlem umístěte správně sklá-
dací kryt do vertikální polohy.

)
Zatáhněte za popruh G
, umístěný
na zadní straně opěradla sedadla.
Opěradlo se překlopí směrem doza-
du a současně se posune sedák.
Sedadlo se zajistí v otevřené poloze.



Uložení sedadla



)
Posuňte dolů opěrku hlavy.

)
Umístěte správně skládací kryt do
vertikální polohy za sedadlo.

)
Zatáhněte za popruh H
, umístěný
ve spodní části opěradla sedadla.
Sedadlo je nyní odjištěné.

)
Zatlačte poté opěradlo mírně vpřed.
Opěradlo se sklopí na sedák.
Složené sedadlo se uloží na dno
k tomu určeného prostoru.

)
Položte skládací kryty na složená
sedadla.
