VAROVÁNÍ!(Pokračování)
• Nikdy nezatahujte zmrzlou střechu. Než ji zatáhnete do úložného pro-
storu, počkejte, než rozmrzne. Lát

UPOZORN\fNÍ!(Pokračování)
• Při vysouvání nebo zatahování stře chy dejte pozor, abyste se končeti
nami (rukama či nohama) nepřib
lížili k součástem střechy, hornímu
okraji čelního skla, poličce za zad-
ními sedadly nebo úložnému pro-
storu střechy.
• Pokud používáte k manipulaci se střechou tlačítko na dálkovém ovla-
dači uzamykání a odemykání vozi-
dla (RKE) a při zatahování střechy
se vyskytne potenciální nebezpečí,
okamžitě tlačítko uvolněte, čímž
operaci přerušíte.
• Pokud střechu ovládáte spínačem na palubní desce a při zatahování stře
chy se vyskytne případné nebezpečí,
okamžitě spínač uvolněte, čímž akci
přerušíte.
• Pokud střechu ovládáte spínačem na palubní desce a při vytahování stře
chy se vyskytne případné nebezpečí,
okamžitě spínač uvolněte, čímž akci
přerušíte.
(Pokračování)
UPOZORN\fNÍ!(Pokračování)
• S vozidlem se smíte rozjet pouze tehdy, je-li skládací střecha zcela
vysunuta a zajištěno, nebo je-li nao-
pak zcela zatažena do svého úlož

Uvedení krytu zavazadlového
prostoru do polohy pro uložení
zavazadel
Chcete-li zvětšit kapacitu zavazadelníku
na maximum, můžete jeho kryt složit v
jeho přední části.
Složení krytu zavazadlového prostoru:
uchopte držadlo na svislém dílu krytu
zavazadlového prostoru a vysuňte
zarážky na obou stranách krytu z výřezů
ve tvaru V v obložení. Svislý díl položte
na vodorovný a pak oba díly zdvihněte
směrem dopředu a uložte je ve svislé
poloze do přední části kufru.POZNÁMKA: Ovládání střechy
NEBUDE FUNGOVAT, pokud je
kryt složen v přední \básti zavazadlo-
vého prostoru.
OVLADAČE SKLÁDACÍ
STŘECHY
Spínač ovládání střechy se nachází na
přední straně prostředního tunelu.
Tlačítko pro manipulaci se střechou se
nachází i na dálkovém ovladači uzamy-
kání a odemykání vozidla (RKE) a stře
chu jím můžete ovládat dálkově.
ZATAŽENÍ STŘECHY
Elektrickým spína\bem
POZNÁMKA: Spína\b funguje
pouze v případě, že je zapalování
v poloze ON nebo ACC a v režimu
zpožděného zapnutí elektrospotře-
bi\bů.
Na spínači jsou dvě polohy
„Zatáhnout střechu“ (Top
Down). Stiskněte spínač a
přidržte jej na první zarážce:
elektronické informační centrum vozi-
dla (Electronic Vehicle Information
Center – EVIC) zareaguje hlášením
“MANIPULACE SE STŘECHOU“
(CONVERTIBLE TOP IN OPERA-
TION) na displeji. Systém stáhne
všechna okna, která jsou v horní krajní
Kryt zavazadlového prostoru
Složený kryt zavazadlového prostoru
Tla\bítko skládací střechy
61

poloze, asi o 10 mm, střechu úplně
zatáhne a okna znovu vysune nahoru.
Stiskněte spínač a přidržte jej na druhé
zarážce. Systém stáhne všechna čtyři
okna do spodní krajní polohy a střechu
úplně zatáhne.
Řidič musí spínač ovládání střechy na
přístrojové desce stlačit a držet jej ve
stlačené poloze po celý cyklus zataho-
vání střechy. Pokud se při zatahování
střechy vyskytne překážka, řidič může
manipulaci se střechou přerušit tak, že
spínač uvolní.
Dálkovým ovlada\bem RKE
POZNÁMKA: Kroky 1 – 3 je nutno
provést do pěti sekund.
1. Stiskněte a uvolněte tlačítko
UNLOCK (ODEMKNOUT) na vysí

3. Pokud pomocí pokynů uvedených v
odstavcích 1 a 2 problém nevyřešíte,
postupujte podle kapitoly “Nouzový
režim“.
OCHRANA PROTI V\fTRU
Ochrana proti větru se instaluje do pro-
storu zadních sedadel vozidla. Ochrana
nenarušuje činnost ani funkci skládací
střechy. Proto může zůstat na místě i
tehdy, je-li střecha vysunuta. Pokud ji
nepoužíváte, je vhodné ji složit, aby bylo
více místa na uložení zavazadel pod kry-
tem zavazadlového prostoru.
POZNÁMKA: Před montáží nebo
demontáží ochrany proti větru se
doporu\buje nejprve zatáhnout stře-
chu.
Montáž ochrany proti větru
1. Vyjměte ochranu proti větru z kufru.
2. Rozložte rám ochrany proti větru.
3. Položte menší díl rámu (1) naplocho
na větší díl (2) a zacvaknutím zámku
rámu (3) oba díly spojte.POZNÁMKA: Díly rámu na sobě
musí ležet naplocho, jinak nebude
možné je spojit.
4. Otočte menší díl rámu (1) směrem
od většího dílu (2), dokud otočný zámek
(3) nezajistí oba díly v poloze, v níž tvoří
písmeno L.
5. Vysuňte oba dříky na zadní části vět
šího dílu rámu.
6. Dříky vsuňte do příslušných vybrání
v panelech obložení.
63

7. Kolíky na přední části většího dílu
rámu nastavte proti otvorům v panelech
obložení. Pak je do otvorů zasuňte na
doraz.Demontáž a uložení ochrany proti
větru
Při demontáži, složení a uložení ochrany
proti větru postupujte v opačném pořadí
úkonů. Ale před tím:
Uvolněte otočný zámek (1) a menší díl
rámu složte naplocho na větší díl.
Následně uvolněte zámek rámu (2) a
menší díl rámu oddělte od většího.PROVOZNÍ A VAROVNÁ
HLÁŠENÍ OHLEDN\f
MANIPULACE SE
STŘECHOU

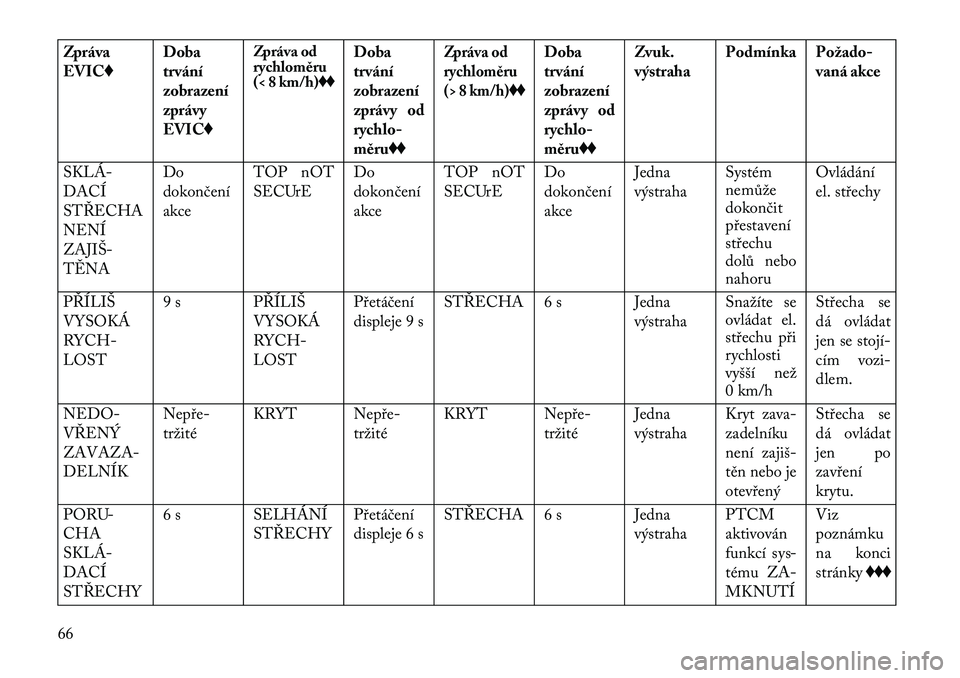

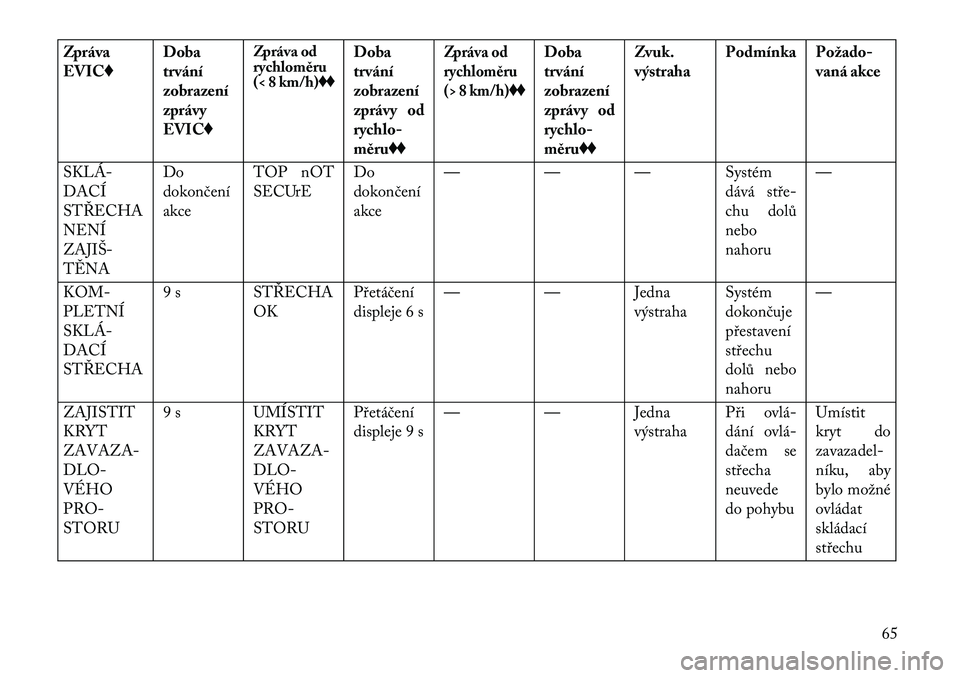

Modul ovládání skládací střechy (Power
Top Control Module - PTCM) zobra-
zuje různá provozní a varovná hlášení
ohledně stavu střechy a manipulace s ní
přes elektronické informační centrum
vozidla (EVIC) a u vozidel bez systému
EVIC na rychloměru. Význam hlášení/
upozornění je uveden v následující
tabulce:64

Zpráva
EVICDoba
trvání
zobrazení
zprávy
EVICZpráva od
rychloměru
(< 8 km/h)
Doba
trvání
zobrazení
zprávy od
rychlo-
měru
Zpráva od
rychloměru
(> 8 km/h)
Doba
trvání
zobrazení
zprávy od
rychlo-
měruZvuk.
výstraha
Podmínka Požado-
vaná akce
SKLÁ

Zpráva
EVICDoba
trvání
zobrazení
zprávy
EVICZpráva od
rychloměru
(< 8 km/h)
Doba
trvání
zobrazení
zprávy od
rychlo-
měru
Zpráva od
rychloměru
(> 8 km/h)
Doba
trvání
zobrazení
zprávy od
rychlo-
měruZvuk.
výstraha
Podmínka Požado-
vaná akce
SKLÁ
