2013 Lancia Flavia Návod k použití a údržbě (in Czech)

FUNKCE NA PŘÍSTROJOVÉ A PALUBNÍ DESCE1 – Výstup vzduchu6 – Rádio11 – Úložná přihrádka
2 – Výstup pro odmlžení bočního okna 7 – Airbag spolucestujícího 12 – Ovládání klimatizace
3 – Přístrojová deska 8 – Odkládací přihrádka13 – Tlačítko uvolnění víka zavazadlového
prostoru
4 – Spínač zapalování 9 – Spínač vyhřívání sedadel14 – Elektrická zásuvka
5 – Analogové hodiny 10 – Spínač výstražných světel
115

SDRUŽENÝ PŘÍSTROJ116

POPIS PŘÍSTROJOVÉ
DESKY
1. Ukazatel teploty
Ukazatel teploty informuje o teplotě
chladicí kapaliny motoru. Je-li ukazatel
teploty pod červenou značkouH, zna-
mená to řádné fungování chladicího sys-
tému. Ukazatel může zobrazovat vyšší
než normální teplotu, když se vozidlo
používá za horkého počasí, při jízdě do
kopce, v hustém provozu nebo při jízdě
s přívěsným vozidlem.
Jestliže se ukazatel vyšplhá na značku H
(červená), spustí se zvuková výstraha.
Zajeďte ke krajnici a zastavte vozidlo.
Nechte vozidlo běžet na volnoběh při
vypnuté klimatizaci, až ukazatel teploty
klesne zpět do normálního rozsahu.
Pokud ukazatel zůstává na značce H
(červená), okamžitě vypněte motor a
volejte servis.
Jak řešit případné přehřívání: Pokud je
klimatizace zapnutá, vypněte ji. Systém
klimatizace přidává teplo do chladicího
systému motoru a vypnutím klimatizace
se toto teplo odstraní. Také můžete nastavit ovládací prvek teploty na maxi-
mální ohřev, ovládací prvek režimu roz-
vodu vzduchu na nohy a ovládací prvek
ventilátoru na maximum. To umožňuje,
aby se blok topení choval jako doplněk
chladiče motoru a pomáhal odstraňovat
horko z chladicího systému motoru.
2. Upozornění na víko palivové nádrže
Šipka v tomto symbolu je při-
pomenutím, že se dvířka pali-
vové nádrže nacházejí na levé
straně vozidla.
3. Palivo\fěr
Přepnutím spínače zapalování na
polohu ON/RUN ukáže ukazatel, kolik
paliva zbývá v palivové nádrži.
4. Otáčko\fěr
Ukazuje rychlost vozidla v mílích za
hodinu (MPH) a v kilometrech za
hodinu (km/h).
5. Kontrolka nízké zásoby paliva
Jakmile klesne hladina pod asi
7,6 l, rozsvítí se symbol paliva a
jednou zazní zvuková výstraha. POZNÁMKA: Rezerva paliva
bude svítit do doby, než dojde k dotan-
kování zhruba 11 l paliva.
6. Kontrolka nabíjecího systému
Tato kontrolka informuje o
stavu elektrického nabíjecího
systému. Kontrolka se musí rozsvítit při
sepnutí zapalování na první polohu a
zůstat krátce svítit při kontrole žárovek
kontrolek. Pokud kontrolka zůstane sví

7. Kontrolka airbagůTato kontrolka se zapne na
čtyři až osm sekund během
kontroly žárovek, když je spí

11. Kontrolka brzdTato kontrolka informuje o růz-
ných funkcích brzd včetně hla-
diny brzdové kapaliny a aktivace parko-
vací brzdy. Pokud kontrolka brzd svítí,
může to znamenat, že byla zatažena par-
kovací brzda, že je brzdová kapalina na
nízké hladině nebo problém protibloko-
vacího brzdového systému.
Tento dvojitý brzdový systém nabízí
rezervní brzdnou kapacitu v případě
závady části hydraulického systému.
Závada v některé z polovin dvojitého
brzdového systému je indikována kont-
rolkou brzd, která se zapne, když hla-
dina brzdové kapaliny v hlavním válci
klesne pod specifikovanou hladinu.
Tato kontrolka bude svítit, dokud pří-
čina nebude odstraněna.
POZNÁMKA: Při prudkém zatá

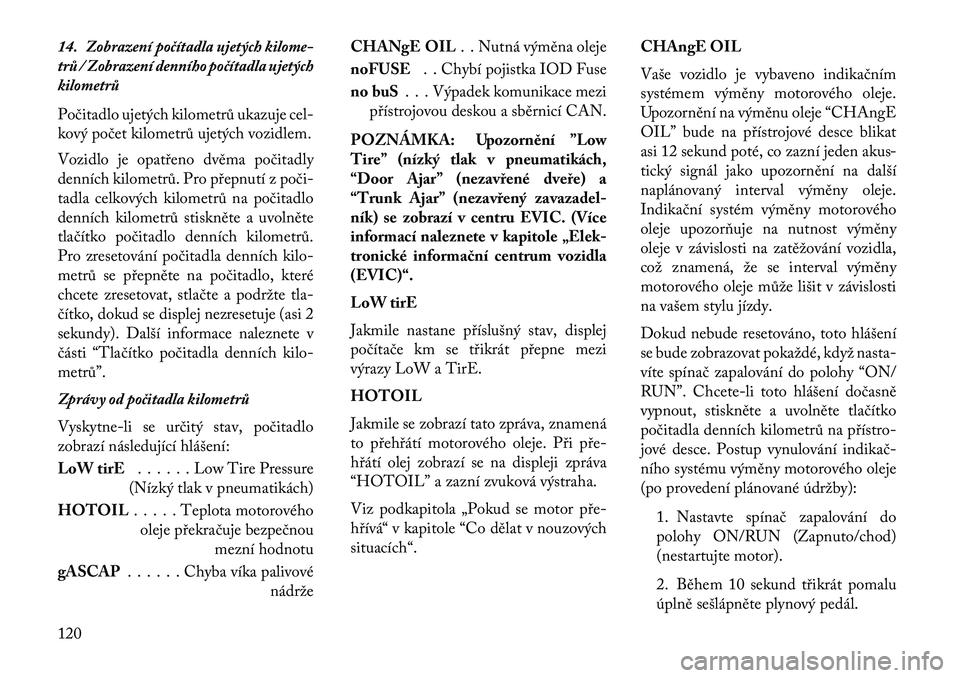

14. Zobrazení počítadla ujetých kilome-
trů / Zobrazení denního počítadla ujetých
kilo\fetrů
Počitadlo ujetých kilometrů ukazuje cel-
kový počet kilometrů ujetých vozidlem.
Vozidlo je opatřeno dvěma počitadly
denních kilometrů. Pro přepnutí z poči-
tadla celkových kilometrů na počitadlo
denních kilometrů stiskněte a uvolněte
tlačítko počitadlo denních kilometrů.
Pro zresetování počitadla denních kilo-
metrů se přepněte na počitadlo, které
chcete zresetovat, stlačte a podržte tla-
čítko, dokud se displej nezresetuje (asi 2
sekundy). Další informace naleznete v
části “Tlačítko počitadla denních kilo-
metrů”.
Zprávy od počitadla kilo\fetrů
Vyskytne-li se určitý stav, počitadlo
zobrazí následující hlášení:
LoW tirE. . . . . . Low Tire Pressure
(Nízký tlak v pneumatikách)
HOTOIL . . . . . Teplota motorového
oleje překračuje bezpečnou
mezní hodnotu
gASCAP . . . . . . Chyba víka palivové
nádržeCHANgE OIL
. . Nutná výměna oleje
noFUSE . . Chybí pojistka IOD Fuse
no buS . . . Výpadek komunikace mezi
přístrojovou deskou a sběrnicí CAN.
POZNÁMKA: Upozornění ”Low
Tire” (nízký tlak v pneumatikách,
“Door Ajar” (nezavřené dveře) a
“Trunk Ajar” (nezavřený zavazadel-
ník) se zobrazí v centru EVIC. (Více
informací naleznete v kapitole „Elek-
tronické informa\bní centrum vozidla
(EVIC)“.
LoW tirE
Jakmile nastane příslušný stav, displej
počítače km se třikrát přepne mezi
výrazy LoW a TirE.
HOTOIL
Jakmile se zobrazí tato zpráva, znamená
to přehřátí motorového oleje. Při pře-
hřátí olej zobrazí se na displeji zpráva
“HOTOIL” a zazní zvuková výstraha.
Viz podkapitola „Pokud se motor pře-
hřívá“ v kapitole “Co dělat v nouzových
situacích“. CHAngE OIL
Vaše vozidlo je vybaveno indikačním
systémem výměny motorového oleje.
Upozornění na výměnu oleje “CHAngE
OIL” bude na přístrojové desce blikat
asi 12 sekund poté, co zazní jeden akus-
tický signál jako upozornění na další
naplánovaný interval výměny oleje.
Indikační systém výměny motorového
oleje upozorňuje na nutnost výměny
oleje v závislosti na zatěžování vozidla,
což znamená, že se interval výměny
motorového oleje může lišit v závislosti
na vašem stylu jízdy.
Dokud nebude resetováno, toto hlášení
se bude zobrazovat pokaždé, když nasta-
víte spínač zapalování do polohy “ON/
RUN”. Chcete-li toto hlášení dočasně
vypnout, stiskněte a uvolněte tlačítko
počitadla denních kilometrů na přístro-
jové desce. Postup vynulování indikač-
ního systému výměny motorového oleje
(po provedení plánované údržby):
1. Nastavte spínač zapalování do
polohy ON/RUN (Zapnuto/chod)
(nestartujte motor).
2. Během 10 sekund třikrát pomalu
úplně sešlápněte plynový pedál.
120

3. Nastavte spínač zapalování do
polohy LOCK.
POZNÁMKA: Pokud se po nastar-
tování vozidla zobrazí hlášení indiká

POZNÁMKA: Bude-li některý
z ukazatelů blikat rychle, zkontrolujte,
zda některá vnější žárovka není vadná.
21. Indikátor p\bedních mlhových světelTento indikátor svítí, když jsou
rozsvícena přední mlhová světla.
22. Kontrolka zabezpečení vozidla
Během aktivace alarmového
systému bude kontrolka
rychle blikat asi 16 sekund.
Je-li alarmový systém aktivní,
kontrolka bliká pomalu. Není
