2013 FIAT SCUDO ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

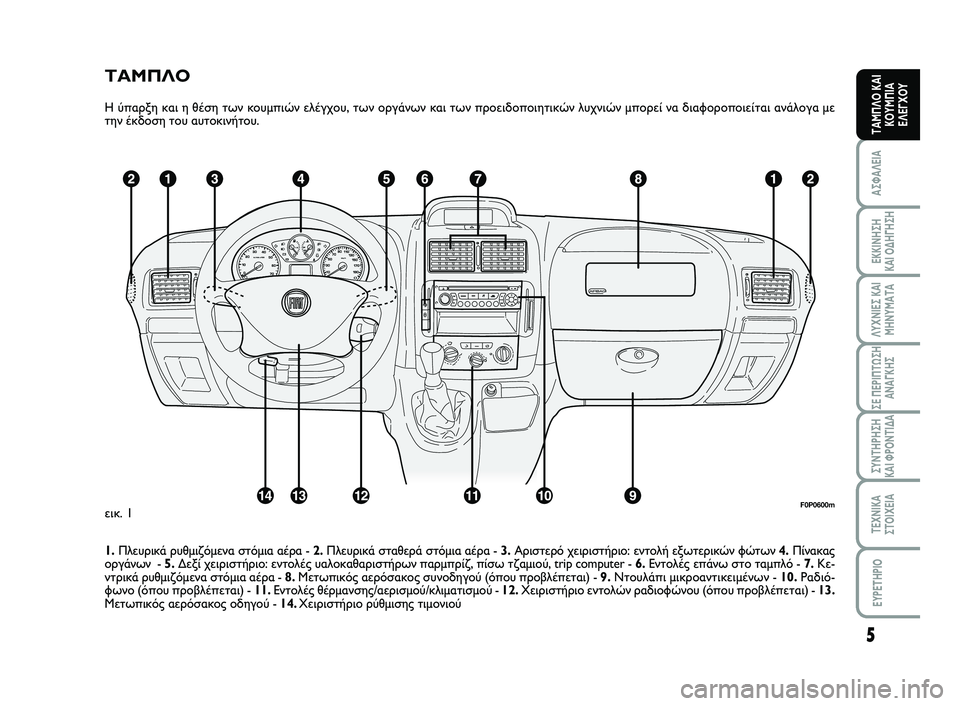

ΤΑΜΠΛΟ
Η ύπαρξη και η θέση των κουμπιών ελέγχου, των οργάνων και των προειδοποιητικών λυχνιών μπορεί να διαφοροποιείται ανάλογα με
την έκδοση του αυτοκινήτου.
1.Πλευρικά ρυθμιζόμενα στόμια αέρα - 2.Πλευρικά σταθερά στόμια αέρα - 3.Αριστερό χειριστήριο: εντολή εξωτερικών φώτων 4.Πίνακας
οργάνων - 5.Δεξί χειριστήριο: εντολές υαλοκαθαριστήρων παρμπρίζ, πίσω τζαμιού, trip computer - 6.Εντολές επάνω στο ταμπλό - 7.Κε-
ντρικά ρυθμιζόμενα στόμια αέρα - 8.Μετωπικός αερόσακος συνοδηγού (όπου προβλέπεται) -9.Ντουλάπι μικροαντικειμένων - 10.Ραδιό-
φωνο (όπου προβλέπεται) - 11.Εντολές θέρμανσης/αερισμού/κλιματισμού - 12.Χειριστήριο εντολών ραδιοφώνου (όπου προβλέπεται) - 13.
Μετωπικός αερόσακος οδηγού - 14. Χειριστήριο ρύθμισης τιμονιού
5
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
F0P0600mεικ. 1
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 5

6
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

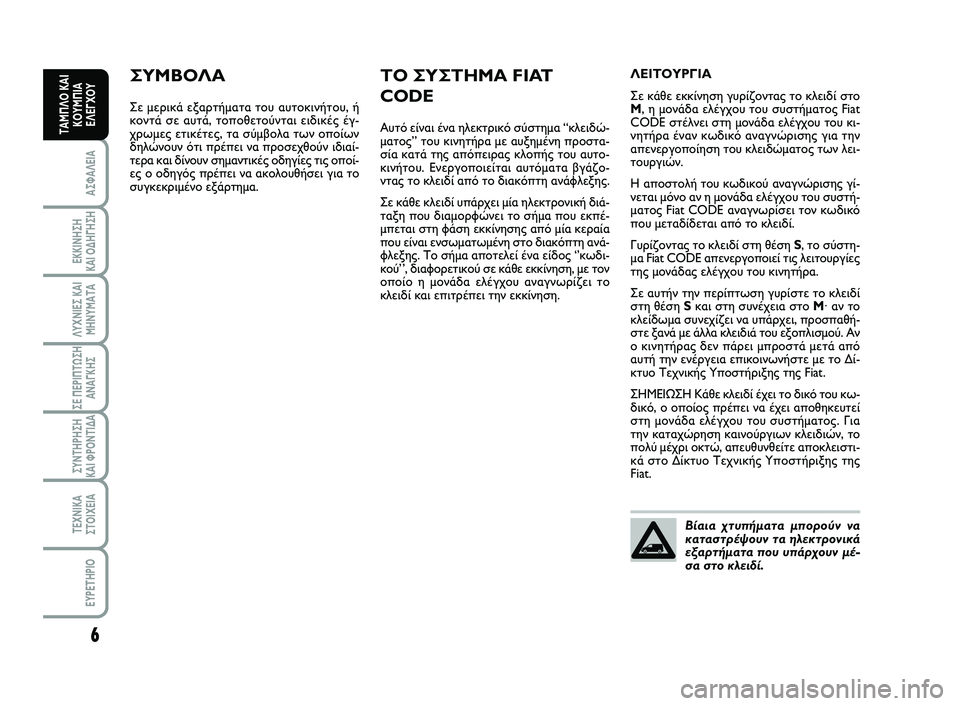

ΣΥΜΒΟΛΑ
Σε μερικά εξαρτήματα του αυτοκινήτου, ή
κοντά σε αυτά, τοποθετούνται ειδικές έγ-
χρωμες ετικέτες, τα σύμβολα των οποίων
δηλώνουν ότι πρέπει να προσεχθούν ιδιαί-
τερα και δίνουν σημαντικές οδηγίες τις οποί-
ες ο οδηγός πρέπει να ακολουθήσει για το
συγκεκριμένο εξάρτημα.
ΤΟ ΣΥΣΤΗΜΑ FIAT
CODE
Αυτό είναι ένα ηλεκτρικό σύστημα “κλειδώ-
ματος” του κινητήρα με αυξημένη προστα-
σία κατά της απόπειρας κλοπής του αυτο-
κινήτου. Ενεργοποιείται αυτόματα βγάζο-
ντας το κλειδί από το διακόπτη ανάφλεξης.
Σε κάθε κλειδί υπάρχει μία ηλεκτρονική διά-
ταξη που διαμορφώνει το σήμα που εκπέ-
μπεται στη φάση εκκίνησης από μία κεραία
που είναι ενσωματωμένη στο διακόπτη ανά-
φλεξης. Το σήμα αποτελεί ένα είδος ‘’κωδι-
κού’ ’, διαφορετικού σε κάθε εκκίνηση, με τον
οποίο η μονάδα ελέγχου αναγνωρίζει το
κλειδί και επιτρέπει την εκκίνηση.
Βίαια χτυπήματα μπορούν να
καταστρέψουν τα ηλεκτρονικά
εξαρτήματα που υπάρχουν μέ-
σα στο κλειδί.
ΛΕΙΤΟΥΡΓΙΑ
Σε κάθε εκκίνηση γυρίζοντας το κλειδί στο
M, η μονάδα ελέγχου του συστήματος Fiat
CODE στέλνει στη μονάδα ελέγχου του κι-
νητήρα έναν κωδικό αναγνώρισης για την
απενεργοποίηση του κλειδώματος των λει-
τουργιών.
Η αποστολή του κωδικού αναγνώρισης γί-
νεται μόνο αν η μονάδα ελέγχου του συστή-
ματος Fiat CODE αναγνωρίσει τον κωδικό
που μεταδίδεται από το κλειδί.
Γυρίζοντας το κλειδί στη θέση S, το σύστη-
μα Fiat CODE απενεργοποιεί τις λειτουργίες
της μονάδας ελέγχου του κινητήρα.
Σε αυτήν την περίπτωση γυρίστε το κλειδί
στη θέση Sκαι στη συνέχεια στο M· αν το
κλείδωμα συνεχίζει να υπάρχει, προσπαθή-
στε ξανά με άλλα κλειδιά του εξοπλισμού. Αν
ο κινητήρας δεν πάρει μπροστά μετά από
αυτή την ενέργεια επικοινωνήστε με το Δί-
κτυο Τεχνικής Υποστήριξης της Fiat.
ΣΗΜΕΙΩΣΗ Κάθε κλειδί έχει το δικό του κω-
δικό, ο οποίος πρέπει να έχει αποθηκευτεί
στη μονάδα ελέγχου του συστήματος. Για
την καταχώρηση καινούργιων κλειδιών, το
πολύ μέχρι οκτώ, απευθυνθείτε αποκλειστι-
κά στο Δίκτυο Τεχνικής Υποστήριξης της
Fiat.
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 6

7
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ
Για να το βάλετε ξανά μέσα στη λαβή κάντετα παρακάτω:
❒κρατήστε πατημένο το πλήκτρο Bκαι μετακινήστε το μεταλλικό ένθετο A
❒αφήστε στη συνέχεια το πλήκτρο Bκαι γυρίστε το μεταλλικό ένθετο Aμέχρι να ασφαλίσει και να πραγματοποιηθεί τοσωστό κλείσιμο.

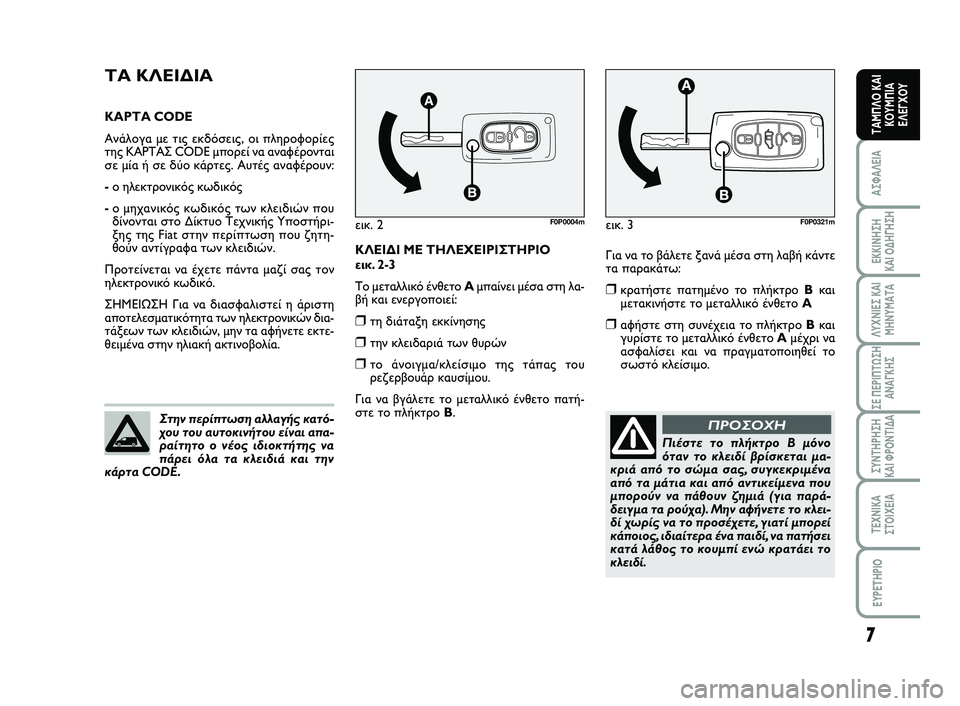

ΤΑ ΚΛΕΙΔΙΑ
ΚΑΡΤΑ CODE
Ανάλογα με τις εκδόσεις, οι πληροφορίες της ΚΑΡΤΑΣ CODE μπορεί να αναφέρονταισε μία ή σε δύο κάρτες. Αυτές αναφέρουν:
- ο ηλεκτρονικός κωδικός
- ο μηχανικός κωδικός των κλειδιών που δίνονται στο Δίκτυο Τεχνικής Υποστήρι-ξης της Fiat στην περίπτωση που ζητη-θούν αντίγραφα των κλειδιών.
Προτείνεται να έχετε πάντα μαζί σας τον ηλεκτρονικό κωδικό.
ΣΗΜΕΙΩΣΗ Για να διασφαλιστεί η άριστη αποτελεσματικότητα των ηλεκτρονικών δια-τάξεων των κλειδιών, μην τα αφήνετε εκτε-θειμένα στην ηλιακή ακτινοβολία.
Στην περίπτωση αλλαγής κατό- χου του αυτοκινήτου είναι απα-ραίτητο ο νέος ιδιοκτήτης ναπάρει όλα τα κλειδιά και τηνκάρτα CODE.
εικ. 2F0P0004mεικ. 3F0P0321m
ΚΛΕΙΔΙ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ εικ. 2-3
Το μεταλλικό ένθετο Aμπαίνει μέσα στη λα- βή και ενεργοποιεί:
❒τη διάταξη εκκίνησης
❒την κλειδαριά των θυρών
❒το άνοιγμα/κλείσιμο της τάπας τουρεζερβουάρ καυσίμου.
Για να βγάλετε το μεταλλικό ένθετο πατή- στε το πλήκτρο B.
Πιέστε το πλήκτρο B μόνο όταν το κλειδί βρίσκεται μα-κριά από το σώμα σας, συγκεκριμένααπό τα μάτια και από αντικείμενα πουμπορούν να πάθουν ζημιά (για παρά-δειγμα τα ρούχα). Μην αφήνετε το κλει-δί χωρίς να το προσέχετε, γιατί μπορείκάποιος, ιδιαίτερα ένα παιδί, να πατήσεικατά λάθος το κουμπί ενώ κρατάει τοκλειδί.
ΠΡΟΣΟΧΗ
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 7

8
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ

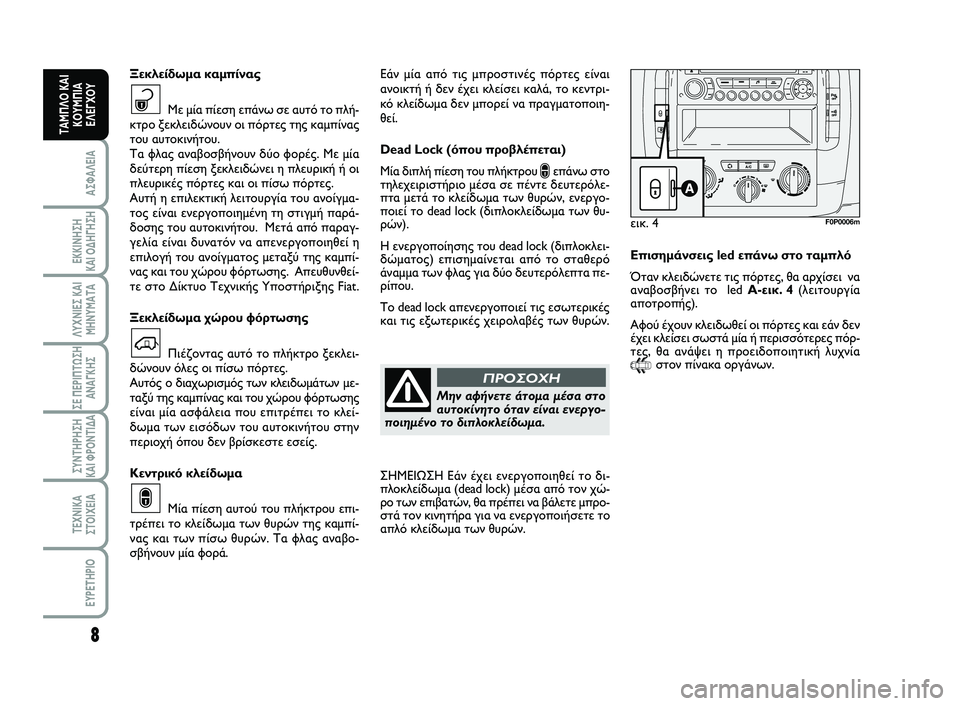

Εάν μία από τις μπροστινές πόρτες είναι ανοικτή ή δεν έχει κλείσει καλά, το κεντρι-κό κλείδωμα δεν μπορεί να πραγματοποιη-θεί.
Dead Lock (όπου προβλέπεται)
Μία διπλή πίεση του πλήκτρου ∫επάνω στο τηλεχειριστήριο μέσα σε πέντε δευτερόλε-πτα μετά το κλείδωμα των θυρών, ενεργο-ποιεί το dead lock (διπλοκλείδωμα των θυ-ρών).
Η ενεργοποίησης του dead lock (διπλοκλει- δώματος) επισημαίνεται από το σταθερόάναμμα των φλας για δύο δευτερόλεπτα πε-ρίπου.
Το dead lock απενεργοποιεί τις εσωτερικές και τις εξωτερικές χειρολαβές των θυρών.
Επισημάνσεις led επάνω στο ταμπλό
Όταν κλειδώνετε τις πόρτες, θα αρχίσει να αναβοσβήνει το led A-εικ. 4(λειτουργία αποτροπής).
Αφού έχουν κλειδωθεί οι πόρτες και εάν δεν έχει κλείσει σωστά μία ή περισσότερες πόρ-τες, θα ανάψει η προειδοποιητική λυχνία
9
εικ. 4F0P0006m
Ξεκλείδωμα καμπίνας
Με μία πίεση επάνω σε αυτό το πλή- κτρο ξεκλειδώνουν οι πόρτες της καμπίναςτου αυτοκινήτου. Τα φλας αναβοσβήνουν δύο φορές. Με μίαδεύτερη πίεση ξεκλειδώνει η πλευρική ή οιπλευρικές πόρτες και οι πίσω πόρτες. Αυτή η επιλεκτική λειτουργία του ανοίγμα-τος είναι ενεργοποιημένη τη στιγμή παρά-δοσης του αυτοκινήτου. Μετά από παραγ-γελία είναι δυνατόν να απενεργοποιηθεί ηεπιλογή του ανοίγματος μεταξύ της καμπί-νας και του χώρου φόρτωσης. Απευθυνθεί-τε στο Δίκτυο Τεχνικής Υποστήριξης Fiat.
Ξεκλείδωμα χώρου φόρτωσης
Πιέζοντας αυτό το πλήκτρο ξεκλει- δώνουν όλες οι πίσω πόρτες. Αυτός ο διαχωρισμός των κλειδωμάτων με-ταξύ της καμπίνας και του χώρου φόρτωσηςείναι μία ασφάλεια που επιτρέπει το κλεί-δωμα των εισόδων του αυτοκινήτου στηνπεριοχή όπου δεν βρίσκεστε εσείς.
Κεντρικό κλείδωμα
Μία πίεση αυτού του πλήκτρου επι- τρέπει το κλείδωμα των θυρών της καμπί-νας και των πίσω θυρών. Τα φλας αναβο-σβήνουν μία φορά.
∫
`
ª
Μην αφήνετε άτομα μέσα στο αυτοκίνητο όταν είναι ενεργο-ποιημένο το διπλοκλείδωμα.
ΠΡΟΣΟΧΗ
ΣΗΜΕΙΩΣΗ Εάν έχει ενεργοποιηθεί το δι- πλοκλείδωμα (dead lock) μέσα από τον χώ-ρο των επιβατών, θα πρέπει να βάλετε μπρο-στά τον κινητήρα για να ενεργοποιήσετε τοαπλό κλείδωμα των θυρών.
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 8
στον πίνακα οργάνων.

9
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Οι χρησιμοποιημένες μπατα-
ρίες μολύνουν το περιβάλλον.
Θα πρέπει να τις πετάτε στα
προβλεπόμενα ειδικά δοχεία
όπως ορίζει η νομοθεσία ή να τις δίνετε
στο Δίκτυο Τεχνικής Υποστήριξης της
Fiat , όπου και θα ασχοληθούν εκείνοι με
την απόρριψή τους.
εικ. 5F0P0007mεικ. 6F0P0008m

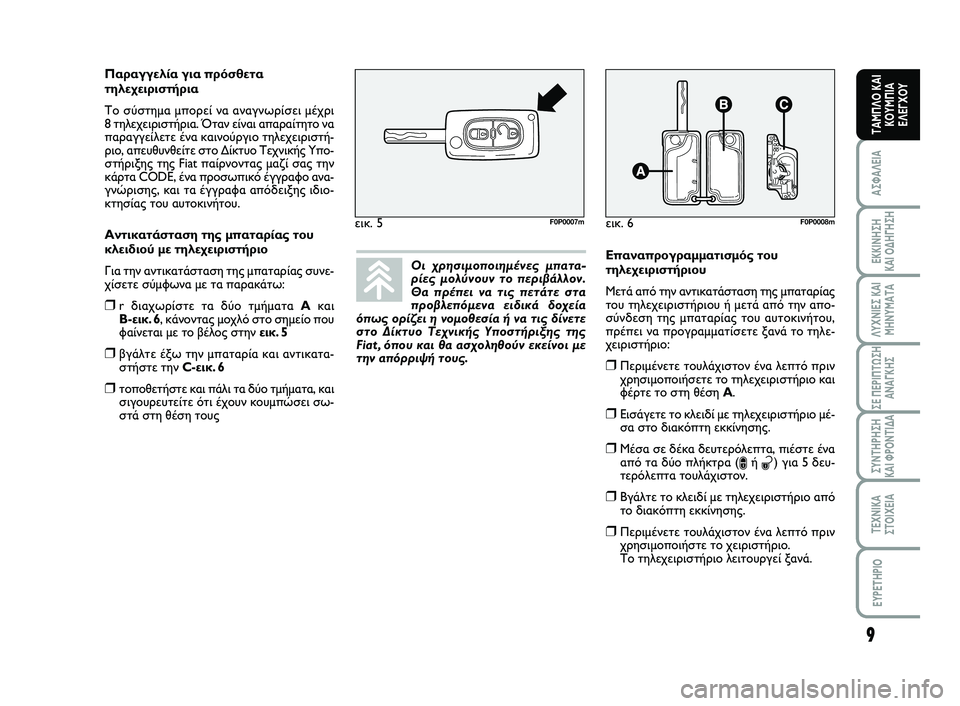

Παραγγελία για πρόσθετα
τηλεχειριστήρια
Το σύστημα μπορεί να αναγνωρίσει μέχρι
τηλεχειριστήρια. Όταν είναι απαραίτητο να
παραγγείλετε ένα καινούργιο τηλεχειριστή-
ριο, απευθυνθείτε στο Δίκτυο Τεχνικής Υπο-
στήριξης της Fiat παίρνοντας μαζί σας την
κάρτα CODE, ένα προσωπικό έγγραφο ανα-
γνώρισης, και τα έγγραφα απόδειξης ιδιο-
κτησίας του αυτοκινήτου.
Αντικατάσταση της μπαταρίας του
κλειδιού με τηλεχειριστήριο
Για την αντικατάσταση της μπαταρίας συνε-
χίσετε σύμφωνα με τα παρακάτω:
❒r διαχωρίστε τα δύο τμήματα A και
B-εικ. 6, κάνοντας μοχλό στο σημείο που
φαίνεται με το βέλος στην εικ. 5
❒βγάλτε έξω την μπαταρία και αντικατα-
στήστε την C-εικ. 6
❒τοποθετήστε και πάλι τα δύο τμήματα, και
σιγουρευτείτε ότι έχουν κουμπώσει σω-
στά στη θέση τουςΕπαναπρογραμματισμός του
τηλεχειριστήριου
Μετά από την αντικατάσταση της μπαταρίας
του τηλεχειριστήριου ή μετά από την απο-
σύνδεση της μπαταρίας του αυτοκινήτου,
πρέπει να προγραμματίσετε ξανά το τηλε-
χειριστήριο:
❒Περιμένετε τουλάχιστον ένα λεπτό πριν
χρησιμοποιήσετε το τηλεχειριστήριο και
φέρτε το στη θέση A.
❒Εισάγετε το κλειδί με τηλεχειριστήριο μέ-
σα στο διακόπτη εκκίνησης.
❒Μέσα σε δέκα δευτερόλεπτα, πιέστε ένα
από τα δύο πλήκτρα (
∫ή ª) για 5 δευ-
τερόλεπτα τουλάχιστον.
❒Βγάλτε το κλειδί με τηλεχειριστήριο από
το διακόπτη εκκίνησης.
❒Περιμένετε τουλάχιστον ένα λεπτό πριν
χρησιμοποιήστε το χειριστήριο.
Το τηλεχειριστήριο λειτουργεί ξανά.
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 9

10
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ

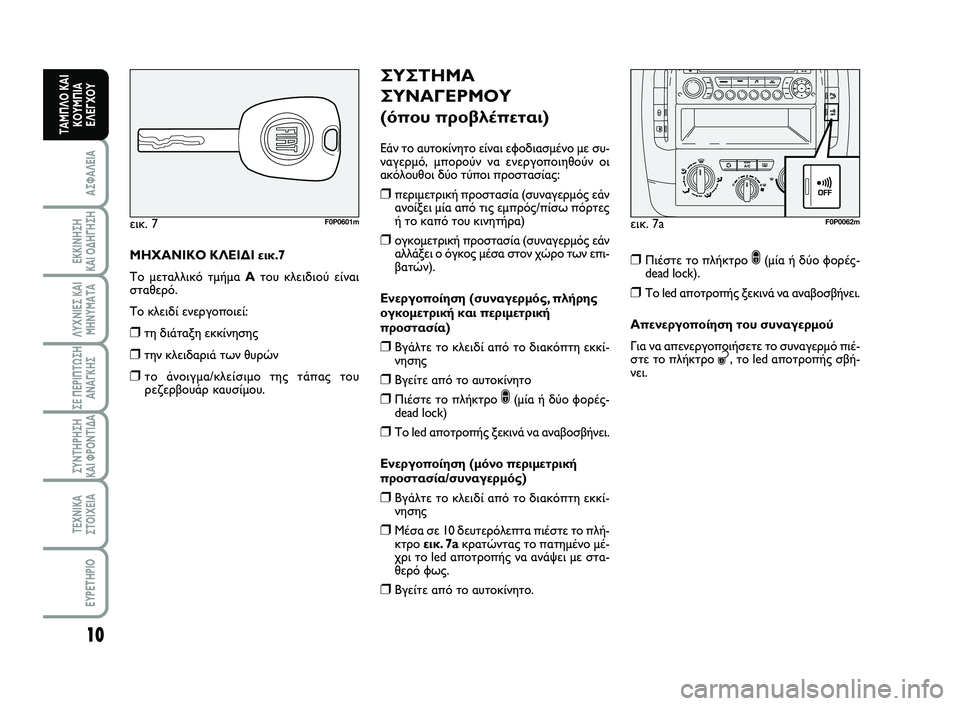

ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ εικ.7
Το μεταλλικό τμήμα Aτου κλειδιού είναι σταθερό.
Το κλειδί ενεργοποιεί:
❒τη διάταξη εκκίνησης
❒την κλειδαριά των θυρών
❒το άνοιγμα/κλείσιμο της τάπας του ρεζερβουάρ καυσίμου.
εικ. 7F0P0601m
ΣΥΣΤΗΜΑ
ΣΥΝΑΓΕΡΜΟΥ
(όπου προβλέπεται)
Εάν το αυτοκίνητο είναι εφοδιασμένο με συ- ναγερμό, μπορούν να ενεργοποιηθούν οιακόλουθοι δύο τύποι προστασίας:
❒περιμετρική προστασία (συναγερμός εάνανοίξει μία από τις εμπρός/πίσω πόρτεςή το καπό του κινητήρα)
❒ογκομετρική προστασία (συναγερμός εάναλλάξει ο όγκος μέσα στον χώρο των επι-βατών).
Ενεργοποίηση (συναγερμός, πλήρης ογκομετρική και περιμετρικήπροστασία)
❒Βγάλτε το κλειδί από το διακόπτη εκκί- νησης
❒Βγείτε από το αυτοκίνητο
❒Πιέστε το πλήκτρο ∫(μία ή δύο φορές-dead lock)
❒Το led αποτροπής ξεκινά να αναβοσβήνει.
Ενεργοποίηση (μόνο περιμετρική προστασία/συναγερμός)
❒Βγάλτε το κλειδί από το διακόπτη εκκί- νησης
❒Μέσα σε 10 δευτερόλεπτα πιέστε το πλή-κτρο εικ. 7a κρατώντας το πατημένο μέ- χρι το led αποτροπής να ανάψει με στα-θερό φως.
❒Βγείτε από το αυτοκίνητο.
❒Πιέστε το πλήκτρο ∫(μία ή δύο φορές-dead lock).
❒Το led αποτροπής ξεκινά να αναβοσβήνει.
Απενεργοποίηση του συναγερμού
Για να απενεργοποιήσετε το συναγερμό πιέ- στε το πλήκτρο ª, το led αποτροπής σβή-νει.
εικ. 7aF0P0062m
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 10

11
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

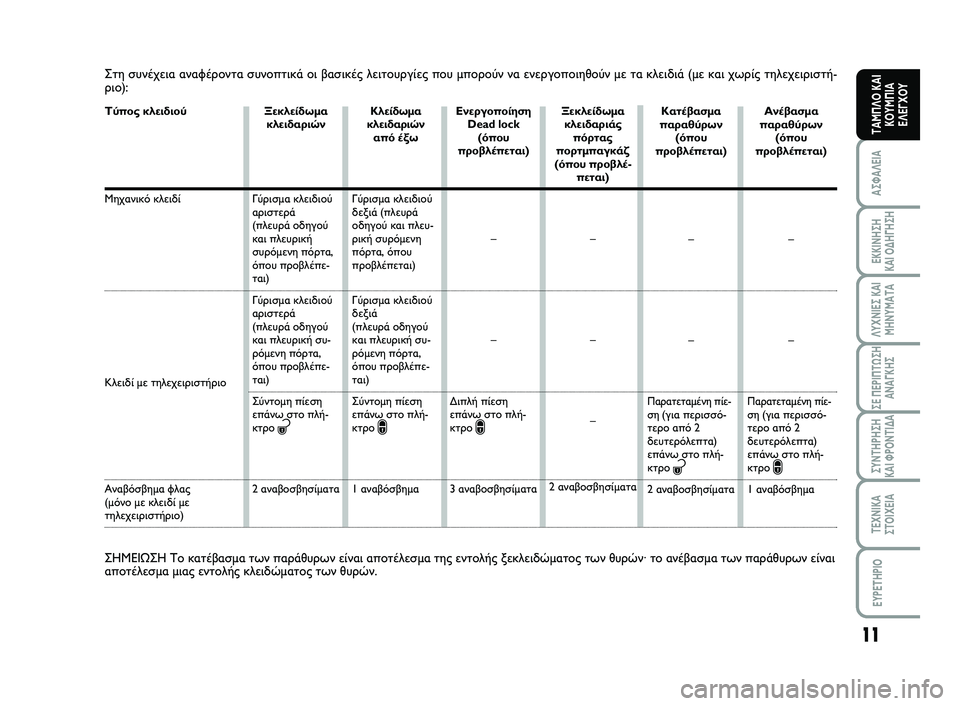

Στη συνέχεια αναφέροντα συνοπτικά οι βασικές λειτουργίες που μπορούν να ενεργοποιηθούν με τα κλειδιά (με και χωρίς τηλεχειριστή-
ριο):
Τύπος κλειδιού
Μηχανικό κλειδί
Κλειδί με τηλεχειριστήριο
Αναβόσβημα φλας
(μόνο με κλειδί με
τηλεχειριστήριο)Ξεκλείδωμα
κλειδαριών
Γύρισμα κλειδιού
αριστερά
(πλευρά οδηγού
και πλευρική
συρόμενη πόρτα,
όπου προβλέπε-
ται)
Γύρισμα κλειδιού
αριστερά
(πλευρά οδηγού
και πλευρική συ-
ρόμενη πόρτα,
όπου προβλέπε-
ται)
Σύντομη πίεση
επάνω στο πλή-
κτρο
ª
2 αναβοσβησίματαΚλείδωμα
κλειδαριών
από έξω
Γύρισμα κλειδιού
δεξιά (πλευρά
οδηγού και πλευ-
ρική συρόμενη
πόρτα, όπου
προβλέπεται)
Γύρισμα κλειδιού
δεξιά
(πλευρά οδηγού
και πλευρική συ-
ρόμενη πόρτα,
όπου προβλέπε-
ται)
Σύντομη πίεση
επάνω στο πλή-
κτρο
∫
1 αναβόσβημαΕνεργοποίηση
Dead lock
(όπου
προβλέπεται)
–
–
Διπλή πίεση
επάνω στο πλή-
κτρο
∫
3 αναβοσβησίματαΞεκλείδωμα
κλειδαριάς
πόρτας
πορτμπαγκάζ
(όπου προβλέ-
πεται)
–
–
–
2 αναβοσβησίματαΚατέβασμα
παραθύρων
(όπου
προβλέπεται)
–
–
Παρατεταμένη πίε-
ση (για περισσό-
τερο από 2
δευτερόλεπτα)
επάνω στο πλή-
κτρο
ª
2 αναβοσβησίματαΑνέβασμα
παραθύρων
(όπου
προβλέπεται)
–
–
Παρατεταμένη πίε-
ση (για περισσό-
τερο από 2
δευτερόλεπτα)
επάνω στο πλή-
κτρο
∫
1 αναβόσβημα
ΣΗΜΕΙΩΣΗ Το κατέβασμα των παράθυρων είναι αποτέλεσμα της εντολής ξεκλειδώματος των θυρών· το ανέβασμα των παράθυρων είναι
αποτέλεσμα μιας εντολής κλειδώματος των θυρών.
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 11

12
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

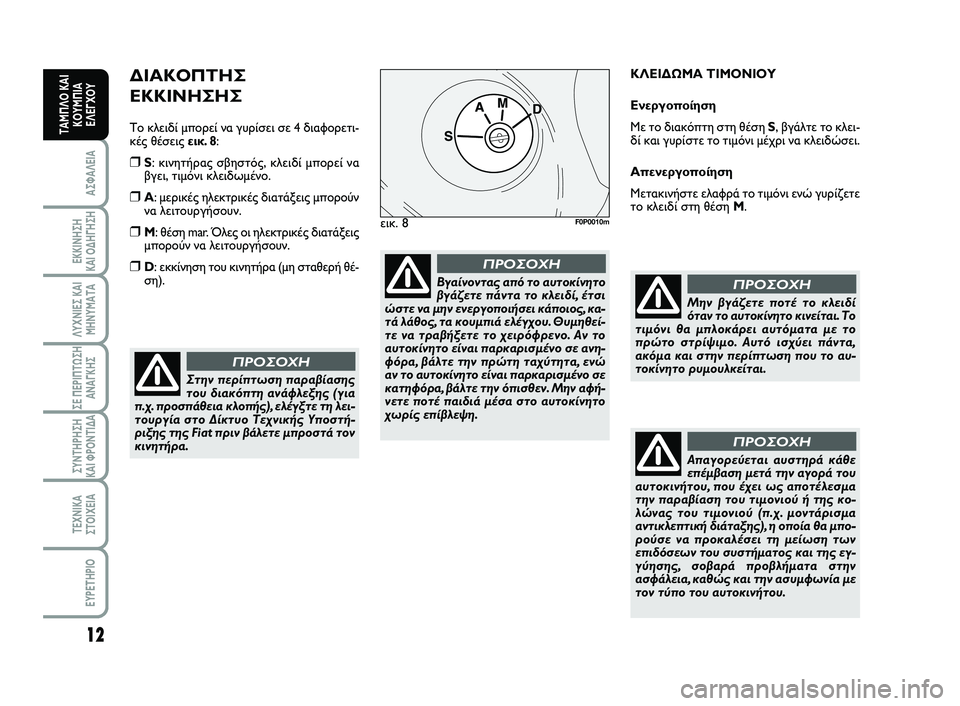

ΔΙΑΚΟΠΤΗΣ
ΕΚΚΙΝΗΣΗΣ
Το κλειδί μπορεί να γυρίσει σε 4 διαφορετι-
κές θέσεις εικ. 8:
❒S: κινητήρας σβηστός, κλειδί μπορεί να
βγει, τιμόνι κλειδωμένο.
❒A: μερικές ηλεκτρικές διατάξεις μπορούν
να λειτουργήσουν.
❒M: θέση mar. Όλες οι ηλεκτρικές διατάξεις
μπορούν να λειτουργήσουν.
❒D: εκκίνηση του κινητήρα (μη σταθερή θέ-
ση).ΚΛΕΙΔΩΜΑ ΤΙΜΟΝΙΟΥ
Ενεργοποίηση
Με το διακόπτη στη θέση S, βγάλτε το κλει-
δί και γυρίστε το τιμόνι μέχρι να κλειδώσει.
Απενεργοποίηση
Μετακινήστε ελαφρά το τιμόνι ενώ γυρίζετε
το κλειδί στη θέση M.
Στην περίπτωση παραβίασης
του διακόπτη ανάφλεξης (για
π.χ. προσπάθεια κλοπής), ελέγξτε τη λει-
τουργία στο Δίκτυο Τεχνικής Υποστή-
ριξης της Fiat πριν βάλετε μπροστά τον
κινητήρα.
ΠΡΟΣΟΧΗ
Βγαίνοντας από το αυτοκίνητο
βγάζετε πάντα το κλειδί, έτσι
ώστε να μην ενεργοποιήσει κάποιος, κα-
τά λάθος, τα κουμπιά ελέγχου. Θυμηθεί-
τε να τραβήξετε το χειρόφρενο. Αν το
αυτοκίνητο είναι παρκαρισμένο σε ανη-
φόρα, βάλτε την πρώτη ταχύτητα, ενώ
αν το αυτοκίνητο είναι παρκαρισμένο σε
κατηφόρα, βάλτε την όπισθεν. Μην αφή-
νετε ποτέ παιδιά μέσα στο αυτοκίνητο
χωρίς επίβλεψη.
ΠΡΟΣΟΧΗ
εικ. 8F0P0010m
Μην βγάζετε ποτέ το κλειδί
όταν το αυτοκίνητο κινείται. Το
τιμόνι θα μπλοκάρει αυτόματα με το
πρώτο στρίψιμο. Αυτό ισχύει πάντα,
ακόμα και στην περίπτωση που το αυ-
τοκίνητο ρυμουλκείται.
ΠΡΟΣΟΧΗ
Απαγορεύεται αυστηρά κάθε
επέμβαση μετά την αγορά του
αυτοκινήτου, που έχει ως αποτέλεσμα
την παραβίαση του τιμονιού ή της κο-
λώνας του τιμονιού (π.χ. μοντάρισμα
αντικλεπτική διάταξης), η οποία θα μπο-
ρούσε να προκαλέσει τη μείωση των
επιδόσεων του συστήματος και της εγ-
γύησης, σοβαρά προβλήματα στην
ασφάλεια, καθώς και την ασυμφωνία με
τον τύπο του αυτοκινήτου.
ΠΡΟΣΟΧΗ
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 12
