CHAVES

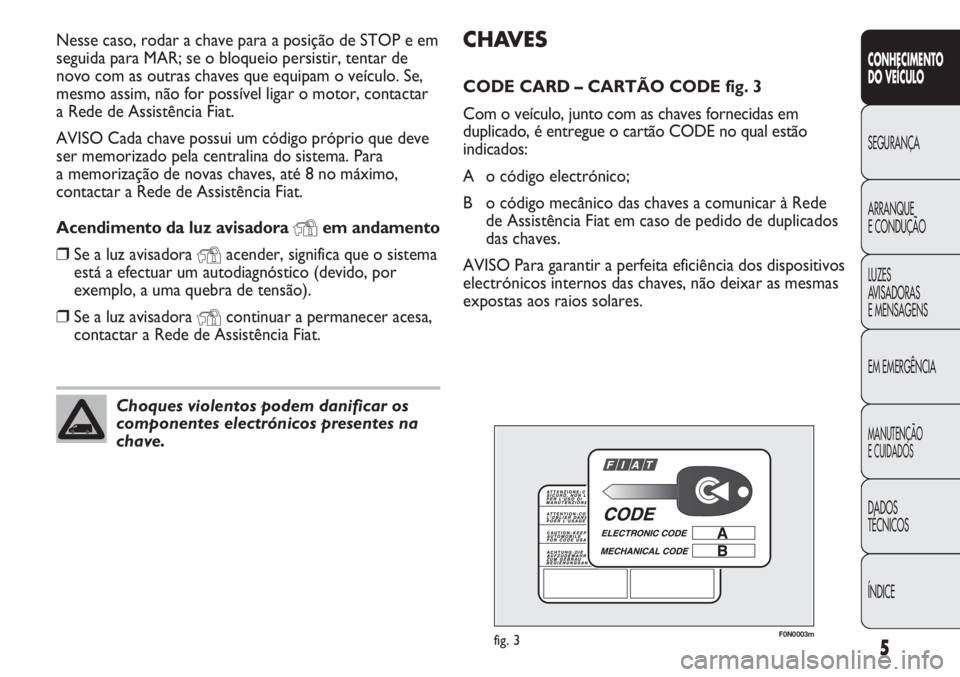

CODE CARD – CARTÃO CODE fig. 3
Com o veículo, junto com as chaves fornecidas em
duplicado, é entregue o cartão CODE no qual estão
indicados:
A o código electrónico;
B o código mecânico das chaves a comunicar à Rede
de Assistência Fiat em caso de pedido de duplicados
das chaves.
AVISO Para garantir a perfeita eficiência dos dispositivos
electrónicos internos das chaves, não deixar as mesmas
expostas aos raios solares. Nesse caso, rodar a chave para a posição de STOP e em
seguida para MAR; se o bloqueio persistir, tentar de
novo com as outras chaves que equipam o veículo. Se,
mesmo assim, não for possível ligar o motor, contactar
a Rede de Assistência Fiat.
AVISO Cada chave possui um código próprio que deve
ser memorizado pela centralina do sistema. Para
a memorização de novas chaves, até 8 no máximo,
contactar a Rede de Assistência Fiat.
Acendimento da luz avisadora
Yem andamento
❒Se a luz avisadora Yacender, significa que o sistema
está a efectuar um autodiagnóstico (devido, por
exemplo, a uma quebra de tensão).
❒Se a luz avisadora Ycontinuar a permanecer acesa,
contactar a Rede de Assistência Fiat.
Choques violentos podem danificar os
componentes electrónicos presentes na
chave.
F0N0003mfig. 3

F0N0800mfig. 4
Para o reinserir no punho, proceder da forma seguinte:
❒manter carregado o botão B e rodar o recorte do
corpo metálico A;
❒largar o botão B e rodar completamente o recorte
do corpo metálico A até ouvir o estalido de bloqueio
que garante o fecho correcto.
CHAVE COM TELECOMANDO fig. 4-5
O recorte do corpo metálico A é de ocultação, no
punho da chave, e acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão do depósito de
combustível.
Para extrair o recorte do corpo metálico, carregar no
botão
B.
6
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Em caso de mudança de propriedade do
veículo, é indispensável que o novo
proprietário entre na posse de todas as
chaves e do cartão CODE.
Carregar no botão B apenas quando
a chave se encontrar afastada do corpo,
em especial dos olhos e de objectos que se
possam deteriorar (por exemplo, vestuário).
Não deixar a chave sem vigilância para evitar
que alguém, especialmente as crianças, a possa
manusear e premir acidentalmente o referido
botão.
ADVERTÊNCIA
O botão Qacciona o desbloqueio das portas anteriores.
O botão Áacciona o bloqueio total das portas.
O botão Pacciona o desbloqueio das portas do vão
de carga.
Ao efectuar o desbloqueio das portas, acendem-se, por
um tempo preestabelecido, as luzes do plafonier interno.

7
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0N0801mfig. 5F0N0114mfig. 6
Pedido de telecomandos suplementares
O sistema pode reconhecer até 8 telecomandos. Caso
seja necessário pedir um novo telecomando, dirigir-se
à Rede de Assistência Fiat levando consigo o cartão
CODE, um documento de identidade e os documentos
identificativos de propriedade do veículo. Para algumas versões está prevista uma chave com
telecomando de 2 botões Áe Ëfig. 5.
O botão Áacciona o bloqueio de todas as portas.
O botão Ëacciona o desbloqueio de todas as portas.
Sinalizações led no tablier
Ao efectuar o bloqueio das portas, o led A-fig. 6 acende-se
por aprox. 3 segundos, em seguida inicia a piscar (função
de dissuasão).
Se, ao efectuar o bloqueio das portas, uma ou mais
portas não estiverem fechadas correctamente, o led
pisca rapidamente junto com os indicadores de direcção.

F0N0802mfig. 7F0N0337mfig. 8
CHAVE MECÂNICA fig. 8
O corpo metálico A da chave é fixo.
A chave acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão do depósito do
combustível. Substituição da pilha da chave com telecomando
fig. 7
Para substituir a pilha proceder do modo seguinte:
❒carregar no botão A e deslocar o recorte do corpo
metálico B para a posição de aberta;
❒rodar o parafuso C para :utilizando uma chave de
fendas com ponta fina;
❒extrair a gaveta porta-bateria D e substituir a pilha
E respeitando as polaridades;
❒reintroduzir a gaveta porta-bateria D no interior da
chave e bloqueá-la rodando o parafuso C para
Á.
8
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
As pilhas usadas são nocivas para o meio
ambiente, portanto, devem ser colocadas
nos contentores específicos (pilhão) como
previsto pelas normas de lei ou podem ser
entregues à Rede de Assistência Fiat, que lhes
dará o destino devido.

9
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
De seguida, são recapituladas as principais funções activáveis com as chaves (com e sem telecomando):
Tipo de chave
Chave mecânica
Chave com telecomando
Sinalização visual
Intermitência dos indicadores
de direcção (somente por
chave com telecomando)
Led de dissuasão
Desbloqueio
das fechaduras
Rotação da chave
para a esquerda
(lado condutor)
Rotação da chave
para a esquerda
(lado condutor)
Pressão breve
no botão
Q/Ë
2 intermitências
ApagamentoBloqueio das
fechaduras
pelo exterior
Rotação da chave
para a direita
(lado condutor)
Rotação da chave
para a direita
(lado condutor)
Pressão breve
no botão
Á
1 intermitência
Acendimento fixo
por cerca de 3
segundos e
posteriormente
intermitência de
dissuasãoActivação Dead
Lock (*)
–
–
Dupla pressão
no botão
Á
3 intermitências
Dupla
intermitência e
posteriormente
intermitência de
dissuasãoDesbloqueio
da fechadura do
vão de carga
–
–
Pressão breve
no botão
P
2 intermitências
Intermitência de
dissuasão
(*) Para versões/mercados, se prevista.
AVISO A manobra de abertura dos vidros é uma consequência de um comando de desbloqueio das portas; a manobra de fecho
dos vidros é uma consequência de um comando de bloqueio das portas.
Subida dos
vidros (*)
–
–
Pressão prolongada
(por mais de
2 segundos)
no botão
Á
1 intermitência
Intermitência de
dissuasão Decida dos
vidros (*)
–
–
Pressão prolongada(por mais de 2
segundos)
no botão
Q
2 intermitências
Apagamento

Está previsto um número máximo de ciclos
sonoros/visuais, após os quais o sistema retoma a sua
função normal de monitorização.
AVISO A função de bloqueio do motor é garantida pelo
Fiat CODE, que é activado automaticamente retirando
a chave do dispositivo de arranque.

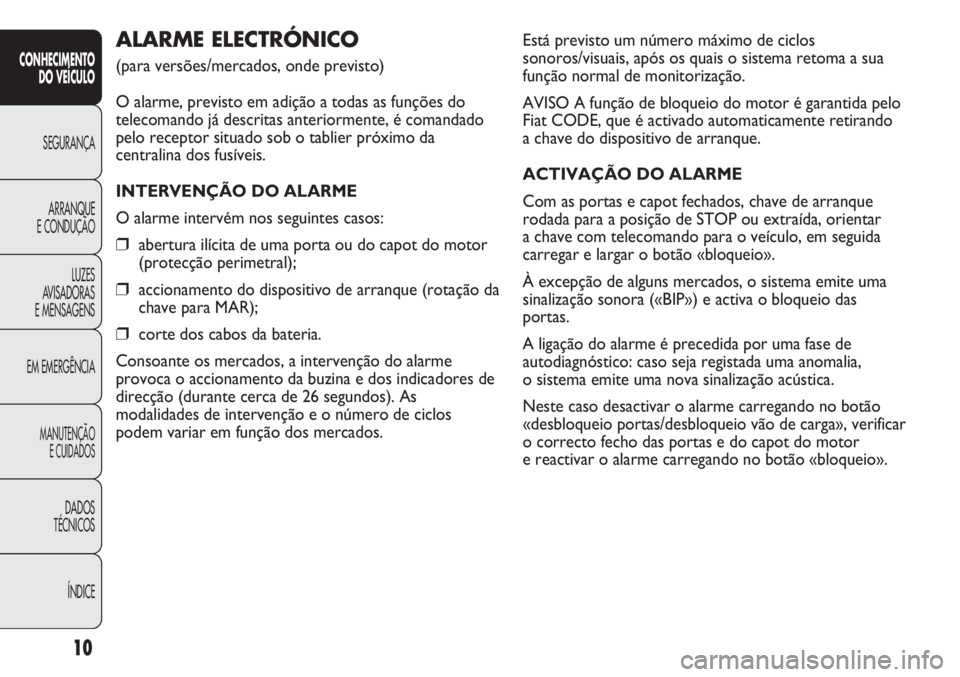

ACTIVAÇÃO DO ALARME
Com as portas e capot fechados, chave de arranque
rodada para a posição de STOP ou extraída, orientar
a chave com telecomando para o veículo, em seguida
carregar e largar o botão «bloqueio».
À excepção de alguns mercados, o sistema emite uma
sinalização sonora («BIP») e activa o bloqueio das
portas.
A ligação do alarme é precedida por uma fase de
autodiagnóstico: caso seja registada uma anomalia,
o sistema emite uma nova sinalização acústica.
Neste caso desactivar o alarme carregando no botão
«desbloqueio portas/desbloqueio vão de carga», verificar
o correcto fecho das portas e do capot do motor
e reactivar o alarme carregando no botão «bloqueio».ALARME ELECTRÓNICO
(para versões/mercados, onde previsto)
O alarme, previsto em adição a todas as funções do
telecomando já descritas anteriormente, é comandado
pelo receptor situado sob o tablier próximo da
centralina dos fusíveis.
INTERVENÇÃO DO ALARME
O alarme intervém nos seguintes casos:
❒abertura ilícita de uma porta ou do capot do motor
(protecção perimetral);
❒accionamento do dispositivo de arranque (rotação da
chave para MAR);
❒corte dos cabos da bateria.
Consoante os mercados, a intervenção do alarme
provoca o accionamento da buzina e dos indicadores de
direcção (durante cerca de 26 segundos). As
modalidades de intervenção e o número de ciclos
podem variar em função dos mercados.
10
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

11
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
DESACTIVAÇÃO DO ALARME
Carregar no botão «desbloqueio portas/desbloqueio vão
de carga» da chave com telecomando.
São efectuadas as seguintes acções (excepto para alguns
mercados):
❒dois breves acendimentos dos indicadores de direcção;
❒duas breves sinalizações acústicas («BIP»);
❒desbloqueio das portas.
AVISO Ao accionar a abertura centralizada com
o recorte do corpo metálico da chave, o alarme não
é desactivado. Caso contrário, a porta e o capot incorrectamente
fechados ficam excluídos do controlo do sistema de
alarme.
Se o alarme emitir um aviso sonoro, mesmo com as
portas e capot do motor correctamente fechados, isso
significa que se verificou uma anomalia de funcionamento
do sistema. Dirigir-se, portanto, à Rede de Assistência Fiat.
AVISO Ao accionar o fecho centralizado através do
recorte do corpo metálico da chave, o alarme não
é activado.
AVISO O alarme é adequado, de origem, às normas dos
diferentes países.

SINALIZAÇÃO DE TENTATIVA DE EFRACÇÃO
Cada tentativa de efracção é sinalizada pelo
acendimento da luz avis. específica
Yno quadro de
instrumentos, juntamente com a mensagem visualizada
no ecrã se presente (ver o capítulo «Luzes avis.
e mensagens»).
DESACTIVAÇÃO DO ALARME
Para desactivar completamente o alarme (por exemplo,
em caso de uma longa inactividade do veículo) fechar
simplesmente o veículo rodando o corpo metálico da
chave com telecomando na fechadura.
AVISO Se as pilhas do telecomando ficarem
descarregadas, ou em caso de avaria do sistema, para
desactivar o alarme, introduzir a chave no dispositivo de
arranque e rodá-la para a posição MAR.
12
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

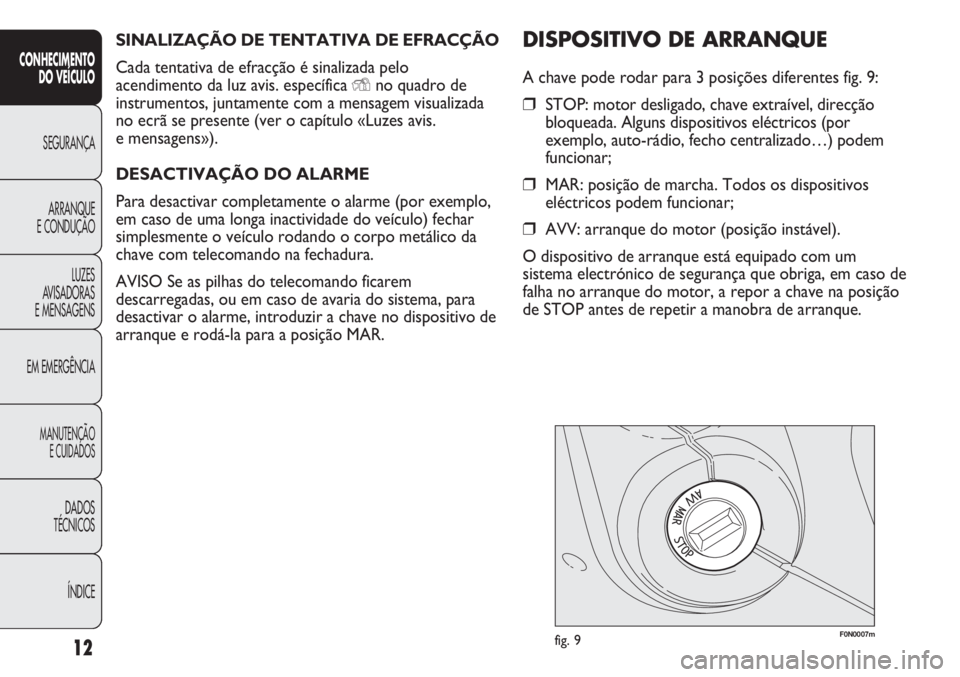

DISPOSITIVO DE ARRANQUE
A chave pode rodar para 3 posições diferentes fig. 9:
❒STOP: motor desligado, chave extraível, direcção
bloqueada. Alguns dispositivos eléctricos (por
exemplo, auto-rádio, fecho centralizado…) podem
funcionar;
❒MAR: posição de marcha. Todos os dispositivos
eléctricos podem funcionar;
❒AVV: arranque do motor (posição instável).
O dispositivo de arranque está equipado com um
sistema electrónico de segurança que obriga, em caso de
falha no arranque do motor, a repor a chave na posição
de STOP antes de repetir a manobra de arranque.
F0N0007mfig. 9
