USO E MANUTENÇÃO
FIATDUCATO

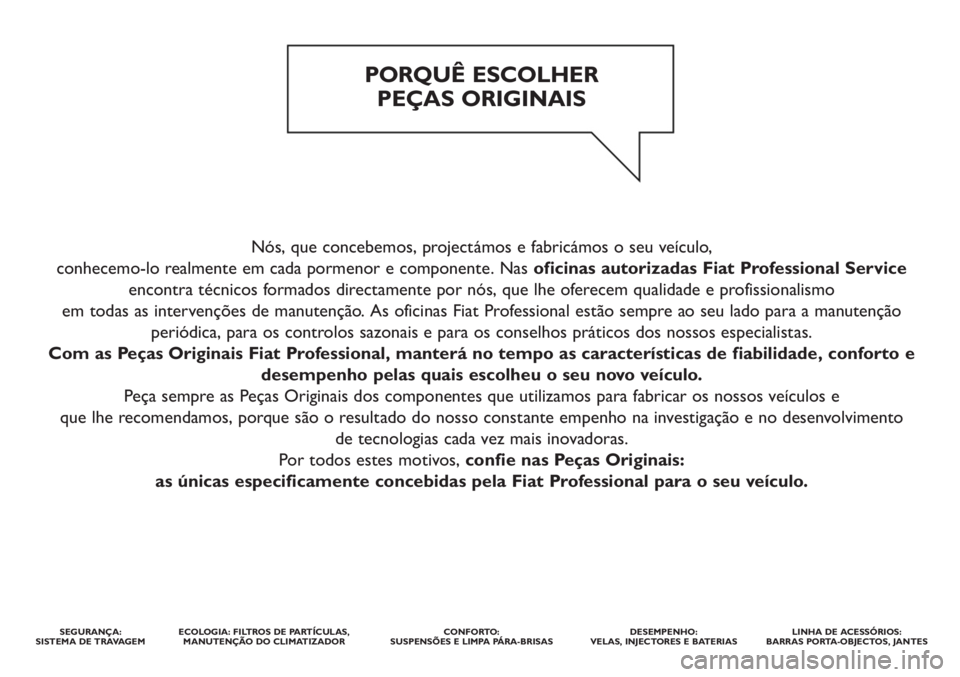

Nós, que concebemos, projectámos e fabricámos o seu veículo,
conhecemo-lo realmente em cada pormenor e componente. Nas oficinas autorizadas Fiat Professional Service
encontra técnicos formados directamente por nós, que lhe oferecem qualidade e profissionalismo
em todas as intervenções de manutenção. As oficinas Fiat Professional estão sempre ao seu lado para a manutenção
periódica, para os controlos sazonais e para os conselhos práticos dos nossos especialistas.
Com as Peças Originais Fiat Professional, manterá no tempo as características de fiabilidade, conforto e
desempenho pelas quais escolheu o seu novo veículo.
Peça sempre as Peças Originais dos componentes que utilizamos para fabricar os nossos veículos e
que lhe recomendamos, porque são o resultado do nosso constante empenho na investigação e no desenvolvimento
de tecnologias cada vez mais inovadoras.
Por todos estes motivos, confie nas Peças Originais:
as únicas especificamente concebidas pela Fiat Professional para o seu veículo.
SEGURANÇA:
SISTEMA DE TRAVAGEMECOLOGIA: FILTROS DE PARTÍCULAS,
MANUTENÇÃO DO CLIMATIZADOR CONFORTO:
SUSPENSÕES E LIMPA PÁRA-BRISASDESEMPENHO:
VELAS, INJECTORES E BATERIASLINHA DE ACESSÓRIOS:
BARRAS PORTA-OBJECTOS, JANTES
PORQUÊ ESCOLHER
PEÇAS ORIGINAIS

ESCOLHER PEÇAS ORIGINAIS
É A ESCOLHA MAIS NATURAL
DESEMPENHO
PEÇAS ORIGINAIS
CONFORTO
PEÇAS ORIGINAIS
SEGURANÇA
PEÇAS ORIGINAIS
AMBIENTE
PEÇAS ORIGINAIS
VALOR
PEÇAS ORIGINAIS
ACESSÓRIOS
PEÇAS ORIGINAIS

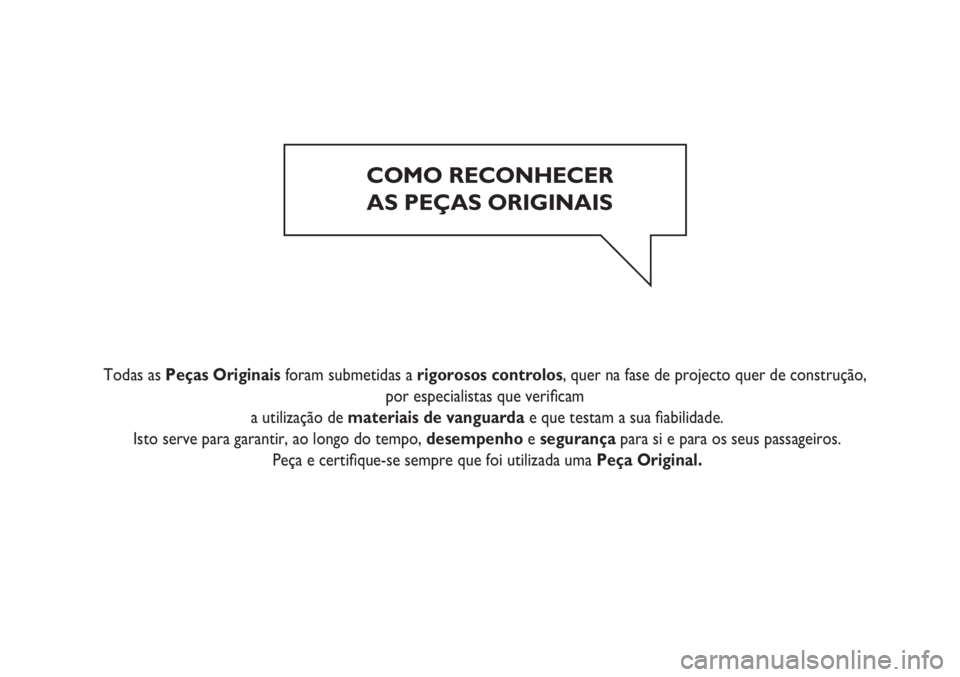

COMO RECONHECER
AS PEÇAS ORIGINAIS

Todas as Peças Originais foram submetidas a rigorosos controlos, quer na fase de projecto quer de construção,
por especialistas que verificam
a utilização de materiais de vanguarda e que testam a sua fiabilidade.
Isto serve para garantir, ao longo do tempo, desempenhoesegurança para si e para os seus passageiros.
Peça e certifique-se sempre que foi utilizada uma Peça Original.

Estimado Cliente,
Agradecemos-lhe por ter preferido a Fiat e congratulamo-nos por ter escolhido um Fiat Ducato.
Preparámos este manual para que possa conhecer a fundo o seu veículo e utilizá-lo da maneira mais correcta.
Recomendamos que o leia completa e atentamente antes de utilizar o veículo pela primeira vez. Este manual contém
as informações, conselhos e avisos importantes para o uso do veículo que o ajudarão a aproveitar bem as qualidades
técnicas do seu Fiat Ducato.
Recomendamos que leia com atenção os avisos e as indicações precedidos pelos símbolos:
para a segurança das pessoas;
para a integridade do veículo;
para a protecção do ambiente.
Para além disso, no Livro de Garantia anexo, encontrará os Serviços que a Fiat oferece aos seus Clientes:
❒o Certificado de Garantia com os prazos e condições para a manutenção da mesma;
❒a gama dos serviços adicionais reservados aos Clientes Fiat.
Boa leitura, então, e boa viagem!
Neste Manual de Uso e Manutenção estão descritas todas as versões do Fiat Ducato,
sendo necessário considerar somente as informações relativas ao modelo,
motorização e versão de sua propriedade.

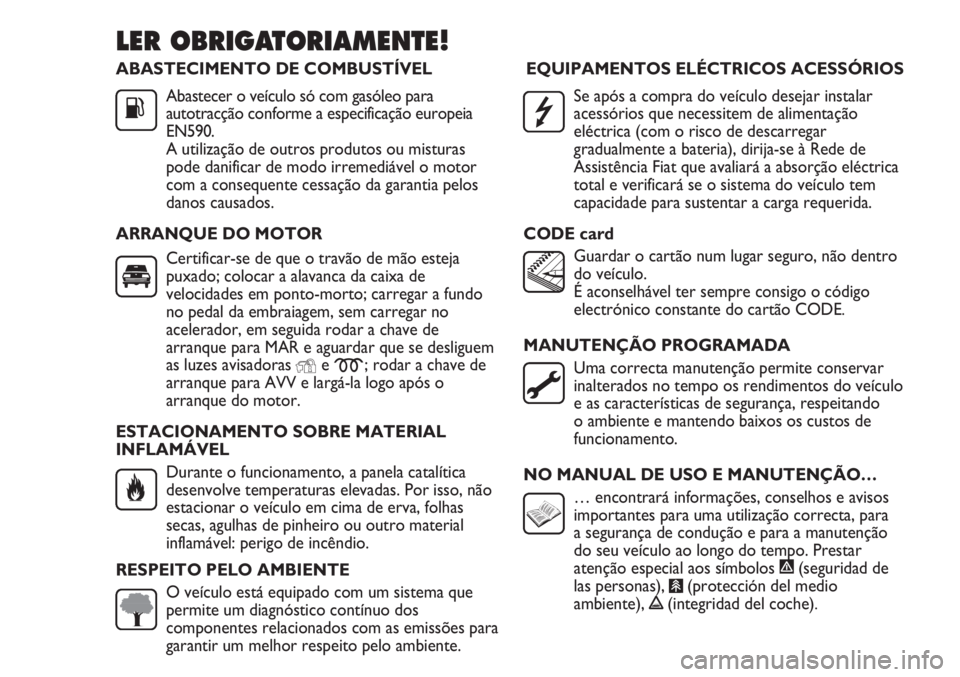

ABASTECIMENTO DE COMBUSTÍVEL
Abastecer o veículo só com gasóleo para
autotracção conforme a especificação europeia
EN590.
A utilização de outros produtos ou misturas
pode danificar de modo irremediável o motor
com a consequente cessação da garantia pelos
danos causados.
ARRANQUE DO MOTOR
Certificar-se de que o travão de mão esteja
puxado; colocar a alavanca da caixa de
velocidades em ponto-morto; carregar a fundo
no pedal da embraiagem, sem carregar no
acelerador, em seguida rodar a chave de
arranque para MAR e aguardar que se desliguem
as luzes avisadoras
Ye m; rodar a chave de
arranque para AVV e largá-la logo após o
arranque do motor.
ESTACIONAMENTO SOBRE MATERIAL
INFLAMÁVEL

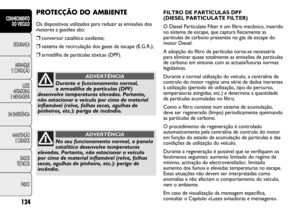

Durante o funcionamento, a panela catalítica
desenvolve temperaturas elevadas. Por isso, não
estacionar o veículo em cima de erva, folhas
secas, agulhas de pinheiro ou outro material
inflamável: perigo de incêndio.
RESPEITO PELO AMBIENTE
O veículo está equipado com um sistema que
permite um diagnóstico contínuo dos
componentes relacionados com as emissões para
garantir um melhor respeito pelo ambiente.EQUIPAMENTOS ELÉCTRICOS ACESSÓRIOS
Se após a compra do veículo desejar instalar
acessórios que necessitem de alimentação
eléctrica (com o risco de descarregar
gradualmente a bateria), dirija-se à Rede de
Assistência Fiat que avaliará a absorção eléctrica
total e verificará se o sistema do veículo tem
capacidade para sustentar a carga requerida.
CODE card
Guardar o cartão num lugar seguro, não dentro
do veículo.
É aconselhável ter sempre consigo o código
electrónico constante do cartão CODE
.
MANUTENÇÃO PROGRAMADA
Uma correcta manutenção permite conservar
inalterados no tempo os rendimentos do veículo
e as características de segurança, respeitando
o ambiente e mantendo baixos os custos de
funcionamento.
NO MANUAL DE USO E MANUTENÇÃO…
… encontrará informações, conselhos e avisos
importantes para uma utilização correcta, para
a segurança de condução e para a manutenção
do seu veículo ao longo do tempo. Prestar
atenção especial aos símbolos
"(seguridad de
las personas),
#(protección del medio
ambiente),!(integridad del coche)
.
LER OBRIGATORIAMENTE!
K



3
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
CONHECIMENTO DO VEÍCULO
SALPICADERO PORTAINSTRUMENTOS
A presença e a posição dos comandos, dos instrumentos e indicadores podem variar de acordo com as versões.
1.Difusores de ar, laterais fixos – 2.Difusores de ar, laterais orientáveis – 3.Alavanca esquerda: comando de luzes
externas –
4.Quadro de instrumentos e luzes avisadoras – 5.Alavanca direita: comandos do limpa-pára-brisas,
limpa-óculo posterior, trip computer –
6.Difusores de ar, centrais orientáveis – 7.Auto-rádio (para versões/mercados,
onde previsto) –
8.Vão porta-objectos/Air bag frontal lado passageiro (para versões/mercados, se previsto) 9.Gaveta
porta-objectos –
10.Isqueiro/tomada 12V – 11.Comandos de aquecimento/ventilação/climatização 12.Comandos no
tablier –
13.Alavanca das mudanças – 14.Dispositivo de arranque – 15. Alavanca de regulação do volante – 16.Airbag
frontal lado condutor/Buzina –
17.Painel de comandos: regulação e focagem dos faróis/ecrã digital/ecrã multifunções
F0N0510mfig. 1

4
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0N0002mfig. 2
O SISTEMA FIAT CODE
É um sistema electrónico de bloqueio do motor que
permite aumentar a protecção contra tentativas de
roubo do veículo. Activa-se automaticamente retirando
a chave do dispositivo de arranque.
Em cada chave está presente um dispositivo electrónico
cuja função é modular o sinal emitido na fase de
arranque por uma antena incorporada no dispositivo de
arranque. O sinal constitui a «palavra de ordem»,
sempre diferente em cada arranque, através da qual
a centralina reconhece a chave e permite o arranque.
FUNCIONAMENTO
A cada arranque, ao rodar a chave para a posição MAR,
a centralina do sistema Fiat CODE envia à centralina de
controlo do motor um código de reconhecimento de
modo a desactivar o bloqueio das funções desta.
O envio do código de reconhecimento, realiza-se
somente se a centralina do sistema Fiat CODE
reconheceu o código que lhe foi transmitido pela chave.
Ao rodar a chave para a posição de STOP, o sistema
Fiat CODE desactiva as funções da centralina de
controlo motor.
Se, durante o arranque, o código não for reconhecido
correctamente, no quadro de instrumentos acende-se
a luz avisadora
Yjuntamente com a mensagem
visualizada no ecrã (ver o capítulo «Luzes Avisadoras
e Mensagens»).
SIMBOLOGIA
Nalguns componentes do veículo, ou em proximidade
dos mesmos, estão aplicadas etiquetas coloridas
específicas, cujo símbolo chama a atenção do utilizador
e indica precauções importantes que o utilizador deve
observar em relação ao componente em questão.
Sob o capot do motor fig. 2 está presente uma etiqueta
resumida dos símbolos.
