207
Informazioni pratiche











Sostituzione di una lampadina

I fari sono equipaggiati di vetri inpolicarbonato, rivestiti con una vernicedi protezione: )nonpulirli con un panno asciuttoo abrasivo, con un prodottodetergente o con del solvente,)
utilizzare una spugna con acqua esapone, )
se si utilizza un getto ad altapressione in punti particolarmente sporchi, evitare di dirigere la lancia in maniera prolungata sui fari,sui fanali e sul loro contorno, per evitare di danneggiare la vernice di protezione e le guarnizioni di tenuta.
)Evitare di toccare direttamente la lampada con le dita: usare dei panni che non lascino pelucchi.La sostituzione di una lampada deve essere effettuata con il faro spento da alcuni minuti (rischio di gravi ustioni). È tassativo utilizzare lampade di tipoantiultravioletti (UV) per non deteriorareil faro. Sostituire sempre una lampadadifettosa con una lampada nuova avente lo stesso riferimento e le stessecaratteristiche.

Fari anteriori
1.Indicatori di direzione (PY21W ambra).2.Luci di posizione (W5W).3.Fariabbaglianti (H1- 55W).4.Fari anabbaglianti (H7-55W).5.Fari fendinebbia (PSX24W).6.
Fari diurni
LED (a diodi).

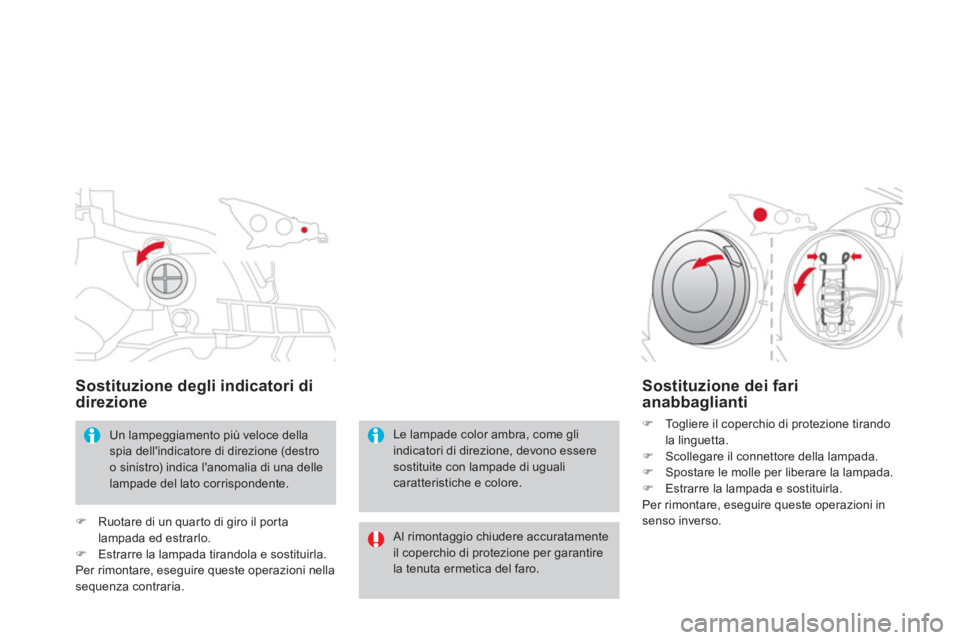

Sostituzione degli indicatori di
direzione
Al rimontaggio chiudere accuratamenteil coperchio di protezione per garantirela tenuta ermetica del faro.

Le lampade color ambra, come gli indicatori di direzione, devono esseresostituite con lampade di uguali caratteristiche e colore.

Un lampeggiamento più veloce dellaspia dell'indicatore di direzione (destro o sinistro) indica l'anomalia di una dellelampade del lato corrispondente.
)Ruotare di un quarto di giro il portalampada ed estrarlo. )Estrarre la lampada tirandola e sostituirla.Per rimontare, eseguire queste operazioni nella
sequenza contraria.
Sostituzione dei farianabbaglianti
)Togliere il coperchio di protezione tirando
la linguetta. )Scollegare il connettore della lampada. )Spostare le molle per liberare la lampada. )Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste operazioni in senso inverso.

209Informazioni pratiche
Sostituzione delle lampade dei
fari abbaglianti
)Togliere il coperchio di protezione tirando
la linguetta. )Scollegare il connettore della lampada. )Allargare le molle per liberare la lampada. )Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste operazioni in senso inverso.
Sostituzione delle lampade delle luci di posizione
) Togliere il coperchio di protezione tirandola linguetta.)
Tirare il por talampada premendo le linguette da entrambi i lati. )
Estrarre la lampada e sostituirla. Per rimontare, eseguire queste operazioni insenso inverso.


Sostituzione delle lampade degli
indicatori di direzione laterali integrati
) Inserire un cacciavite verso il centrodell'indicatore interponendolo tra quest'ultimo e labase del retrovisore.)
Fare oscillare il cacciavite per estrarre l'indicatore.)
Scollegare il connettore dell'indicatore. )
Sostituire il modulo.
Per il rimontaggio, eseguire queste operazioni in senso inverso.
Per procurarsi il modulo, contattarela rete CITROËN o un riparatorequalificato.

Per procurarsi il modulo, rivolgersi alla rete CITROËN o ad un riparatore qualificato.In caso di difficoltà nella sostituzione delle lampade, è possibile rivolgersialla rete CITROËN o ad un riparatore qualificato.

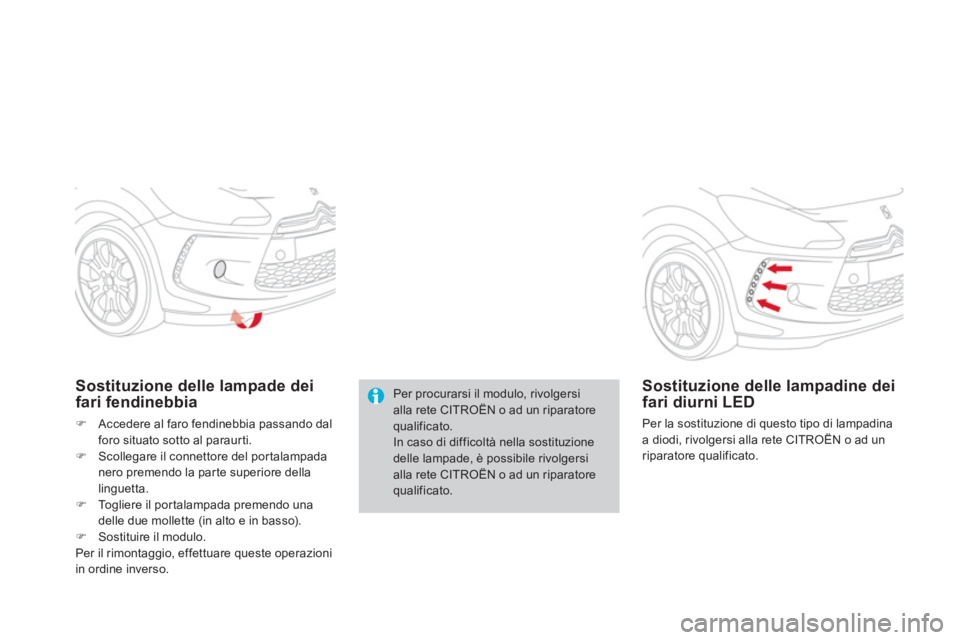

Sostituzione delle lampade dei fari fendinebbia
)Accedere al faro fendinebbia passando dal
foro situato sotto al paraur ti.
)Scollegare il connettore del portalampada nero premendo la par te superiore dellalinguetta.)Togliere il portalampada premendo una
delle due mollette (in alto e in basso).)Sostituire il modulo.
Per il rimontaggio, effettuare queste operazioni
in ordine inverso.
Sostituzione delle lampadine dei
fari diurni LED
Per la sostituzione di questo tipo di lampadina
a diodi, rivolgersi alla rete CITROËN o ad un
riparatore qualificato.

211Informazioni pratiche

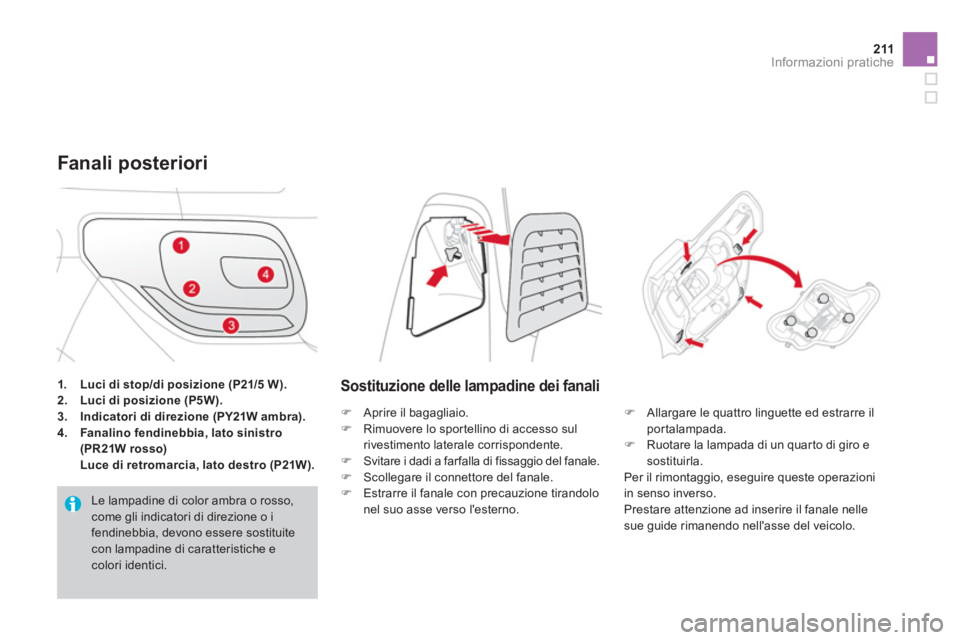

1.Luci di stop/di posizione (P21/5 W).2.Luci di posizione (P5W).3.Indicatori di direzione (PY21W ambra).
4.Fanalino fendinebbia, lato sinistro (PR21W rosso)Luce di retromarcia, lato destro (P21W).
Fanali posteriori
Le lampadine di color ambra o rosso, come gli indicatori di direzione o ifendinebbia, devono essere sostituitecon lampadine di caratteristiche ecolori identici.
Sostituzione delle lampadine dei fanali
)
Aprire il bagagliaio. )
Rimuovere lo spor tellino di accesso sul rivestimento laterale corrispondente. )Svitare i dadi a farfalla di fissaggio del fanale. )
Scollegare il connettore del fanale.)
Estrarre il fanale con precauzione tirandolo
nel suo asse verso l'esterno.
) Allargare le quattro linguette ed estrarre il portalampada.)
Ruotare la lampada di un quarto di giro esostituirla.
Per il rimontaggio, eseguire queste operazioniin senso inverso.
Prestare attenzione ad inserire il fanale nelle sue guide rimanendo nell'asse del veicolo.

Sostituzione delle lampadine
d'illuminazione della targa (W5W)
)Inserire un cacciavite sottile in uno dei fori
esterni dell'elemento protettivo trasparente.
)Premere verso l'esterno per sganciarlo.)Rimuovere l'elemento protettivo
trasparente.
)Estrarra la lampada e sostituirla.


Sostituzione della terza luce di
stop (4 lampadine W 5 W)
) Aprire il bagagliaio. )
Togliere i due tappi A
situati sull'ossatura.)
Spingere nell'asse il corpo del fanalino facendo leva con due cacciaviti per estrarlo
verso l'esterno. ) Scollegare il connettore e, se necessario, il
tubo del lavacristallo del fanalino. ) Ruotare di un quar to di giro il portalampada corrispondente alla lampadina difettosa. )
Togliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.




Sostituzione della terza luce di
stop (a diodi)
Per sostituire questo tipo di fanalino a diodi
rivolgersi alla rete CITROËN o un riparatore qualificato.

213Informazioni pratiche
Illuminazione interna

Plafoniera (1/ W5W)
Sganciare il coperchietto della plafoniera 1con un piccolo cacciavite, lato comando, per
accedere alla lampada difettosa.



Faretti lettura carte (2/W5W)


Sganciare il coperchietto della plafoniera 1.Per accedere alla lampada difettosa, sganciare se necessario la paratia del faretto di lettura 2interessato.

Illuminazione del bagagliaio (W5W)

Sganciare il coperchio della plafoniera
spingendolo dalla par te posteriore.
Illuminazioni dei vani appoggiapiedi e
del vano portaoggetti centrale (W5W)
Sganciare la plafoniera per accedere alla lampada.


Illuminazione del cassettino portaoggetti (W5W)

Sganciare la plafoniera per accedere alla
lampada.

Sostituzione di un fusibile

Installazione di accessori elettrici

Il circuito elettrico del veicolo èconcepito per funzionare con gliequipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamentio accessori elettrici sul veicolo, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

CITROËN declina ogni responsabilitàper i costi derivanti dalla riparazione
del veicolo o per malfunzionamenticausati dall'installazione di accessoriausiliari non forniti, non consigliati daCITROËN e non installati secondo le raccomandazioni, in particolare quando l'assorbimento degli apparecchisupplementari supera i 10 milliampère. La
pinzetta d'estrazione ed i fusibili di ricambiosi trovano sul retro del coperchio della scatolaportafusibili del cruscotto.
Per accedervi:)sganciare il coperchio, tirandolo dal lato, )rimuovere completamente il coperchio,)staccare la pinzetta.

Accesso all'attrezzatura

Prima di sostituire un fusibile, è necessario conoscere la causa della panne e por vi rimedio.)
Individuare il fusibile difettoso esaminando lo stato del suo filamento.


Sostituzione di un fusibile
BuonoBruciato
)
Utilizzare l'apposita pinzetta per estrarre il fusibile dalla sua sede. )
Sostituire sempre il fusibile difettoso con unfusibile dello stesso amperaggio.)
Ver ificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità indicata sulla par te superiore e le tabelle di seguito
riportate.
