PRAKTINĖ INFORMACIJA


Tolimųjų šviesų lemputės pakeitimas



)
Nuimkite guminį dangtelį.

)
Atkabinkite ir nuleiskite kiekvie-
noje lemputės pusėje esančius
laikiklius.

)
Patraukite už lemputės laikiklio ir
jį ištraukite.

)
Pakeiskite perdegusią lemputę.

)
Įstatykite lemputės laikiklį į savo
vietą.

)
Prikabinkite laikiklius.

)
Uždėkite guminį dangtelį.


Ksenono žibintų dviejų funkcijų
lempučių (artimųjų/tolimųjų
šviesų) pakeitimas

Papildomų tolimųjų šviesų
lemputės pakeitimas


)
Nuimkite guminį dangtel
į.

)
Lemputės laikiklį pasukite ketvirtį
apsisukimo prieš laikrodžio rody-
klę ir ištraukite iš savo vietos.

)
Pakeiskite perdegusią lemputę.

)
Įstatykite lemputės laikiklį len-
gvai spustelėdami ir pasukite ke-
tvirtį apsisukimo pagal laikrodžio
rodyklę.

)
Uždėkite guminį dangtelį.

Jei žibintas pažymėtas
šiuo ženkliuku, ksenono
dviejų funkcijų lemputę
(D1S-35 W) gali keisti tik
profesionalai (elektros smūgio pa-
vojus).
Kreipkitės į CITROËN tinklo at-
stovybę arba kvalifi kuotą remonto
dirbtuvę.
Perdegus vienai iš lempučių reko-
menduojama kartu pakeisti ir ki-
tas.









Artimųjų šviesų lemputės
pakeitimas


)
Nuimkite guminį dangtelį.

)
Lemputės laikiklį pasukite ketvirtį
apsisukimo prieš laikrodžio rody-
klę ir ištraukite iš savo vietos.

)
Pakeiskite perdegusią lemputę.

)
Įstatykite lemputės laikiklį len-
gvai spusteldami ir pasukite ke-
tvirtį apsisukimo pagal laikrodžio
rodyklę.

)
Uždėkite guminį dangtelį.

XI
192
PRAKTINĖ INFORMACIJA

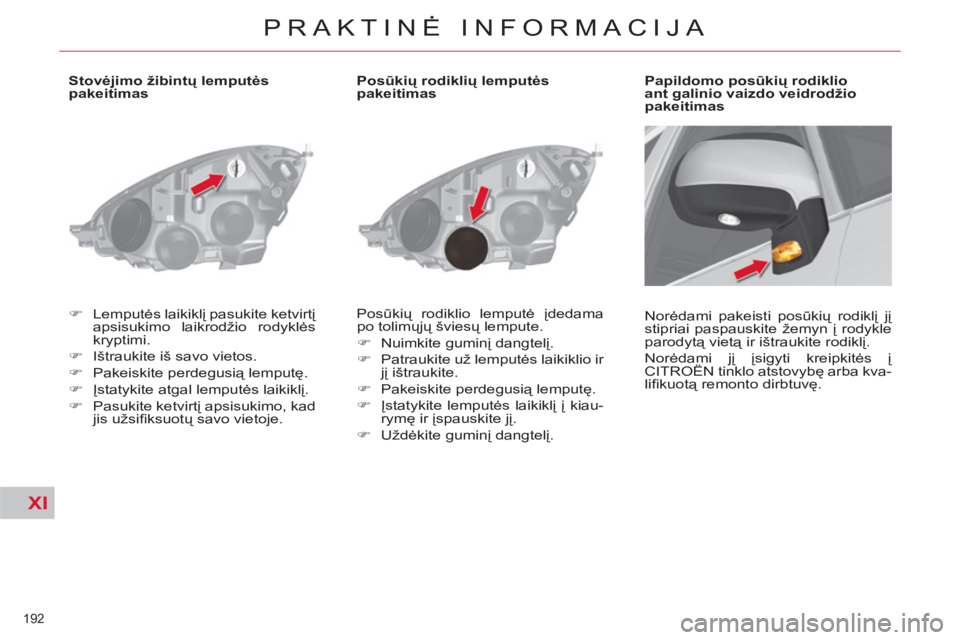

Stovėjimo žibintų lemputės
pakeitimas


)
Lemputės laikiklį pasukite ketvirtį
apsisukimo laikrodžio rodyklės
kryptimi.

)
Ištraukite iš savo vietos.

)
Pakeiskite perdegusią lemputę.

)
Įstatykite atgal lemputės laikiklį.

)
Pasukite ketvirtį apsisukimo, kad
jis užsifi ksuotų savo vietoje.

Posūkių rodiklių lemputės
pakeitimas
Posūkių rodiklio lemputė įdedama
po tolimųjų šviesų lempute.


)
Nuimkite guminį dangtelį.

)
Patraukite už lemputės laikiklio ir
jį ištraukite.

)
Pakeiskite perdegusią lemputę.


)
Įstatykite lemputės laikiklį į kiau-
rymę ir įspauskite jį.

)
Uždėkite guminį dangtelį.

Papildomo posūkių rodiklio
ant galinio vaizdo veidrodžio
pakeitimas
Norėdami pakeisti posūkių rodiklį jį
stipriai paspauskite žemyn į rodykle
parodytą vietą ir ištraukite rodiklį.
Norėdami jį įsigyti kreipkitės į
CITROËN tinklo atstovybę arba kva-
lifi kuotą remonto dirbtuvę.

XI
193
PRAKTINĖ INFORMACIJA











Rūko šviesų žibinto lemputės
pakeitimas (H11-55 W)


)
Įstatykite raktą į A
griovelį spus-
teldami žibinto apdailą, po to
įstatykite raktą į B
griovelį, kad
nuimtumėte dangtelį.

)
Atsukite žibintą.

)
Ištraukite lemputės laikiklį.

)
Pakeiskite perdegusią lemputę.

)
Įstatykite lemputės laikiklį.

)
Prisukite žibintą ir uždėkite žibinto
apdailos dangtelį.



Galinio rūko žibinto lemputės
pakeitimas (P21 W)


)
Užkiškite ranką už bamperio, kad
pasiektumėte lemputės laikiklį.

)
Lemputė
s laikiklį pasukite ketvirtį
apsisukimo.

)
Ištraukite lemputės laikiklį.

)
Lemputę išimkite pasukdami ją
ketvirtį apsisukimo.

)
Pakeiskite perdegusią lemputę.

)
Įstatykite lemputę į laikiklį.

)
Įstatykite lemputės laikiklį ir pasu-
kite ketvirtį apsisukimo.

Norėdami pakeisti šių diodinių žibin-
tų lemputes kreipkitės į CITROËN
tinklo atstovybę arba kvalifi kuotą re-
monto dirbtuvę.









Dienos šviesų/stovėjimo žibintų
lempučių pakeitimas (diodinių)

XI
194
PRAKTINĖ INFORMACIJA



























Galiniai žibintai ("C4 Picasso")



1.
Posūkių rodikliai



(PY21W)


2.
Stabdymo signalas ir
stovėjimo šviesos (

P21/5W)


3.
Atbulinės eigos žibintas

(P21W)



)
Pažymėkite žibintą su perdegusia
lempute.

)
Atidarę bagažinės dangtį pa-
spauskite plastikinį dangtelį A
,
kad jis išsiimtų iš savo vietos.

)
Atsukite du varžtus B
žibinto blo-
ko vidinėje pusėje ir išimkite ži-
bintą traukdami atgal.

)
Atjunkite galinį žibintą jungiančių
elektros laidų jungtį.

)
Išimkite lempučių laikiklį.

)
Pakeiskite lemputes.
Norėdami išimti lemputę
pasukite
ją ketvirtį apsisukimo.
Įstatydami atgal pasukite ją ketvirtį
apsisukimo priešinga kryptimi.

)
Įstatykite atgal lempučių laikiklį.

)
Prijunkite žibinto laidų jungtį.
Ant kėbulo esančių žibintų
lempučių pakeitimas


)
Pažymėkite žibintą su perdegusia
lempute.

)

Atidarę bagažinę, nuimkite plastikinį
dangtelį gaubto vidinėje pusėje.


)
Išimkite lempučių laikiklį.

)
Pakeiskite lemputę.
Norėdami išimti lemputę pasukite
ją ketvirtį apsisukimo.
Įstatydami atgal pasukite ją ketvirtį
apsisukimo priešinga kryptimi.

)
Įstatykite atgal lempučių laikiklį.

)
Uždėkite plastikinį dangtelį.


Ant bagažinės gaubto esančių
žibintų lempučių pakeitimas
)
Įstatykite žibintų bloką atgal į
kėbulą ir prisukite du tvirtinimo
varžtus.

)
Užfi ksuokite plastikinį dangtelį
lengvai spustelėdami.

XI
195
PRAKTINĖ INFORMACIJA

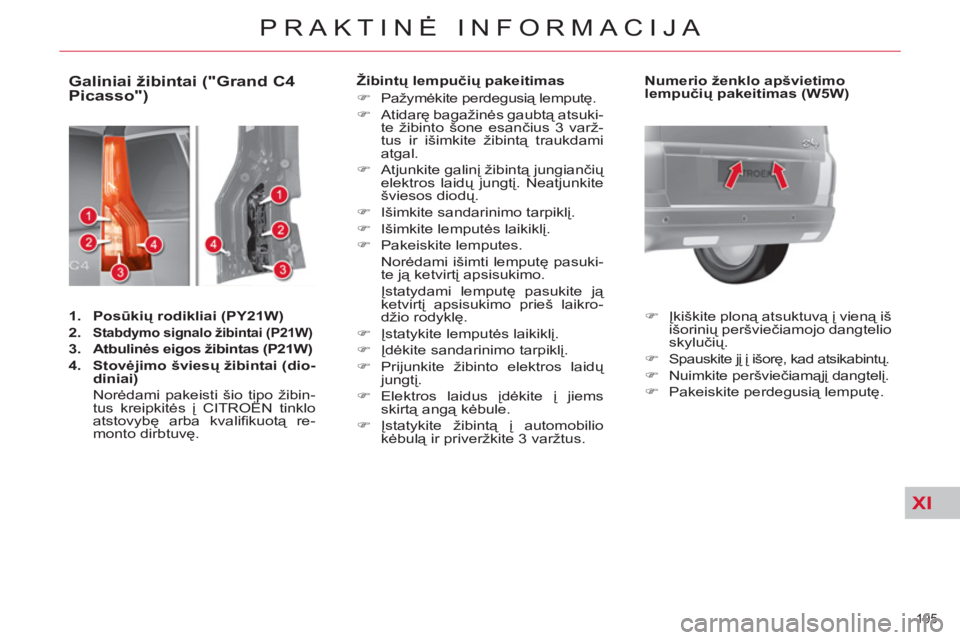

Galiniai žibintai ("Grand C4
Picasso")


1.
Posūkių rodikliai
(PY21W)


2.


Stabdymo signalo žibintai
(P21W)


3.
Atbulinės eigos žibintas
(P21W)

4.
Stovėjimo šviesų žibintai (dio-
diniai)

Norėdami pakeisti šio tipo žibin-
tus kreipkitės į CITROËN tinklo
atstovybę arba kvalifi kuotą re-
monto dirbtuvę.
Žibintų lempučių pakeitimas


)
Pažymėkite perdegusią lemputę.

)
Atidarę bagažinės gaubtą atsuki-
te žibinto šone esančius 3 varž-
tus ir išimkite žibintą traukdami
atgal.

)
Atjunkite galinį žibintą jungiančių
elektros laidų jungtį. Neatjunkite
šviesos diodų.

)
Išimkite sandarinimo tarpiklį.

)
Išimkite lemputės laikikl
į.

)
Pakeiskite lemputes.
Norėdami išimti lemputę pasuki-
te ją ketvirtį apsisukimo.
Įstatydami lemputę pasukite ją
ketvirtį apsisukimo prieš laikro-
džio rodyklę.

)
Įstatykite lemputės laikiklį.

)
Įdėkite sandarinimo tarpiklį.

)
Prijunkite žibinto elektros laidų
jungtį.

)
Elektros laidus įdėkite į jiems
skirtą angą kėbule.

)
Įstatykite žibintą į automobilio
kėbulą ir priveržkite 3 varžtus.








Numerio ženklo apšvietimo
lempučių pakeitimas (W5W)


)
Įkiškite ploną
atsuktuvą į vieną iš
išorinių peršviečiamojo dangtelio
skylučių.

)
Spauskite jį į išorę, kad atsikabintų.

)
Nuimkite peršviečiamąjį dangtelį.

)
Pakeiskite perdegusią lemputę.

XI
196
PRAKTINĖ INFORMACIJA








Tr ečiojo stabdymo signalo
žibinto lempučių pakeitimas
(W5W)


)
Atidarę bagažinę atsekite vidinę
apdailą.

)
Atsukite veržles.

)
Plonu atsuktuvu atsekite 3 fi ksa-
cinius kaiščius.

)
Ištraukite žibintą pro bagažinės
gaubto išorę.

)
Ištraukite lemputės laikiklį.

)
Pakeiskite perdegusias lemputes.
Uždėkite atlikdami veiksmus atvirkš-
tine tvarka.



Tr ečiojo stabdymo signalo
žibinto pakeitimas (diodinis)
Kai norite pakeisti šio tipo žibintą su diodinėmis
lemputėmis, kreipkitės į CITROËN tinklo atsto-
vybę arba kvalifi kuotą remonto dirbtuvę.




















Vidaus apšvietimas


Plafonas (1/W5W)
Plonu atsuktuvu atsekite žibinto 1

dangtelį iš mygtukų pusės ir galėsite
pakeisti perdegusią lemputę.


Lemputės skaitymui (2/W5W)
Atsekite lemputės dangtelį. Kad pa-
siektumėte perdegusią lemputę, jei
būtina, atsekite atitinkamos lemputės 2

dangtelį.

Bagažinės apšvietimo lemputės
(W5W)
Atsekite žibintą pastumdami jo kor-
pusą atgal.


Nešiojamas žibintuvėlis (kriptono
lemputė, 3,6V)


)
Atidarykite apatinę dalį.

)
Plokščiu atsuktuvu spustelkite
kiaurymę apatinėje dalyje, kad
išimtumėte bloką.

)
Atidarykite bloką ir pakeiskite
lemputę

XI
197
PRAKTINĖ INFORMACIJA
SAUGIKLIO PAKEITIMAS


Prieš keičiant saugiklį:


- reikia sužinoti gedimo priežastį ir
ją pašalinti,

- turi būti išjungti visi elektrą nau-
dojantys prietaisai,

- automobilis turi stovėti ir turi būti
išjungtas kontaktas.
Nustatykite perdegusį saugiklį pagal
atitinkamą saugiklių lentelę ir že-
miau esančias schemas.


Įrankių vieta

Saugiklio ištraukimo pincetas A
yra
ant priekinio skydo saugiklių dėžu-
tės dangtelio vidinės pusės.
Norėdami pasiekti:


)
atsekite dangtelį traukdami deši-
niąją pusę, po to kairiąją,

)
atidarykite dangtelį iki galo,

)
nuimkite pincetą.



Saugiklio pakeitimas



)
Norėdami išimti saugiklį iš jo
vietos naudokitės specialiu pin-
cetu A
, išėmę patikrinkite jo lai-
dininko būklę.

)
Perdegusį saugiklį keiskite to
paties laidumo (tos pačios
spalvos)
saugikliu.

Netinkamo laidumo saugiklis gali
sukelti gedimų (gali užsidegti laidai).

Jei netrukus po saugiklio pakeiti-
mo jis vėl perdega, atlikite elektros
įrangos patikrinimą CITROËN tinklo
atstovybėje arba kvalifi kuotoje re-
monto dirbtuvėje.


Geras

Blogas


Pincetas A

Saugikliai po priekiniu skydu


Jūsų automobilio elektros
sistema yra sukurta veikti
su visa standartine ir papil-
doma elektros įranga.
Prieš jungdami prie savo automo-
bilio papildomus elektros prietaisus
pasikonsultuokite CITROËN tinklo
atstovybėje arba kvalifi kuotoje re-
monto dirbtuvėje.
CITROËN neprisiima padeng-
ti automobilio remonto ar gedimų
šalinimo išlaidų, jei gedimą sukė-
lė sumontuota ne CITROËN re-
komenduojama papildoma įranga
arba ši įranga buvo sumontuota
nesilaikant montavimo reikalavimų,
-ypatingai elektros prietaisai, kurių
srovės stiprumas yra daugiau kaip
10 miliamperų.

XI
198
PRAKTINĖ INFORMACIJA


Saugikliai po priekiniu skydu


Saugiklių vieta


)
Atsukite varžtą ¼ apsukimo ir
nulenkite saugiklių dėžutę.

Saugiklių lentelė





Saugiklio Nr.




Laidumas



Funkcijos




F1



15 A

Galinio stiklo valytuvas.


F2



30 A

Užrakinimo ir atrakinimo sistemos korpusas (-).


F3



5 A

Oro pagalvės ir pirotechniniai įtempikliai.


F4



10 A

Multimedija, elektrochrominis veidrodis, dalelių
fi ltras, diagnostikos jungtis, oro kondicionierius,
žibintų aukščio rankinis reguliavimas.


F5



30 A

Priekinių langų kėlikliai, priekinių durų elektronikos
blokas, stiklinis panoraminis stogas.


F6



30 A

Galinių langų kėlikliai.


F7



5 A



Salono apšvietimas, kondicionuojama daiktadėžė, radijas.



F8



20 A

Daugiafunkcinis ekranas, radijas, jungikliai ant
vairo, multimedija, padangų slėgio nustatymas,
signalizacija, priekabos prikabinimo įtaisas.


F9



30 A

Multimedija, 12 V elektros lizdas priekyje,
žibintuvėlis bagažinėje, radijas.


F10



15 A

Pakabos aukščio korektorius.


F11



15 A

Stabdžių pedalo jungiklis, vairo užraktas.


F12



15 A

Pastatymo pagalba, automatiniai valytuvai ir
apšvietimas, elektrinė keleivio sėdynė, netyčinio
linijos kirtimo signalizatorius, Hi-Fi stiprintuvas,
priekaba.


F13



5 A



Variklio valdymo blokas (BSM), elektrinė vairuotojo sėdynė.



F14



15 A


Oro kondicionierius, laisvų rankų įranga "Bluetooth" ®
, automatinės
pavarų dėžės svirtis, oro pagalvės, prietaisų skydelis.



F15



30 A

Užrakinimas ir atrakinimas.


F16



-

ŠUNTAS.


F17



40 A

Galinis šildomas stiklas.
