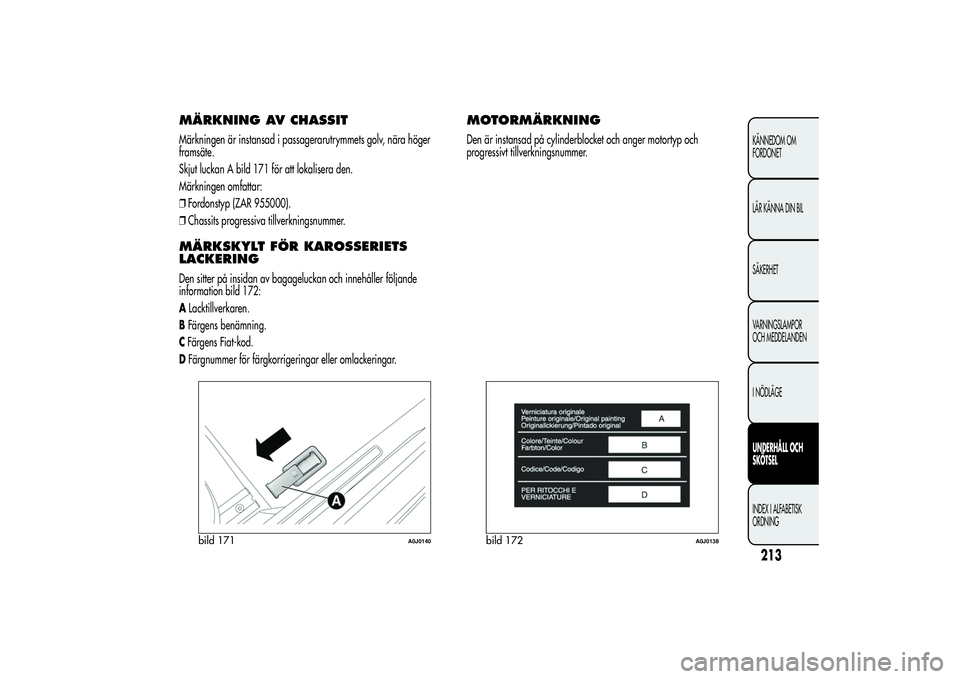

MÄRKNING AV CHASSITMärkningen är instansad i passagerarutrymmets golv, nära höger
framsäte.
Skjut luckan A bild 171 för att lokalisera den.
Märkningen omfattar:
❒Fordonstyp (ZAR 955000).
❒Chassits progressiva tillverkningsnummer.MÄRKSKYLT FÖR KAROSSERIETS
LACKERINGDen sitter på insidan av bagageluckan och innehåller följande
information bild 172:
ALacktillverkaren.
BFärgens benämning.
CFärgens Fiat-kod.
DFärgnummer för färgkorrigeringar eller omlackeringar.
MOTORMÄRKNINGDen är instansad på cylinderblocket och anger motortyp och
progressivt tillverkningsnummer.
bild 171
A0J0140
bild 172
A0J0138
213KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

MOTORKODER - KAROSSERIVERSIONERVersioner Motorkod Karosseriversioner
Turbo TwinAir312A2000955AXW1B 17
(*)
955AXW1B 17B
(**)
1.4 Bensin 8 V 70 hk955A9000955AXV1A 16
(*)
955AXV1A 16B
(**)
1.4 Bensin 8 V 78 hk350A1000955AXU1A 15
(*)
955AXU1A 15B
(**)
1.4 MultiAir955A6000955AXL1B 08
(*)
955AXL1B 08B
(**)
1.4 Turbo MultiAir 135 hk955A2000955AXM1A 09
(*)
955AXM1A 09B
(**)
1.4 Turbo MultiAir 135 hk
(***)
955A2000955AXM1A 09C
(*)
955AXM1A 09D
(**)
1.4 Turbo MultiAir 170 hk Quadrifoglio Verde940A2000955AXN1B 10
(*)
955AXN1B 10B
(**)
1.4 Turbo MultiAir 170 hk Quadrifoglio Verde
(***)
955A8000955AXS1B 13
(*)
955AXS1B 13B
(**)
(*) 4-sitsiga versioner
(**) 5-sitsiga versioner
(***) För berörda versioner och marknader
214KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

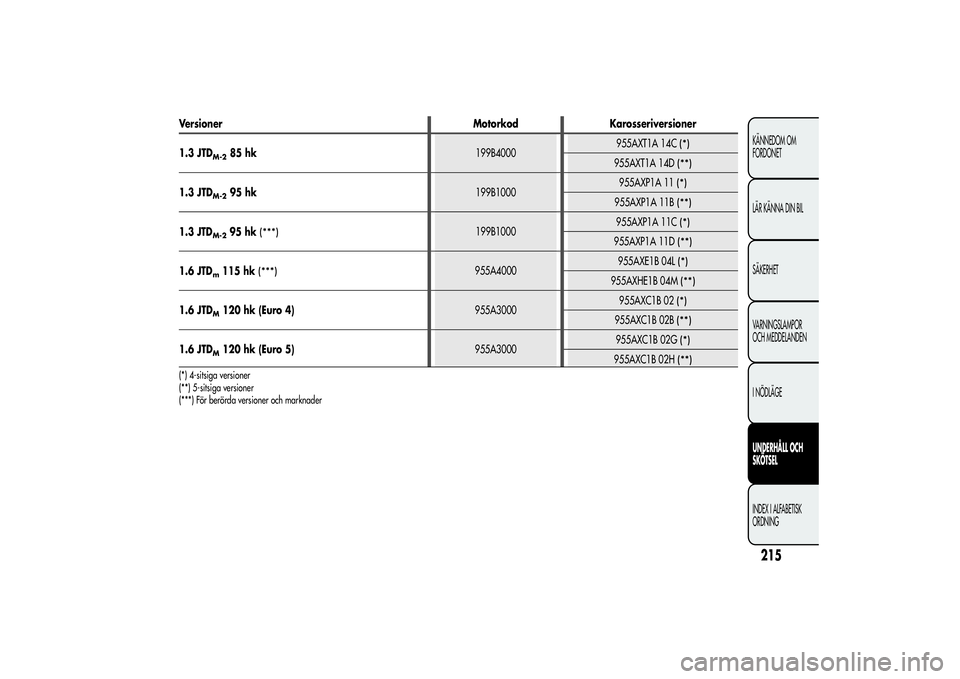

Versioner Motorkod Karosseriversioner
1.3 JTD
M-2
85 hk199B4000955AXT1A 14C
(*)
955AXT1A 14D
(**)
1.3 JTD
M-2
95 hk199B1000955AXP1A 11
(*)
955AXP1A 11B
(**)
1.3 JTD
M-2
95 hk
(***)
199B1000955AXP1A 11C
(*)
955AXP1A 11D
(**)
1.6 JTD
m115 hk
(***)
955A4000955AXE1B 04L
(*)
955AXHE1B 04M
(**)
1.6 JTD
M120 hk (Euro 4)955A3000955AXC1B 02
(*)
955AXC1B 02B
(**)
1.6 JTD
M120 hk (Euro 5)955A3000955AXC1B 02G
(*)
955AXC1B 02H
(**)
(*) 4-sitsiga versioner
(**) 5-sitsiga versioner
(***) För berörda versioner och marknader
215KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

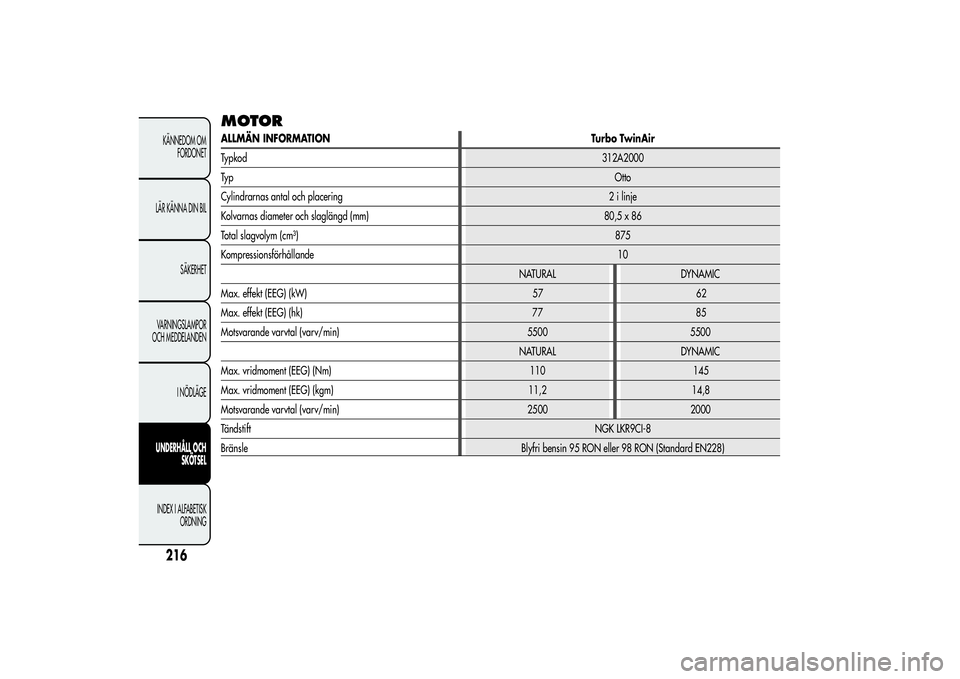

MOTORALLMÄN INFORMATION Turbo TwinAir
Typkod312A2000
Ty pOtto
Cylindrarnas antal och placering 2 i linje
Kolvarnas diameter och slaglängd (mm) 80,5 x 86
Total slagvolym (cm³)875
Kompressionsförhållande10
NATURAL DYNAMIC
Max. effekt (EEG) (kW)
Max. effekt (EEG) (hk)
Motsvarande varvtal (varv/min) 5500 5500
NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 1 1
Max. vridmoment (EEG) (kgm) 1 , 1 ,
Motsvarande varvtal (varv/min) 2 00 2 00
TändstiftNGK LKR9CI-8
Bränsle Blyfri bensin 95 RON eller 98 RON (Standard EN228)
216KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING
10
12
545
48
0 77 8557 62

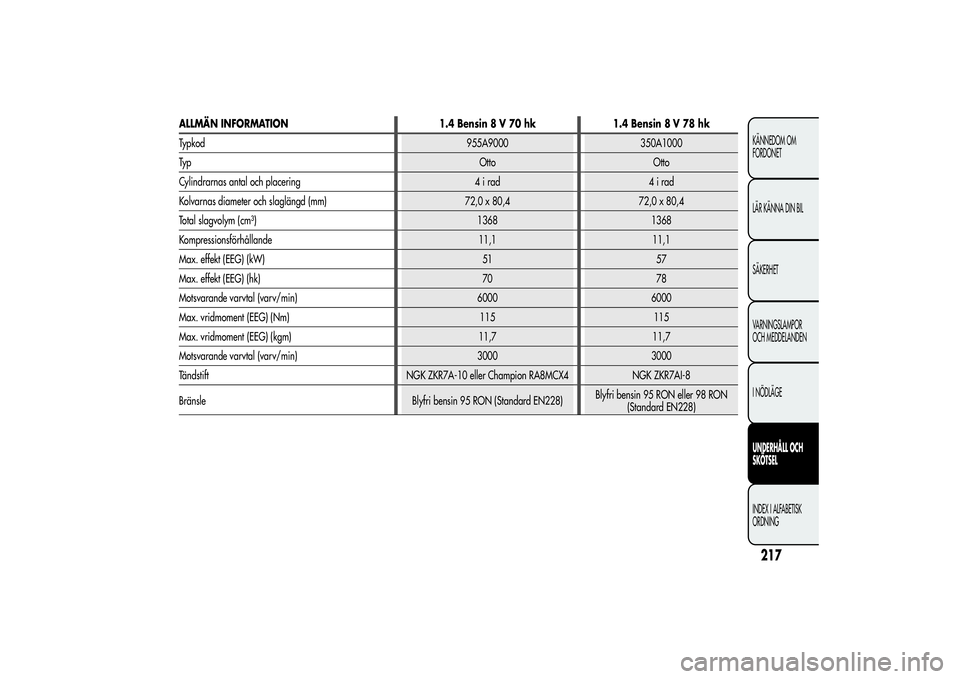

ALLMÄN INFORMATION 1.4 Bensin 8 V 70 hk 1.4 Bensin 8 V 78 hk
Typkod 955A9000 350A1000
Ty pOtto Otto
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 80,4 72,0 x 80,4
Total slagvolym (cm³) 1368 1368
Kompressionsförhållande 11,1 11,1
Max. effekt (EEG) (kW) 51 57
Max. effekt (EEG) (hk) 70 78
Motsvarande varvtal (varv/min) 6000 6000
Max. vridmoment (EEG) (Nm) 115 115
Max. vridmoment (EEG) (kgm) 11,7 11,7
Motsvarande varvtal (varv/min) 3000 3000
Tändstift NGK ZKR7A-10 eller Champion RA8MCX4 NGK ZKR7AI-8
Bränsle Blyfri bensin 95 RON (Standard EN228)Blyfri bensin 95 RON eller 98 RON
(Standard EN228)
217KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

218KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

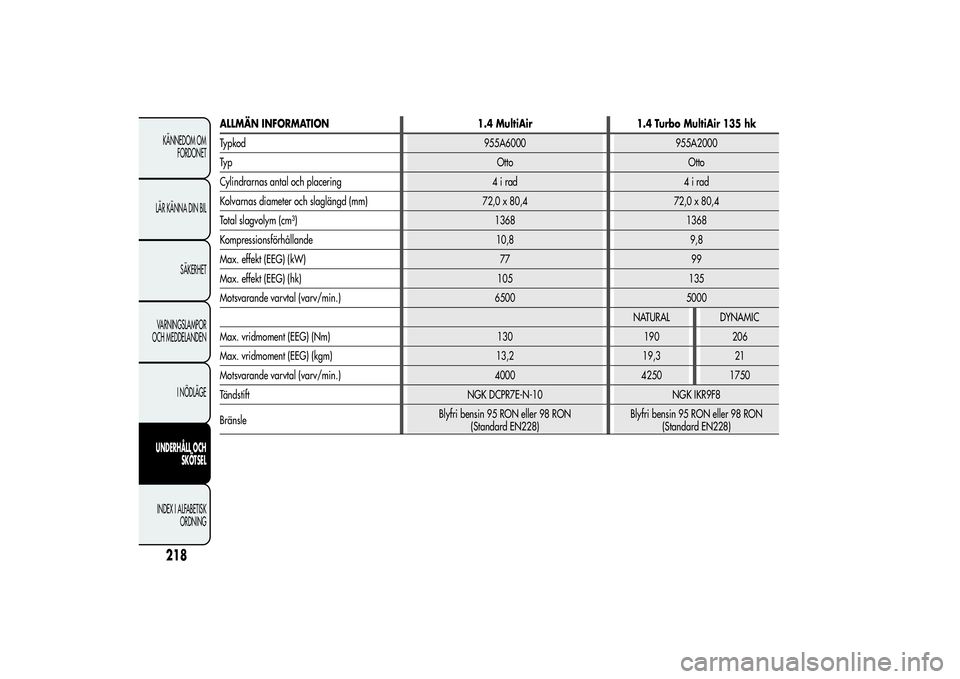

ALLMÄN INFORMATION 1.4 MultiAir 1.4 Turbo MultiAir 135 hk
Typkod 955A6000 955A2000
Typ Otto Otto
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 80,4 72,0 x 80,4
Total slagvolym (cm³) 1368 1368
Kompressionsförhållande 10,8 9,8
Max. effekt (EEG) (kW) 77 99
Max. effekt (EEG) (hk) 105 135
Motsvarande varvtal (varv/min.) 6500 5000
NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 130 190 206
Max. vridmoment (EEG) (kgm) 13,2 1 ,3 21
Motsvarande varvtal (varv/min.) 4000 4250 1750
Tändstift NGK DCPR7E-N-10 NGK IKR9F8
BränsleBlyfri bensin 95 RON eller 98 RON
(Standard EN228)Blyfri bensin 95 RON eller 98 RON
(Standard EN228) 9

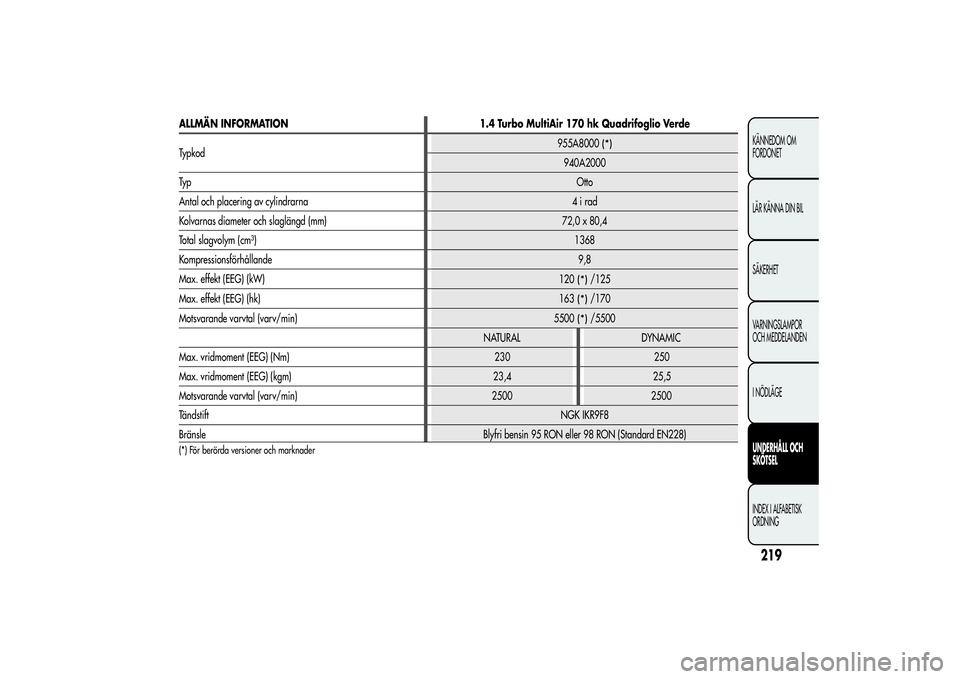

ALLMÄN INFORMATION 1.4 Turbo MultiAir 170 hk Quadrifoglio Verde
Typkod955A8000
(*)
940A2000
Ty pOtto
Antal och placering av cylindrarna 4 i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 80,4
Total slagvolym (cm³)1368
Kompressionsförhållande9,8
Max. effekt (EEG) (kW)
120
(*)
/125
Max. effekt (EEG) (hk)
163
(*)
/170
Motsvarande varvtal (varv/min)
5500
(*)
/5500
NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 230 250
Max. vridmoment (EEG) (kgm) 23,4 25,5
Motsvarande varvtal (varv/min) 2500 5 0
TändstiftNGK IKR9F8
Bränsle Blyfri bensin 95 RON eller 98 RON (Standard EN228)
(*) För berörda versioner och marknader
219KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING
20

ALLMÄN INFORMATION 1.3 JTD
M-2
85 hk 1.3 JTD
M-2
95 hk
Typkod 199B4000 199B1000
Typ Diesel Diesel
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 69,6 x 82 69,6 x 82
Total slagvolym (cm³) 1248 1248
Kompressionsförhållande 16,8 16,8
Max. effekt (EEG) (kW) 62 70
Max. effekt (EEG) (hk) 85 95
motsvarande varvtal (varv/min.) 3500 4000
NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 200 180 200
Max. vridmoment (EEG) (kgm) 20,4 17,6 19,7
motsvarande varvtal (varv/min.) 1500 1500 1500
Tändstift – –
Bränsle Fordonsdiesel (standard EN590) Fordonsdiesel (standard EN590)
