2013 Alfa Romeo MiTo Drift- och underhållshandbok (in Swedish)

VIKTER
237KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING
Vikter (kg)Turbo TwinAir 1.4 Bensin
4-sitsig 5-sitsig 4-sitsig 5-sitsig
Vikt i tomt tillstånd (med alla vätskor, med
bränsletanken fylld till 90 % och utan tillval):1130 1130
1065
(*)
/1070
(**)
1065
(*)
/1070
(**)
Nyttokapacitet inklusive föraren:
(***)
480 560 480 560
Maximalt tillåtna laster
(****)
– Framaxel: 950 950 850 850
– Bakaxel: 850 850 850 850
– Totalt: 1610 1690 1560 1640
Bogserbara laster
- Bromsat släp: 500 500 500 500
– Obromsat släp: 400 400 400 400
Maximal last på tak: 40 40 40 40
Maximal last på dragkula (bromsat släp): 60 60 60 60(*) Version 1.4 Bensin 8 V 70 hk
(**) Version 1.4 Bensin 8 V 78 hk
(***) med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och nyttokapaciteten minskar därmed, enligt den maximalt tillåtna belastningen.
(****) Belastning som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.

Vikter (kg)1.4 MultiAir
4-sitsig 5-sitsig
Vikt i tomt tillstånd (med alla vätskor, med bränsletanken fylld till 90 % och utan
tillval):1090 1090
Nyttokapacitet inklusive föraren:
(*)
480 560
Maximalt tillåtna laster
(**)
– Framaxel:950 950
– Bakaxel:850 850
– Totalt:1570 1650
Bogserbara laster
- Bromsat släp:500 500
– Obromsat släp:400 400
Maximal belastning på biltaket: 40 40
Belastning på dragkulan (bromsat släp): 60 60(*) med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och nyttokapaciteten minskar därmed, enligt den maximalt tillåtna belastningen.
(**) Belastning som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
238KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

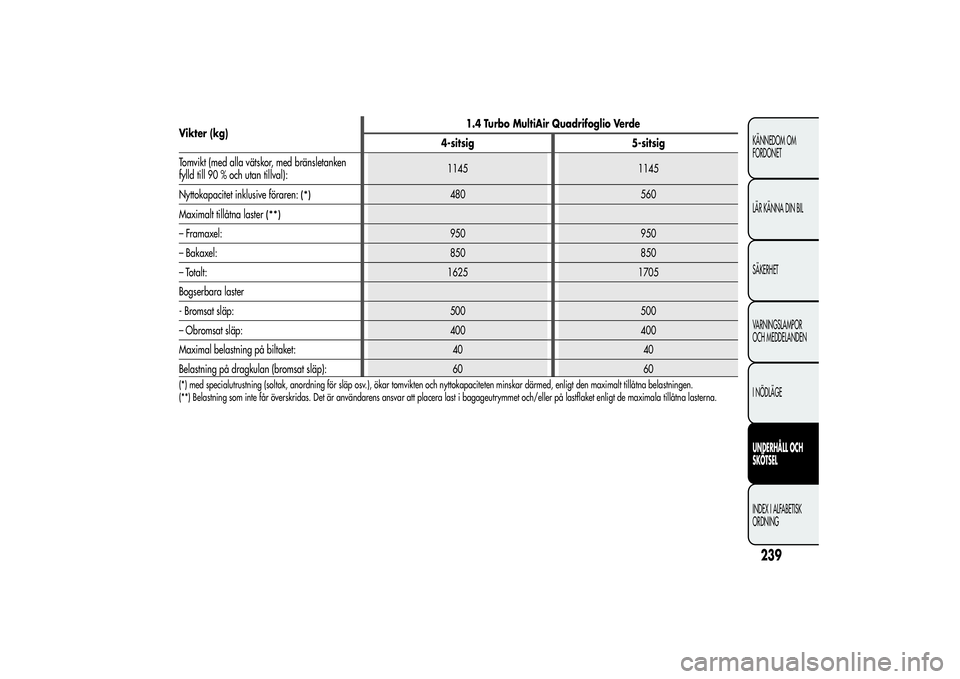

Vikter (kg)1.4 Turbo MultiAir Quadrifoglio Verde
4-sitsig 5-sitsig
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval):1145 1145
Nyttokapacitet inklusive föraren:
(*)
480 560
Maximalt tillåtna laster
(**)
– Framaxel: 950 950
– Bakaxel: 850 850
– Totalt: 1625 1705
Bogserbara laster
- Bromsat släp: 500 500
– Obromsat släp: 400 400
Maximal belastning på biltaket: 40 40
Belastning på dragkulan (bromsat släp): 60 60(*) med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och nyttokapaciteten minskar därmed, enligt den maximalt tillåtna belastningen.
(**) Belastning som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
239KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

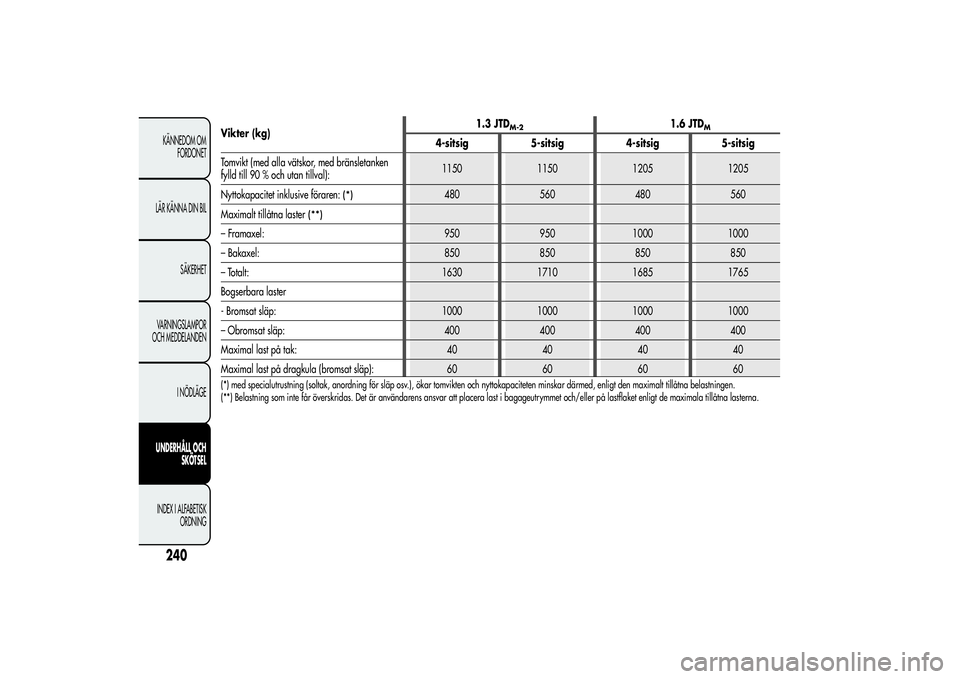

Vikter (kg)1.3 JTD
M-2
1.6 JTD
M
4-sitsig 5-sitsig 4-sitsig 5-sitsig
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval):1150 1150 1205 1205
Nyttokapacitet inklusive föraren:
(*)
480 560 480 560
Maximalt tillåtna laster
(**)
– Framaxel: 950 950 1000 1000
– Bakaxel: 850 850 850 850
– Totalt: 1630 1710 1685 1765
Bogserbara laster
- Bromsat släp: 1000 1000 1000 1000
– Obromsat släp: 400 400 400 400
Maximal last på tak: 40 40 40 40
Maximal last på dragkula (bromsat släp): 60 60 60 60(*) med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och nyttokapaciteten minskar därmed, enligt den maximalt tillåtna belastningen.
(**) Belastning som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
240KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

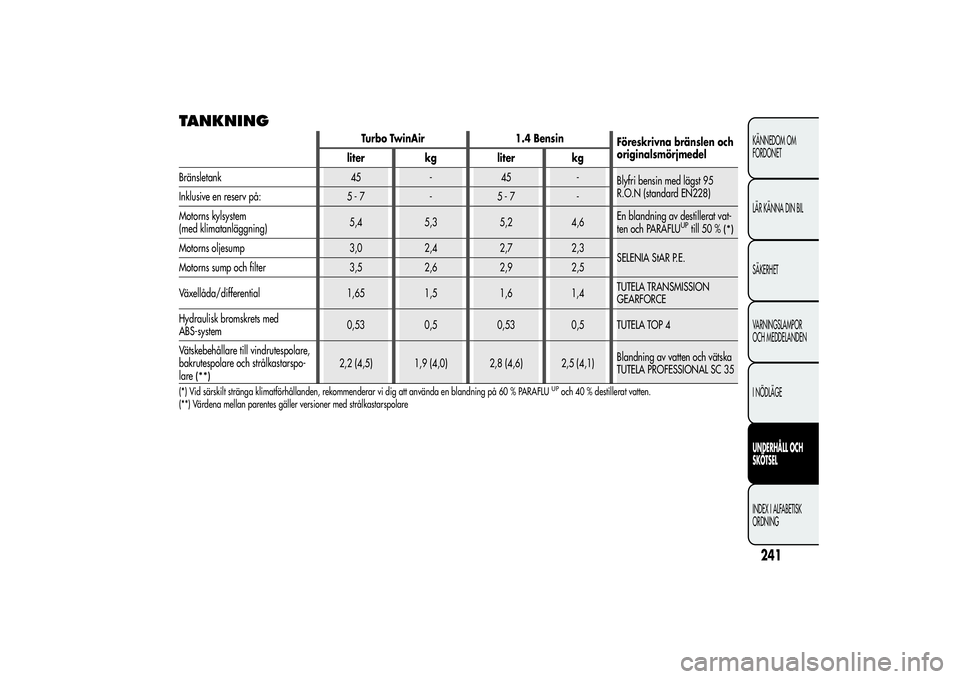

TANKNING
Turbo TwinAir 1.4 Bensin
Föreskrivna bränslen och
originalsmörjmedel
liter kg liter kg
Bränsletank 45 - 45 -
Blyfri bensin med lägst 95
R.O.N (standard EN228)
Inklusive en reserv på: 5 - 7 - 5 - 7 -
Motorns kylsystem
(med klimatanläggning)5,4 5,3 5,2 4,6En blandning av destillerat vat-
ten och PARAFLU
UPtill 50 %
(*)
Motorns oljesump 3,0 2,4 2,7 2,3
SELENIA StAR P.E.
Motorns sump och filter 3,5 2,6 2,9 2,5
Växellåda/differential 1,65 1,5 1,6 1,4TUTELA TRANSMISSION
GEARFORCE
Hydraulisk bromskrets med
0,53 0,5 0,53 0,5 TUTELA TOP 4
Vätskebehållare till vindrutespolare,
bakrutespolare och strålkastarspo-
lare
(**)
2,2 (4,5) 1,9 (4,0) 2,8 (4,6) 2,5 (4,1)Blandning av vatten och vätska
TUTELA PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(**) Värdena mellan parentes gäller versioner med strålkastarspolare
241KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING
ABS-system

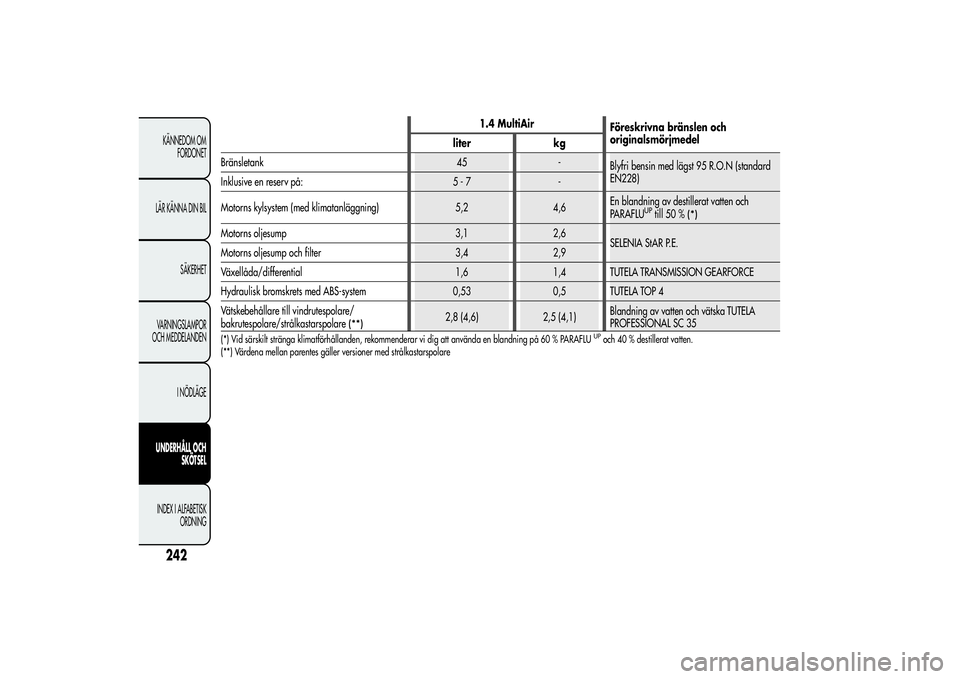

1.4 MultiAir
Föreskrivna bränslen och
originalsmörjmedel
liter kg
Bränsletank 45 -
Blyfri bensin med lägst 95 R.O.N (standard
EN228)
Inklusive en reserv på: 5 - 7 -
Motorns kylsystem (med klimatanläggning) 5,2 4,6En blandning av destillerat vatten och
PARAFLU
UPtill 50 %
(*)
Motorns oljesump 3,1 2,6
SELENIA StAR P.E.
Motorns oljesump och filter 3,4 2,9
Växellåda/differential 1,6 1,4 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets med ABS-system 0,53 0,5 TUTELA TOP 4
Vätskebehållare till vindrutespolare/
bakrutespolare/strålkastarspolare
(**)
2,8 (4,6) 2,5 (4,1)Blandning av vatten och vätska TUTELA
PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(**) Värdena mellan parentes gäller versioner med strålkastarspolare
242KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

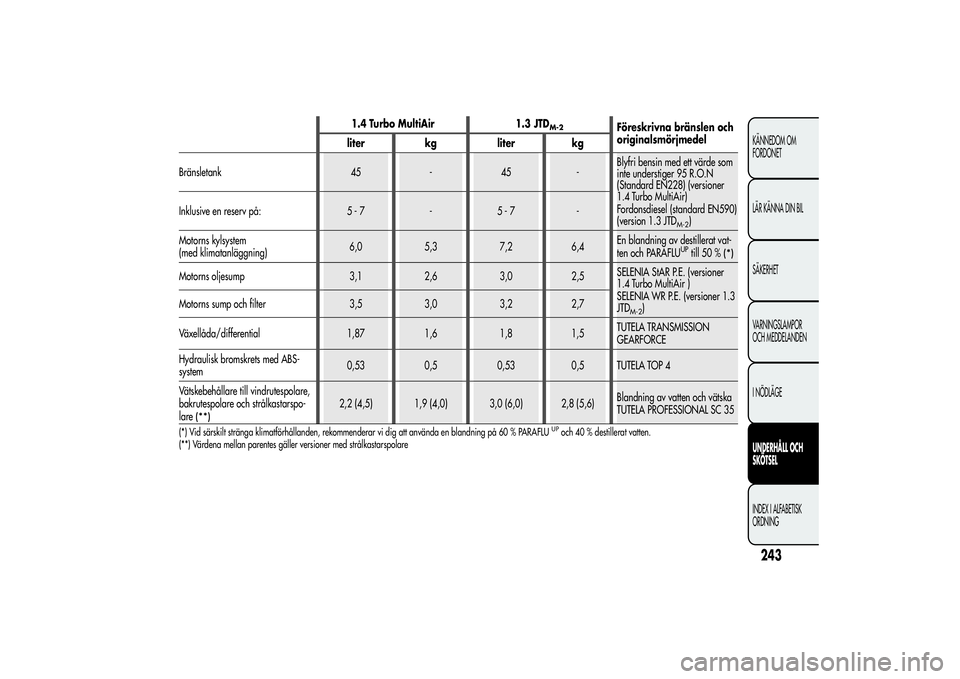

1.4 Turbo MultiAir 1.3 JTD
M-2
Föreskrivna bränslen och
originalsmörjmedel
liter kg liter kg
Bränsletank 45 - 45 -Blyfri bensin med ett värde som
inte understiger 95 R.O.N
(Standard EN228) (versioner
1.4 Turbo MultiAir)
Fordonsdiesel (standard EN590)
(version 1.3 JTD
M-2
) Inklusive en reserv på: 5 - 7 - 5 - 7 -
Motorns kylsystem
(med klimatanläggning)6,0 5,3 7,2 6,4En blandning av destillerat vat-
ten och PARAFLUUPtill 50 %
(*)
Motorns oljesump 3,1 2,6 3,0 2,5SELENIA StAR P.E. (versioner
1.4 Turbo MultiAir )
SELENIA WR P.E. (versioner 1.3
JTD
M-2
) Motorns sump och filter 3,5 3,0 3,2 2,7
Växellåda/differential 1,87 1,6 1,8 1,5TUTELA TRANSMISSION
GEARFORCE
Hydraulisk bromskrets med ABS-
system0,53 0,5 0,53 0,5 TUTELA TOP 4
Vätskebehållare till vindrutespolare,
bakrutespolare och strålkastarspo-
lare
(**)
2,2 (4,5) 1,9 (4,0) 3,0 (6,0) 2,8 (5,6)Blandning av vatten och vätska
TUTELA PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(**) Värdena mellan parentes gäller versioner med strålkastarspolare
243KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

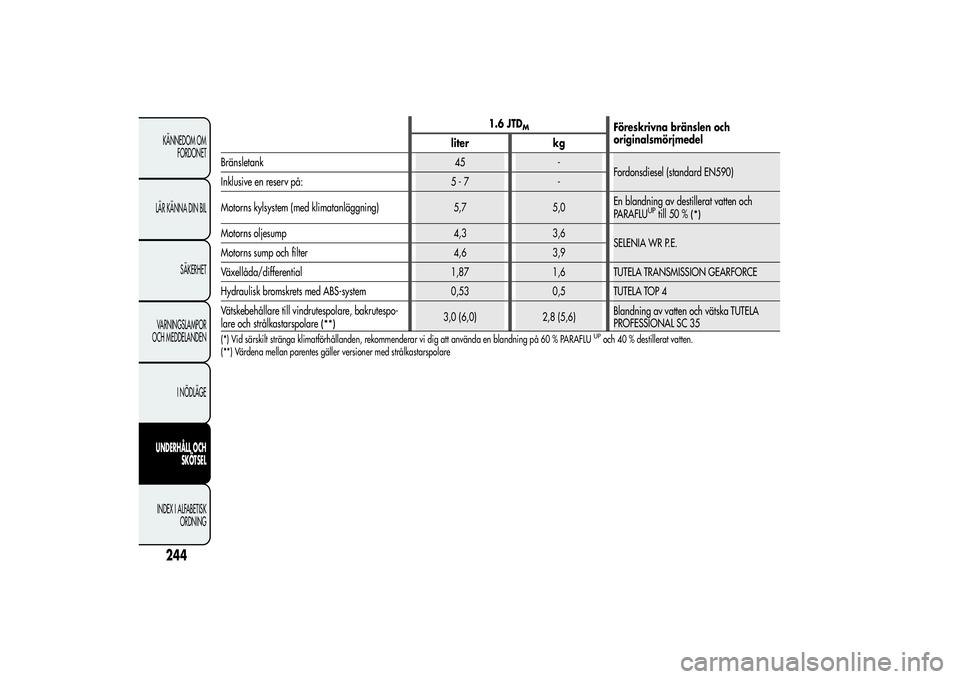

1.6 JTD
M
Föreskrivna bränslen och
originalsmörjmedel
liter kg
Bränsletank 45 -
Fordonsdiesel (standard EN590)
Inklusive en reserv på: 5 - 7 -
Motorns kylsystem (med klimatanläggning) 5,7 5,0En blandning av destillerat vatten och
PARAFLU
UPtill 50 %
(*)
Motorns oljesump 4,3 3,6
SELENIA WR P.E.
Motorns sump och filter 4,6 3,9
Växellåda/differential 1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets med ABS-system 0,53 0,5 TUTELA TOP 4
Vätskebehållare till vindrutespolare, bakrutespo-
lare och strålkastarspolare
(**)
3,0 (6,0) 2,8 (5,6)Blandning av vatten och vätska TUTELA
PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(**) Värdena mellan parentes gäller versioner med strålkastarspolare
244KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING
